Как заменить шлейф камеры Raspberry Pi

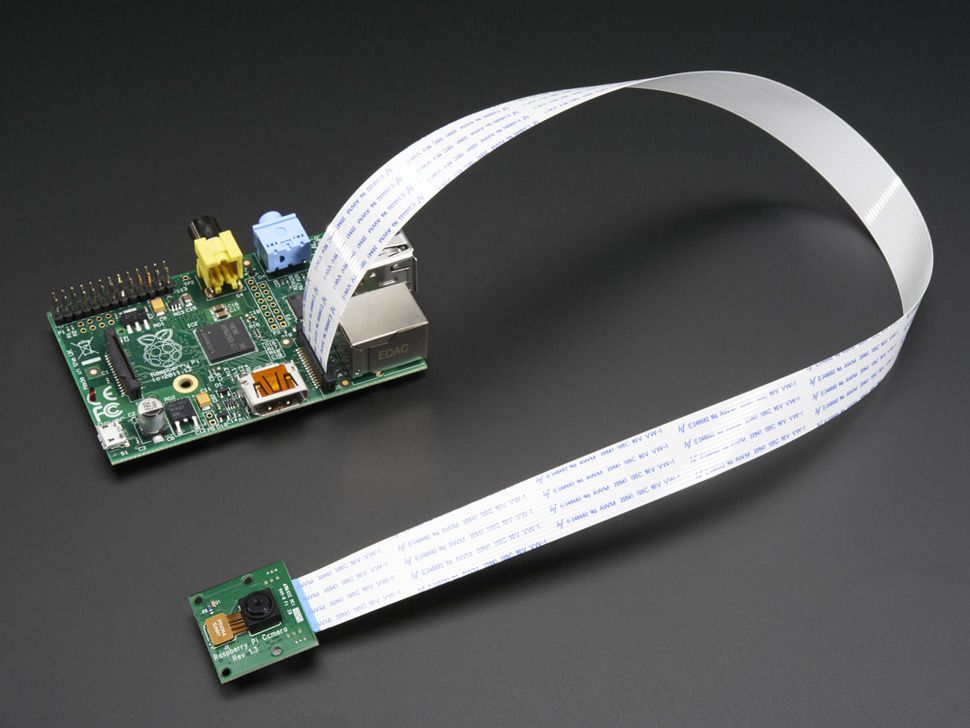

Модуль камеры Raspberry Pi поставляется полностью собранным с 15-контактным плоским кабелем длиной 150 мм, который подключается напрямую к порту CSI на Raspberry Pi. К сожалению, входящий в комплект кабель довольно хрупкий и может сломаться, если его перекрутить или согнуть слишком сильно.

Но не переживайте — не всё потеряно, если этот кабель всё-таки сломается! Сменные кабели для платы камеры Raspberry Pi доступны в продаже, и заменить их очень просто!

Это руководство покажет вам, как заменить шлейф камеры Raspberry Pi!

Шаг 1

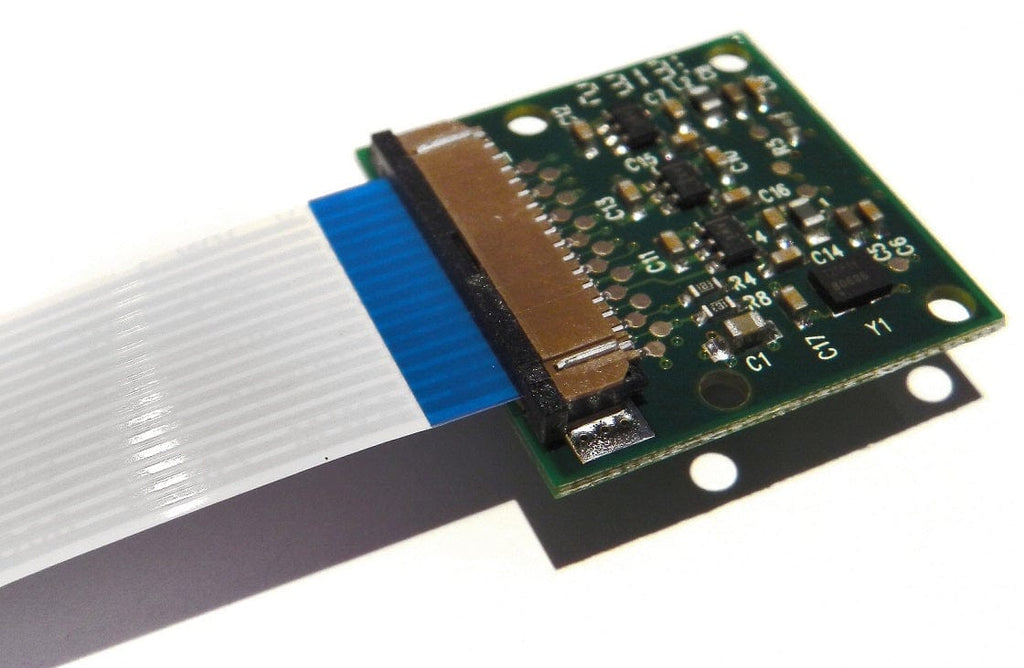

Положите камеру Raspberry Pi лицевой стороной вниз на подходящую поверхность, предпочтительно на что-то мягкое, что не поцарапает и не повредит объектив камеры!

Шаг 2

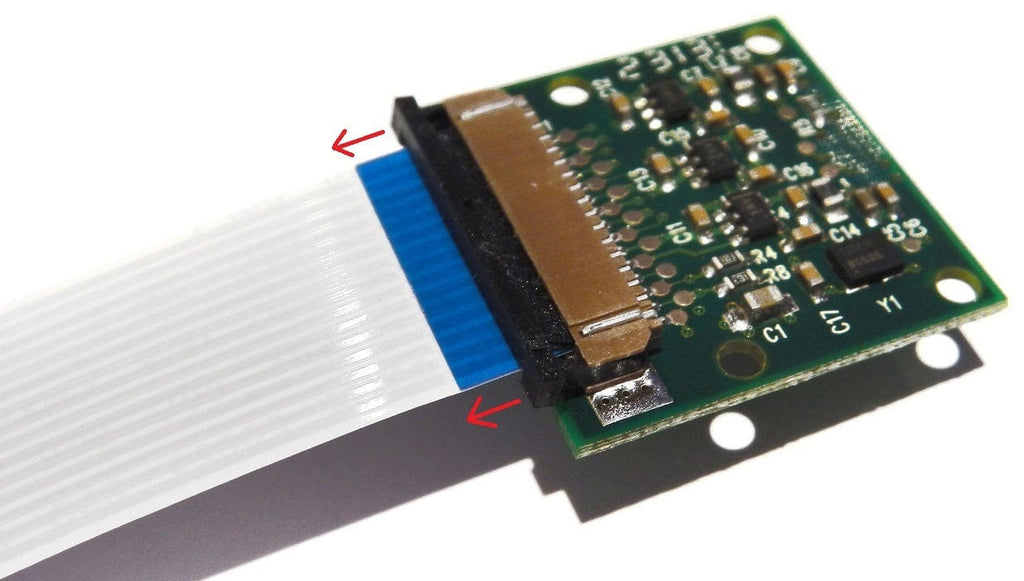

Чёрный коннектор просто вставляется и вытягивается. Чтобы отсоединить кабель, потяните два угла чёрного коннектора вниз, от платы камеры — смотрите фото ниже. Он отщёлкнется примерно на 3 мм, убедитесь, что вы не вытащили его полностью! Если не получается, попробуйте отщёлкивать по одному углу коннектора за раз.

Шаг 3

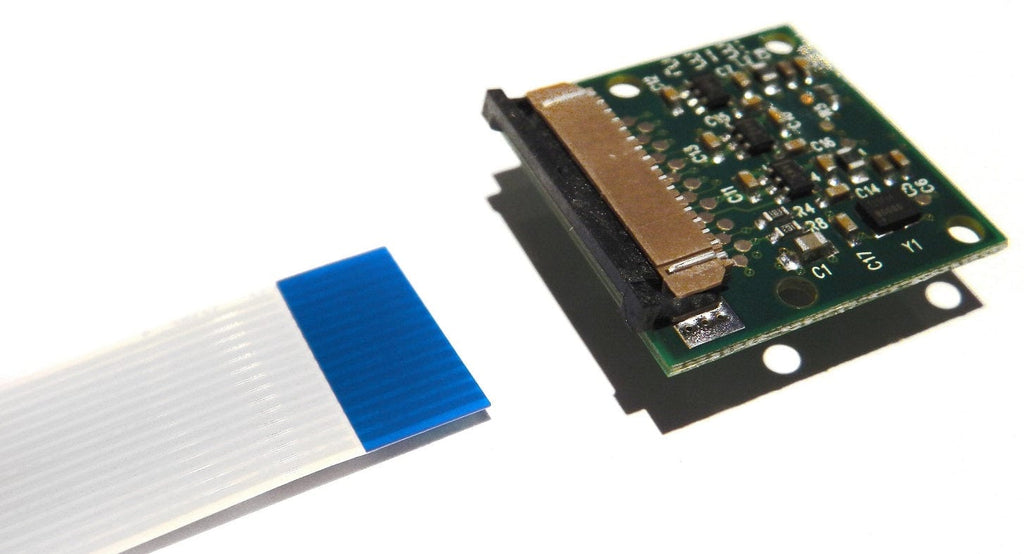

После того как коннектор был отсоединён от платы камеры Raspberry Pi, кабель просто выскользнет!

Шаг 4

Просто повторите шаги в обратном порядке! Возьмите новый кабель и вставьте его в коннектор — убедитесь, что металлические контакты ориентированы правильной стороной, смотрите фотографии выше для уточнения. Затем задвиньте чёрный коннектор обратно в зафиксированное положение!

Вот и всё — мы заменили шлейф камеры Raspberry Pi новым кабелем :)
