Руководство по сборке ModMyPi VESA Star

Если вы хотите прикрепить свой Raspberry Pi к задней панели телевизора или монитора, вам, скорее всего, понадобится VESA-крепление! В корпусах ModMyPi предусмотрены предварительно просверленные отверстия для VESA 75 мм, однако ModMyPi VESA Star позволит вам прикрепить корпус к любому крепежу с размером до 100 мм!

Это руководство содержит инструкции по сборке VESA Star. Вы сможете закрепить все элементы вручную, но лучше всего взять маленькую крестовую и плоскую отвертки, чтобы убедиться, что всё надежно затянуто.

Шаг 1

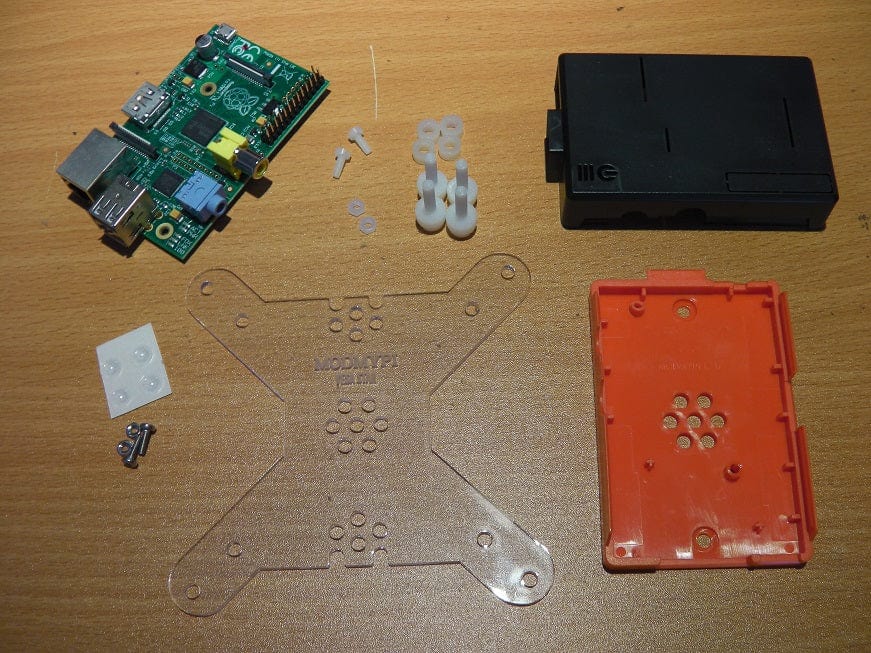

Убедитесь, что у вас есть все необходимые детали. ModMyPi VESA Star состоит из:

• 1 x ModMyPi VESA Star

• 4 x нейлоновых барашковых винта M4 16 мм с накаткой

• 4 x нейлоновых проставки 5 мм

• 2 x нейлоновых болта 2,5 мм

• 2 x нейлоновых полугаек 2,5 мм

Вам также понадобится корпус ModMyPi для Raspberry Pi, который включает:

• 1 x корпус ModMyPi для Raspberry Pi

• 2 x металлических винта 2,5 мм

• 2 x металлических полугаек 2,5 мм

• 4 x резиновых ножки (не требуются)

Шаг 2

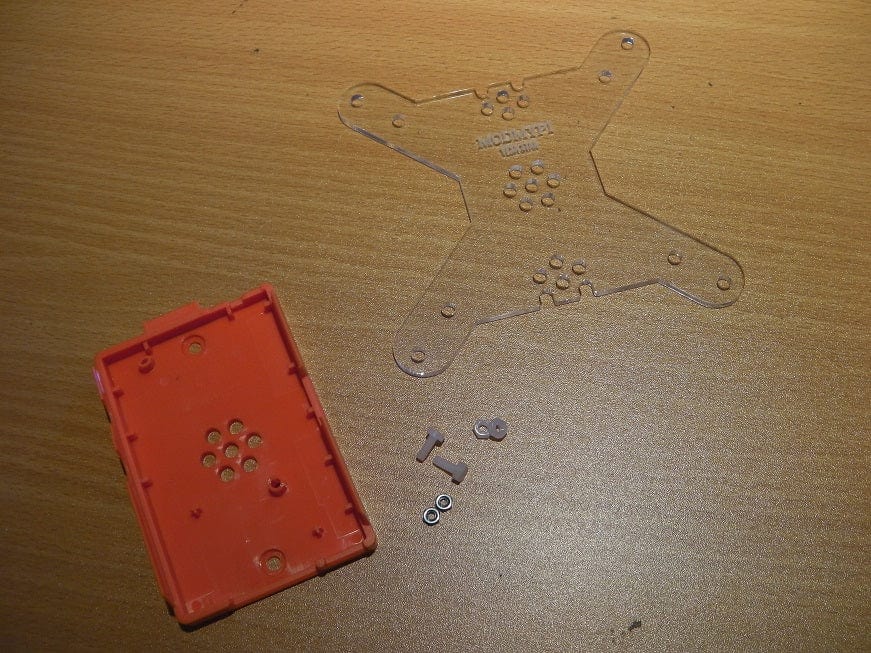

Возьмите следующие детали:

• 1 x ModMyPi VESA Star

• 1 x нижняя половина корпуса ModMyPi для Raspberry Pi

• 2 x нейлоновых болта 2,5 мм

• 2 x нейлоновых полугаек 2,5 мм

• 2 x металлических полугаек 2,5 мм

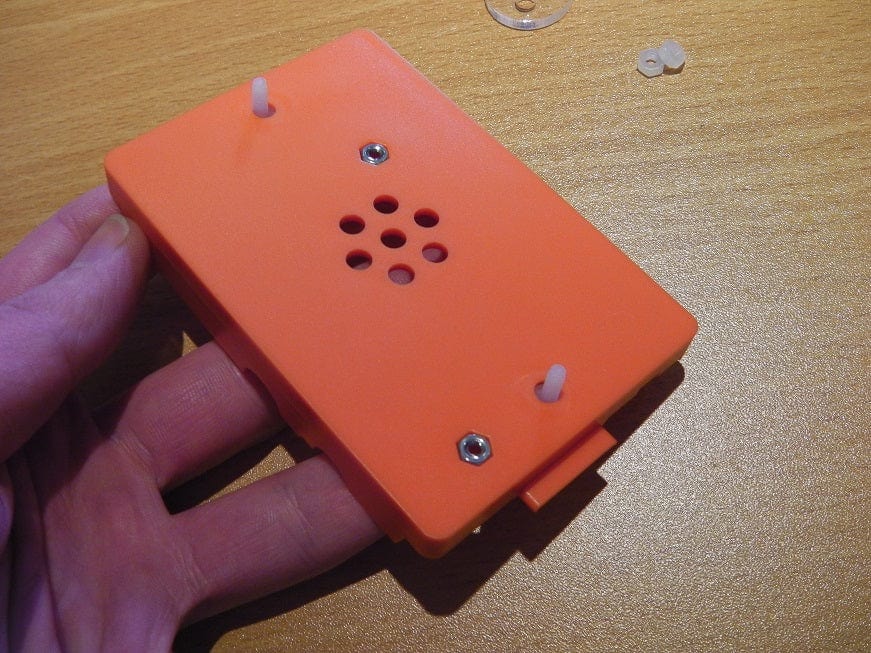

Проденьте 2 нейлоновых болта через отверстия VESA 75 мм на нижней части корпуса и поместите металлические гайки в соответствующие пазы, как показано ниже.

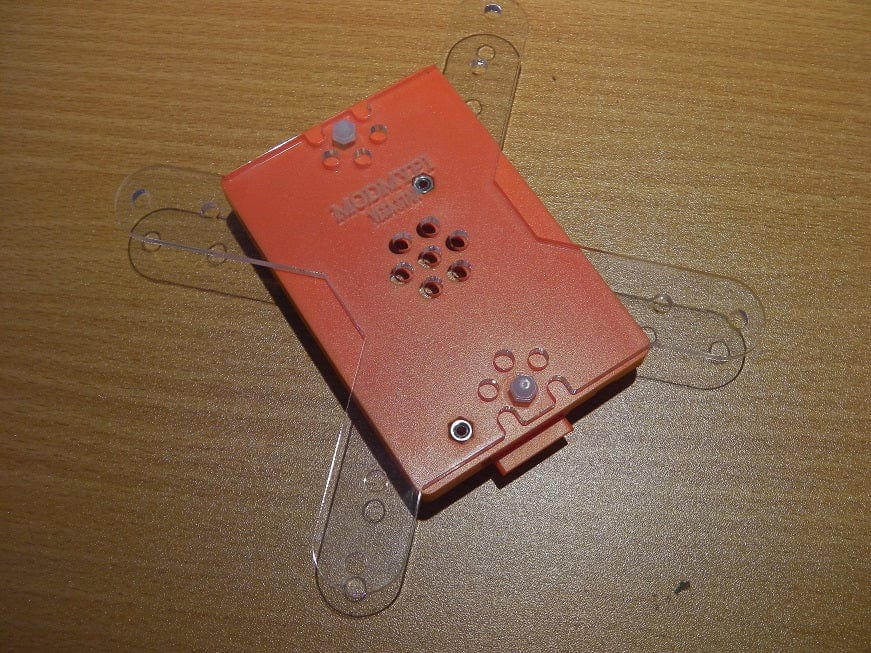

Затем поместите VESA Star поверх нейлоновых болтов и закрепите её нейлоновыми гайками!

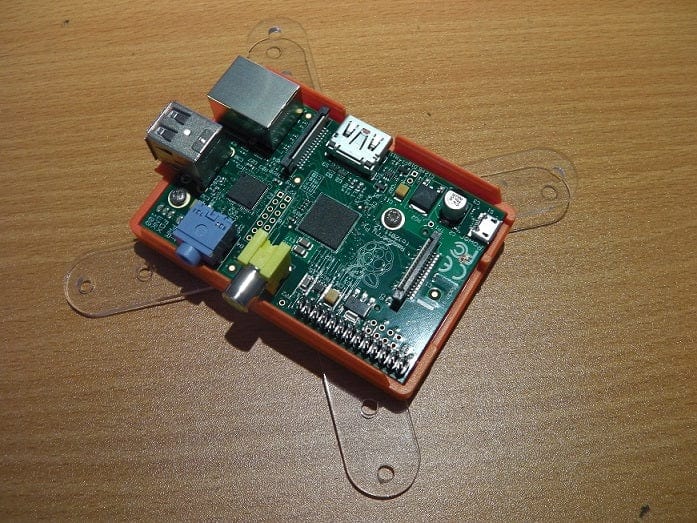

Затем переверните Raspberry Pi и используйте 2 металлических винта, чтобы закрепить его на нижней пластине.

Шаг 3

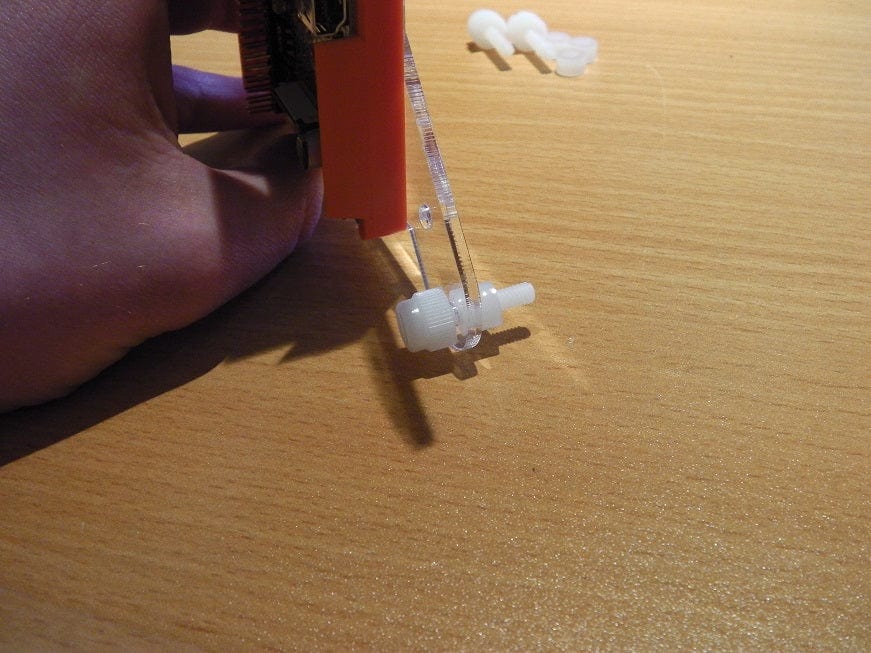

На изображении ниже показано, как барашковые винты и проставки используются для крепления VESA-пластины к телевизору или монитору.

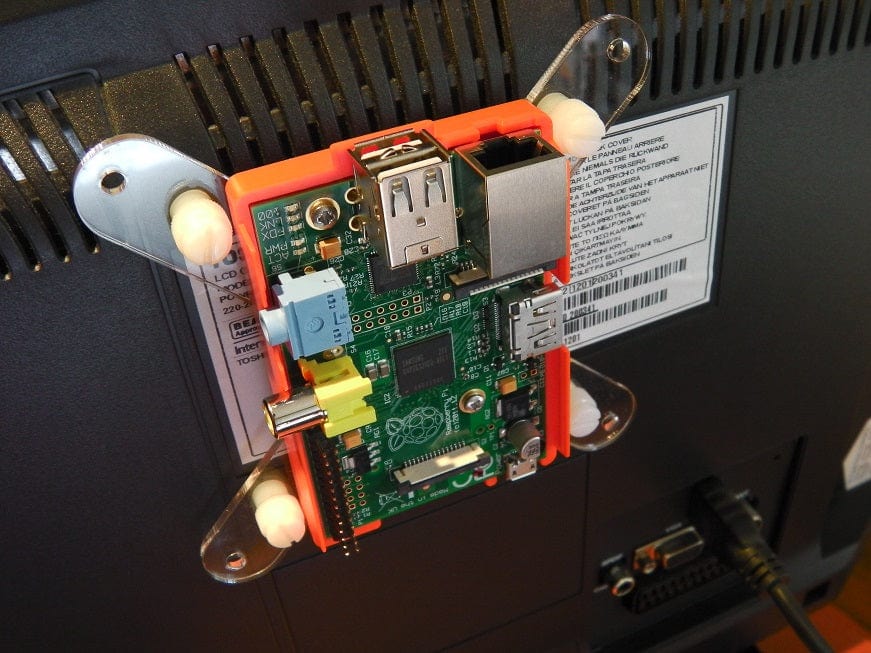

Просто проденьте барашковые винты через пластину, затем наденьте проставки на эти винты. После этого закрепите всю конструкцию на задней панели экрана! Просто :)

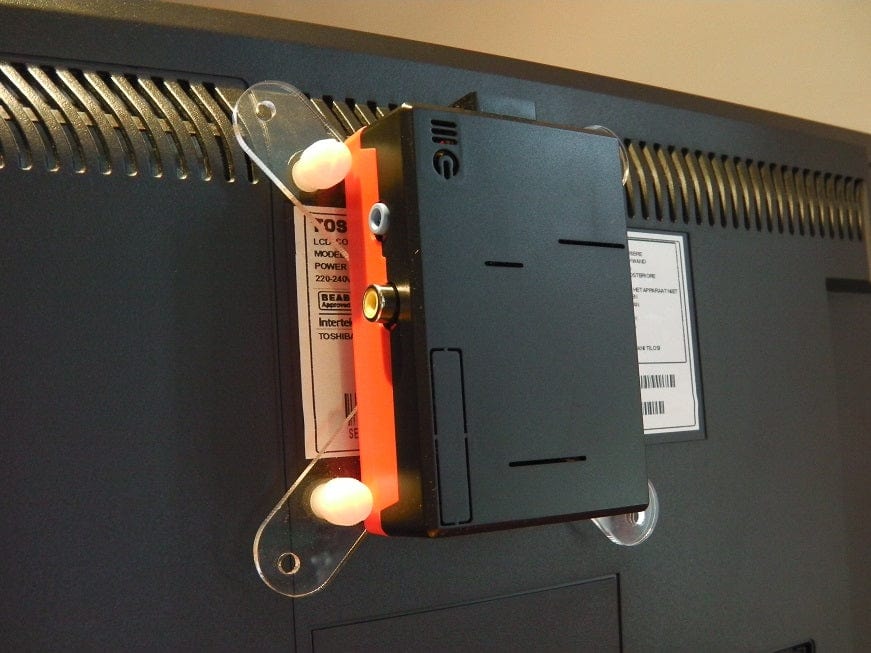

Затем защелкните верхнюю половину корпуса! Готово!
