Руководство по сборке алюминиевого корпуса авиационного класса для Raspberry Pi
Руководство по сборке алюминиевого корпуса авиационного класса для Raspberry Pi
Алюминиевые корпуса авиационного класса для Raspberry Pi от ModMyPi быстро и легко собираются! Они прочные и спроектированы для поддержания вашего Raspberry Pi в прохладном состоянии практически в любых промышленных условиях — просто следуйте приведённому ниже руководству… .

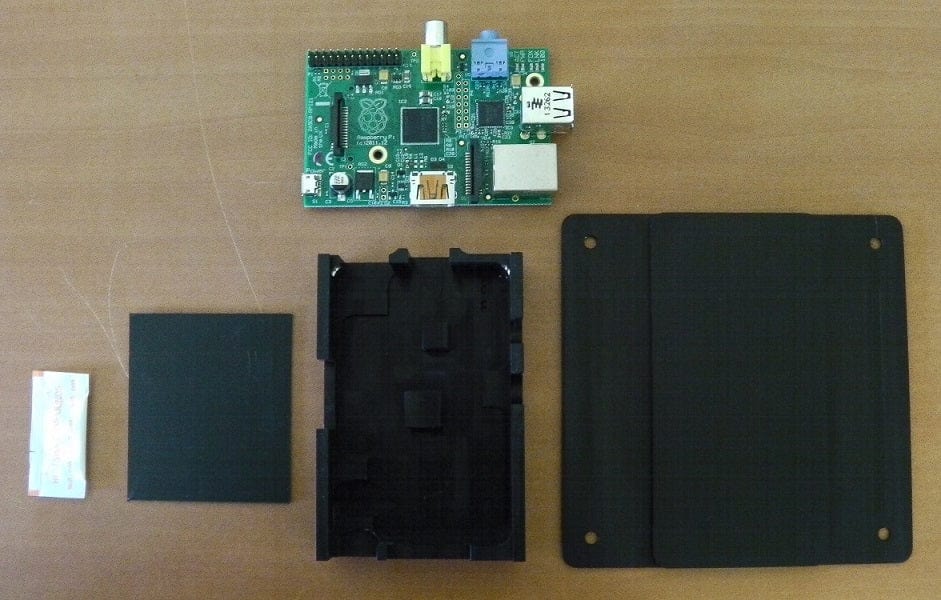

Соберите все комплектующие вместе. У вас должно быть: 1 x пакет с термопастой, 1 x пластиковая прокладка, 1 x алюминиевая верхняя крышка, 1 x алюминиевая монтажная пластина и, конечно же, ваш Raspberry Pi!

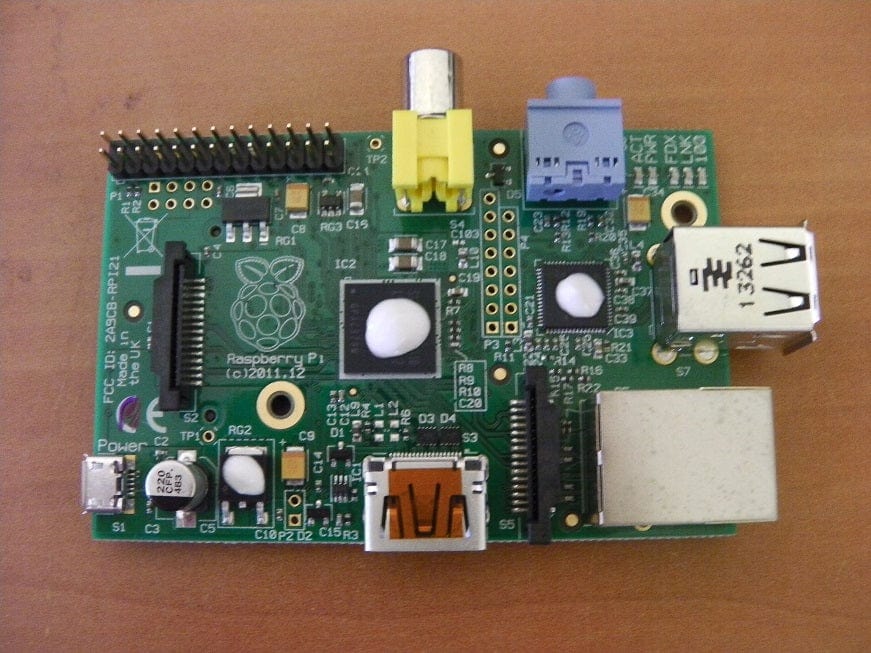

Возьмите пакет с термопастой и немного разомните его, чтобы убедиться, что паста перемешана и не расслоилась. Затем нанесите небольшую каплю на три «горячих» компонента, как показано ниже. Если ваш Pi не только что из коробки, рекомендуется протереть поверхности спиртовой салфеткой перед нанесением термопасты.

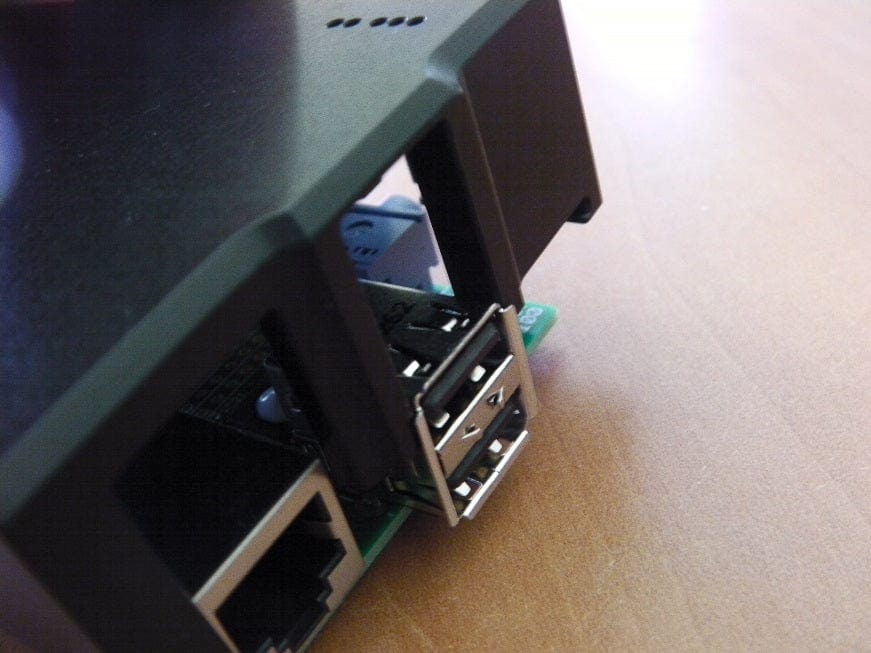

Возьмите верхнюю часть алюминиевого корпуса и наденьте её на Pi сверху — корпус спроектирован так, что фланцы USB-портов слегка выступают за край корпуса.

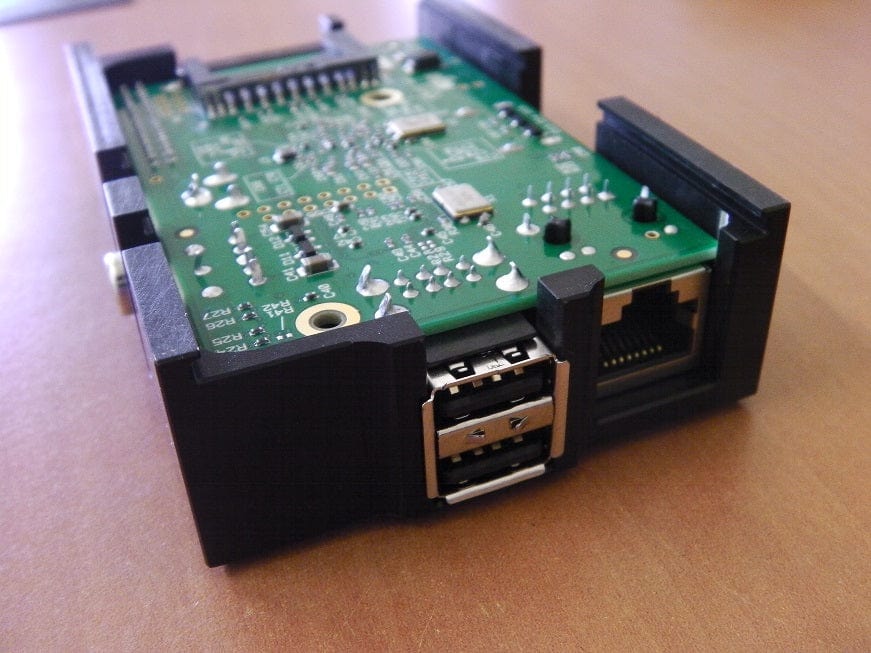

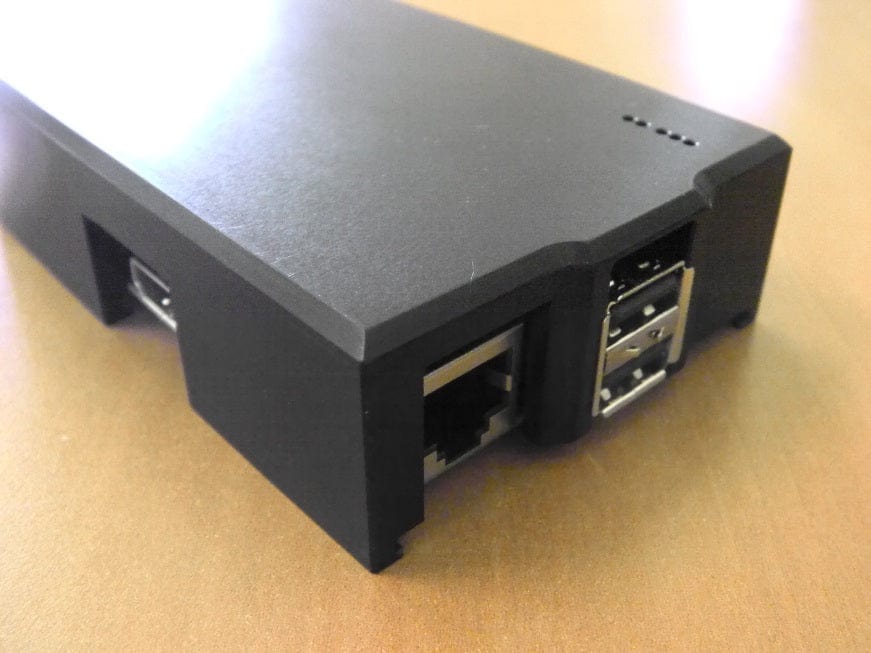

Переверните блок и надавите на нижнюю сторону Pi до упора в стойки радиатора. Верхняя часть USB-порта будет вровень с верхней частью корпуса.

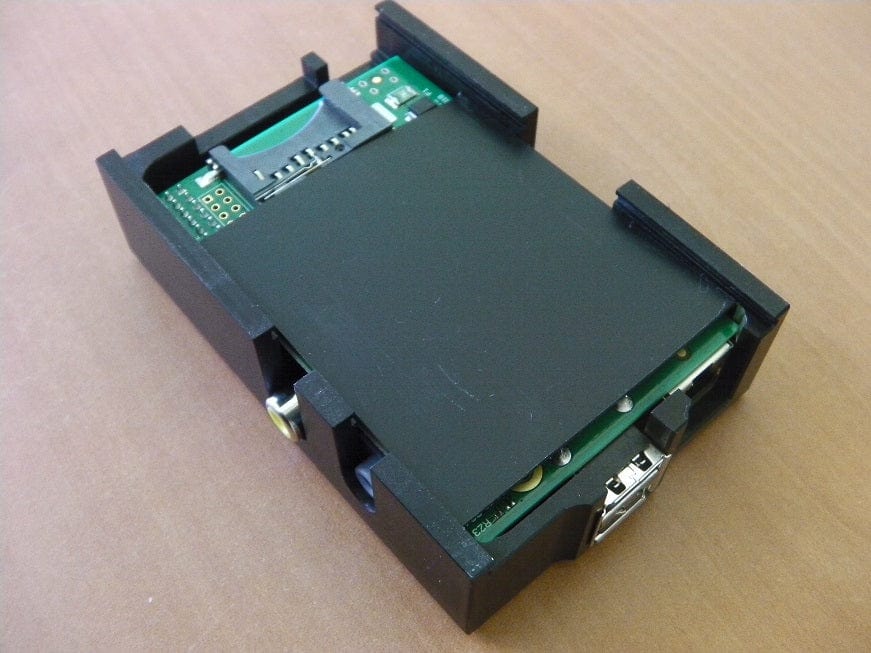

Возьмите прокладку и вставьте её в корпус, как показано на рисунке. Эта деталь служит для изоляции Pi от монтажной пластины и надёжной фиксации Pi внутри корпуса.

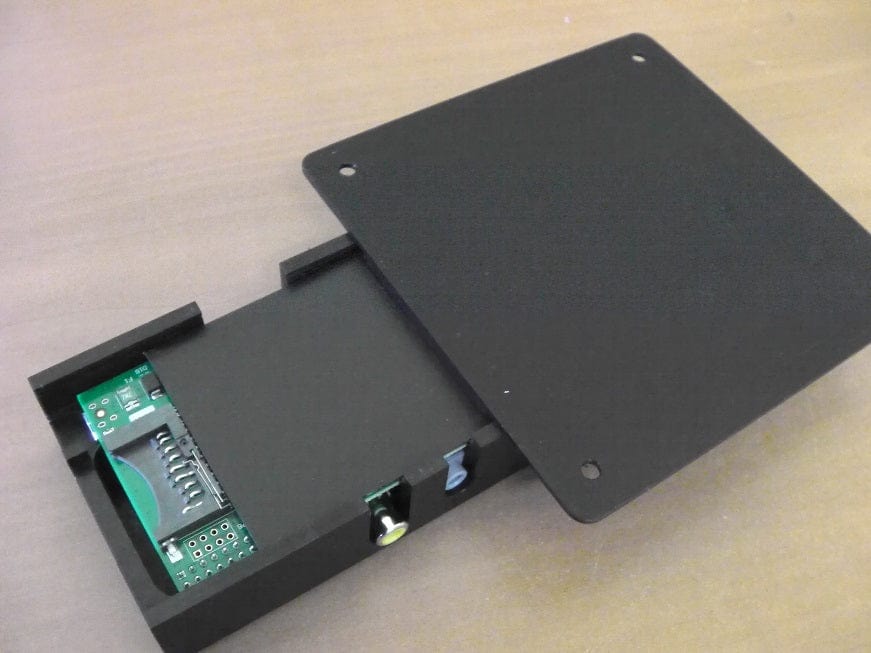

Вставьте монтажную пластину в соответствующие пазы на Pi.

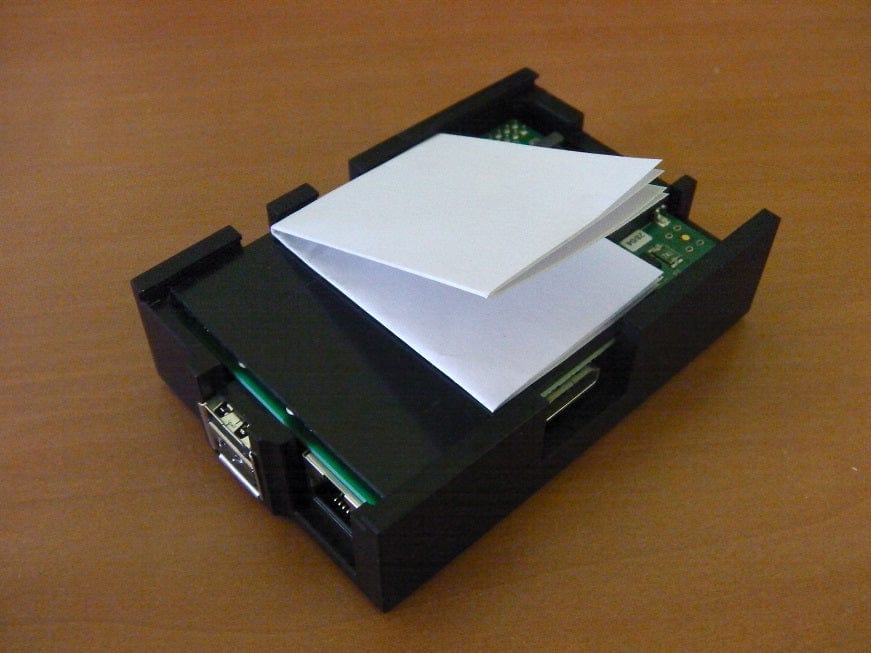

Из-за допусков при производстве (как самого Raspberry Pi, так и нашего корпуса!) вам может потребоваться добавить дополнительный материал для обеспечения плотной посадки. Сложенный лист бумаги отлично работает, если вам нужно что-то подтянуть!

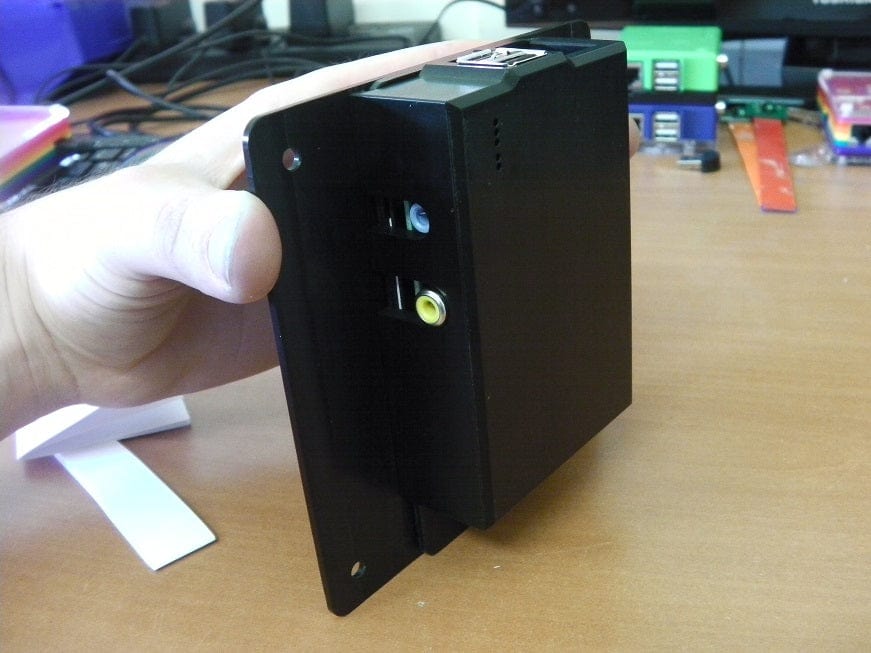

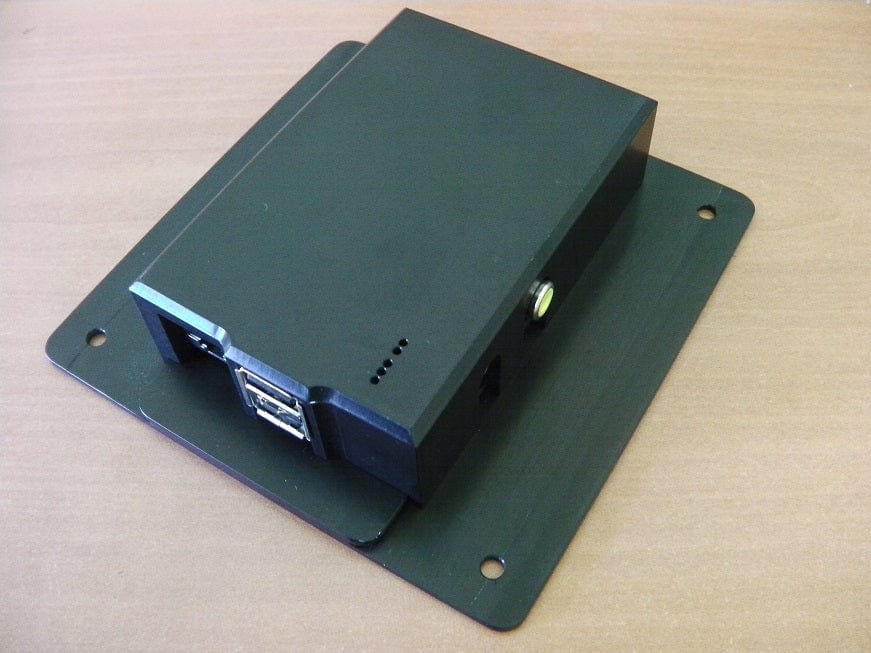

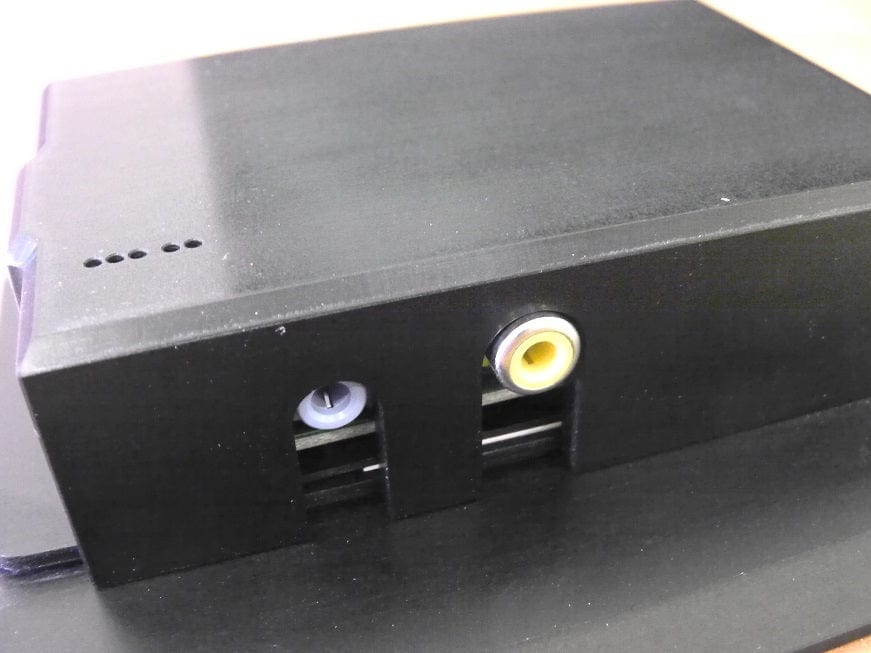

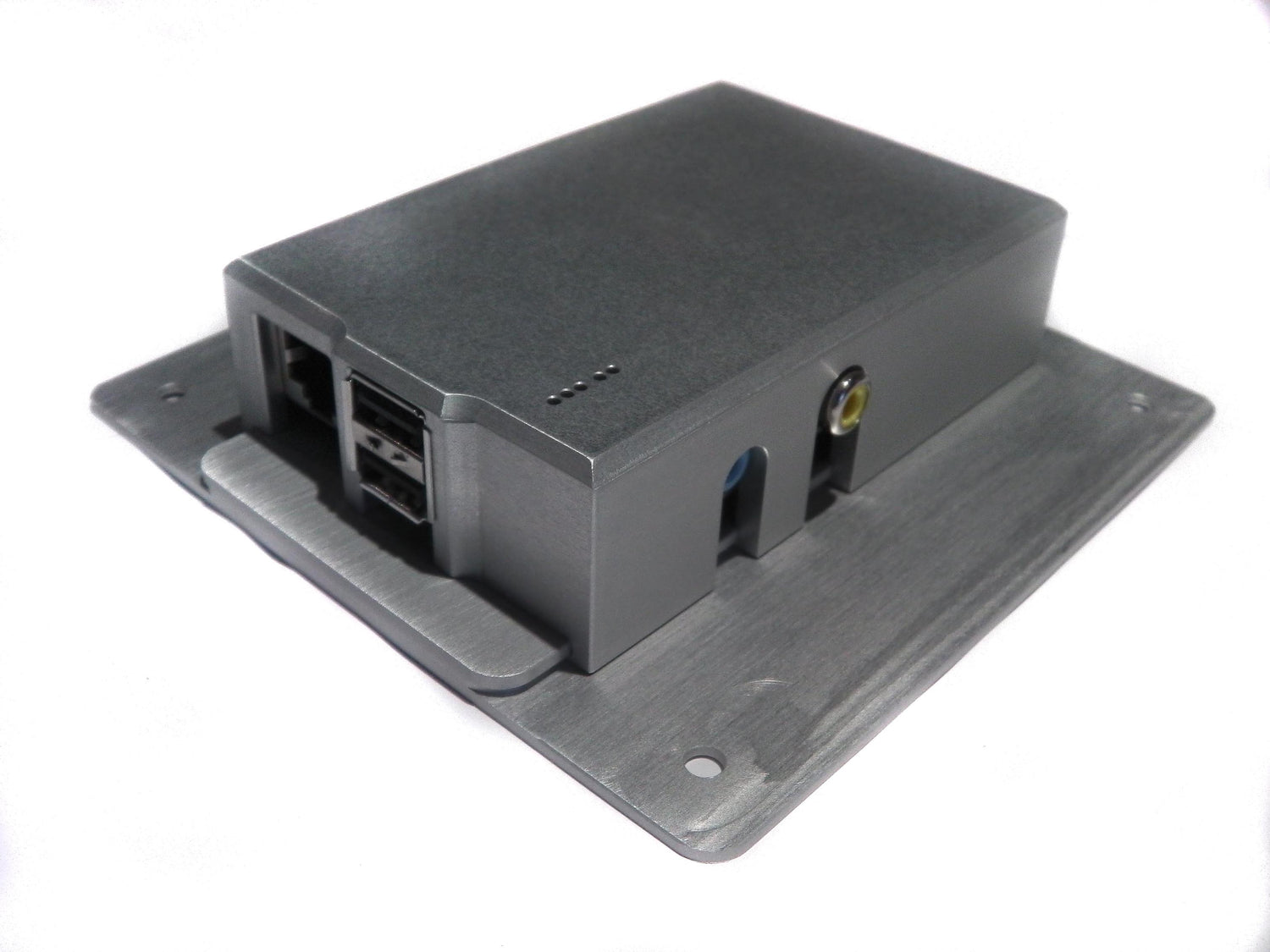

Готово! Ваш алюминиевый корпус для Raspberry Pi готов ко всему, что вы можете ему предложить!
