Установка драйвера CH340

USB-UART мост — это устройство, которое позволяет передавать данные между персональным компьютером и микроконтроллером (МК) через обычный USB кабель.

Большинство DIY плат на основе микроконтроллеров имеют в своем составе микросхему USB-UART моста. Производители этих устройств могут отличаться. К самым популярным относятся: FTDI232, CH340, CP2104, PL2303HX. Однако, в большинстве плат, произведенных в Китае чаще всего используется именно CH340 в модификации G или C.

Примечание

Отличие между CH340G и CH340C заключается в том, что для версии G нужен внешний кварцевый резонатор. Собственно, на платах ниже его хорошо видно.

На картинках представлены популярные платы с CH340 на борту.

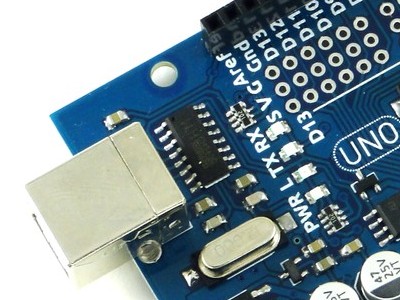

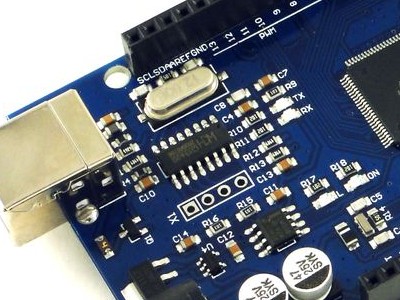

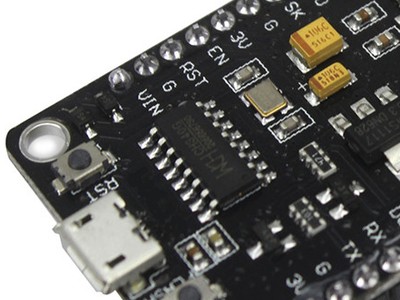

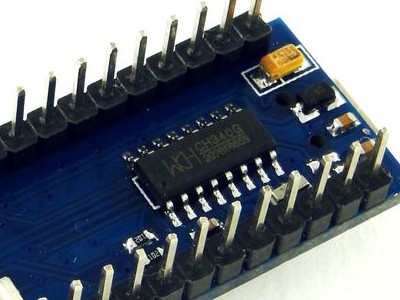

USB-UART CH340 UNO USB-UART CH340 MEGA2560 USB-UART CH340 NANO USB-UART CH340 ESP8266

Кроме отладочных плат, микросхемы USB-UART встречаются в виде отдельных модулей. Примером может быть такая плата от AlashEd:

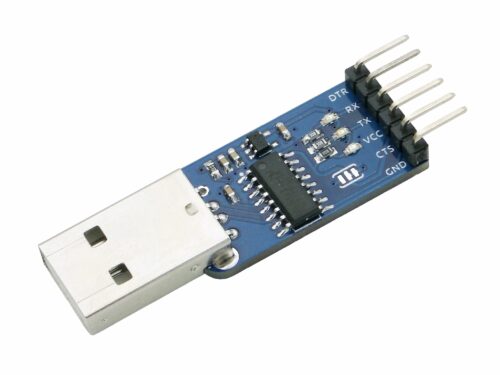

USB-UART CH340C AlashEd

Как же работать с платами на основе СР340? Читаем дальше.

Установка драйвера CH340

Как правило, в Linux системах данный драйвер уже имеется. А вот при работе в Windows, его необходимо дополнительно установить.

Для начала, следует убедиться, что драйвер ещё не установлен в вашу систему. Для этого достаточно подключить плату к компьютеру, после чего запустить Arduino IDE и открыть в нём пункт меню «Инструменты/Порт». Если пункт «Порт» неактивен, значит драйвер еще не установлен.

Либо можно запустить диспетчер устройств и проверить, не появляется ли там новое неопознанное устройство при подключении отладочной платы к компьютеру. Если появляется — значит требуется установка драйвера.

Итак, если у вас Windows и драйвер ещё не установлен, делаем это в два шага:

  1. Скачиваем файл CH341SER.EXE по ссылке в конце файла.

  2. Запускаем файл и в появившемся окне жмем кнопку INSTALL

Установка CH340

Совет

Готово! После этого любая плата с USB-UART мостом CH340 будет успешно определяться при подключении к компьютеру.

Полезные ссылки

  • Windows (EXE) — исполняемый .exe файл;

  • Windows (ZIP) — архив с драйвером версии 3.4 (2016-09-27);

  • Mac (ZIP) — архив с драйвером версии 1.5 (2018-07-04);

  • Linux (ZIP) — архив с драйвером версии 1.5 (2018-03-18).
