MicroPython: OLED-дисплей с ESP32 и ESP8266

В этом руководстве показано, как использовать OLED-дисплей SSD1306 с разрешением 0,96 дюйма и разрешением 128x64 пикселей совместно с микроконтроллерами ESP32 или ESP8266, работающими на прошивке MicroPython. В уроке рассматривается вывод сообщения «Hello, World!» и другие полезные функции дисплея.

Похожие руководства:

ESP32 OLED-дисплей с Arduino IDE — ESP32 OLED-дисплей с Arduino IDE

Необходимые условия

Для выполнения этого урока вам потребуется:

Прошивка MicroPython, установленная на ESP32 или ESP8266
Среда разработки (IDE) для написания и загрузки кода

Рекомендуемые IDE:

Thonny IDE:

Начало работы с Thonny MicroPython (Python) IDE для ESP32 и ESP8266 — Установка и начало работы с Thonny IDE
Прошивка MicroPython с помощью esptool.py на ESP32 и ESP8266 — Прошивка MicroPython с помощью esptool.py

uPyCraft IDE:

Начало работы с MicroPython на ESP32 и ESP8266 — Начало работы с uPyCraft IDE
Установка: Windows, Mac OS X, Linux
Прошивка MicroPython на ESP32 и ESP8266 с помощью esptool.py — Загрузка прошивки MicroPython

Знакомство с OLED-дисплеем

В этом руководстве используется OLED-дисплей SSD1306 с диагональю 0,96 дюйма и разрешением 128x64 пикселей, который взаимодействует по протоколу I2C.

Подключение по I2C

Вывод дисплея	ESP32	ESP8266
Vin	3.3V	3.3V
GND	GND	GND
SCL	GPIO 22	GPIO 5 (D1)
SDA	GPIO 21	GPIO 4 (D2)

Необходимые компоненты

OLED-дисплей 0,96 дюйма (128x64)
ESP32 или ESP8266
Макетная плата
Соединительные провода

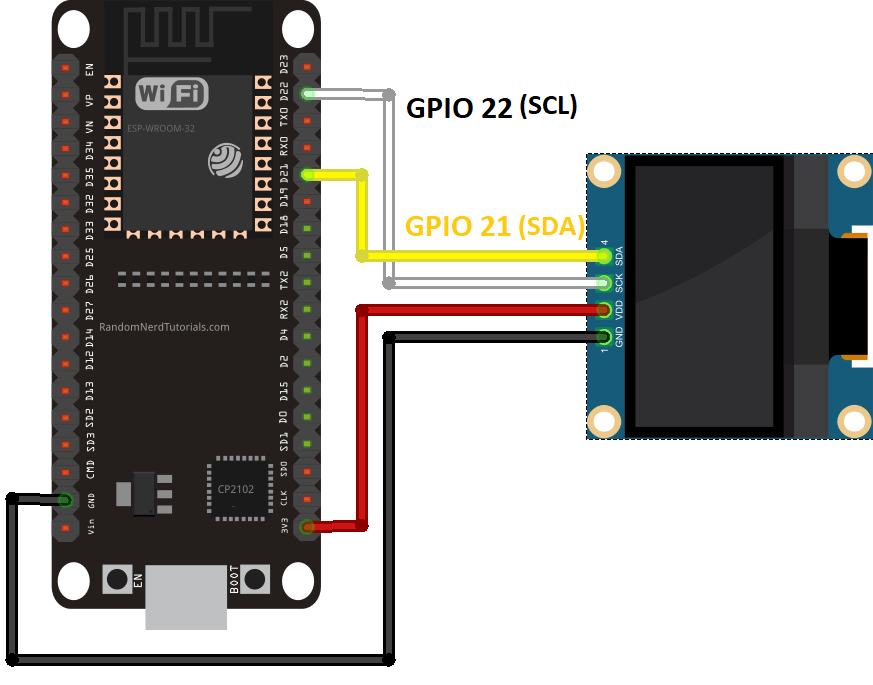

Схема подключения — ESP32

Подключение OLED-дисплея к ESP32 MicroPython

Рекомендуемое чтение: Распиновка ESP32: какие GPIO пины следует использовать? — Справочник по распиновке ESP32.

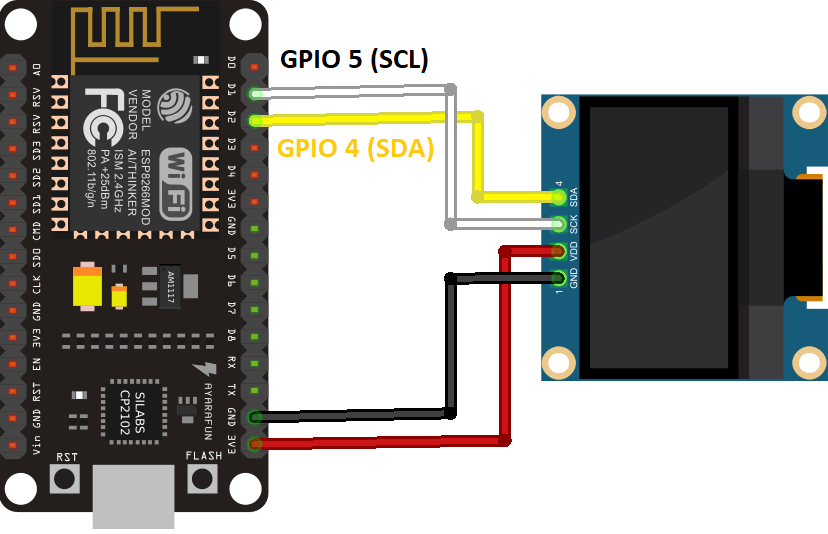

Схема подключения — ESP8266

Подключение OLED-дисплея к ESP8266 MicroPython

Библиотека SSD1306 OLED

Библиотека драйвера OLED SSD1306 не входит в стандартную прошивку MicroPython и должна быть загружена на плату отдельно.

Полный код библиотеки (ssd1306.py):

# MicroPython SSD1306 OLED driver, I2C and SPI interfaces created by Adafruit

import time
import framebuf

# register definitions
SET_CONTRAST        = const(0x81)
SET_ENTIRE_ON       = const(0xa4)
SET_NORM_INV        = const(0xa6)
SET_DISP            = const(0xae)
SET_MEM_ADDR        = const(0x20)
SET_COL_ADDR        = const(0x21)
SET_PAGE_ADDR       = const(0x22)
SET_DISP_START_LINE = const(0x40)
SET_SEG_REMAP       = const(0xa0)
SET_MUX_RATIO       = const(0xa8)
SET_COM_OUT_DIR     = const(0xc0)
SET_DISP_OFFSET     = const(0xd3)
SET_COM_PIN_CFG     = const(0xda)
SET_DISP_CLK_DIV    = const(0xd5)
SET_PRECHARGE       = const(0xd9)
SET_VCOM_DESEL      = const(0xdb)
SET_CHARGE_PUMP     = const(0x8d)


class SSD1306:
    def __init__(self, width, height, external_vcc):
        self.width = width
        self.height = height
        self.external_vcc = external_vcc
        self.pages = self.height // 8
        # Note the subclass must initialize self.framebuf to a framebuffer.
        # This is necessary because the underlying data buffer is different
        # between I2C and SPI implementations (I2C needs an extra byte).
        self.poweron()
        self.init_display()

    def init_display(self):
        for cmd in (
            SET_DISP | 0x00, # off
            # address setting
            SET_MEM_ADDR, 0x00, # horizontal
            # resolution and layout
            SET_DISP_START_LINE | 0x00,
            SET_SEG_REMAP | 0x01, # column addr 127 mapped to SEG0
            SET_MUX_RATIO, self.height - 1,
            SET_COM_OUT_DIR | 0x08, # scan from COM[N] to COM0
            SET_DISP_OFFSET, 0x00,
            SET_COM_PIN_CFG, 0x02 if self.height == 32 else 0x12,
            # timing and driving scheme
            SET_DISP_CLK_DIV, 0x80,
            SET_PRECHARGE, 0x22 if self.external_vcc else 0xf1,
            SET_VCOM_DESEL, 0x30, # 0.83*Vcc
            # display
            SET_CONTRAST, 0xff, # maximum
            SET_ENTIRE_ON, # output follows RAM contents
            SET_NORM_INV, # not inverted
            # charge pump
            SET_CHARGE_PUMP, 0x10 if self.external_vcc else 0x14,
            SET_DISP | 0x01): # on
            self.write_cmd(cmd)
        self.fill(0)
        self.show()

    def poweroff(self):
        self.write_cmd(SET_DISP | 0x00)

    def contrast(self, contrast):
        self.write_cmd(SET_CONTRAST)
        self.write_cmd(contrast)

    def invert(self, invert):
        self.write_cmd(SET_NORM_INV | (invert & 1))

    def show(self):
        x0 = 0
        x1 = self.width - 1
        if self.width == 64:
            # displays with width of 64 pixels are shifted by 32
            x0 += 32
            x1 += 32
        self.write_cmd(SET_COL_ADDR)
        self.write_cmd(x0)
        self.write_cmd(x1)
        self.write_cmd(SET_PAGE_ADDR)
        self.write_cmd(0)
        self.write_cmd(self.pages - 1)
        self.write_framebuf()

    def fill(self, col):
        self.framebuf.fill(col)

    def pixel(self, x, y, col):
        self.framebuf.pixel(x, y, col)

    def scroll(self, dx, dy):
        self.framebuf.scroll(dx, dy)

    def text(self, string, x, y, col=1):
        self.framebuf.text(string, x, y, col)


class SSD1306_I2C(SSD1306):
    def __init__(self, width, height, i2c, addr=0x3c, external_vcc=False):
        self.i2c = i2c
        self.addr = addr
        self.temp = bytearray(2)
        # Add an extra byte to the data buffer to hold an I2C data/command byte
        # to use hardware-compatible I2C transactions.  A memoryview of the
        # buffer is used to mask this byte from the framebuffer operations
        # (without a major memory hit as memoryview doesn't copy to a separate
        # buffer).
        self.buffer = bytearray(((height // 8) * width) + 1)
        self.buffer[0] = 0x40  # Set first byte of data buffer to Co=0, D/C=1
        self.framebuf = framebuf.FrameBuffer1(memoryview(self.buffer)[1:], width, height)
        super().__init__(width, height, external_vcc)

    def write_cmd(self, cmd):
        self.temp[0] = 0x80 # Co=1, D/C#=0
        self.temp[1] = cmd
        self.i2c.writeto(self.addr, self.temp)

    def write_framebuf(self):
        # Blast out the frame buffer using a single I2C transaction to support
        # hardware I2C interfaces.
        self.i2c.writeto(self.addr, self.buffer)

    def poweron(self):
        pass


class SSD1306_SPI(SSD1306):
    def __init__(self, width, height, spi, dc, res, cs, external_vcc=False):
        self.rate = 10 * 1024 * 1024
        dc.init(dc.OUT, value=0)
        res.init(res.OUT, value=0)
        cs.init(cs.OUT, value=1)
        self.spi = spi
        self.dc = dc
        self.res = res
        self.cs = cs
        self.buffer = bytearray((height // 8) * width)
        self.framebuf = framebuf.FrameBuffer1(self.buffer, width, height)
        super().__init__(width, height, external_vcc)

    def write_cmd(self, cmd):
        self.spi.init(baudrate=self.rate, polarity=0, phase=0)
        self.cs.high()
        self.dc.low()
        self.cs.low()
        self.spi.write(bytearray([cmd]))
        self.cs.high()

    def write_framebuf(self):
        self.spi.init(baudrate=self.rate, polarity=0, phase=0)
        self.cs.high()
        self.dc.high()
        self.cs.low()
        self.spi.write(self.buffer)
        self.cs.high()

    def poweron(self):
        self.res.high()
        time.sleep_ms(1)
        self.res.low()
        time.sleep_ms(10)
        self.res.high()

Исходный код на GitHub

Примечание

Библиотека OLED-дисплея SSD1306 была создана компанией Adafruit и в настоящее время больше не обновляется. На данный момент она работает корректно.

A. Загрузка библиотеки OLED через uPyCraft IDE

Нажмите кнопку New File (Новый файл)
Скопируйте код библиотеки OLED
Нажмите Save (Сохранить)
Назовите файл «ssd1306.py» и нажмите ok
Нажмите Download and Run (Загрузить и запустить)

Файл будет сохранён в папке устройства с именем «ssd1306.py». После этого библиотеку можно импортировать в вашем коде.

B. Загрузка библиотеки OLED через Thonny IDE

Создайте новый файл и скопируйте код библиотеки OLED
Перейдите в File > Save as и выберите MicroPython device
Назовите файл «ssd1306.py» и нажмите OK для сохранения

Библиотека загружена и готова к использованию.

Код

После загрузки библиотеки скопируйте следующий код в файл main.py:

from machine import Pin, SoftI2C
import ssd1306
from time import sleep

# Назначение пинов ESP32
i2c = SoftI2C(scl=Pin(22), sda=Pin(21))

# Назначение пинов ESP8266
#i2c = SoftI2C(scl=Pin(5), sda=Pin(4))

oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

oled.text('Hello, World 1!', 0, 0)
oled.text('Hello, World 2!', 0, 10)
oled.text('Hello, World 3!', 0, 20)

oled.show()

Исходный код на GitHub

Как работает код

Импорт библиотек:

from machine import Pin, SoftI2C
import ssd1306

Импортируем классы Pin и SoftI2C из модуля machine для управления GPIO и I2C-коммуникации. Библиотека ssd1306 обеспечивает функциональность OLED-дисплея.

Настройка I2C:

Для ESP32:

i2c = SoftI2C(scl=Pin(22), sda=Pin(21))

Для ESP8266:

i2c = SoftI2C(scl=Pin(5), sda=Pin(4))

Инициализация дисплея:

oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

Создаём объект SSD1306_I2C с указанными размерами и конфигурацией I2C.

Вывод текста:

oled.text('Hello, World 1!', 0, 0)
oled.text('Hello, World 2!', 0, 10)
oled.text('Hello, World 3!', 0, 20)
oled.show()

Метод text() принимает следующие параметры:

Сообщение: тип String (строка)
Позиция X: горизонтальная начальная точка
Позиция Y: вертикальная позиция
Цвет текста (необязательно): 0 = чёрный, 1 = белый (по умолчанию — белый)

Метод show() обновляет дисплей, отображая отрендеренное содержимое.

Демонстрация

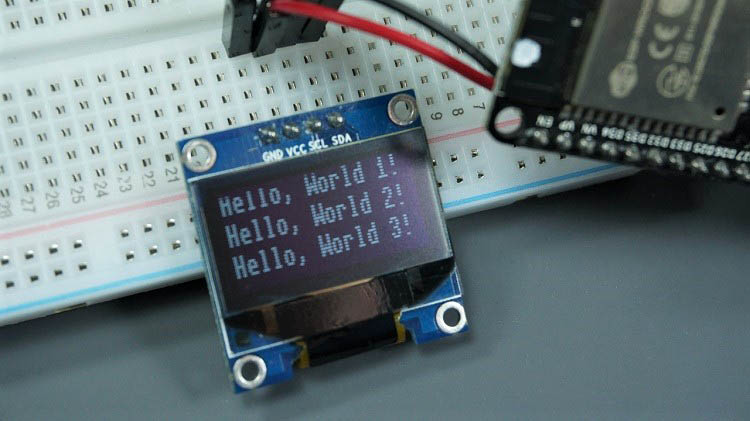

OLED-дисплей с текстом Hello World ESP32 ESP8266 MicroPython

После загрузки кода на OLED-дисплее отображаются три сообщения «Hello, World!».

Другие функции OLED

Заливка экрана

Заливка всего экрана белым цветом:

oled.fill(1)
oled.show()

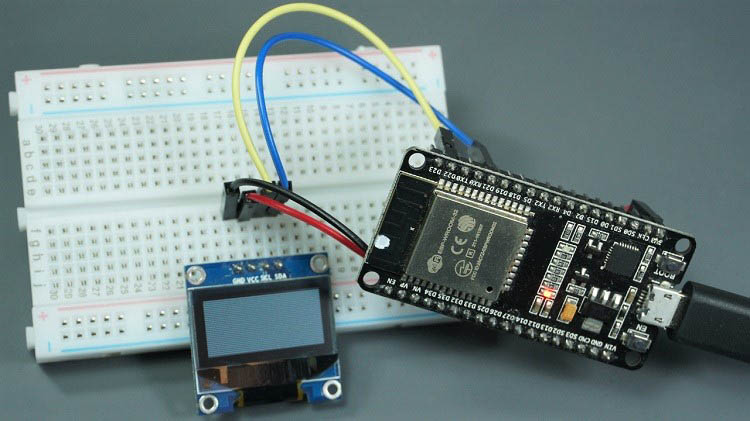

OLED-дисплей заливка белым экраном ESP32 ESP8266 MicroPython

Очистка экрана (установка всех пикселей в чёрный цвет):

oled.fill(0)
oled.show()

Рисование пикселя

oled.pixel(0, 0, 1)
oled.show()

Метод pixel() принимает:

Координата X: горизонтальная позиция пикселя
Координата Y: вертикальная позиция пикселя
Цвет пикселя: 0 = чёрный, 1 = белый

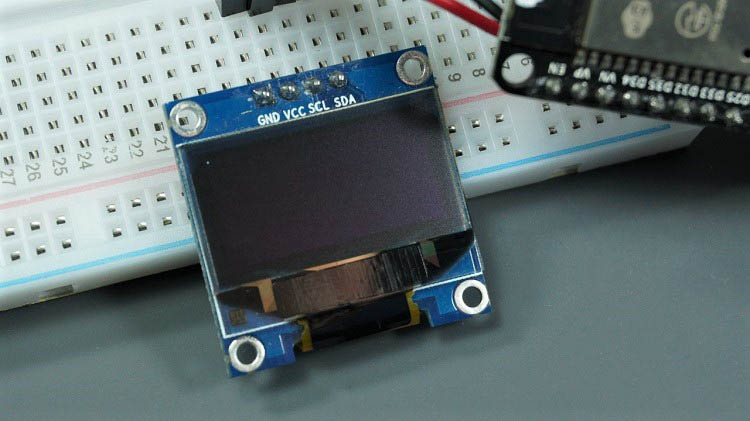

OLED-дисплей отображение пикселя ESP32 ESP8266 MicroPython

Инверсия цветов

Инвертировать все цвета дисплея:

oled.invert(True)

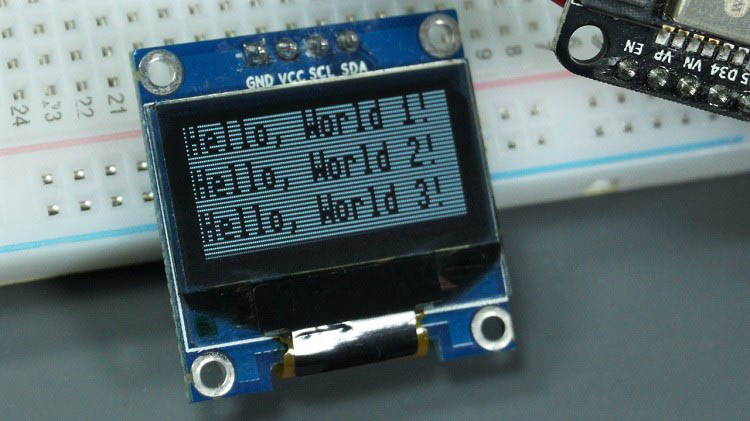

OLED-дисплей инверсия цветов ESP32 ESP8266 MicroPython

Вернуть исходные цвета:

oled.invert(False)

Отображение данных с датчиков

Функция text() требует сообщения типа String. Данные датчиков, хранящиеся в переменных типа int или float, необходимо преобразовать:

temperature = 12.34
temperature_string = str(temperature)

Вывод преобразованного значения:

oled.text(temperature_string, 0, 0)
oled.show()

Заключение

В этом руководстве были рассмотрены основные функции OLED-дисплея, включая вывод текста и рисование пикселей, при использовании ESP32 и ESP8266 с MicroPython. Теперь OLED-дисплей можно использовать в проектах для отображения сообщений и показаний датчиков.
