Вольтметр на Arduino

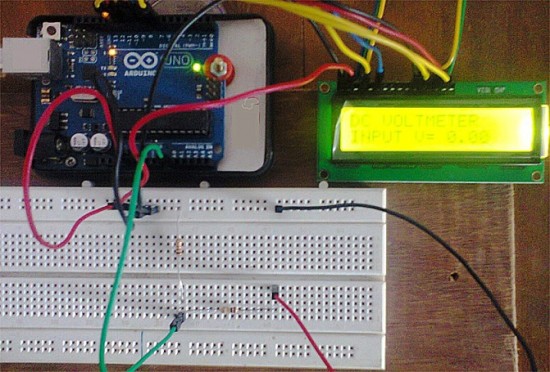

В этой статье приводится интересная схема для любителей экспериментов и Arduino. В ней представлен простой цифровой вольтметр, который может безопасно измерять постоянное напряжение в диапазоне от 0 до 30 В. Сама плата Arduino может питаться от стандартного источника 9 В.

Как известно, с помощью аналогового входа Arduino можно измерить напряжение от 0 до 5 В (при стандартном опорном напряжении 5 В). Но этот диапазон можно расширить, воспользовавшись делителем напряжения.

Делитель понижает измеряемое напряжение до приемлемого для аналогового входа уровня. Затем специально написанный код высчитывает фактическое напряжение.

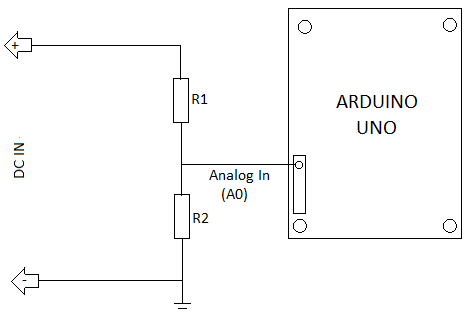

Аналоговый датчик в составе Arduino определяет напряжение на аналоговом входе и преобразует его в цифровой формат, воспринимаемый микроконтроллером. К аналоговому входу A0 мы подключаем делитель напряжения, образованный сопротивлениями R1 (100K) и R2 (10K). С такими значениями сопротивлений на Arduino можно подавать до 55 В, поскольку коэффициент деления в данном случае получается 11, поэтому 55В/11=5В. Для того, чтобы быть уверенным в безопасности измерений для платы, лучше проводить измерение напряжения в диапазоне от 0 до 30 В.

Если показания дисплея не соответствуют показанием поверенного вольтметра, следует использовать прецизионный цифровой мультиметр для нахождения точных значений R1 и R2. При этом в коде нужно будет заменить R1=100000.0 и R2=10000.0 своими значениями. Затем стоит проверить питание, измерив на плате напряжение между 5V и GND. Напряжение может быть 4.95 В. Тогда в коде vout = (value * 5.0) / 1024.0 нужно заменить 5.0 на 4.95. Желательно использовать прецизионные резисторы с погрешностью не более 1%. Помните, что напряжение выше 55 В может вывести плату Arduino из строя!

Код:

#include <LiquidCrystal.h>
LiquidCrystal lcd(7, 8, 9, 10, 11, 12);
int analogInput = 0;
float vout = 0.0;
float vin = 0.0;
float R1 = 100000.0; // сопротивление R1 (100K)
float R2 = 10000.0; // сопротивление R2 (10K)
int value = 0;
void setup(){
   pinMode(analogInput, INPUT);
   lcd.begin(16, 2);
   lcd.print("DC VOLTMETER");
}
void loop(){
   // считывание аналогового значения
   value = analogRead(analogInput);
   vout = (value * 5.0) / 1024.0;
   vin = vout / (R2/(R1+R2));
   if (vin<0.09) {
   vin=0.0;// обнуляем нежелательное значение
}
lcd.setCursor(0, 1);

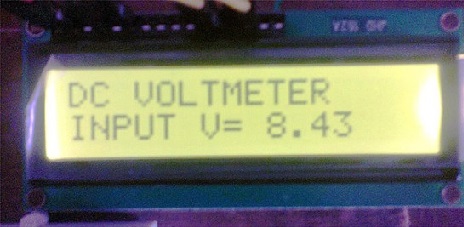

lcd.print("INPUT V= ");
lcd.print(vin);
delay(500);
}
