Делаем плату Arduino автономной с питанием от солнечной батареи

Чтобы использовать плату Arduino в своих проектах где-нибудь за городом, например, на даче, желательно сделать ее автономной от сетевого питания и питания от батареек, которые часто приходится менять. В данном случае самым простым способом будет использование солнечной батареи и резервной батареи напряжением 9 В.

Это уникальный проект для тех любителей Arduino, которые интересуются повышением уровня автономности платы без необходимости использования компьютера и сетевого или заряжаемого источника питания.

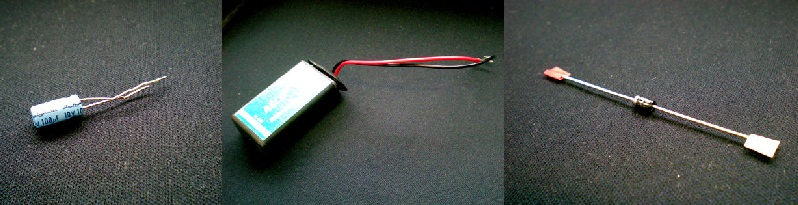

Итак, для создания автономной платы Arduino с питанием от солнечной батареи нам потребуются следующие компоненты:

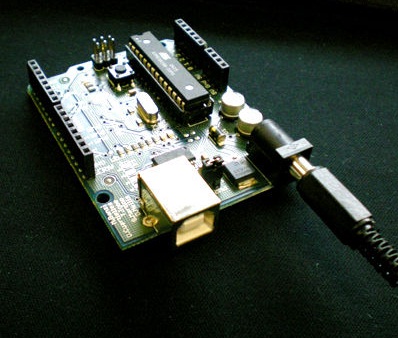

• Плата Arduino

• Аккумулятор или перезаряжаемая батарейка Крона 9В

• Солнечная панель (примерно на 11 В)

• Диод 1N4001

• Электролитический конденсатор 100 мкФ 10 В

• Разъем питания для Arduino

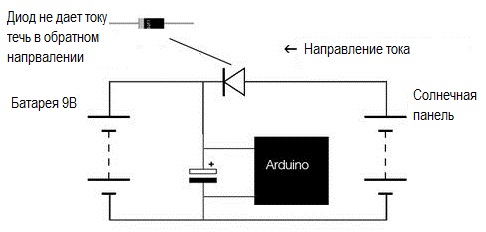

Все эти компоненты нужно подключить в соответствии с приведенной ниже схемой. Это довольно простое действие, поскольку схема не представляет никакой сложности. Не забудьте поменять джампер на плате Arduino в положение «»EXT».

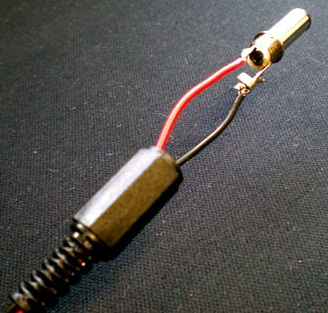

Перед подключением штекера питания Arduino разберите его и установите, какой провод является плюсом питания (обычно красный), а какой «землей» (обычно черный).

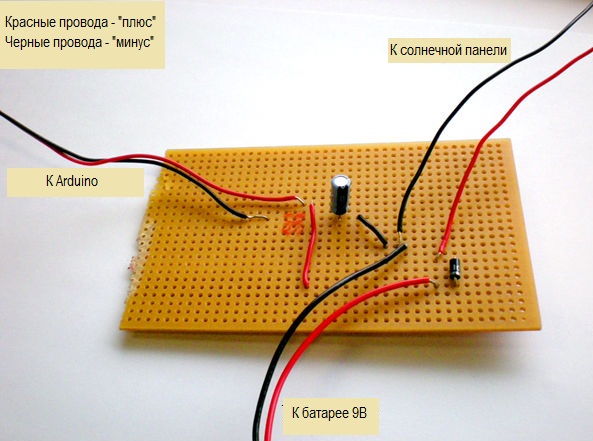

В итоге вот такая может получиться плата, собранная «на коленке»:

Теперь Arduino можно использовать где-нибудь на природе и в местах, не слишком затронутых цивилизацией.
