Основы ESP32: Ёмкостные сенсорные выводы

ESP32 — отличная плата для создания умных IoT-проектов, а добавление сенсорной функциональности сделает их ещё умнее.

ESP32 предлагает 10 ёмкостных сенсорных GPIO. Вы можете использовать эти GPIO для обновления существующих проектов с простыми кнопками или для создания выключателей света, музыкальных инструментов или пользовательских интерактивных поверхностей.

Давайте разберёмся, как работать с этими сенсорными выводами и использовать их в проектах.

Совет

Обнаружение касания в ESP32 управляется сопроцессором ULP. Поэтому эти сенсорные выводы также можно использовать для пробуждения ESP32 из глубокого сна.

Как ESP32 распознаёт касание?

ESP32 использует электрические свойства человеческого тела в качестве входного сигнала. Когда к сенсорному выводу прикасаются пальцем, небольшой электрический заряд притягивается к точке контакта.

Это вызывает изменение ёмкости, что приводит к формированию аналогового сигнала. Два АЦП последовательного приближения (SAR ADC) затем преобразуют этот аналоговый сигнал в цифровое число.

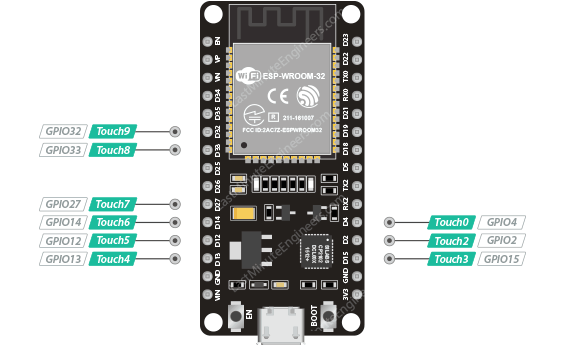

Сенсорные выводы ESP32

ESP32 имеет 10 ёмкостных сенсорных GPIO. Когда ёмкостная нагрузка (например, кожа человека) находится в непосредственной близости от GPIO, ESP32 обнаруживает изменение ёмкости.

Хотя ESP32 имеет в общей сложности 10 ёмкостных сенсорных GPIO, только 9 из них выведены на контактные гребёнки с обеих сторон 30-контактной платы ESP32.

Считывание сенсора касания

Считывание сенсора касания выполняется просто. В Arduino IDE для этого используется функция touchRead(), которая принимает в качестве аргумента номер GPIO-вывода, который вы хотите прочитать.

touchRead(GPIOPin);

Подключение оборудования

Достаточно теории! Давайте рассмотрим практический пример.

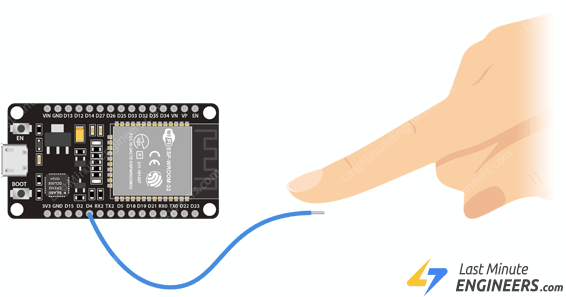

Подключим провод к Touch #0 (GPIO #4). Вы можете прикрепить к этому выводу любой проводящий объект, например алюминиевую фольгу, проводящую ткань, проводящую краску и т.д., и превратить его в сенсорную панель.

Подключение провода к ESP32 для считывания сенсорного GPIO

Пример кода

Давайте посмотрим, как это работает, на примере из библиотеки. Откройте Arduino IDE и перейдите в File > Examples > ESP32 > Touch, затем откройте скетч TouchRead.

Этот пример просто считывает сенсорный вывод 0 и отображает результат в мониторе последовательного порта.

// ESP32 Touch Test
// Just test touch pin - Touch0 is T0 which is on GPIO 4.

void setup() {
  Serial.begin(115200);
  delay(1000); // give me time to bring up serial monitor
  Serial.println("ESP32 Touch Test");
}

void loop() {
  Serial.print("Touch: ");
  Serial.println(touchRead(4));  // get touch value on GPIO 4
  delay(1000);
}

После загрузки скетча откройте монитор последовательного порта со скоростью 115200 бод и нажмите кнопку EN на ESP32.

Теперь попробуйте коснуться металлической части провода и посмотрите, как он реагирует на прикосновение.

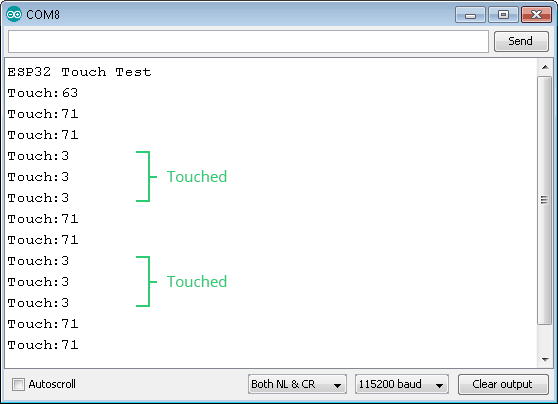

Вывод теста касания ESP32 в мониторе последовательного порта

Объяснение кода

Код довольно прост. В функции setup() мы сначала инициализируем последовательное соединение с ПК.

Serial.begin(115200);

В функции loop() мы используем функцию touchRead() и передаём в качестве аргумента вывод, который хотим считать. В данном случае это GPIO #4. Вы также можете передать номер сенсора касания T0.

Serial.println(touchRead(4));

Проект ESP32 — Светодиод, активируемый касанием

Давайте быстро создадим проект, демонстрирующий, как сенсорные выводы ESP32 можно использовать для управления устройствами. В этом примере мы создадим простой светодиод, активируемый касанием, который загорается при прикосновении к выводу GPIO.

Конечно, этот проект можно расширить для открывания дверей, переключения реле, управления светодиодами или для любых других целей, которые вы можете придумать.

Определение порога

Прежде чем продолжить, вам следует посмотреть, какие показания вы фактически получаете от ESP32. Обратите внимание на значения, которые вы получаете, когда касаетесь вывода и когда не касаетесь.

Когда вы запустите предыдущий скетч, вы увидите примерно следующие показания в мониторе последовательного порта:

когда вы касаетесь вывода (~3)
когда вы не касаетесь вывода (~71)

На основе этих значений мы можем установить порог, чтобы при падении показания ниже порога переключать светодиод. В данном случае 30 может быть хорошим пороговым значением.

Пример кода

Ниже приведён простой код, который включает встроенный светодиод при однократном касании вывода и выключает его при повторном касании.

// set pin numbers
const int touchPin = 4;
const int ledPin = 2;

const int threshold = 30;  // set the threshold

int ledState = LOW;         // the current state of the output pin
int touchState;             // the current reading from the input pin
int lastTouchState = LOW;   // the previous reading from the input pin

unsigned long lastDebounceTime = 0;  // the last time the output pin was toggled
unsigned long debounceDelay = 50;    // the debounce time; increase if the output flickers

void setup() {
  pinMode(ledPin, OUTPUT);

  // set initial LED state
  digitalWrite(ledPin, ledState);
}

void loop() {
  // read the state of the pin
  int reading = touchRead(touchPin);

  // binarize touch reading for easy operation
  if (reading < threshold) {
    reading = HIGH;
  } else{
    reading = LOW;
  }

  // If the pin is touched:
  if (reading != lastTouchState) {
    // reset the debouncing timer
    lastDebounceTime = millis();
  }

  if ((millis() - lastDebounceTime) > debounceDelay) {
    // whatever the reading is at, it's been there for longer than the debounce
    // delay, so take it as the actual current state:

    // if the touch state has changed:
    if (reading != touchState) {
      touchState = reading;

      // only toggle the LED if the new touch state is HIGH
      if (touchState == HIGH) {
        ledState = !ledState;
      }
    }
  }

  // set the LED:
  digitalWrite(ledPin, ledState);

  // save the reading. Next time through the loop, it'll be the lastTouchState:
  lastTouchState = reading;
}

Загрузите скетч на ESP32. Вы должны увидеть, как светодиод переключается каждый раз, когда вы касаетесь провода.
