9 биометрических датчиков, совместимых с Arduino
В этой статье мы поделимся с вами списком из 9 биометрических датчиков, совместимых с Arduino, которые вы можете использовать в своих биоинженерных экспериментах. Они отлично подходят для любительских проектов, так как большинство из них довольно просты в использовании.
Вот этот список:
1. Оптический считыватель отпечатков пальцев
Это крутой и простой в использовании считыватель отпечатков пальцев. Существуют библиотеки и полная документация, которые помогут вам начать работу с этим модулем.
Вы можете приобрести такой примерно за $15 (посмотреть на eBay).

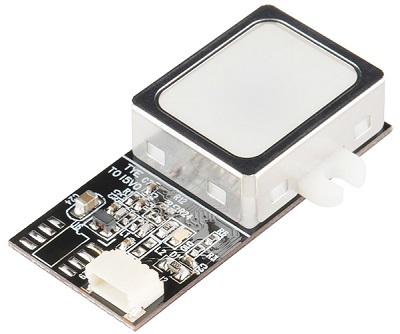

2. Сканер отпечатков пальцев (GT511C1R)
Сканирование отпечатков пальцев может быть простым, если вы используете этот датчик (GT511C1R). Он выполняет всю сложную работу — считывание и идентификацию отпечатков пальцев — с помощью оптического сенсора и 32-битного процессора. Он может хранить до 20 отпечатков пальцев и способен распознавать отпечатки в диапазоне 360°. Вы можете загружать изображения отпечатков с устройства, а также читать и записывать шаблоны отпечатков и базу данных.

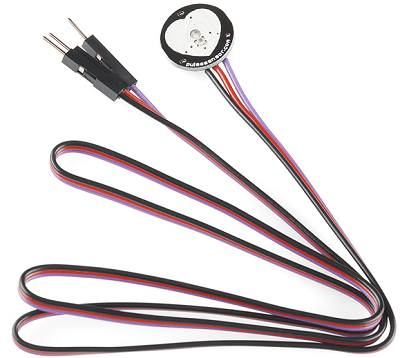

3. Датчик пульса
Этот датчик измеряет ваш сердечный ритм. Он очень прост в использовании с Arduino, так как требует всего один аналоговый вывод данных, VCC и GND. Датчик можно легко запитать от вывода 5V Arduino. Этот датчик имеет оптический сенсор сердечного ритма с усилителем и схемой подавления шумов, что обеспечивает быстрые и надёжные показания пульса.
Для измерения сердечного ритма вам нужно просто прикрепить датчик к мочке уха или кончику пальца. Пример кода и скетч для Processing для визуализации данных доступны здесь.
Вы можете приобрести такой примерно за $3 (посмотреть на eBay).

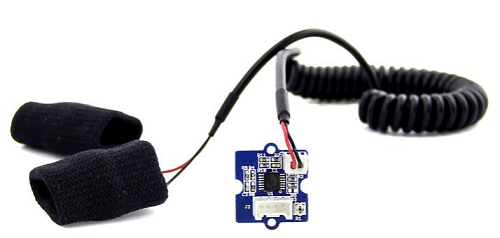

4. Модуль кожно-гальванической реакции (Grove)
Этот модуль позволяет измерять кожно-гальваническую реакцию путём измерения электрической проводимости кожи. Проводимость кожи изменяется в зависимости от количества пота на коже.
Потовые железы контролируются симпатической нервной системой, которая может возбуждаться сильными эмоциями. Таким образом, сильные эмоции приводят к усиленному потоотделению на коже, что вызывает изменения электрической проводимости кожи.
Поскольку электрические свойства кожи меняются вместе с эмоциями, этот тип датчиков используется в детекторах лжи (полиграфах) для обнаружения изменений физиологического состояния человека (посмотреть на eBay).

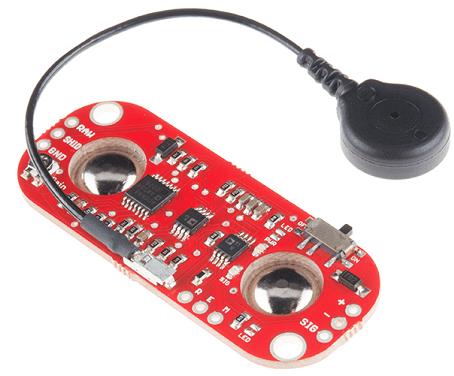

5. Мышечный датчик MyoWare
Этот датчик действительно крутой, и я даже не представлял, что управлять устройствами путём измерения мышечной активности может быть так дёшево.
Мышечный датчик MyoWare измеряет электрическую активность мышцы, выдавая выходное напряжение от 0 до 5 В (если вы питаете датчик от 5 В) в зависимости от степени активности мышцы.
Это позволяет управлять устройствами путём сокращения и расслабления мышц. Разве это не круто?
Датчик имеет отличный дизайн, позволяющий прикреплять биомедицинские сенсорные накладки для удобного подключения мышц к Arduino.
Для датчика Arduino он может показаться довольно дорогим (стоит примерно $40), но то, что он позволяет делать, определённо того стоит.

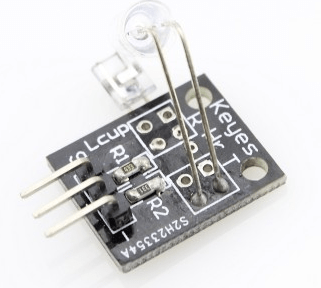

6. Пальцевый датчик сердечного ритма
Этот пальцевый датчик сердечного ритма измеряет пульс на пальцах с помощью инфракрасного ИК-светодиода и оптического транзистора.
Он легко подключается к Arduino, используя всего один вывод данных.
Вы можете приобрести этот датчик примерно за $2 (посмотреть на eBay).

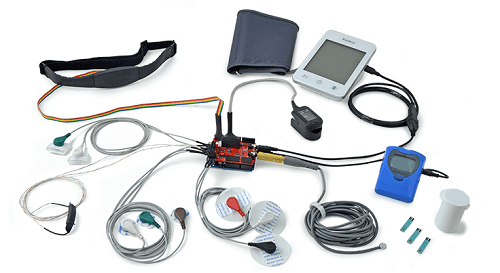

7. Шилд e-Health
Шилд e-Health можно использовать для сбора биометрической информации о пациенте в реальном времени. Этот шилд позволяет отслеживать широкий спектр биометрических данных. Шилд может использовать 10 различных датчиков: пульс, содержание кислорода в крови, поток воздуха, температура тела, ЭКГ, глюкометр, кожно-гальваническая реакция, артериальное давление, положение тела и датчик электромиографии (мышечный).
Информация может быть собрана и отправлена в облако для постоянного хранения или на телефон или ноутбук с помощью Wi-Fi, 3G, Bluetooth, GPRS или ZigBee.
Также существуют приложения для Android и iOS для удобного просмотра и анализа результатов.
Этот шилд совместим с Arduino и Raspberry Pi.
8. Датчик алкоголя MQ-3
Датчик алкоголя MQ-3 может использоваться для определения концентрации алкоголя в выдыхаемом воздухе. Таким образом, это идеальный датчик для создания алкотестера.
Датчик очень прост в использовании: его выходное напряжение изменяется в зависимости от концентрации алкоголя.
Вы можете приобрести этот датчик примерно за $2 (посмотреть на eBay).

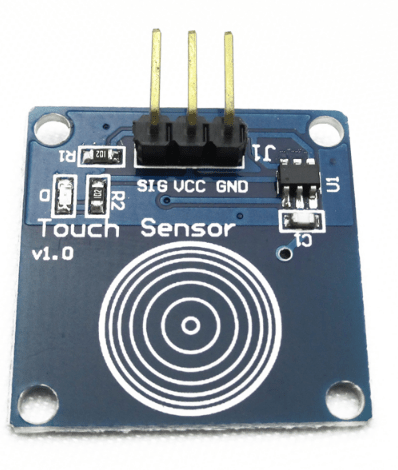

9. Сенсорный цифровой датчик TTP223B
Сенсорный цифровой датчик TTP223B похож на кнопку. Это ёмкостный сенсорный переключатель на микросхеме. Датчик выдаёт LOW, за исключением случаев, когда ваш палец касается соответствующей сенсорной области. В этом случае датчик выдаёт HIGH. Если датчик не касается в течение 12 секунд, он снова переключается в состояние LOW.
Вы можете приобрести этот датчик примерно за $1 (посмотреть на eBay).
Заключение
Вам интересно использовать эти датчики в своих электронных проектах?
Дайте нам знать, оставив комментарий в разделе комментариев ниже.
