Урок 4. Как использовать макетную плату

Из Википедии: Макетная плата — универсальная печатная плата для сборки и моделирования прототипов электронных устройств. Макетные платы подразделяются на два типа: для монтажа посредством пайки и без таковой.

Макетная плата — незаменимый элемент при работе с Arduino. Она позволяет создавать прототипы проектов без необходимости постоянной пайки. Применение макетной платы даёт возможность быстро строить временные прототипы и экспериментировать с различными электрическими цепями. Внутри отверстий (точек крепления) пластикового корпуса расположены металлические зажимы, соединённые между собой полосками из проводящего материала.

Необходимо учитывать, что макетная плата не функционирует автономно — ей нужно подавать питание от платы Arduino посредством перемычек. Эти же провода служат для формирования цепи путём соединения резисторов, переключателей и прочих компонентов между собой.

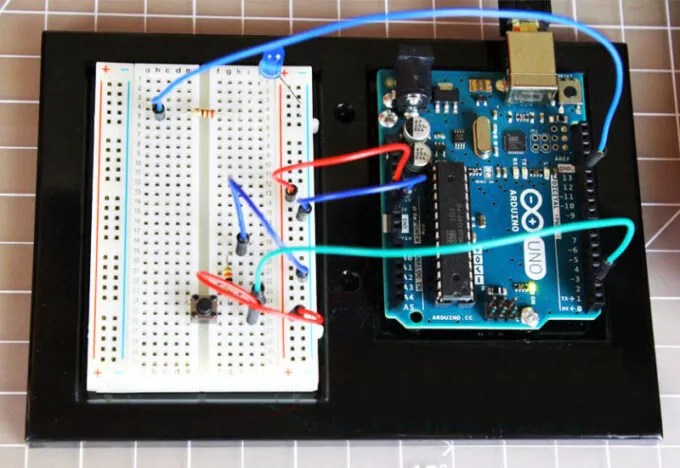

Ниже показано, как выглядит готовая схема Arduino при подключении к макетной плате.

Макетные платы дают нам возможность создавать временные электрические соединения между компонентами, чтобы протестировать цепь, прежде чем окончательно спаивать элементы. Всё, что мы будем делать далее в этом курсе, будет собираться на макетной плате — так можно повторно использовать компоненты и оперативно вносить изменения в схему.

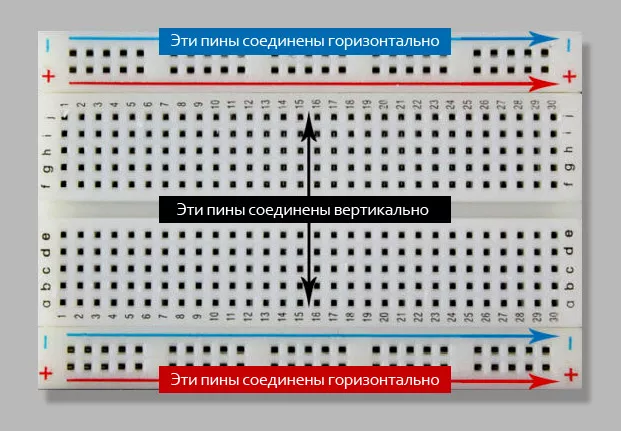

Как отмечалось ранее, макетные платы имеют ряды отверстий, в которые вставляются провода или другие электрические компоненты. Часть этих отверстий электрически связана между собой с помощью металлических полосок на обратной стороне платы. Ниже рассмотрим, как устроены эти соединения.

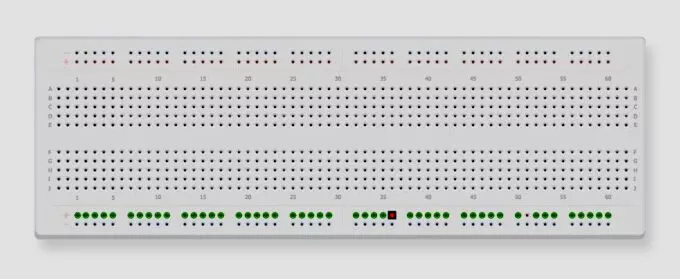

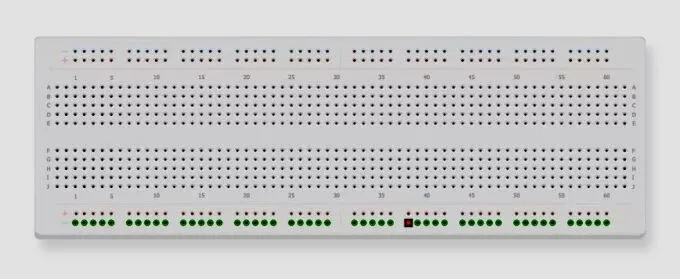

С каждой стороны макетной платы два ряда отверстий соединены по всей длине (изображения выше и ниже).

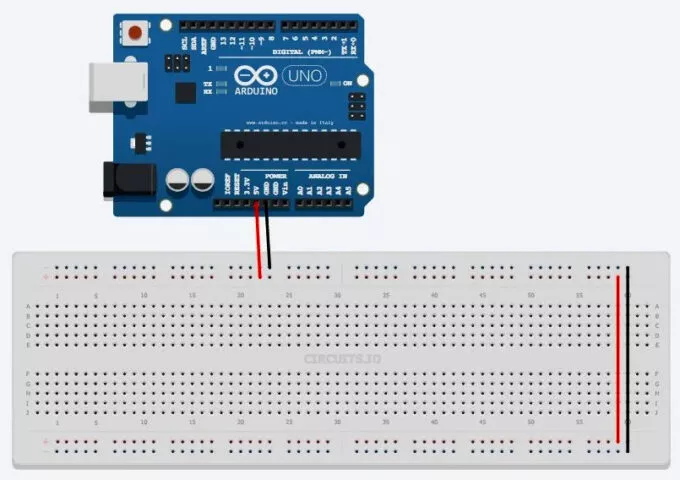

Как правило, эти длинные «рельсы» подключаются к 0 В (так называемая «земля») и к используемому напряжению питания (в рамках нашего курса это 5 В от Arduino), чтобы обеспечить доступ к питанию в любой точке платы. Первым делом необходимо соединить эти шины с Arduino, как продемонстрировано на рисунке ниже.

Обратите внимание: заземление подключено к ряду, обозначенному «-», а 5 В — к ряду с маркировкой «+». Плюс и минус более наглядно показаны на рисунке ниже. Учтите, что на вашей макетной плате обозначения плюса и минуса могут отсутствовать.

Примечание

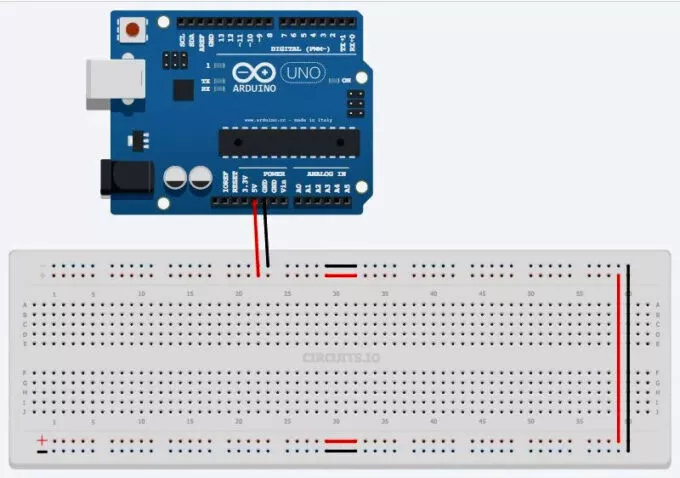

Иногда горизонтальные полосы могут в длинных макетах соединять только половину отверстий и в таком случае используйте провода-перемычки для завершения всех соединений (см. изображение ниже).

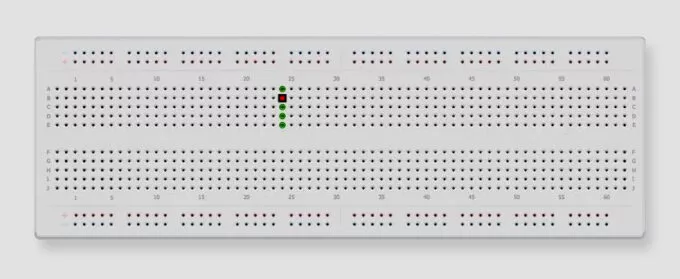

Оставшиеся отверстия на макетной плате объединены в группы по пять рядов в центральной части:

Именно здесь вы будете соединять электрические компоненты между собой, собирая цепи. В последующих уроках, когда мы приступим к созданию реальных устройств, у нас будет возможность подробнее поработать с макетной платой и оценить все преимущества её использования.
