Подключение датчика изгиба к Arduino

Датчик изгиба, также известный как датчик сгиба — это недорогой и простой в использовании датчик для измерения степени отклонения или изгиба.

Он приобрёл популярность в 1990-х годах благодаря включению в Nintendo Power Glove. С тех пор его используют как гониометр для измерения движения суставов, датчик двери, бамперный переключатель для обнаружения стен и датчик давления на захватах роботов.

Обзор датчика изгиба

Датчик изгиба — это, по сути, переменный резистор, сопротивление которого меняется при изгибе. Поскольку сопротивление прямо пропорционально степени изгиба, его часто называют гибким потенциометром.

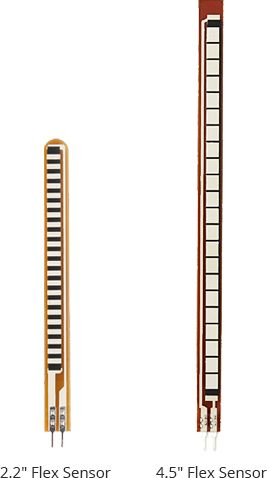

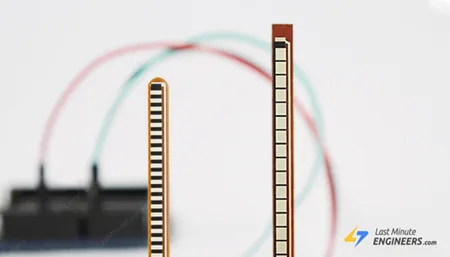

Датчики изгиба обычно доступны в двух размерах: 2,2 дюйма (5,588 см) и 4,5 дюйма (11,43 см) в длину.

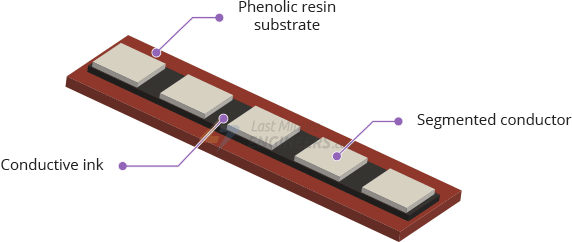

Конструкция

Датчик изгиба на основе проводящих чернил изготавливается из подложки из фенольной смолы, на которую наносятся проводящие чернила. Затем сверху размещается сегментированный проводник для создания гибкого потенциометра.

Правила использования

Датчик изгиба предназначен для сгибания только в одном направлении — от чернил, как показано на изображении ниже. Если вы согнёте датчик в противоположном направлении, вы не получите точных данных и можете даже повредить его.

Также избегайте сгибания датчика слишком близко к основанию (где зажаты выводы), так как это может вызвать перегиб и выход из строя.

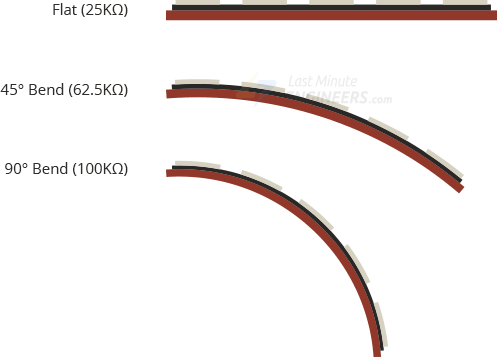

Как работают датчики изгиба?

Проводящие чернила на датчике служат резистором. Когда датчик прямой, сопротивление составляет около 25 кОм.

При сгибании датчика проводящий слой растягивается, что приводит к уменьшению поперечного сечения (представьте растягивание резинки) и увеличению сопротивления. При угле 90° это сопротивление составляет приблизительно 100 кОм.

Когда датчик выпрямляется, сопротивление возвращается к исходному значению. Измеряя сопротивление, вы можете определить, насколько датчик изогнут.

Считывание данных с датчика изгиба

Самый простой способ считать данные с датчика изгиба — объединить его со статическим резистором для создания делителя напряжения, который выдаёт переменное напряжение, которое может быть считано аналого-цифровым преобразователем микроконтроллера.

Важно отметить, что выходное напряжение, которое вы измеряете — это падение напряжения на стягивающем резисторе, а не на датчике изгиба.

Мы можем использовать эту формулу для расчёта выходного напряжения (Vo).

В этой конфигурации выходное напряжение уменьшается с увеличением радиуса изгиба.

Например, при питании 5 В и стягивающем резисторе 47 кОм, когда датчик плоский (0°), сопротивление относительно низкое (около 25 кОм). Это даёт следующее выходное напряжение:

При полном изгибе (90°) сопротивление увеличивается приблизительно до 100 кОм. В результате выходное напряжение становится:

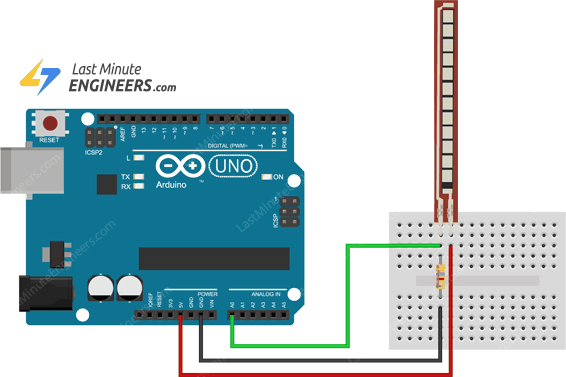

Схема подключения датчика изгиба к Arduino

Подключение датчика изгиба к Arduino очень простое.

Вам нужно подключить стягивающий резистор 47 кОм последовательно с датчиком изгиба для создания схемы делителя напряжения. Аналоговый вход A0 Arduino подключается к точке соединения стягивающего резистора и датчика изгиба.

Имейте в виду, что датчики изгиба — это по сути просто резисторы, поэтому их можно подключать в любом направлении, и они всё равно будут работать.

Пример кода Arduino

Вот простой скетч, который считывает данные датчика с аналогового вывода Arduino и отображает их в мониторе последовательного порта. Для большинства проектов это, в принципе, всё, что нужно.

const int flexPin = A0;                      // Pin connected to voltage divider output

// Change these constants according to your project's design
const float VCC = 5;                 // voltage at Ardunio 5V line
const float R_DIV = 47000.0; // resistor used to create a voltage divider
const float flatResistance = 25000.0;        // resistance when flat
const float bendResistance = 100000.0;       // resistance at 90 deg

void setup() {
     Serial.begin(9600);
     pinMode(flexPin, INPUT);
}

void loop() {
     // Read the ADC, and calculate voltage and resistance from it
     int ADCflex = analogRead(flexPin);
     float Vflex = ADCflex * VCC / 1023.0;
     float Rflex = R_DIV * (VCC / Vflex - 1.0);
     Serial.println("Resistance: " + String(Rflex) + " ohms");

     // Use the calculated resistance to estimate the sensor's bend angle:
     float angle = map(Rflex, flatResistance, bendResistance, 0, 90.0);
     Serial.println("Bend: " + String(angle) + " degrees");
     Serial.println();

     delay(500);
}

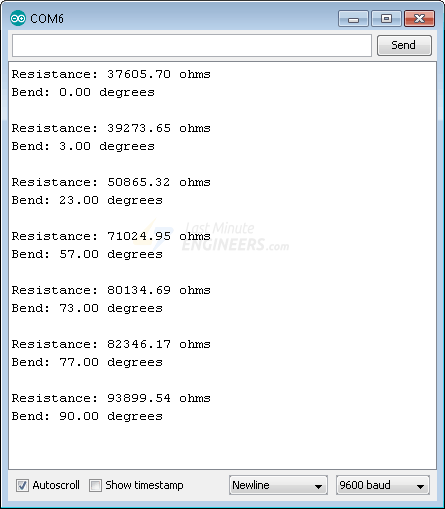

Если всё в порядке, вы должны увидеть следующий вывод в мониторе последовательного порта.

Объяснение кода:

Скетч начинается с объявления вывода Arduino, к которому подключён датчик изгиба.

const int flexPin = A0;

Затем определяются несколько констант, включая напряжение системы (VCC), резистор для создания делителя напряжения (R_DIV) и сопротивление датчика изгиба в плоском и изогнутом состояниях (flatResistance и bendResistance соответственно). Убедитесь, что эти константы установлены правильно.

const float VCC = 5;
const float R_DIV = 47000.0;
const float flatResistance = 25000.0;
const float bendResistance = 100000.0;

В разделе setup мы устанавливаем последовательную связь и настраиваем вывод flexPin как INPUT.

void setup() {
     Serial.begin(9600);
     pinMode(flexPin, INPUT);
}

В цикле мы начинаем с считывания АЦП.

int ADCflex = analogRead(flexPin);

Когда Arduino преобразует аналоговое выходное напряжение датчика в цифровое значение, он преобразует его в 10-битное число от 0 до 1023. Поэтому для вычисления фактического выходного напряжения мы используем следующую формулу:

float Vflex = ADCflex * VCC / 1023.0;

Затем вычисляется сопротивление датчика изгиба по формуле, полученной из формулы делителя напряжения, и отображается в мониторе последовательного порта.

float Rflex = R_DIV * (VCC / Vflex - 1.0);
Serial.println("Resistance: " + String(Rflex) + " ohms");

Затем мы используем вычисленное сопротивление для оценки угла изгиба датчика. Для этого мы используем встроенную функцию map() среды разработки.

Функция map() отображает и преобразует сопротивление датчика в его угол изгиба. Когда мы вызываем map(Rflex, flatResistance, bendResistance, 0, 90.0), значение flatResistance отображается в 0°, значение bendResistance — в 90°, а промежуточные значения — в промежуточные углы.

float angle = map(Rflex, flatResistance, bendResistance, 0, 90.0);
Serial.println("Bend: " + String(angle) + " degrees");
Serial.println();
