arduinoBTcontrol — управление Arduino через Bluetooth

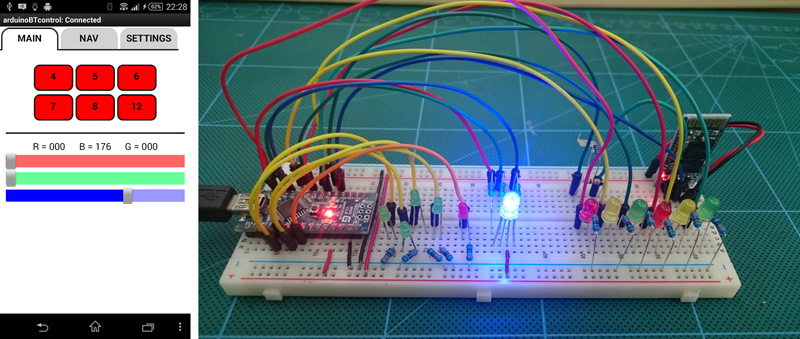

Управление Arduino через Bluetooth с помощью HC-06 и Android-приложения, созданного в App Inventor 2.
Android-приложение
Приложение создано в MIT App Inventor 2. Файл .aia можно скачать внизу страницы. Приложение имеет:
Кнопки для включения/выключения светодиодов
Ползунки для управления RGB-светодиодом
Навигационную клавиатуру
Кнопки команд
Демо-режим для тестирования без Bluetooth-подключения
Настройка Arduino

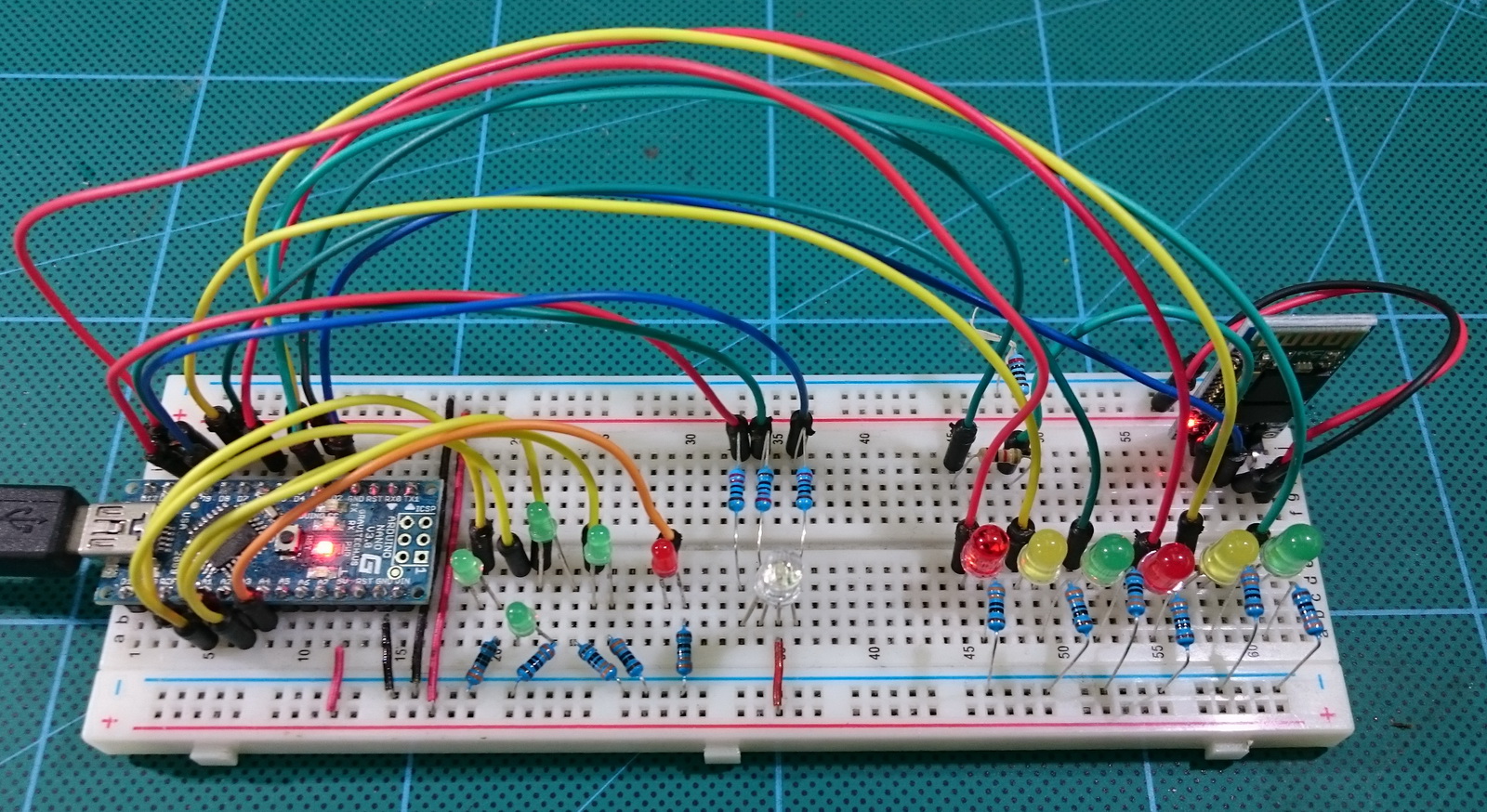

Макет
В руководстве используется RGB-светодиод с общим анодом и резисторами 220–330 Ом.

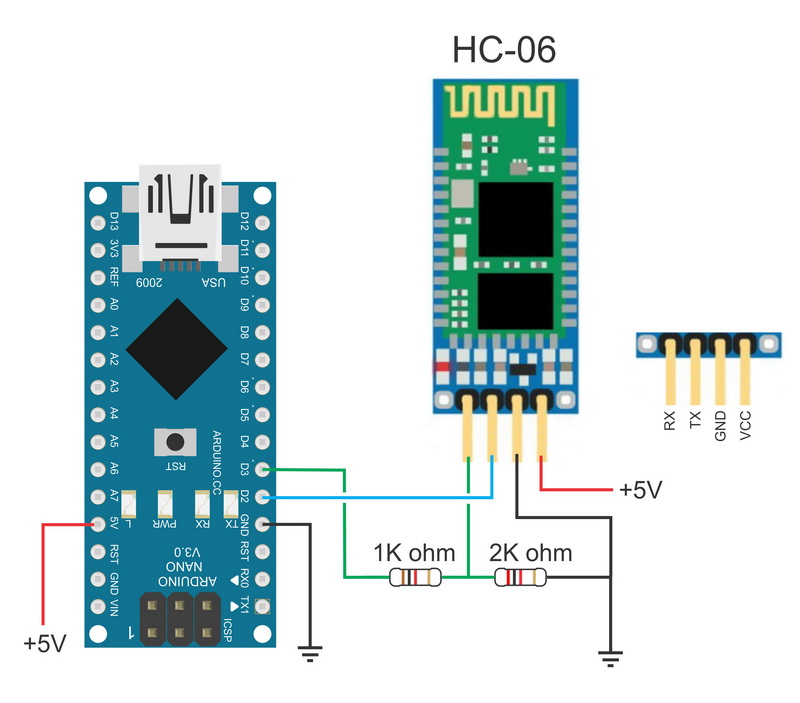

Подключение Bluetooth-модуля
Ключевые подключения:
«Arduino считает 3.3 В от BT TX пина как HIGH, поэтому его можно подключить напрямую», а TX Arduino требует делителя напряжения.
Настройки BT по умолчанию: скорость 9600 бод, имя HC06.

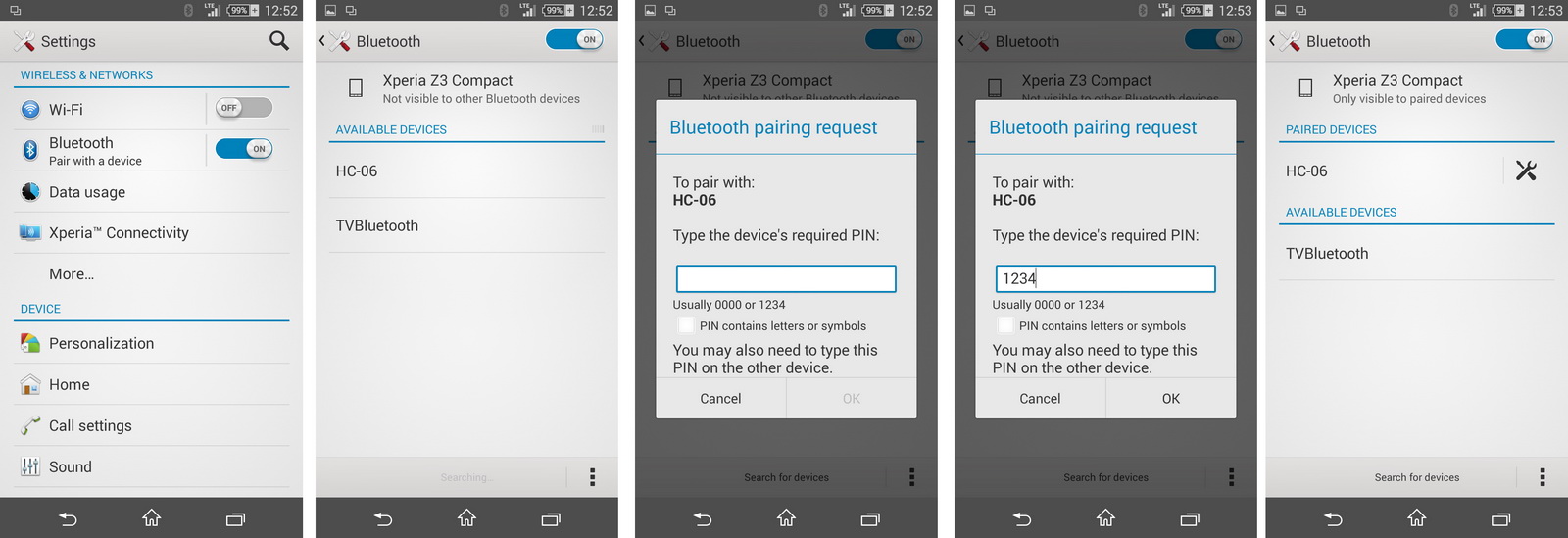

Сопряжение
Включите HC-06 (светодиод быстро мигает)
Откройте Настройки Android => Bluetooth
Найдите устройства
Выберите HC-06 и введите PIN по умолчанию «1234»

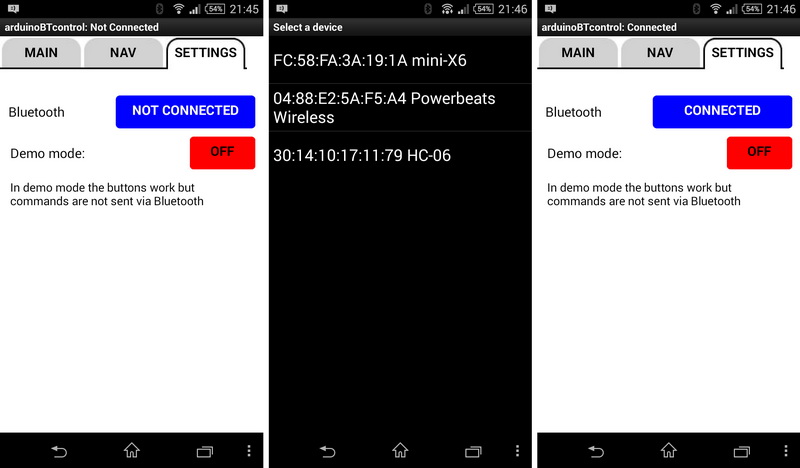

Подключение к Arduino
Запустите Arduino
Откройте приложение, перейдите в настройки
Нажмите кнопку Bluetooth
Выберите HC-06
Кнопка BT изменится на «Connected»
Управление Arduino

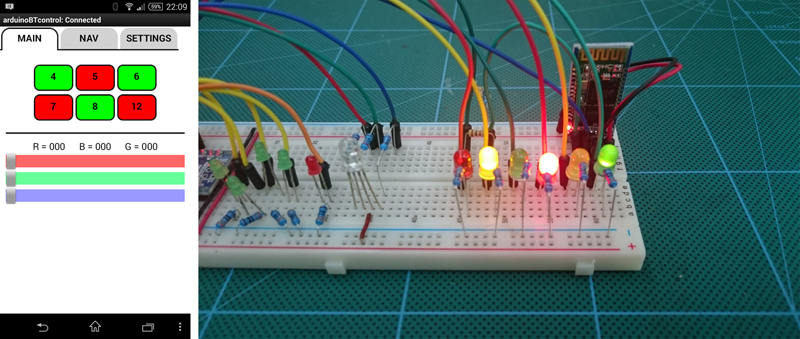

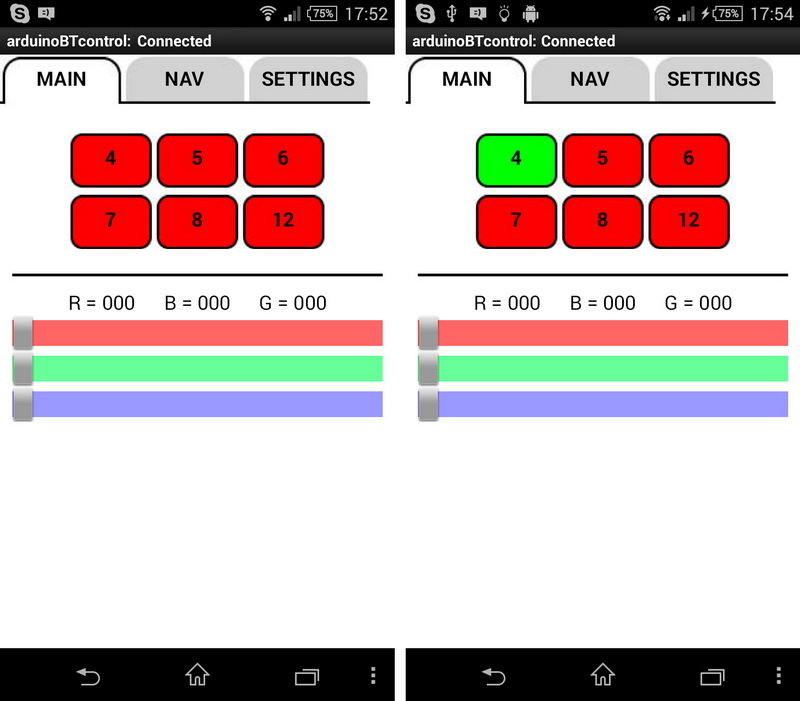

Кнопки LED
Переключение вкл/выкл при каждом нажатии.
Ползунки RGB
Скетч Arduino
/*
* arduinoBTcontrolUpdated
* Bluetooth-управление с Android-приложения
* Скачайте Android-приложение на www.martyncurrey.com
*
* Пины
* 2 Software serial - RX
* 3 Software serial - TX
* 4-8, 12, 14-18 выходы LED
* 9-11 пины RGB LED (R, G, B)
*/
// ОТЛАДКА
boolean debug = true;
#include <SoftwareSerial.h>
SoftwareSerial BTserial(2,3); // RX | TX
const byte numChars = 21;
char receivedChars[numChars];
boolean newData = false;
unsigned int red = 255;
unsigned int green = 255;
unsigned int blue = 255;
byte UPpin = 16;
byte DOWNpin = 15;
byte LEFTpin = 14;
byte RIGHTpin = 17;
byte OKpin = 18;
void setup()
{
pinMode(12, OUTPUT);
pinMode(8, OUTPUT);
pinMode(7, OUTPUT);
pinMode(6, OUTPUT);
pinMode(5, OUTPUT);
pinMode(4, OUTPUT);
pinMode(11, OUTPUT);
pinMode(10, OUTPUT);
pinMode(9, OUTPUT);
// RGB LED с общим анодом, 255 = выключен
analogWrite(9, red);
analogWrite(10, green);
analogWrite(11, blue);
pinMode(14, OUTPUT);
pinMode(15, OUTPUT);
pinMode(16, OUTPUT);
pinMode(17, OUTPUT);
pinMode(18, OUTPUT);
Serial.begin(9600);
if (debug) { Serial.println("arduinoBTcontrol Ver 2.0"); }
if (debug) { Serial.println("For use with the arduinoBTcontrol Android app"); }
BTserial.begin(9600);
}
void loop()
{
if (BTserial.available() > 0) { recvWithStartEndMarkers(); }
if (newData) { parseData(); }
}
void parseData()
{
newData = false;
if (debug) { Serial.println( receivedChars ); }
// КНОПКА - формат B001ON / B001OF
if (receivedChars[0] == 'B')
{
int tmp = convertToNumber( 1 );
if ( receivedChars[4] == 'O' && receivedChars[5] == 'N' ) { digitalWrite(tmp,HIGH); }
if ( receivedChars[4] == 'O' && receivedChars[5] == 'F' ) { digitalWrite(tmp,LOW); }
}
// RGB ПОЛЗУНОК - формат Trrrgggbbb
if ( receivedChars[0] == 'T' )
{
red = 255 - convertToNumber( 1 );
green = 255 - convertToNumber( 4 );
blue = 255 - convertToNumber( 7 );
analogWrite(9, red);
analogWrite(10, green);
analogWrite(11, blue);
}
// НАВИГАЦИЯ - формат NUON / NUOF
if ( receivedChars[0] == 'N' )
{
if ( receivedChars[1] == 'U' ) // ВВЕРХ
{
if ( receivedChars[2] == 'O' && receivedChars[3] == 'N' ) { digitalWrite(UPpin,HIGH); }
if ( receivedChars[2] == 'O' && receivedChars[3] == 'F' ) { digitalWrite(UPpin,LOW); }
}
if ( receivedChars[1] == 'D' ) // ВНИЗ
{
if ( receivedChars[2] == 'O' && receivedChars[3] == 'N' ) { digitalWrite(DOWNpin,HIGH); }
if ( receivedChars[2] == 'O' && receivedChars[3] == 'F' ) { digitalWrite(DOWNpin,LOW); }
}
if ( receivedChars[1] == 'L' ) // ВЛЕВО
{
if ( receivedChars[2] == 'O' && receivedChars[3] == 'N' ) { digitalWrite(LEFTpin,HIGH); }
if ( receivedChars[2] == 'O' && receivedChars[3] == 'F' ) { digitalWrite(LEFTpin,LOW); }
}
if ( receivedChars[1] == 'R' ) // ВПРАВО
{
if ( receivedChars[2] == 'O' && receivedChars[3] == 'N' ) { digitalWrite(RIGHTpin,HIGH); }
if ( receivedChars[2] == 'O' && receivedChars[3] == 'F' ) { digitalWrite(RIGHTpin,LOW); }
}
if ( receivedChars[1] == 'K' ) // OK
{
if ( receivedChars[2] == 'O' && receivedChars[3] == 'K' )
{ digitalWrite(OKpin,HIGH);
delay(75);
digitalWrite(OKpin,LOW);
}
}
}
// Кнопки КОМАНД
if (strcmp ("CCMD1",receivedChars) == 0)
{
for ( byte Count = 1; Count <= 15; Count++)
{
digitalWrite(4,HIGH); delay(100); digitalWrite(4,LOW);
digitalWrite(12,HIGH); delay(100); digitalWrite(12,LOW);
}
sendOK(1);
}
if (strcmp ("CCMD2",receivedChars) == 0)
{
for ( byte Count = 1; Count <= 5; Count++)
{
digitalWrite(4,HIGH); delay(100); digitalWrite(4,LOW);
digitalWrite(5,HIGH); delay(100); digitalWrite(5,LOW);
digitalWrite(6,HIGH); delay(100); digitalWrite(6,LOW);
digitalWrite(7,HIGH); delay(100); digitalWrite(7,LOW);
digitalWrite(8,HIGH); delay(100); digitalWrite(8,LOW);
digitalWrite(12,HIGH); delay(100); digitalWrite(12,LOW);
}
sendOK(2);
}
if (strcmp ("CCMD3",receivedChars) == 0)
{
red = 255; green = 255; blue = 255;
for(int red = 255; red > 0; red--) { analogWrite(9, red); delay(5); }
for(int red = 0; red < 256; red++) { analogWrite(9, red); delay(5); }
for(int green = 255; green > 0; green--) { analogWrite(10, green); delay(5); }
for(int green = 0; green < 256; green++) { analogWrite(10, green); delay(5); }
for(int blue = 255; blue > 0; blue--) { analogWrite(11, blue); delay(5); }
for(int blue = 0; blue < 256; blue++) { analogWrite(11, blue); delay(5); }
sendOK(3);
}
}
void recvWithStartEndMarkers()
{
static boolean recvInProgress = false;
static byte ndx = 0;
char startMarker = '[';
char endMarker = ']';
char rc;
if (BTserial.available() > 0)
{
rc = BTserial.read();
if (recvInProgress == true)
{
if (rc != endMarker)
{
receivedChars[ndx] = rc;
ndx++;
if (ndx >= numChars) { ndx = numChars - 1; }
}
else
{
receivedChars[ndx] = '\0';
recvInProgress = false;
ndx = 0;
newData = true;
}
}
else if (rc == startMarker) { recvInProgress = true; }
}
}
int convertToNumber(byte startPos)
{
unsigned int tmp = 0;
tmp = (receivedChars[startPos]-48) * 100;
tmp = tmp + (receivedChars[startPos+1]-48) * 10;
tmp = tmp + receivedChars[startPos+2]-48;
return tmp;
}
void sendOK(int val)
{
BTserial.print("OK");BTserial.print(val);BTserial.print("#");
if (debug) { Serial.print("OK");Serial.print(val);Serial.println("#"); }
}
Объяснение скетча
Основные функции:
recvWithStartEndMarkers() — читает данные из serial между маркерами „[“ и „]“
parseData() — проверяет полученные команды и выполняет действия

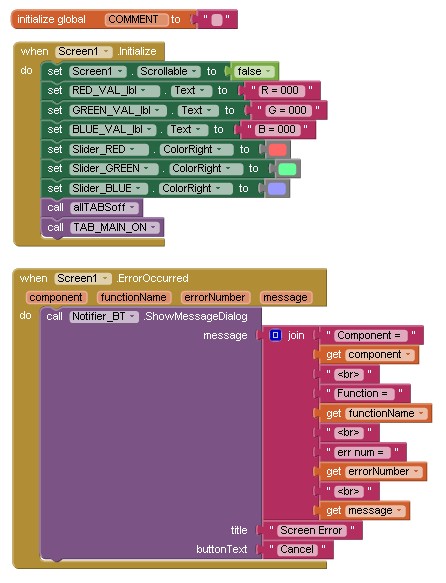

Android-приложение (MIT App Inventor 2)

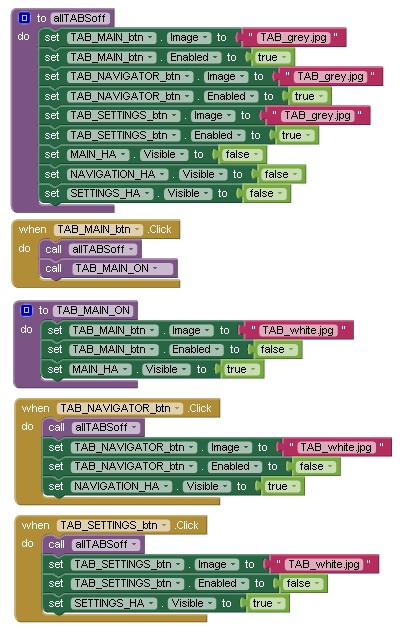

Управление экранами
Приложение использует вкладки (кнопки) для показа/скрытия контейнеров вместо нескольких экранов, чтобы сохранить Bluetooth-соединение при переключении между видами.

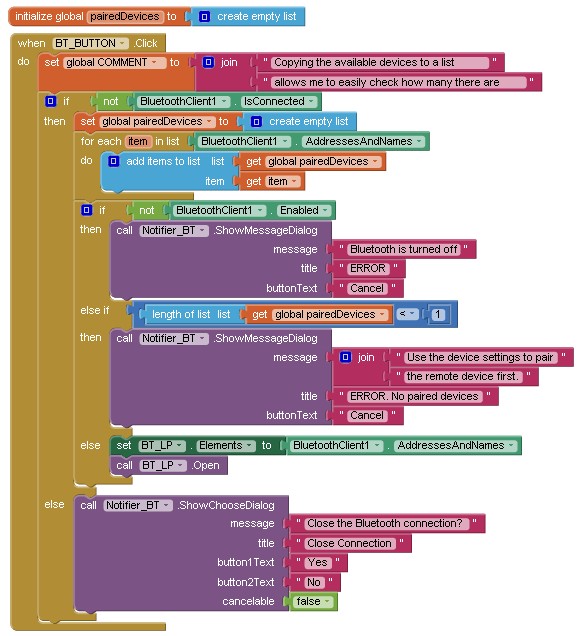

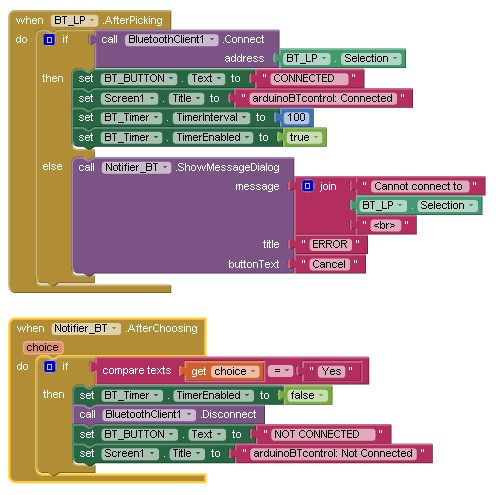

Bluetooth-подключение

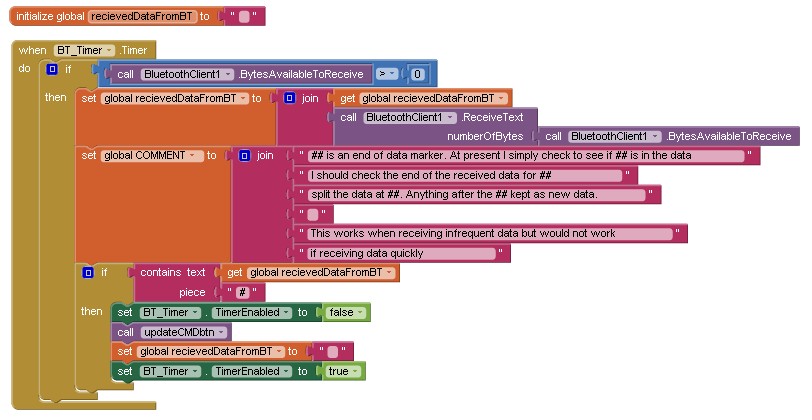

Приём данных

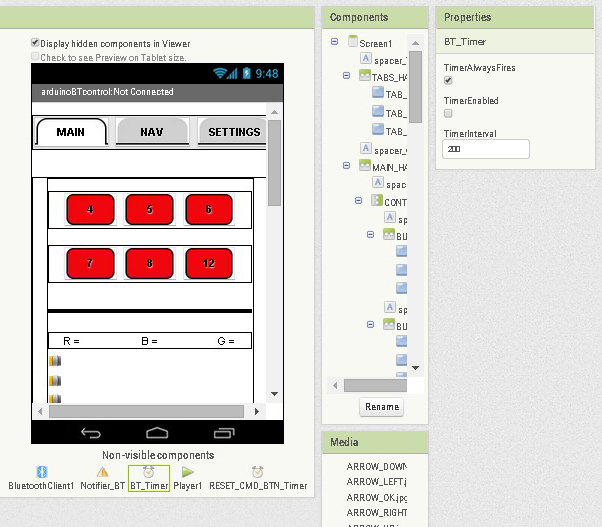

Таймер установлен на 200 мс (5 раз в секунду) для проверки входящих данных. «Буфер проверяется на наличие определённых маркеров» (символ # как конечный маркер).

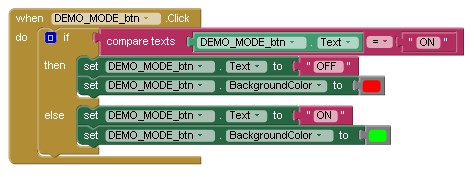

Демо-режим
Позволяет тестировать без Bluetooth-подключения.

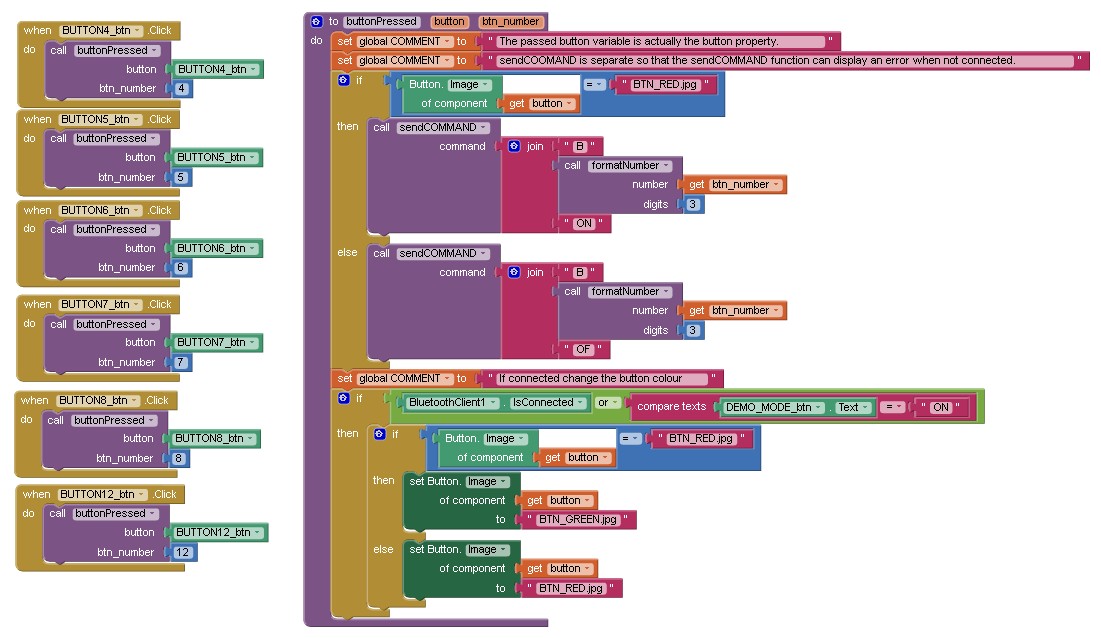

Кнопки пинов (экран MAIN)
Кнопки переключают LED вкл/выкл и отправляют команды через функцию buttonPressed.

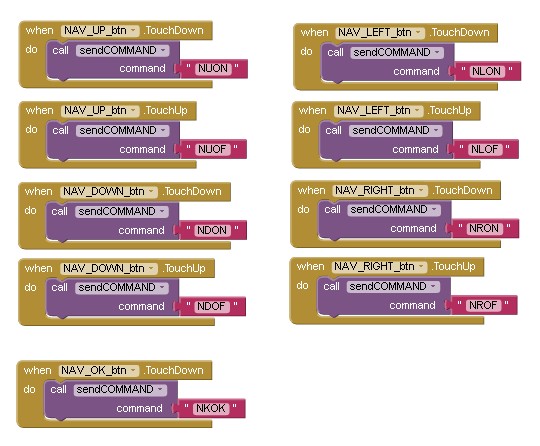

Кнопки навигации
Кнопки направления отправляют при нажатии и отпускании
Кнопка OK отправляет только при нажатии

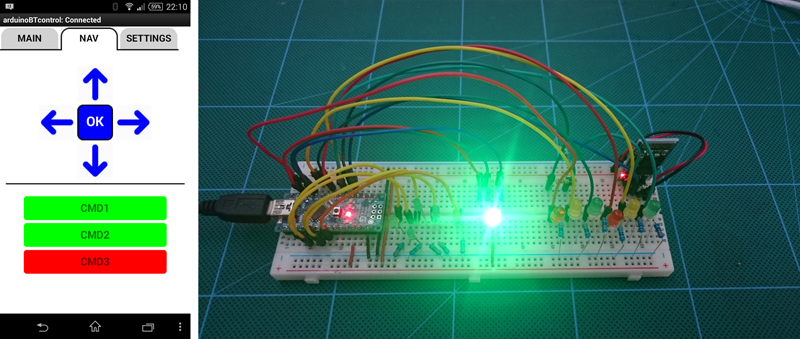

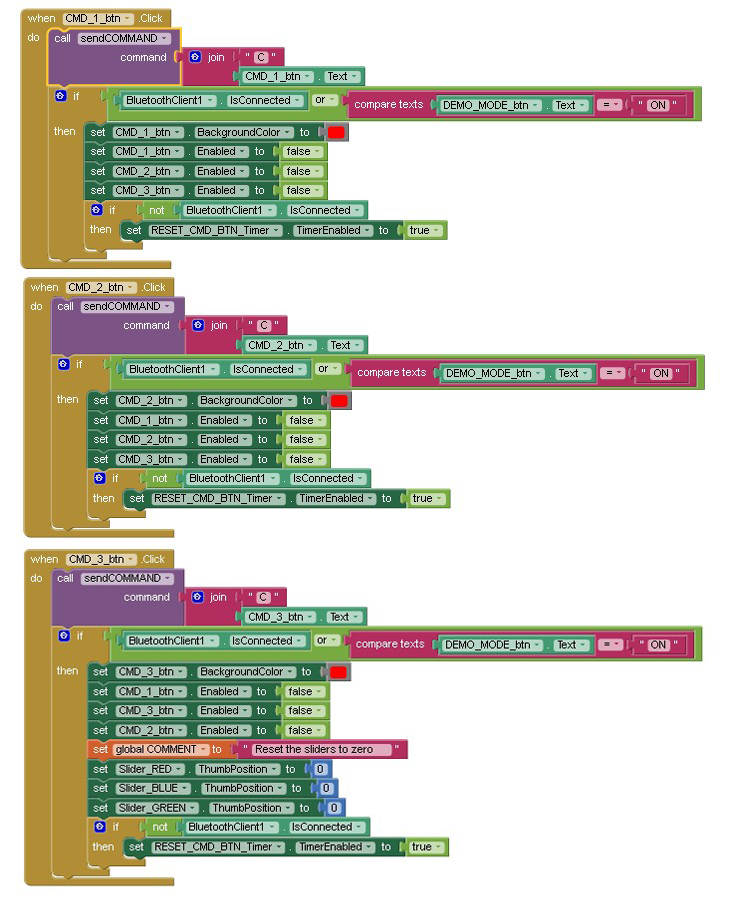

Кнопки команд
Становятся красными при активации, ожидают подтверждения Arduino, возвращаются к зелёному при завершении.

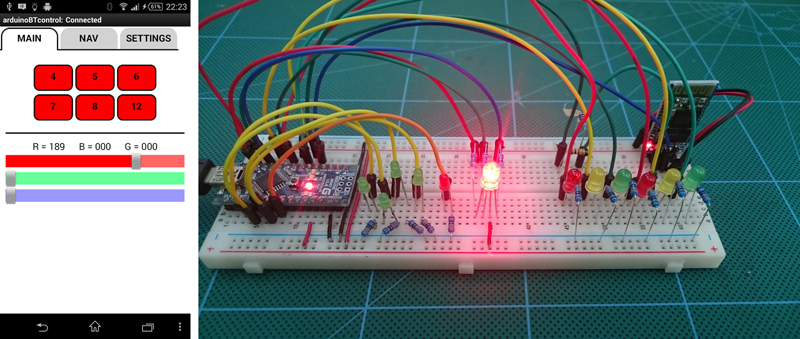

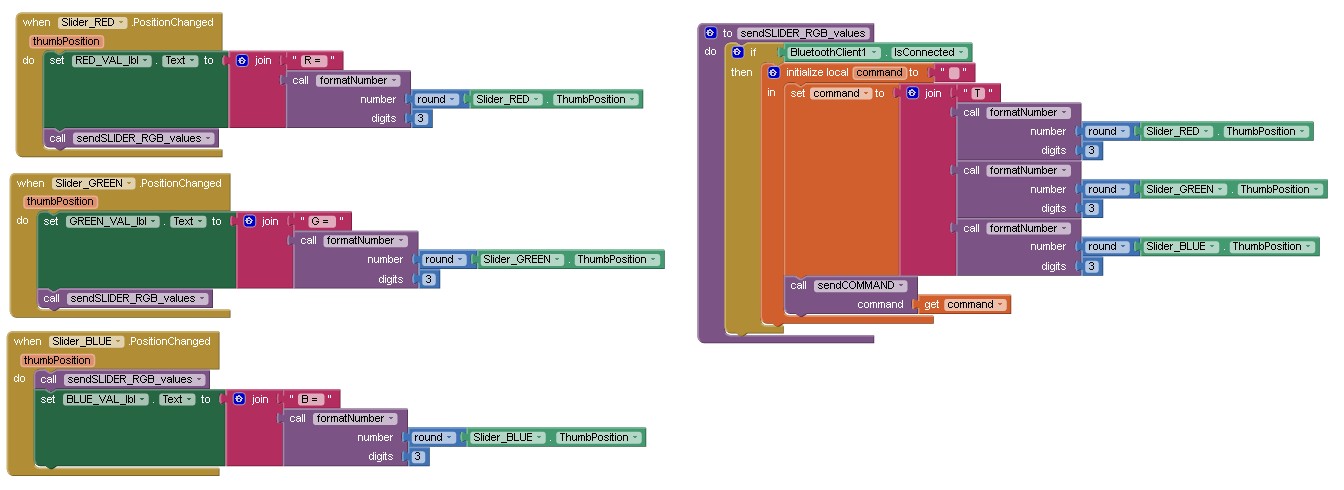

Ползунки RGB
Отправляют значения в формате Trrrgggbbb (ASCII, по 3 символа на каждый цвет).
Скачать
Скачать arduinoBTcontrolUpdated — содержит скетч Arduino и файл App Inventor .aia (273.45 KB)
