Сканирование сетей с помощью Arduino UNO WiFi Rev2

Узнайте, как настроить плату для сканирования ближайших Wi-Fi сетей и вывода их в Serial Monitor.

Введение

Одна из замечательных возможностей Arduino UNO WiFi Rev2 — это сканирование ближайших Wi-Fi сетей. Это осуществляется с помощью радиомодуля NINA-W102, и в этом руководстве мы рассмотрим несколько простых шагов, чтобы всё заработало!

Цели

Цели этого проекта:

Сканирование окружающих сетей.
Вывод доступных сетей в Serial Monitor.
Вывод дополнительной информации об этих сетях.

Необходимое оборудование и программное обеспечение

Arduino IDE (онлайн или офлайн)
Библиотека WiFiNINA
Arduino UNO WiFi Rev2 (ссылка на магазин)

Сканирование сетей

Сканирование Wi-Fi сетей — это довольно простой процесс. Устройство с Wi-Fi модулем, такое как смартфоны, компьютеры или платы для разработки вроде Arduino UNO WiFi Rev2, сканируют своё окружение и получают ответ от ближайших сетей.

Устройство, ищущее сеть, или клиент, отправляет пробный запрос (probe request), а ближайшие сети отправляют пробные ответы (probe responses). Эти ответы содержат такую информацию, как имя сети, мощность сигнала в дБм (децибел-милливатт) и тип шифрования.

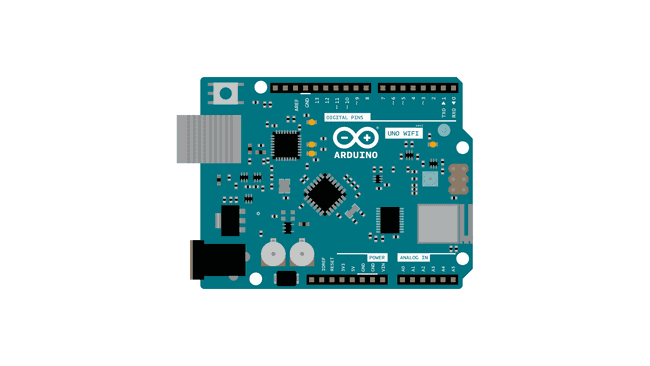

Схема подключения

Для этого руководства дополнительная схема не требуется.

Программирование платы

Сначала нам нужно убедиться, что установлены необходимые зависимости. Для этого руководства нам потребуется установить библиотеку WiFiNINA. Если мы используем офлайн-редактор, эту библиотеку можно найти в Tools > Manage Libraries…. Если мы используем Cloud Editor, она уже установлена.
Если мы используем офлайн-редактор, необходимо убедиться, что установлены драйверы для платы Arduino UNO WiFi Rev2. В редакторе перейдите в Tools > Board > Board Manager… и установите ядро Arduino avrMEGA Boards.
Теперь давайте рассмотрим некоторые основные функции скетча, которые мы будем использовать.
- WiFi.macAddress() — получает MAC-адрес платы.
- WiFi.scanNetworks() — сканирует ближайшие сети.
- WiFi.encryptionType() — получает тип шифрования найденной сети.
- WiFi.SSID() — получает SSID (имя сети) найденной сети.
- WiFi.RSSI() — получает RSSI (мощность сигнала) найденной сети (измеряется в дБм).
Теперь мы можем загрузить код, приведённый ниже, на нашу плату Arduino UNO WiFi Rev2.

#include <SPI.h>
#include <WiFiNINA.h>

void setup() {
  //Initialize serial and wait for port to open:
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }

  // check for the WiFi module:
  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println("Communication with WiFi module failed!");
    // don't continue
    while (true);
  }

  String fv = WiFi.firmwareVersion();
  if (fv < WIFI_FIRMWARE_LATEST_VERSION) {
    Serial.println("Please upgrade the firmware");
  }

  // print your MAC address:
  byte mac[6];
  WiFi.macAddress(mac);
  Serial.print("MAC: ");
  printMacAddress(mac);
}

void loop() {
  // scan for existing networks:
  Serial.println("Scanning available networks...");
  listNetworks();
  delay(10000);
}

void listNetworks() {
  // scan for nearby networks:
  Serial.println("** Scan Networks **");
  int numSsid = WiFi.scanNetworks();
  if (numSsid == -1) {
    Serial.println("Couldn't get a wifi connection");
    while (true);
  }

  // print the list of networks seen:
  Serial.print("number of available networks:");
  Serial.println(numSsid);

  // print the network number and name for each network found:
  for (int thisNet = 0; thisNet < numSsid; thisNet++) {
    Serial.print(thisNet);
    Serial.print(") ");
    Serial.print(WiFi.SSID(thisNet));
    Serial.print("\tSignal: ");
    Serial.print(WiFi.RSSI(thisNet));
    Serial.print(" dBm");
    Serial.print("\tEncryption: ");
    printEncryptionType(WiFi.encryptionType(thisNet));
  }
}

void printEncryptionType(int thisType) {
  // read the encryption type and print out the title:
  switch (thisType) {
    case ENC_TYPE_WEP:
      Serial.println("WEP");
      break;
    case ENC_TYPE_TKIP:
      Serial.println("WPA");
      break;
    case ENC_TYPE_CCMP:
      Serial.println("WPA2");
      break;
    case ENC_TYPE_NONE:
      Serial.println("None");
      break;
    case ENC_TYPE_AUTO:
      Serial.println("Auto");
      break;
    case ENC_TYPE_UNKNOWN:
    default:
      Serial.println("Unknown");
      break;
  }
}

void printMacAddress(byte mac[]) {
  for (int i = 5; i >= 0; i--) {
    if (mac[i] < 16) {
      Serial.print("0");
    }
    Serial.print(mac[i], HEX);
    if (i > 0) {
      Serial.print(":");
    }
  }
  Serial.println();
}

Тестирование

После загрузки кода на плату нам нужно открыть Serial Monitor. Когда мы его откроем, сначала мы увидим напечатанный MAC-адрес нашей платы, за которым следует текст "Scanning available networks". Через 10 секунд сканирования доступные сети будут перечислены вместе с информацией о каждой сети.

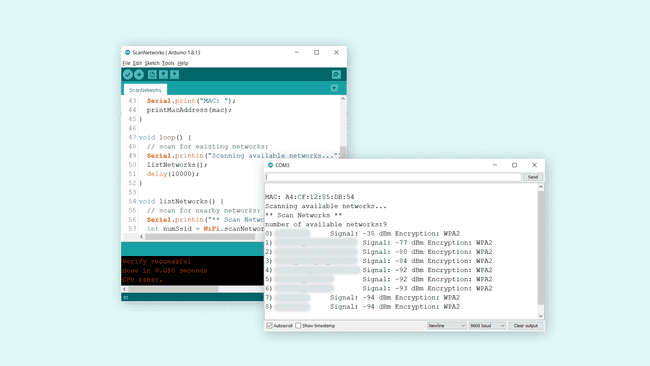

Список всех доступных сетей в Serial Monitor.

Если мы посмотрим внимательнее на сеть #1 в списке, мы увидим, что сигнал составляет -38 дБм. Когда проводился этот тест, плата находилась всего в одном метре от маршрутизатора, поэтому мощность сигнала отличная.

Но если мы посмотрим на другие сети, мы увидим, что сигнал доходит до -94 дБм, что очень слабо. Если бы мы попытались подключить компьютер к этой сети, это, скорее всего, не удалось бы.

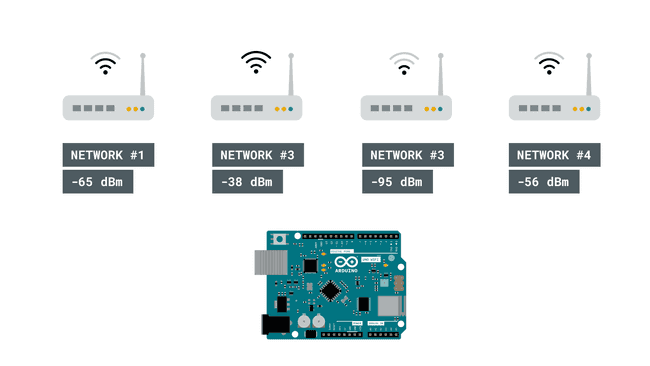

Маршрутизаторы с соответствующей мощностью сигнала.

Устранение неполадок

Если код не работает, есть несколько распространённых проблем, которые можно проверить:

Не установлена библиотека WiFiNINA.
Не установлены драйверы для Arduino UNO WiFi Rev2.
Не выбран правильный порт.

Заключение

В этом руководстве мы создали простой Wi-Fi сканер, который выводит все доступные сети в радиусе действия нашего Arduino UNO WiFi Rev2. Эта функция существует практически в любом устройстве, которое может подключаться к Интернету, и может быть весьма полезным инструментом для экспериментов, например, чтобы определить, как далеко наши устройства могут находиться от шлюза (маршрутизатора), чтобы работать корректно.
