ESP8266 NodeMCU с датчиком BMP388 – барометр/альтиметр (Arduino IDE)

BMP388 – это крошечный и точный абсолютный барометрический датчик давления. Благодаря своей точности он часто используется для оценки высоты в приложениях для дронов. Он также может использоваться для навигации в помещении/на улице, GPS-приложений и других задач. В этом руководстве вы узнаете, как использовать датчик давления BMP388 с платой Arduino – мы покажем схему подключения и пример кода.

В этом руководстве мы рассмотрим:

Распиновка BMP388
Подключение BMP388 к ESP8266
Получение давления, высоты и температуры BMP388 с помощью Arduino
Веб-сервер ESP8266 NodeMCU с BMP388

У нас есть похожее руководство для платы ESP32: :doc:`ESP32 с датчиком BMP388 барометр/альтиметр (Arduino) </esp32/rnt/esp32-bmp388-arduino/index>`_

Знакомство с барометрическим датчиком BMP388 

BMP388 – это точный, маломощный, малошумящий абсолютный барометрический датчик давления, который измеряет абсолютное давление и температуру. Поскольку давление изменяется с высотой, мы также можем оценить высоту с высокой точностью. По этой причине этот датчик удобен для приложений дронов и навигации. Вы также можете использовать его для других приложений:

расчёт вертикальной скорости;
интернет вещей;
прогноз погоды и метеостанции;
медицинские приложения;
фитнес-приложения;
и другие…

Мы используем датчик BMP388 в виде модуля, как показано на рисунке ниже. Он также доступен в других форматах.

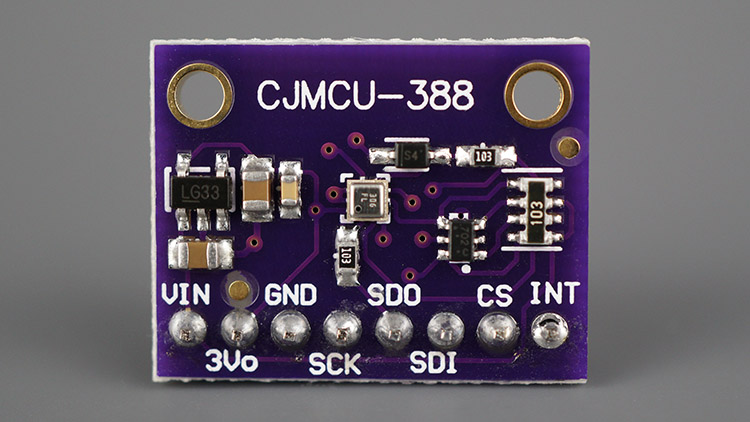

Передняя сторона модуля датчика BMP388 - высота, давление, температура

На следующем рисунке показана другая сторона датчика.

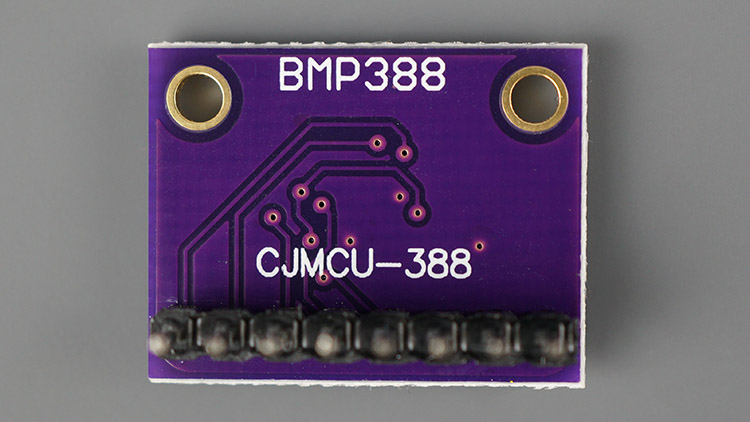

Задняя сторона модуля датчика BMP388 - высота, давление, температура

Технические характеристики BMP388 

В следующей таблице показаны основные характеристики датчика BMP388. Для получения дополнительной информации обратитесь к даташиту.

Диапазон работы	300–1250 гПа (давление), -40…+85 °C (температура)
Интерфейс	I2C и SPI
Средний типичный ток потребления	3,4 мкА при 1 Гц
Абсолютная точность давления (тип.), P=900…1100 гПа (T=25…40 °C)	±0,5 гПа
Относительная точность давления (тип.), P=900…1100 гПа (T=25…40 °C)	±0,08 гПа
Шум давления (наименьшая полоса пропускания, наивысшее разрешение)	0,03 Па
Максимальная частота дискретизации	200 Гц

Распиновка BMP388 

Вот распиновка модуля BMP388, который мы используем – она может немного отличаться для других модулей.

VIN	Питание датчика (5 В)
3V3	Питание датчика (3,3 В)
GND	Общий GND
SCK	Вывод SCL для I2C-связи; вывод SCK для SPI-связи
SDO	Вывод SDO (MISO) для SPI-связи
SDI	Вывод SDI (MOSI) для SPI-связи; вывод SDA для I2C-связи
CS	Вывод выбора чипа (Chip Select) для SPI-связи
INT	Вывод прерывания

Интерфейс BMP388 

Как упоминалось ранее, датчик BMP388 поддерживает интерфейсы I2C и SPI.

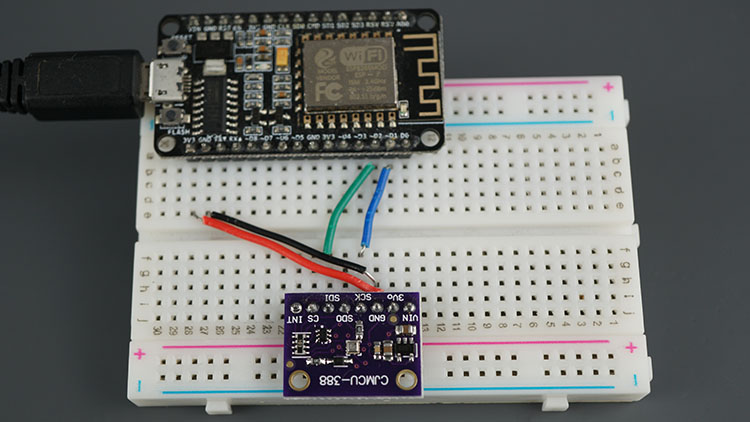

ESP8266 NodeMCU датчик BMP388 высота давление температура Arduino

BMP388 I2C

Для использования протокола связи I2C используйте следующие выводы:

BMP388	ESP8266
SDI (SDA)	GPIO 4 (D2)
SCK (SCL)	GPIO 5 (D1)

BMP388 SPI 

Для использования протокола связи SPI используйте следующие выводы:

BMP388	ESP8266
SCK	GPIO 14 (D5)
SDI (MOSI)	GPIO 13 (D7)
SDO (MISO)	GPIO 12 (D6)
CS (Chip Select)	GPIO 15 (D8)

Необходимые компоненты 

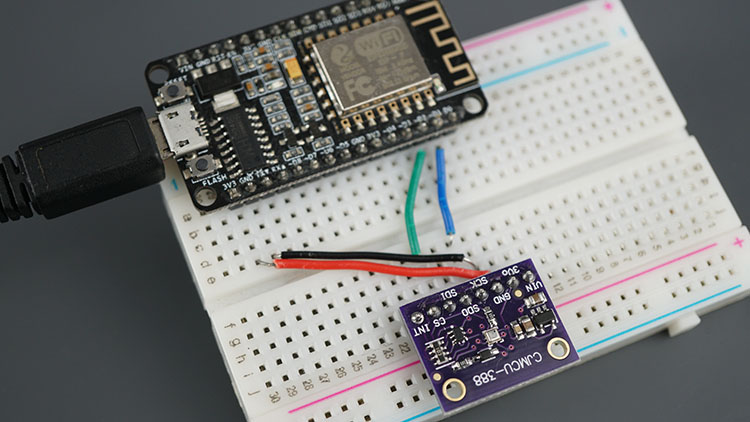

ESP8266 NodeMCU модуль датчика BMP388 высота давление температура

Для выполнения этого руководства вам понадобятся следующие компоненты:

Вы можете использовать ссылки выше или перейти напрямую на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Схема – ESP8266 NodeMCU с BMP388 

BMP388 может обмениваться данными по протоколам связи I2C или SPI.

ESP8266 с BMP388 через I2C

Следуйте следующей схеме подключения, чтобы подключить BMP388 к ESP8266 с использованием выводов I2C по умолчанию.

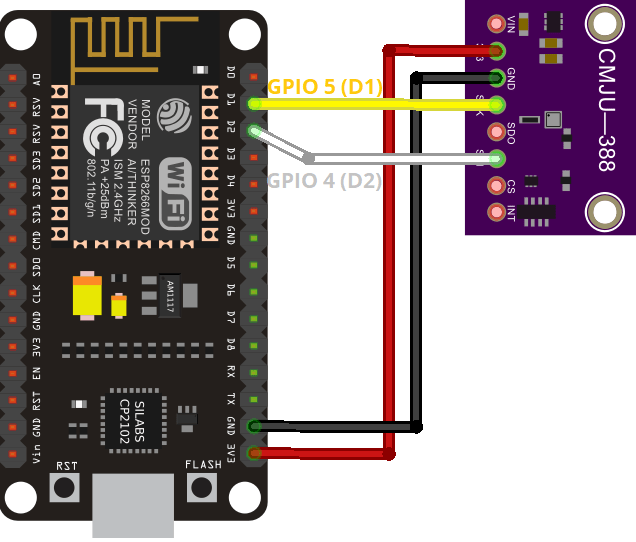

Схема подключения ESP8266 BMP388 I2C с Arduino

ESP8266 с BMP388 через SPI

В качестве альтернативы вы можете захотеть использовать протокол связи SPI. В этом случае следуйте следующей схеме подключения, чтобы подключить BMP388 к ESP8266 с использованием выводов SPI по умолчанию.

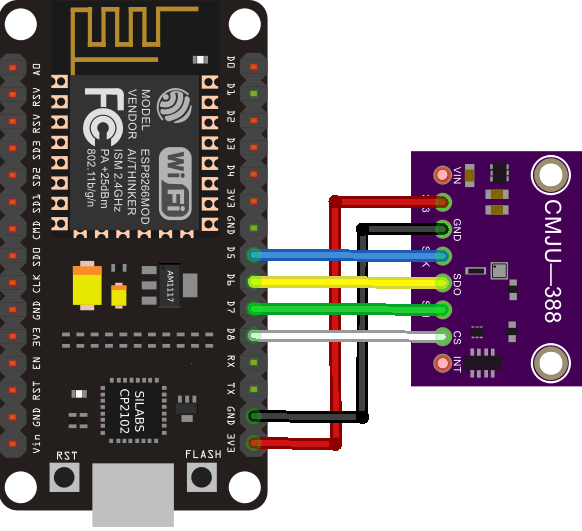

Схема подключения ESP8266 BMP388 SPI с Arduino

Подготовка Arduino IDE 

Мы будем программировать плату ESP8266 с помощью Arduino IDE. Поэтому убедитесь, что у вас установлено дополнение ESP8266. Следуйте следующему руководству:

:doc:`Установка платы ESP8266 в Arduino IDE </esp32/rnt/how-to-install-esp8266-board-arduino-ide/index>`_

Если вы хотите использовать VS Code с расширением PlatformIO, следуйте следующему руководству, чтобы узнать, как программировать ESP8266:

:doc:`Начало работы с VS Code и PlatformIO IDE для ESP32 и ESP8266 (Windows, Mac OS X, Linux Ubuntu) </esp32/rnt/vs-code-platformio-ide-esp32-esp8266-arduino/index>`_

Установка библиотеки Adafruit BMP3XX 

Существуют различные библиотеки, совместимые с датчиком BMP388 и ESP8266. В этом руководстве мы будем использовать библиотеку Adafruit BMP3XX.

Следуйте следующим шагам для установки библиотеки в вашу Arduino IDE:

Откройте Arduino IDE и перейдите в Sketch > Include Library > Manage Libraries. Должен открыться менеджер библиотек.

Найдите «adafruit bmp3xx» в поле поиска и установите библиотеку.

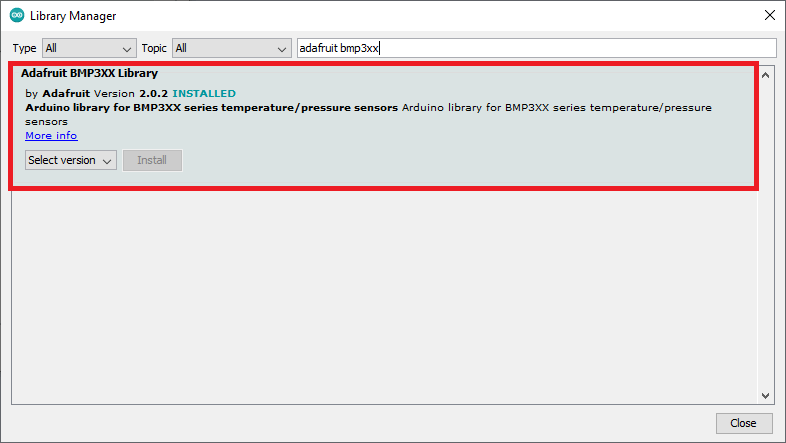

Установка библиотеки Adafruit bmp3xx в Arduino IDE

Установка библиотеки Adafruit_Sensor 

Для использования библиотеки BMP3XX вам также нужно установить библиотеку Adafruit_Sensor. Следуйте следующим шагам для установки библиотеки в вашу Arduino IDE:

Перейдите в Sketch > Include Library > Manage Libraries и введите «Adafruit Unified Sensor» в поле поиска. Прокрутите вниз, чтобы найти библиотеку, и установите её.

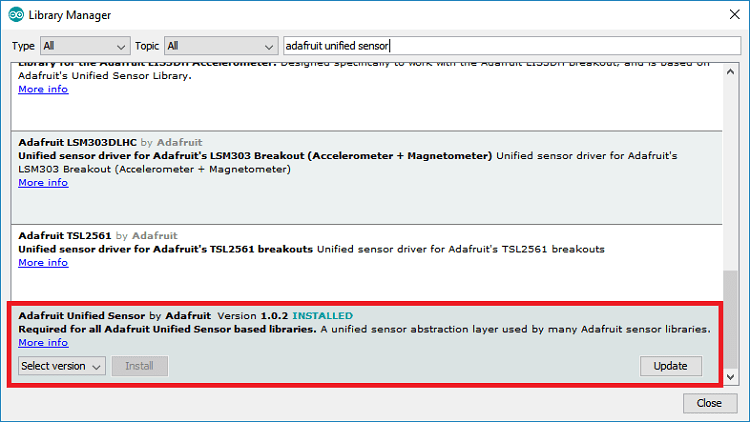

Установка библиотеки Adafruit Unified Sensor Driver

После установки библиотек перезапустите Arduino IDE.

Код – чтение давления, высоты и температуры BMP388 

Лучший способ познакомиться с новым датчиком – начать с базового примера, предоставленного библиотекой.

После установки библиотеки BMP3XX откройте Arduino IDE и перейдите в File > Examples > Adafruit BMP3XX Library > bmp3XX_simpletest. Мы внесли несколько изменений, чтобы сделать его полностью совместимым с ESP8266.

/***************************************************************************
  This is a library for the BMP3XX temperature & pressure sensor. Designed
  specifically to work with the Adafruit BMP388 Breakout
  ----> http://www.adafruit.com/products/3966
  These sensors use I2C or SPI to communicate, 2 or 4 pins are required
  to interface. Adafruit invests time and resources providing this open
  source code, please support Adafruit and open-source hardware by
  purchasing products from Adafruit!
  Written by Limor Fried & Kevin Townsend for Adafruit Industries.
  BSD license, all text above must be included in any redistribution
 ***************************************************************************/

// Complete project details: https://RandomNerdTutorials.com/esp8266-nodemcu-bmp388-arduino/

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_Sensor.h>
#include "Adafruit_BMP3XX.h"

#define BMP_SCK 14
#define BMP_MISO 12
#define BMP_MOSI 13
#define BMP_CS 15

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BMP3XX bmp;

void setup() {
  Serial.begin(115200);
  while (!Serial);
  Serial.println("Adafruit BMP388 / BMP390 test");

  if (!bmp.begin_I2C()) {   // hardware I2C mode, can pass in address & alt Wire
  //if (! bmp.begin_SPI(BMP_CS)) {  // hardware SPI mode
  //if (! bmp.begin_SPI(BMP_CS, BMP_SCK, BMP_MISO, BMP_MOSI)) {  // software SPI mode
    Serial.println("Could not find a valid BMP3 sensor, check wiring!");
    while (1);
  }

  // Set up oversampling and filter initialization
  bmp.setTemperatureOversampling(BMP3_OVERSAMPLING_8X);
  bmp.setPressureOversampling(BMP3_OVERSAMPLING_4X);
  bmp.setIIRFilterCoeff(BMP3_IIR_FILTER_COEFF_3);
  bmp.setOutputDataRate(BMP3_ODR_50_HZ);
}

void loop() {
  if (! bmp.performReading()) {
    Serial.println("Failed to perform reading :(");
    return;
  }
  Serial.print("Temperature = ");
  Serial.print(bmp.temperature);
  Serial.println(" *C");

  Serial.print("Pressure = ");
  Serial.print(bmp.pressure / 100.0);
  Serial.println(" hPa");

  Serial.print("Approx. Altitude = ");
  Serial.print(bmp.readAltitude(SEALEVELPRESSURE_HPA));
  Serial.println(" m");

  Serial.println();
  delay(2000);
}

Просмотреть исходный код

Давление на уровне моря 

Для получения более точных результатов давления и высоты мы рекомендуем настроить давление на уровне моря для вашего местоположения в переменной SEALEVELPRESSURE_HPA:

#define SEALEVELPRESSURE_HPA (1013.25)

Стандартное значение составляет 1013,25 гПа. Для получения более точных результатов проверьте давление на уровне моря в вашем местоположении. Вы можете использовать этот сайт для проверки давления на уровне моря.

Как работает код 

Продолжайте читать этот раздел, чтобы узнать, как работает код, или перейдите к разделу Демонстрация.

Библиотеки 

Код начинается с подключения необходимых библиотек: библиотека Wire для использования I2C, библиотека SPI (если вы хотите использовать SPI вместо I2C), Adafruit_Sensor и Adafruit_BMP3XX для взаимодействия с датчиком BMP388.

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_Sensor.h>
#include "Adafruit_BMP3XX.h"

SPI-связь 

Мы предпочитаем использовать протокол связи I2C с датчиком. Однако код подготовлен на случай, если вы хотите использовать SPI. Следующие строки кода определяют выводы SPI.

#define BMP_SCK 14
#define BMP_MISO 12
#define BMP_MOSI 13
#define BMP_CS 15

Давление на уровне моря 

Создаётся переменная SEALEVELPRESSURE_HPA.

#define SEALEVELPRESSURE_HPA (1013.25)

Эта переменная сохраняет давление на уровне моря в гектопаскалях (эквивалентно миллибарам). Эта переменная используется для оценки высоты при заданном давлении путём сравнения его с давлением на уровне моря. В этом примере используется значение по умолчанию, но для точных результатов замените значение текущим давлением на уровне моря в вашем местоположении. Вы можете использовать этот сайт для проверки давления на уровне моря.

setup()

В setup() запускается последовательная связь.

Serial.begin(115200);

Инициализация датчика BMP388 I2C

В этом примере по умолчанию используется протокол связи I2C. Следующая строка запускает объект Adafruit_BMP3XX с именем bmp на выводах I2C ESP8266 по умолчанию: GPIO 5 (SCL), GPIO 4 (SDA).

if (!bmp.begin_I2C()) {   // hardware I2C mode, can pass in address & alt Wire

Для использования SPI вам нужно закомментировать эту предыдущую строку и раскомментировать одну из следующих строк для аппаратного SPI (использование выводов SPI по умолчанию и выбор вывода CS) или программного SPI (использование любых выводов).

//if (! bmp.begin_SPI(BMP_CS)) {  // hardware SPI mode
//if (! bmp.begin_SPI(BMP_CS, BMP_SCK, BMP_MISO, BMP_MOSI)) {  // software SPI mode

Настройте следующие параметры (передискретизация и фильтр) для датчика.

// Set up oversampling and filter initialization
bmp.setTemperatureOversampling(BMP3_OVERSAMPLING_8X);
bmp.setPressureOversampling(BMP3_OVERSAMPLING_4X);
bmp.setIIRFilterCoeff(BMP3_IIR_FILTER_COEFF_3);
bmp.setOutputDataRate(BMP3_ODR_50_HZ);

Для увеличения разрешения необработанных данных датчика он поддерживает передискретизацию. Мы будем использовать параметры передискретизации по умолчанию, но вы можете их изменить.

setTemperatureOversampling(): установка передискретизации температуры.
setPressureOversampling(): установка передискретизации давления.

Эти методы могут принимать один из следующих параметров:

BMP3_NO_OVERSAMPLING
BMP3_OVERSAMPLING_2X
BMP3_OVERSAMPLING_4X
BMP3_OVERSAMPLING_8X
BMP3_OVERSAMPLING_16X
BMP3_OVERSAMPLING_32X

Функция setIIRFilterCoeff() устанавливает коэффициент фильтра (в отсчётах). Он может быть:

BMP3_IIR_FILTER_DISABLE (без фильтрации)
BMP3_IIR_FILTER_COEFF_1
BMP3_IIR_FILTER_COEFF_3
BMP3_IIR_FILTER_COEFF_7
BMP3_IIR_FILTER_COEFF_15
BMP3_IIR_FILTER_COEFF_31
BMP3_IIR_FILTER_COEFF_63
BMP3_IIR_FILTER_COEFF_127

Установите частоту выходных данных с помощью функции setOutputDataRate(). Она может принимать одну из следующих опций:

BMP3_ODR_200_HZ, BMP3_ODR_100_HZ, BMP3_ODR_50_HZ, BMP3_ODR_25_HZ, BMP3_ODR_12_5_HZ, BMP3_ODR_6_25_HZ, BMP3_ODR_3_1_HZ, BMP3_ODR_1_5_HZ, BMP3_ODR_0_78_HZ, BMP3_ODR_0_39_HZ, BMP3_ODR_0_2_HZ, BMP3_ODR_0_1_HZ, BMP3_ODR_0_05_HZ, BMP3_ODR_0_02_HZ, BMP3_ODR_0_01_HZ, BMP3_ODR_0_006_HZ, BMP3_ODR_0_003_HZ или BMP3_ODR_0_001_HZ

loop()

В loop() мы получим измерения от датчика BMP388.

Сначала сообщите датчику о необходимости получить новые показания с помощью bmp.performReading().

if (! bmp.performReading()) {
  Serial.println("Failed to perform reading :(");
  return;
}

Затем получите и выведите показания температуры, давления и высоты следующим образом:

Serial.print("Temperature = ");
Serial.print(bmp.temperature);
Serial.println(" *C");

Serial.print("Pressure = ");
Serial.print(bmp.pressure / 100.0);
Serial.println(" hPa");

Serial.print("Approx. Altitude = ");
Serial.print(bmp.readAltitude(SEALEVELPRESSURE_HPA));
Serial.println(" m");

Вы получаете каждое конкретное показание следующим образом:

bmp.temperature: возвращает показание температуры
bmp.pressure: возвращает показание давления
bmp.readAltitude(SEALEVELPRESSURE_HPA): возвращает оценку высоты

Демонстрация 

После ввода давления на уровне моря для вашего местоположения вы можете загрузить код на вашу плату. В Arduino IDE перейдите в Tools > Boards и выберите вашу плату. Затем в Tools > Port выберите COM-порт.

После загрузки откройте Serial Monitor на скорости 115200 бод. Показания будут выведены в Serial Monitor.

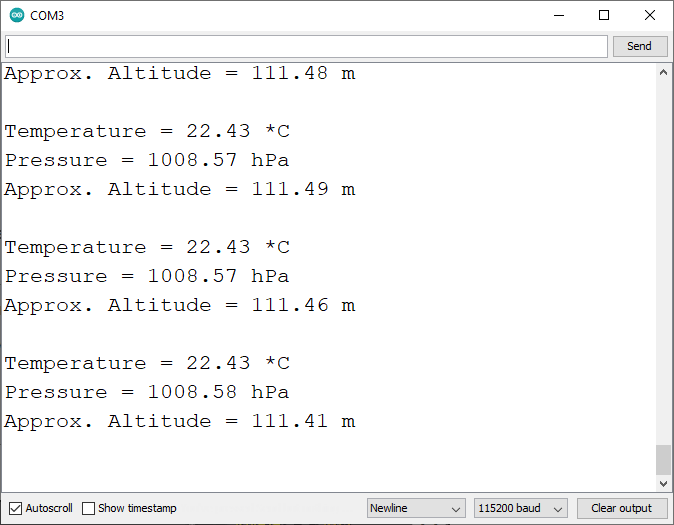

BMP388 высота давление отображение Serial Monitor

Обратите внимание, что если вы увеличите высоту датчика, это отразится в показании высоты. Оценка высоты довольно точная. Она может обнаруживать небольшие изменения в диапазоне сантиметров или дюймов. Вы можете проверить это, сравнив получаемую высоту с высотой вашего местоположения. Чтобы узнать высоту вашего местоположения, вы можете использовать этот сайт.

Веб-сервер ESP8266 NodeMCU с BMP388 

В этом разделе мы приводим пример веб-сервера, который вы можете создать с ESP8266 для отображения показаний BMP388 на веб-странице.

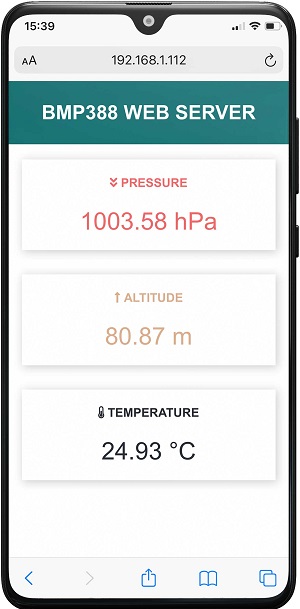

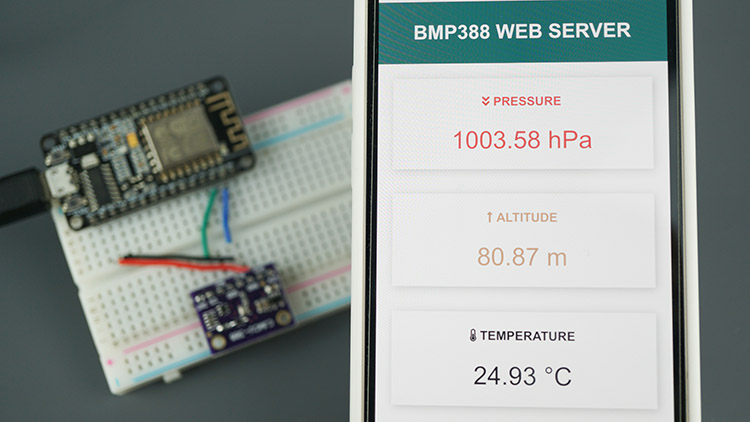

ESP8266 NodeMCU датчик BMP388 высота давление температура Arduino веб-сервер

Установка библиотек – Async Web Server 

Для создания веб-сервера вам необходимо установить следующие библиотеки. Нажмите на ссылки ниже, чтобы скачать библиотеки.

Эти библиотеки недоступны для установки через менеджер библиотек Arduino, поэтому вам нужно скопировать файлы библиотек в папку библиотек Arduino. В качестве альтернативы, в Arduino IDE вы можете перейти в Sketch > Include Library > Add .zip Library и выбрать только что скачанные библиотеки.

Код 

Затем загрузите следующий код на вашу плату (введите ваш SSID и пароль).

/*********
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/esp8266-nodemcu-bmp388-arduino/
  Permission is hereby granted, free of charge, to any person obtaining a copy
  of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all
  copies or substantial portions of the Software.
*********/

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP3XX.h>
#include <ESP8266WiFi.h>
#include <ESPAsyncWebServer.h>

// Replace with your network credentials
const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

//Uncomment if using SPI
/*#define BMP_SCK 14
#define BMP_MISO 12
#define BMP_MOSI 13
#define BMP_CS 15*/

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BMP3XX bmp;

float temp;
float pres;
float alt;

AsyncWebServer server(80);
AsyncEventSource events("/events");

unsigned long lastTime = 0;
unsigned long timerDelay = 30000;  // send readings timer

void getBMPReadings(){
  if (! bmp.performReading()) {
    Serial.println("Failed to perform reading :(");
    return;
  }
  temp = bmp.temperature;
  pres = bmp.pressure / 100.0;
  alt = bmp.readAltitude(SEALEVELPRESSURE_HPA);
}

String processor(const String& var){
  getBMPReadings();
  //Serial.println(var);
  if(var == "TEMPERATURE"){
    return String(temp);
  }
  else if(var == "PRESSURE"){
    return String(pres);
  }
 else if(var == "ALTITUDE"){
    return String(alt);
  }
}

const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE HTML><html>
<head>
  <title>BMP388 Web Server</title>
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <link rel="stylesheet" href="https://use.fontawesome.com/releases/v5.7.2/css/all.css" integrity="sha384-fnmOCqbTlWIlj8LyTjo7mOUStjsKC4pOpQbqyi7RrhN7udi9RwhKkMHpvLbHG9Sr" crossorigin="anonymous">
  <link rel="icon" href="data:,">
  <style>
    html {font-family: Arial; display: inline-block; text-align: center;}
    p {  font-size: 1.2rem;}
    body {  margin: 0;}
    .topnav { overflow: hidden; background-color: #0F7173; color: white; font-size: 1.4rem; }
    .content { padding: 20px; }
    .card { background-color: white; box-shadow: 2px 2px 12px 1px rgba(140,140,140,.5); }
    .cards { max-width: 700px; margin: 0 auto; display: grid; grid-gap: 2rem; grid-template-columns: repeat(auto-fit, minmax(200px, 1fr)); }
    .reading { font-size: 2rem; }
    .card.temperature { color: #272932; }
    .card.altitude { color: #D8A47F; }
    .card.pressure { color: #F05D5E; }
  </style>
</head>
<body>
  <div class="topnav">
    <h3>BMP388 WEB SERVER</h3>
  </div>
  <div class="content">
    <div class="cards">
      <div class="card pressure">
        <h4><i class="fas fa-angle-double-down"></i> PRESSURE</h4><p><span class="reading"><span id="pres">%PRESSURE%</span> hPa</span></p>
      </div>
      <div class="card altitude">
        <h4><i class="fas fa-long-arrow-alt-up"></i> ALTITUDE</h4><p><span class="reading"><span id="alt">%ALTITUDE%</span> m</span></p>
      </div>
      <div class="card temperature">
        <h4><i class="fas fa-thermometer-half"></i> TEMPERATURE</h4><p><span class="reading"><span id="temp">%TEMPERATURE%</span> &deg;C</span></p>
      </div>
    </div>
  </div>
<script>
if (!!window.EventSource) {
 var source = new EventSource('/events');

 source.addEventListener('open', function(e) {
  console.log("Events Connected");
 }, false);
 source.addEventListener('error', function(e) {
  if (e.target.readyState != EventSource.OPEN) {
    console.log("Events Disconnected");
  }
 }, false);

 source.addEventListener('message', function(e) {
  console.log("message", e.data);
 }, false);

 source.addEventListener('temperature', function(e) {
  console.log("temperature", e.data);
  document.getElementById("temp").textContent = e.data;
 }, false);

 source.addEventListener('pressure', function(e) {
  console.log("pressure", e.data);
  document.getElementById("pres").textContent = e.data;
 }, false);

 source.addEventListener('altitude', function(e) {
  console.log("altitude", e.data);
  document.getElementById("alt").textContent = e.data;
 }, false);
}
</script>
</body>
</html>)rawliteral";

void setup() {
  Serial.begin(115200);

  WiFi.mode(WIFI_STA);

  // Set device as a Wi-Fi Station
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Setting as a Wi-Fi Station..");
  }
  Serial.print("Station IP Address: ");
  Serial.println(WiFi.localIP());
  Serial.println();

  // Init BMEP388 sensor
  if (!bmp.begin_I2C()) {   // hardware I2C mode, can pass in address & alt Wire
  //if (! bmp.begin_SPI(BMP_CS)) {  // hardware SPI mode
  //if (! bmp.begin_SPI(BMP_CS, BMP_SCK, BMP_MISO, BMP_MOSI)) {  // software SPI mode
    Serial.println("Could not find a valid BMP3 sensor, check wiring!");
    while (1);
  }
  // Set up oversampling and filter initialization
  bmp.setTemperatureOversampling(BMP3_OVERSAMPLING_8X);
  bmp.setPressureOversampling(BMP3_OVERSAMPLING_4X);
  bmp.setIIRFilterCoeff(BMP3_IIR_FILTER_COEFF_3);
  bmp.setOutputDataRate(BMP3_ODR_50_HZ);

  //Get readings when initializing
  getBMPReadings();

  // Handle Web Server
  server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send(200, "text/html", index_html, processor);
  });

  // Handle Web Server Events
  events.onConnect([](AsyncEventSourceClient *client){
    if(client->lastId()){
      Serial.printf("Client reconnected! Last message ID that it got is: %u\n", client->lastId());
    }
    // send event with message "hello!", id current millis
    // and set reconnect delay to 1 second
    client->send("hello!", NULL, millis(), 10000);
  });
  server.addHandler(&events);
  server.begin();
}

void loop() {
  if ((millis() - lastTime) > timerDelay) {
    getBMPReadings();
    Serial.printf("Pressure = %.2f hPa \n", pres);
    Serial.printf("Altitude = %.2f m \n", alt);
    Serial.printf("Temperature = %.2f ºC \n", temp);
    Serial.println();

    // Send Events to the Web Server with the Sensor Readings
    events.send("ping",NULL,millis());
    events.send(String(pres).c_str(),"pressure",millis());
    events.send(String(alt).c_str(),"altitude",millis());
    events.send(String(temp).c_str(),"temperature",millis());

    lastTime = millis();
  }
}

Просмотреть исходный код

Демонстрация 

После загрузки откройте Serial Monitor на скорости 115200 бод, чтобы получить IP-адрес ESP8266.

Откройте браузер и введите IP-адрес. Вы должны получить доступ к веб-серверу с последними показаниями датчика. Вы можете получить доступ к веб-серверу с вашего компьютера, планшета или смартфона в вашей локальной сети.

Простой веб-сервер ESP8266 NodeMCU BMP388 альтиметр

Показания обновляются автоматически на веб-сервере с помощью Server-Sent Events. Вы можете ознакомиться с :doc:`руководством по Server-Sent Events </esp32/rnt/esp8266-nodemcu-web-server-sent-events-sse/index>`_, чтобы узнать, как это работает.

Заключение 

BMP388 – это маленький и очень точный датчик давления, который позволяет оценивать высоту с большой точностью. Датчик также измеряет температуру. Он отлично подходит для навигации на открытом воздухе/в помещении, дронов, метеостанций и других приложений.

В этом руководстве вы узнали, как использовать датчик с платой разработки ESP8266 и Arduino IDE. Мы надеемся, что это руководство по началу работы было полезным. Кроме того, у нас есть руководства для других популярных датчиков:

:doc:`ESP8266 с датчиком температуры и влажности DHT11/DHT22 с использованием Arduino IDE </esp32/rnt/esp8266-dht11dht22-temperature-and-humidity-web-server-with-arduino-ide/index>`_
:doc:`ESP8266 с BME280 с использованием Arduino IDE (давление, температура, влажность) </esp32/rnt/esp8266-bme280-arduino-ide/index>`_
:doc:`ESP8266 с датчиком окружающей среды BME680 с использованием Arduino IDE (газ, давление, влажность, температура) </esp32/rnt/esp8266-nodemcu-bme680-sensor-arduino/index>`_
ESP8266 датчик температуры DS18B20 с Arduino IDE (одиночный, множественный, веб-сервер)

Узнайте больше о ESP8266 с помощью наших ресурсов:

Спасибо за чтение.
