Raspberry Pi 3 удобный и функциональный микроконтроллер

Raspberry Pi — это на удивление удобный и многофункциональный микроконтроллер.

В этом материале мы расскажем, с какой целью он разрабатывался и какими техническими характеристиками располагает. Информация будет полезна не только инженерам и программистам, но и обычным пользователям, далёким от электроники.

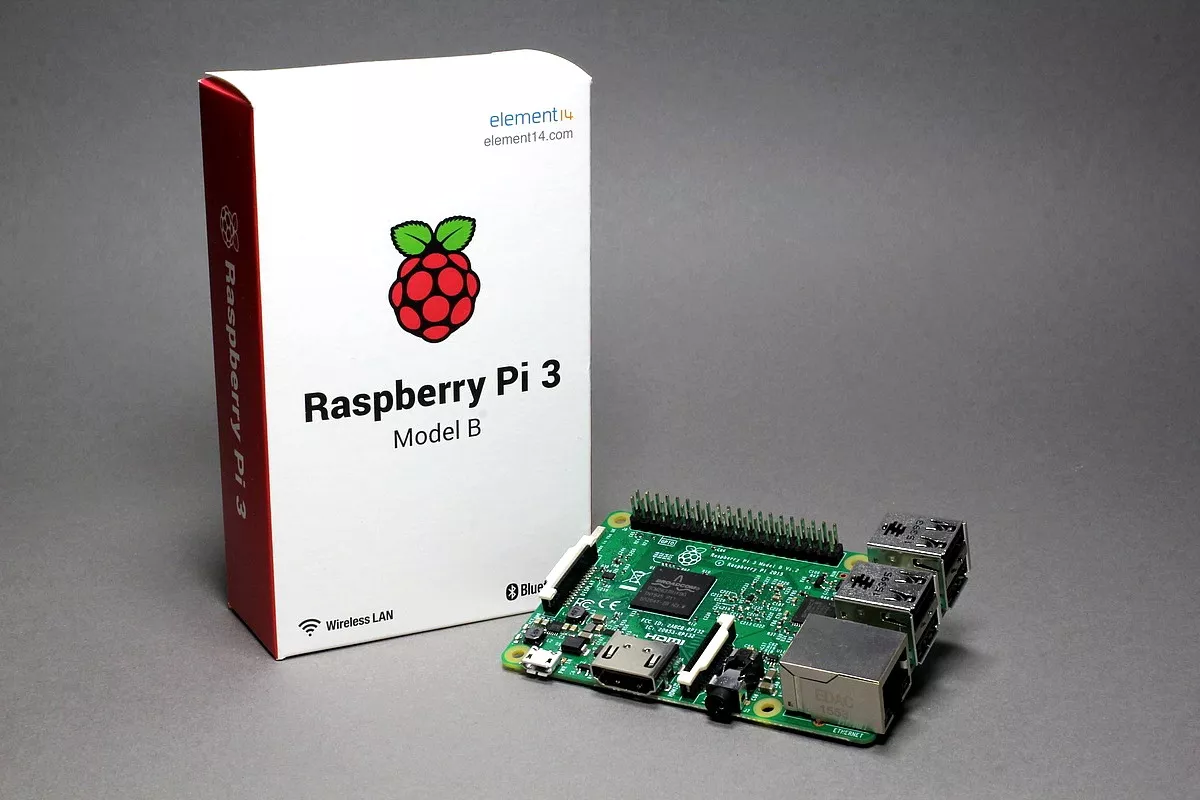

Общая информация о Raspberry Pi 3

На протяжении уже нескольких лет в продаже имеется устройство, по габаритам сравнимое с банковской картой. Многие даже не подозревают о существовании подобного микрокомпьютера, а те, кто знает о нём, зачастую не представляют, чем он может пригодиться обычному пользователю.

Для тех, кто разбирается в электронике, Raspberry Pi 3 — настоящая находка, и это вполне объяснимо. Плату столь компактных размеров можно встроить практически в любую конструкцию — будь то радиоуправляемая машинка или робот.

Тем же, кто далёк от робототехники и программирования, устройство пригодится для мультимедийных целей: просмотра видеороликов и электронных фотоальбомов, а также запуска ретро-игр через специализированные системы-оболочки.

Третья ревизия Raspberry существенно превосходит предшествующие модели как по производительности (улучшенный 64-битный ARM8 чип Cortex-A 53), так и по набору встроенных модулей (WiFi и Bluetooth с поддержкой современных стандартов).

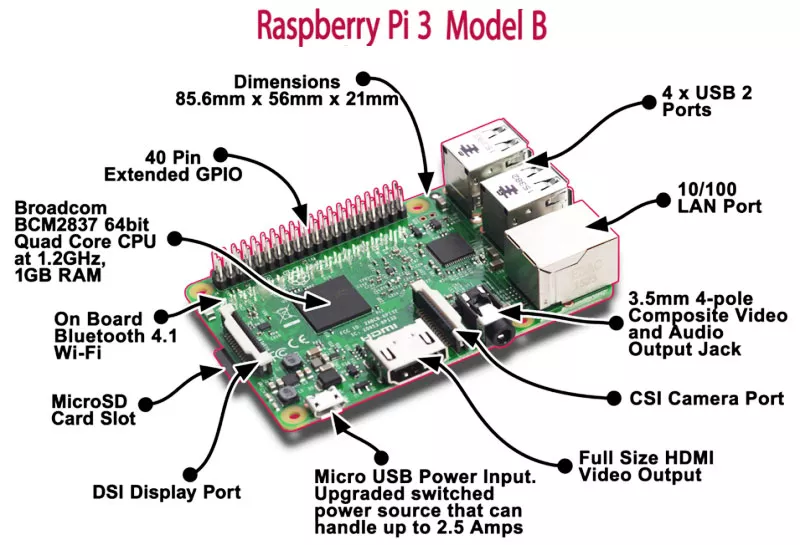

Характеристики устройства

• 4-ядерный процессор, работающий на частоте 1.2GHz;

• встроенные WiFi BCM43438 и Bluetooth c низким энергопотреблением (BLE);

• 1 гигабайт встроенной оперативной памяти;

• 4 порта USB 2.0 и LAN порт для выхода устройства в интернет;

• полноразмерный HDMI разъем, а также аналоговый TV-выход;

• 3.5-разьем для подключения колонок или наушников (этот же разъем выдает аналоговый видеосигнал);

• порт для подключения micro-SD для установки операционной системы;

• специальный коннектор CSI для подключения камеры;

• 4 порта GPIO ввода-вывода.

Размеры платы составляют 85×54 мм без учёта выступающих USB-разъёмов и LAN-порта. Питание подаётся через micro-USB, при этом необходим блок питания с током не менее 2 ампер, поэтому при покупке устройства настоятельно рекомендуется приобрести и подходящий блок питания.

Как использовать устройство?

Что делать, если этот микрокомпьютер оказался у вас в руках? Можно просто установить операционную систему и работать с ним как с обычным ПК.

Мощности устройства хватает для просмотра фильмов, редактирования текстов и сёрфинга в интернете. Raspberry Pi 3 лишён активного охлаждения, поэтому работает абсолютно бесшумно. Однако следует иметь в виду, что чип нагревается при продолжительной нагрузке, и желательно установить на него радиатор.

На сегодняшний день в сети доступны десятки операционных систем для Raspberry. Подавляющее большинство из них построено на ядре Linux, так что если вы ранее не сталкивались с Linux-системами, у вас появится отличный шанс познакомиться с ними. Новичкам рекомендуется начать с Raspbian — ОС, разработанной специально для этого компьютера.

Установка первой операционной системы

Загрузив образ операционной системы в формате img, необходимо записать его на micro-SD карту.

Подсказка

Просто скопировать образ на карту не получится!

У Linux собственная файловая система, поэтому потребуется утилита для записи образов: для Windows — Win32DiskImager, а при работе из-под Linux запись выполняется через консольные команды (пользователи этих систем знакомы с процедурой). Записав образ на карту, вставьте её в микрокомпьютер и включите устройство.

Как правило, дополнительных действий не требуется при использовании Win32DiskImager. Если же запись выполнялась из другой ОС и возникли сложности, вероятно, была нарушена инструкция.

Примечание

Все инструкции по установке можно найти на официальном сайте Raspberry Pi. Для установки других систем используются те же самые команды и утилиты, поэтому трудностей быть не должно.

На кого ориентировано устройство?

Устройство подойдёт каждому — и инженеру, и программисту, и рядовому пользователю. Каждый найдёт ему собственное применение. Для разработчиков предусмотрен разъём GPIO, позволяющий подключать внешние датчики, исполнительные механизмы, кнопки и другую периферию.

В продаже имеются специализированные платы расширения для данного разъёма, а управление ими осуществляется через среды программирования, встроенные в операционную систему. Ну а для обычного пользователя Raspberry Pi — превосходное компактное мультимедийное решение. Как бы то ни было, простой пользователь вполне может вырасти в опытного программиста, и это устройство способно подтолкнуть вас к освоению данной профессии!
