Простой тестер аккумуляторов и батареек на Arduino

Иногда бывает полезно при отсутствии мультиметра иметь под рукой какой-нибудь несложный инструмент, который бы проверял жизнеспособность батареек или аккумуляторов. К счастью, такой инструмент можно сделать своими руками довольно быстро, используя Arduino.

Данный проект достаточно простой и может рассматриваться как учебный, который будет полезен новичкам, начавшим знакомство с популярной платформой Arduino.

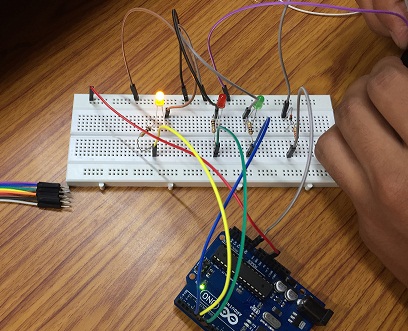

Принцип работы такого тестера довольно прост. Батарея подключается желательно с использованием стабилитрона к аналоговому входу A0, который считывает с помощью АЦП напряжение на этой батарее. К цифровым линиям ввода/вывода 3, 4 и 6 через резисторы 220 Ом подключены зеленый, красный и желтый светодиоды соответственно. Они позволяют индицировать уровень заряда. Для каждого уровня можно запрограммировать свои минимальное и максимальное значения напряжения. Внешне подключение может выглядеть следующим образом.

Ниже приведен код (скетч) для работы тестера батареек и аккумуляторов на основе Arduino.

int greenLed=3; // зеленый светодиод
int redLed=4; // красный светодиод
int yellowLed=6; // желтый светодиод

int analogValue=0; //значение с АЦП
float voltage=0; // значение напряжения



void setup() {

// линии светодиодов настраиваем ны выход
pinMode(greenLed,OUTPUT);
pinMode(redLed,OUTPUT);
pinMode(yellowLed,OUTPUT);
}

void loop() {
  analogValue=analogRead(A0); // считываем значение с аналогового входа A0
  voltage=0.0048*analogValue; // получаем значение напряжения
  if(voltage>=1.6)
  digitalWrite(greenLed,HIGH); // зажигаем зеленый светодиод
  else if(voltage>1.4 && voltage<1.6)
  digitalWrite(yellowLed,HIGH); // зажигаем желтый светодиод
  else if(voltage<=1.4)
  digitalWrite(redLed,HIGH); // зажигаем красный светодиод

  delay(50); // задержка 50 мс
// сбрасываем линии светодиодов в 0
  digitalWrite(redLed,LOW);
  digitalWrite(yellowLed,LOW);
  digitalWrite(greenLed,LOW);

}
