JDY-31 — Bluetooth 3.0 SPP модуль

JDY-31 — довольно простой Bluetooth 3.0 SPP модуль, который можно использовать как замену HC-06. Следует отметить, что это не прямая замена, так как AT-команды не идентичны.

Bluetooth 3.0 — это по-прежнему классический Bluetooth, но с увеличенной теоретической скоростью передачи до 24 Мбит/с.

JDY-31 доступны с платой расширения и без неё.

SMD-платы работают только от 3.3В, будьте осторожны. Плата расширения добавляет совместимость с 5В на входе VCC, но пины RX и TX по-прежнему работают только на 3.3В. Так что всё равно будьте осторожны!

У меня есть SMD-модули без выводов. Я купил их для прямой пайки на печатную плату.

JDY-31 SMD модуль

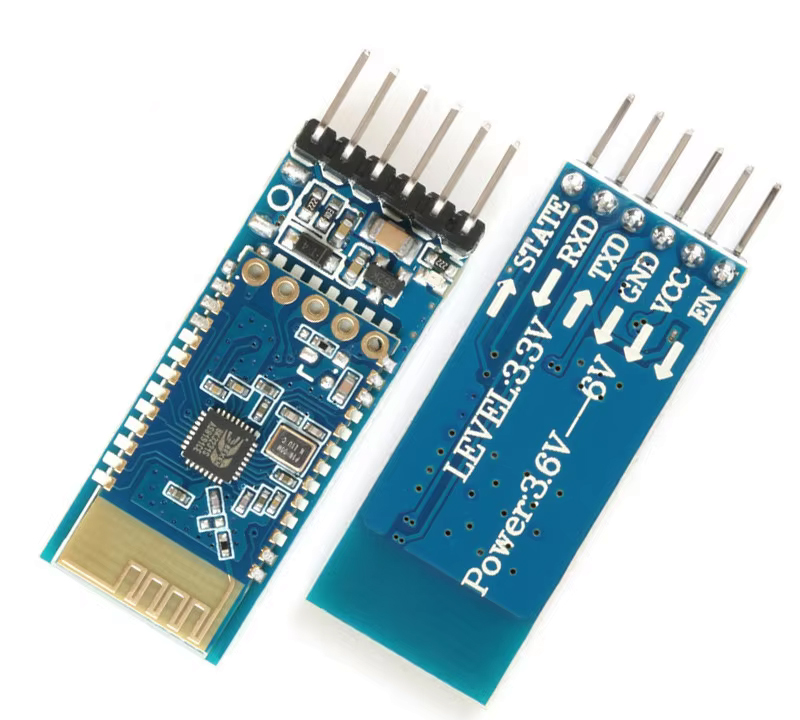

JDY-31 на плате расширения

Основные характеристики JDY-31

Только Slave-устройство
Bluetooth 3.0 SPP / совместим с Bluetooth Classic
Надёжная работа до 30 метров (у HC-06 — 10 метров)
Настраивается через AT-команды по проводному UART
PIN-код по умолчанию: 1234
SMD-модуль имеет 5 пинов. Версия с платой расширения — 6 пинов

Slave-устройства не могут инициировать соединение. Другое устройство (например, Android-телефон) должно установить подключение.

Даташит JDY-31 V1.3 на английском (PDF)

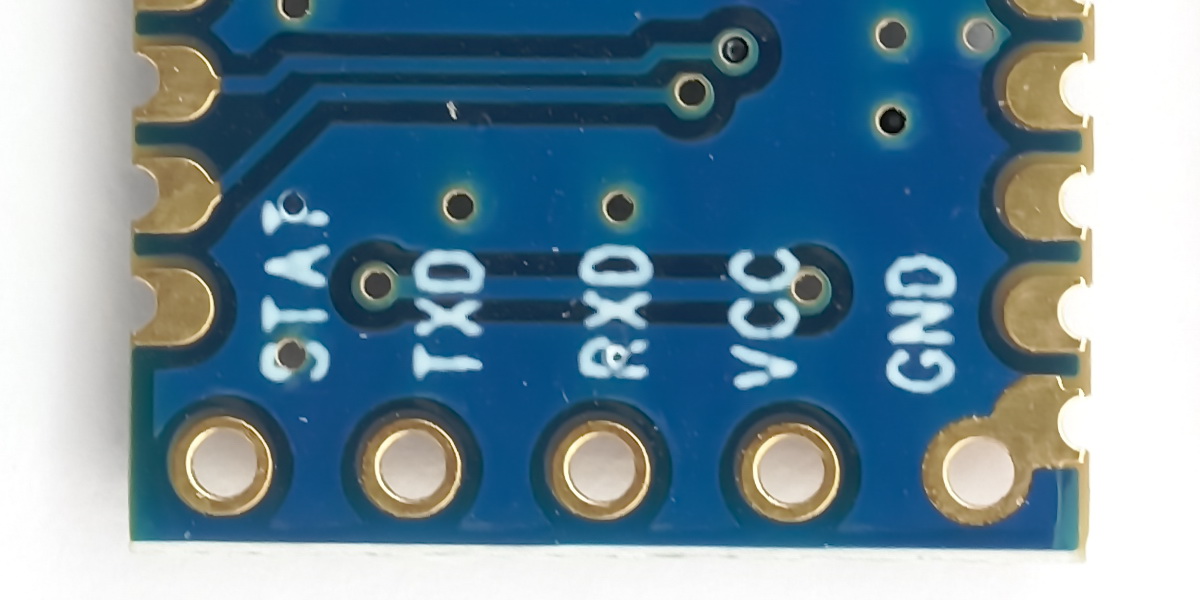

Пины SMD-модуля JDY-31

STATE — Статус подключения. LOW = не подключён. HIGH = подключён
TXD — Выход UART
RXD — Вход UART
VCC — Питание (помните: 3.3В)*
GND — Земля

* SMD-модуль JDY-31 также может работать от 1.8В

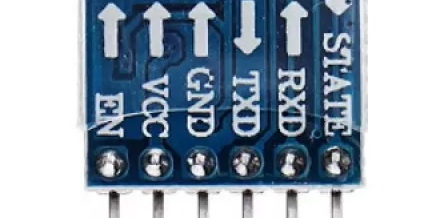

Пины платы расширения JDY-31

Платы расширения довольно стандартные и используются для многих разных Bluetooth-модулей.

STATE — Статус подключения. LOW = не подключён. HIGH = подключён
TXD — Выход UART (3.3В)
RXD — Вход UART (3.3В)
VCC — Питание (от 3.6В до 5В)
GND — Земля
EN — обычно не подключён

Плата расширения обычно включает статусный светодиод.

AT-команды JDY-31

Хотя у JDY-31 больше AT-команд, чем у HC-06, список команд всё ещё довольно ограничен. Базовой команды AT нет, но можно запросить имя модуля через UART, что является бонусом.

Поскольку нет команды AT для проверки работы UART-соединения, используйте вместо неё команду AT+VERSION.

Скорость по умолчанию — 9600, и JDY-31 требует (НЕТ, НАСТАИВАЕТ!), чтобы команды были в верхнем регистре и содержали символы окончания строки (\r\n).

Команда	Описание	Значение по умолчанию
AT+VERSION	Проверка версии прошивки	JDY-31-V1.2*
AT+RESET	Программный сброс модуля
AT+DISC	Разрыв текущего соединения. Можно использовать при активном беспроводном подключении.
AT+LADDR	Запрос MAC-адреса модуля
AT+PIN	Запрос / установка PIN-кода. PIN используется для сопряжения устройств.	1234
AT+BAUD	Запрос / установка скорости UART	9600
AT+NAME	Запрос / установка имени модуля	JDY-31-SPP
AT+DEFAULT	Сброс модуля к заводским настройкам
AT_ENLOG	Включение вывода статуса последовательного порта	1

* JDY-31-V1.2 — последняя версия. Более ранние версии всё ещё можно найти.

Подключение к JDY-31

Сначала нужно подключить модуль. Я использую SMD-модули, которые работают от 3.3В и не имеют выводов. Поэтому у меня немного запутанная схема с пого-пинами (подпружиненные контакты).

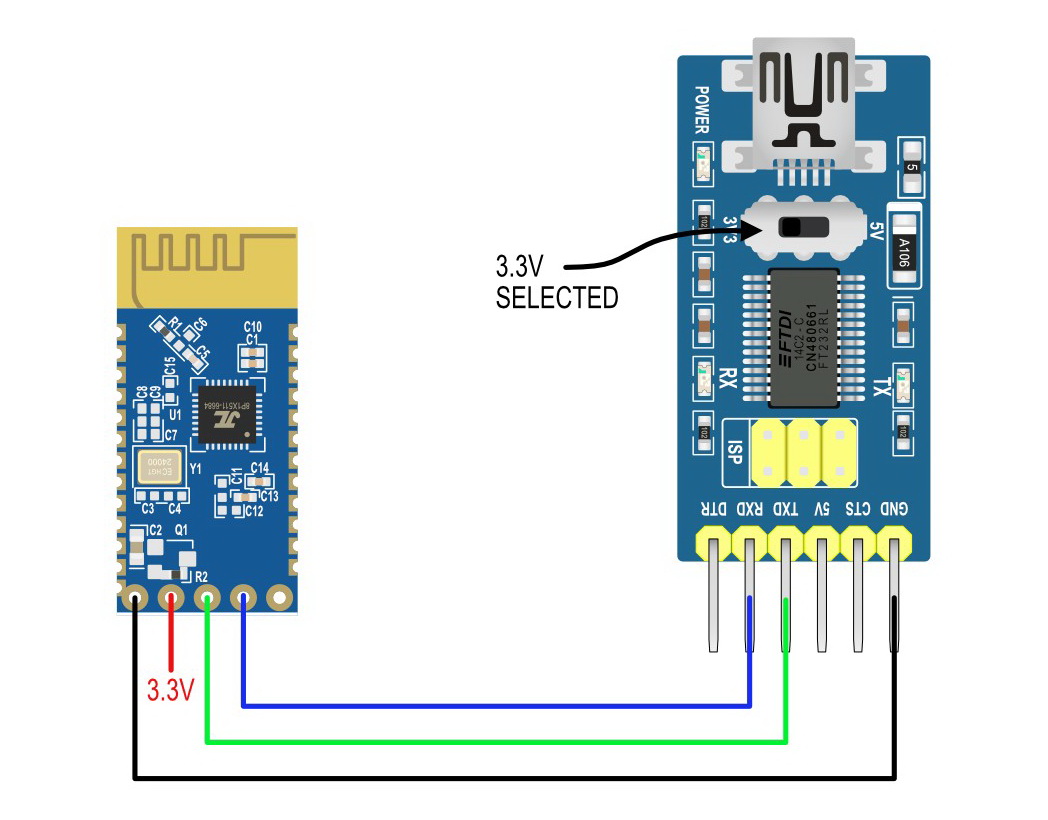

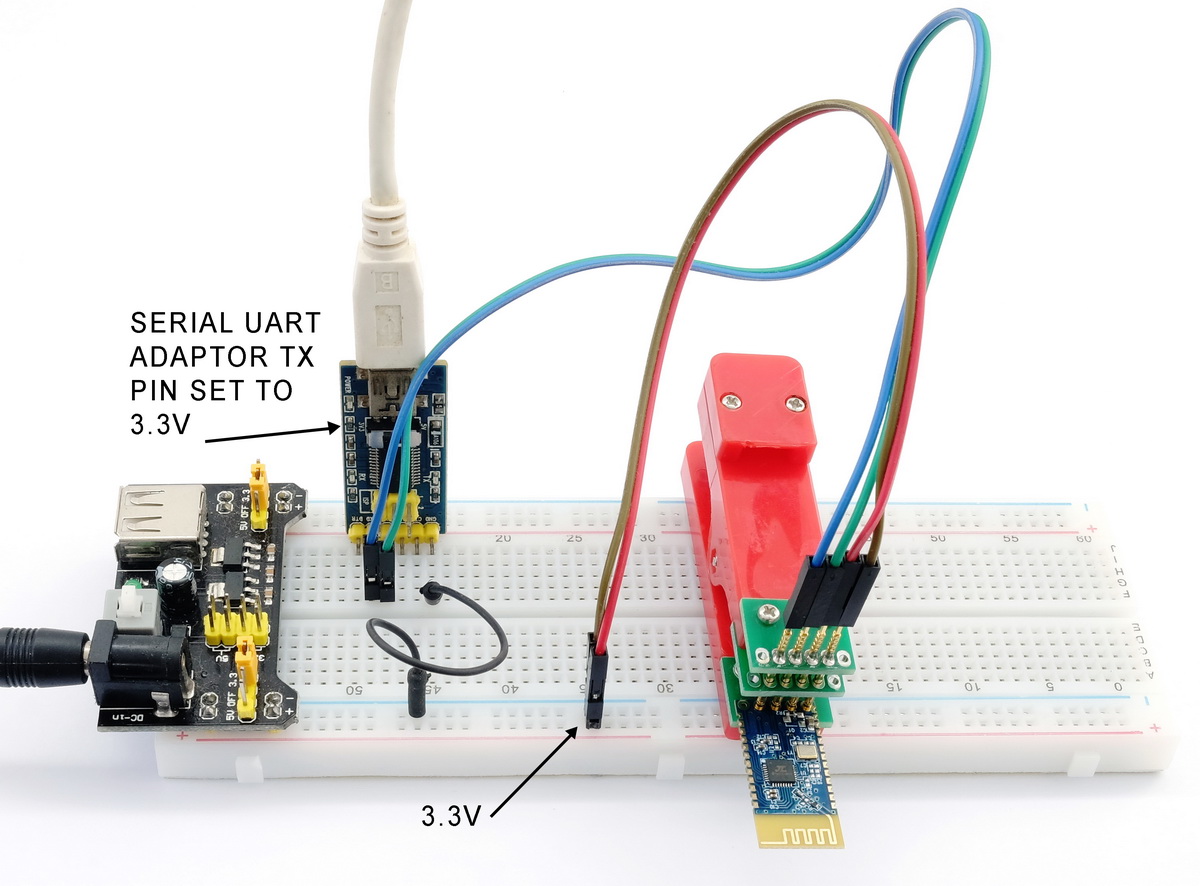

Схема 1. Использование USB-UART адаптера

Я использую макетный блок питания для получения необходимых 3.3В для модуля JDY-31.

USB-UART адаптер переключаемый между 5В и 3.3В, выбран режим 3.3В.

JDY-31 RX → TX пин USB-UART адаптера (установлен на 3.3В)
JDY-31 TX → RX пин USB-UART адаптера
JDY-31 VCC → 3.3В
GND соединены
JDY-31 STATE — не подключён

С модулями на платах расширения будет проще. Просто помните, что пин RX JDY-31 работает на 3.3В.

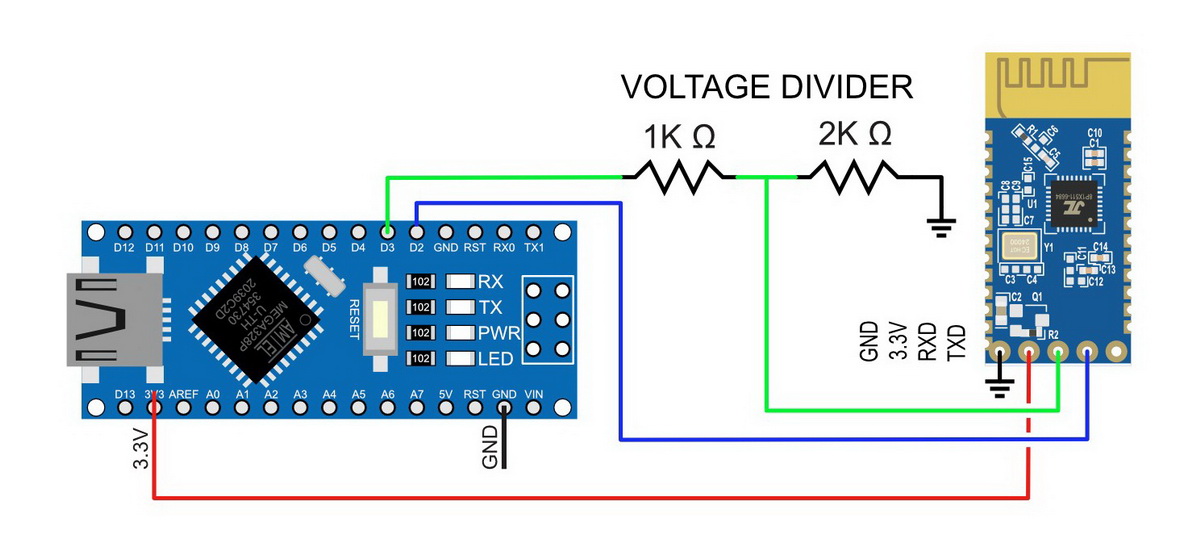

Схема 2. Использование Arduino с скетчем последовательной ретрансляции

JDY-31 RX → Arduino D2
JDY-31 TX → Arduino D3 через делитель напряжения (5В → 3.3В)
JDY-31 VCC → Arduino 3.3V
GND → GND

Arduino воспринимает 3.3В как HIGH, поэтому пин TX JDY-31 (который работает на 3.3В) можно подключить напрямую к пину RX Arduino без необходимости повышения напряжения до 5В.

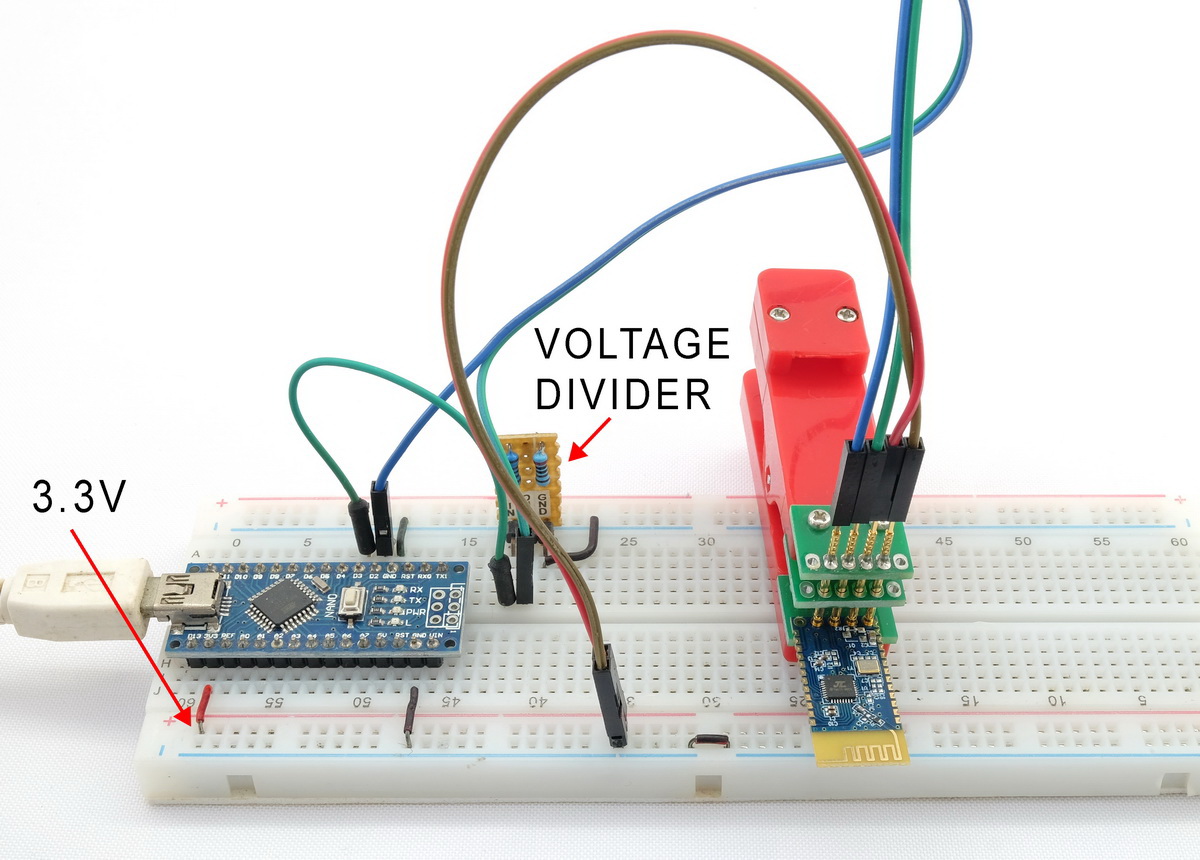

JDY-31 подключение к Arduino на макетной плате

Скетч Arduino для последовательной ретрансляции

Скетч Arduino использует библиотеку SoftwareSerial с D2 как Arduino TX и D3 как Arduino RX.

/*
 *  sketch: SerialPassThrough_SoftwareSerial_Basic
 *  martyncurrey.com
 *
 *  Использование программного Serial для связи с устройством через UART
 *  Всё, что вводится в Serial Monitor, отправляется на подключённое устройство
 *  Всё полученное от устройства копируется в Serial Monitor
 *
 *  Пины
 *  BT VCC к Arduino 5V или Arduino 3.3V.
 *  BT GND к GND
 *  Arduino D2 (Arduino RX) к модулю TX
 *  Arduino D3 (Arduino TX) к модулю RX. Может потребоваться делитель напряжения.
 *
 *  Предполагается использование 5В Arduino
 *  Если устройство 3.3В — добавьте делитель напряжения (5В→3.3В) между Arduino TX и RX устройства
 *  Arduino RX к TX устройства не требует делителя. Arduino распознаёт 3.3В как HIGH
 *
 */

#include <SoftwareSerial.h>
SoftwareSerial softSerial(2, 3); // RX, TX

char c=' ';

void setup()
{

    Serial.begin(9600,SERIAL_8N1 );
    while (!Serial) { ; }

    Serial.print("Sketch:   ");   Serial.println(__FILE__);
    Serial.print("Uploaded: ");   Serial.println(__DATE__);

    softSerial.begin(9600);
    Serial.println("softSerial started at 9600");
    Serial.println("Ready");
}


void loop()
{
    // Чтение из Serial Monitor и отправка на UART-модуль
    if (Serial.available())
    {
        c = Serial.read();
         softSerial.write(c);
    }

    // Чтение из UART-модуля и отправка в Serial Monitor
    if (softSerial.available())
    {
        c = softSerial.read();
        Serial.write(c);
    }

} // void loop()

Проверка имени JDY-31 в эфире

Перед попыткой AT-команд проверим, что модуль включён и транслирует имя. Подключите JDY-31 к питанию и используйте Android-устройство для сканирования Bluetooth-устройств.

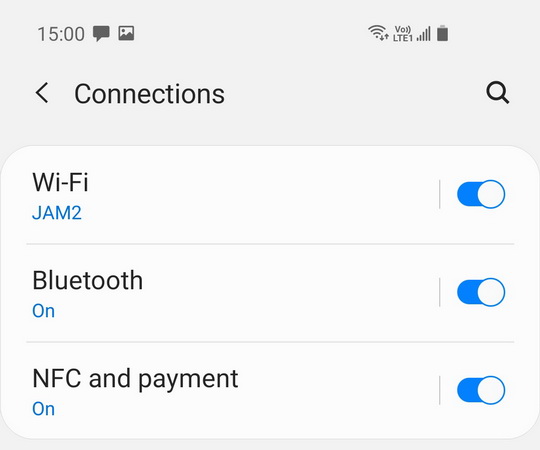

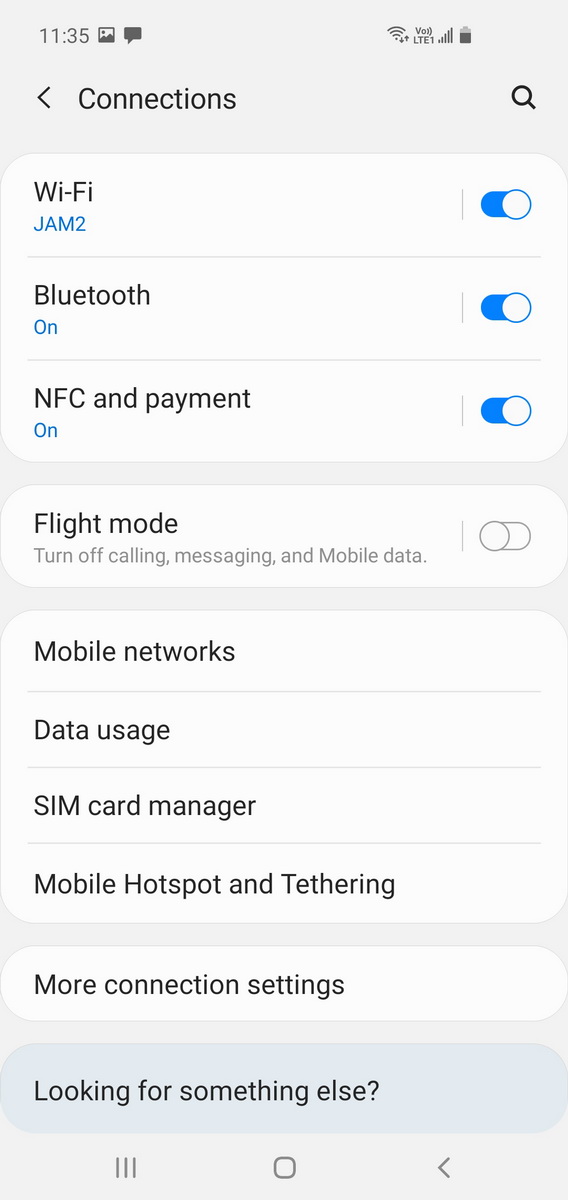

На моём телефоне это Настройки → Подключения → Bluetooth. У вас может быть иначе.

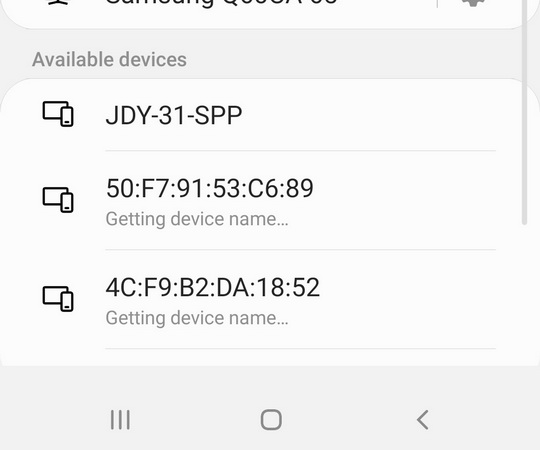

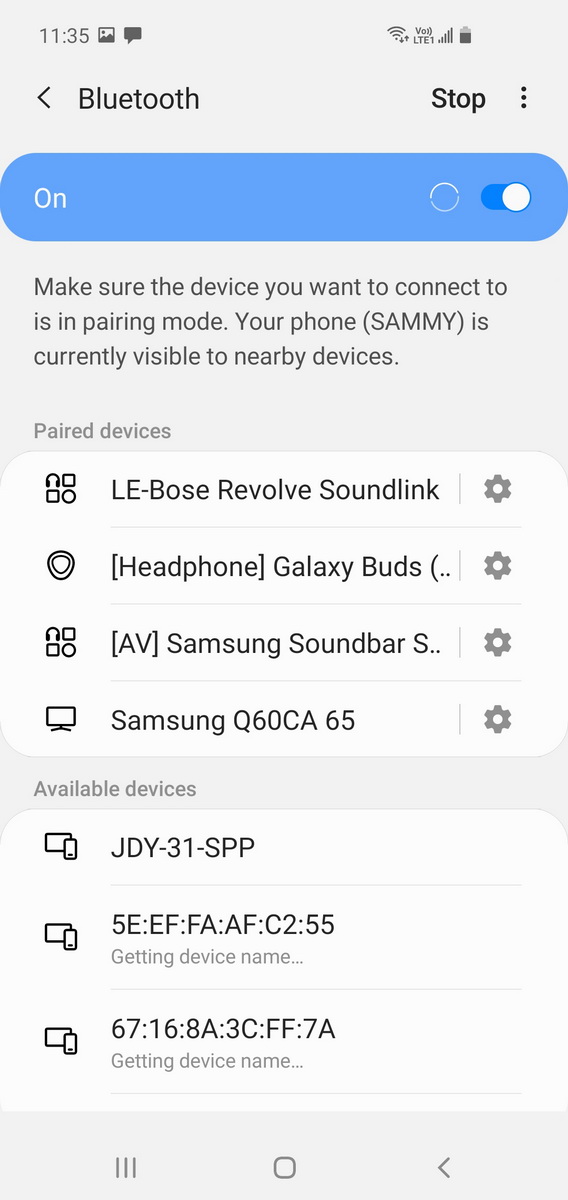

Выполните сканирование, и если планеты выстроились в ряд, JDY-31-SPP появится в списке.

Использование AT-команд

Для общения с JDY-31 я использую Simple Serial Monitor (замена Serial Monitor в Arduino IDE). Если у вас нет Simple Serial Monitor и вы не хотите его устанавливать, Arduino IDE будет почти так же хороша :-)

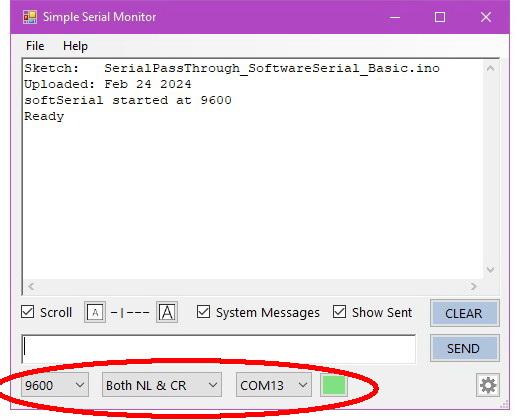

Откройте Simple Serial Monitor (или Serial Monitor Arduino IDE).

Выберите скорость 9600.

Установите символы окончания строки NL and CR (\r\n).

Выберите правильный COM-порт (USB-UART адаптер или Arduino) и нажмите Connect.

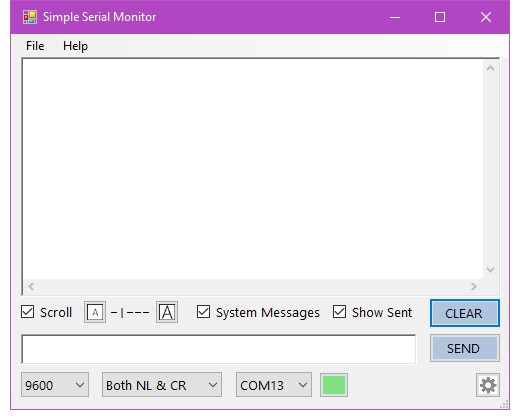

Если вы используете Arduino с ретрансляцией, вы увидите стартовое сообщение.

Если вы используете USB-UART адаптер, ничего не будет.

Далее в руководстве я буду использовать схему с Arduino.

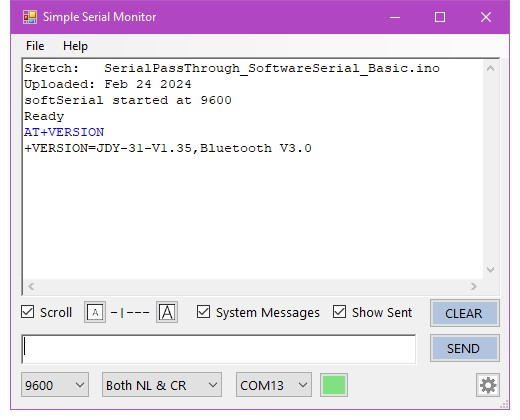

AT+VERSION

Поскольку базовой команды AT нет, начнём с AT+VERSION.

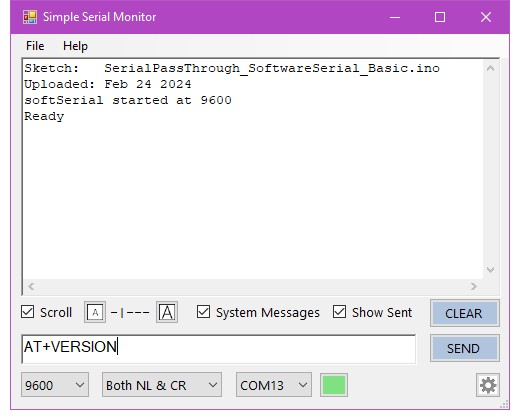

Введите AT+VERSION и нажмите SEND.

Вы должны увидеть версию прошивки модуля.

AT+NAME

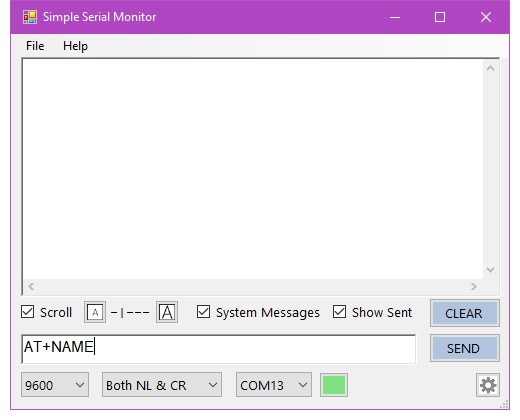

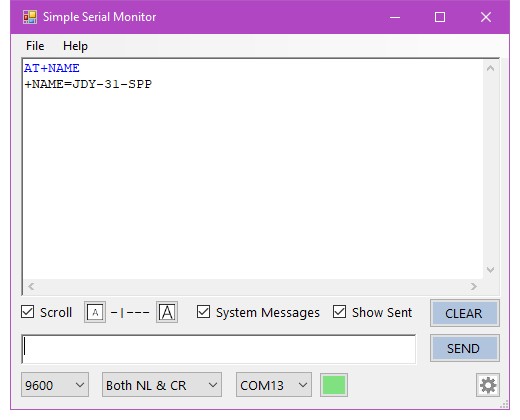

Для подтверждения имени модуля используйте AT+NAME.

Для смены имени используйте AT+NAME снова. На этот раз добавьте новое имя к команде.

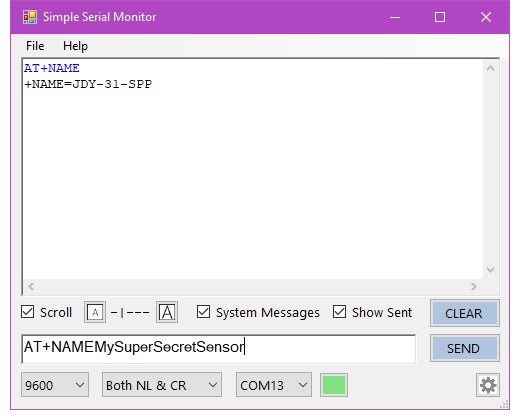

Введите AT+NAMEMySuperSecretSensor и нажмите SEND. Обратите внимание — без знака =.

Если JDY-31 одобрит новое имя, он ответит +OK.

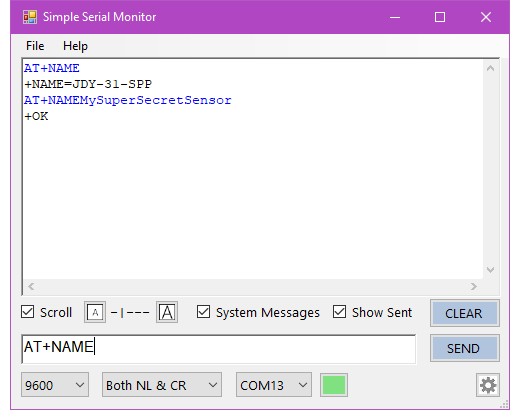

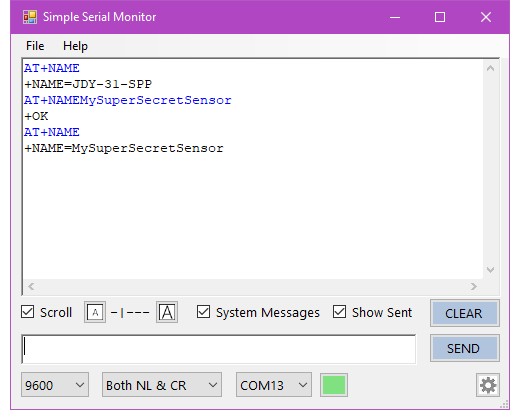

Можно перепроверить, что новое имя принято, повторив команду AT+NAME.

Для сброса имени используйте AT+NAMEJDY-31-SPP или, если вы не меняли другие настройки, AT+DEFAULT.

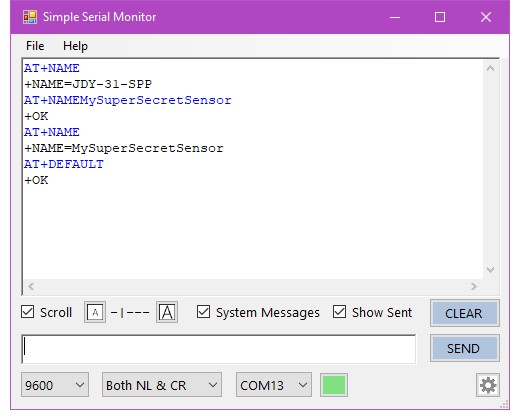

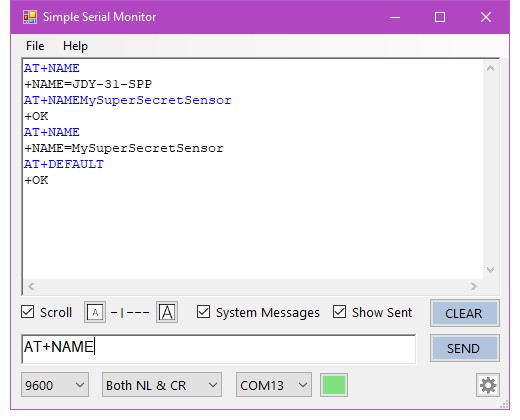

AT+DEFAULT

AT+DEFAULT сбрасывает все настройки к заводским.

Похоже, AT+DEFAULT нарушает работу команды AT+NAME.

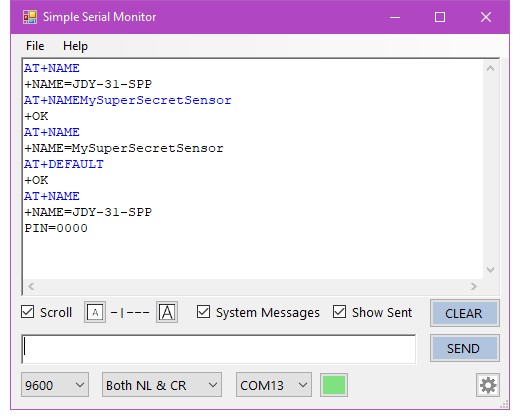

Используйте AT+NAME снова для подтверждения сброса имени к исходному.

Вы заметите, что модуль теперь включает сообщение PIN=0000. Это сделано, чтобы запутать вас — PIN-код на самом деле 1234.

AT+PIN

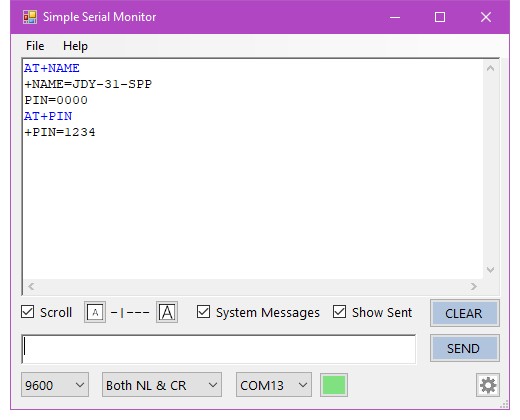

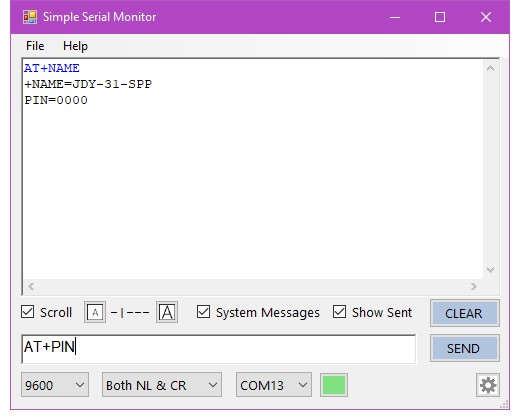

Для проверки текущего PIN-кода используйте AT+PIN.

Вы, возможно, удивитесь, узнав, что он 1234.

Проверить PIN можно, сопрягая JDY-31 с Android-устройством. Откройте Настройки → Подключения → Bluetooth.

Дождитесь, пока JDY-31 появится в списке.

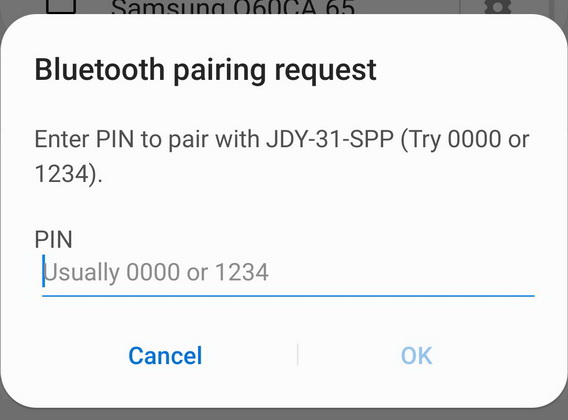

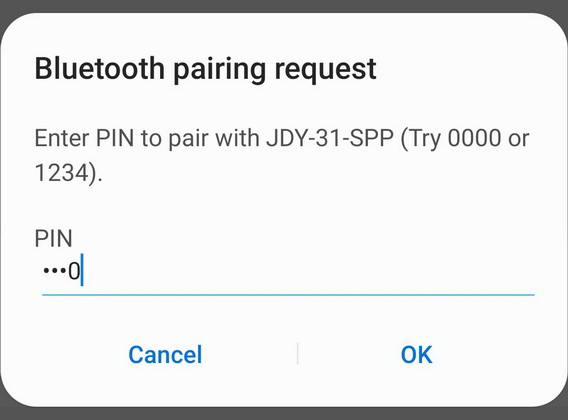

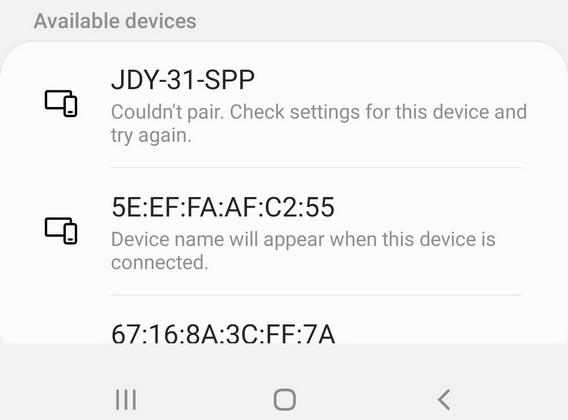

Нажмите на запись JDY-31. Вам предложат ввести PIN-код. Сначала попробуйте 0000 и нажмите OK.

Android-устройство не может подключиться.

ХА ХА! JDY-31 вас обманул!

Попробуйте снова с 1234.

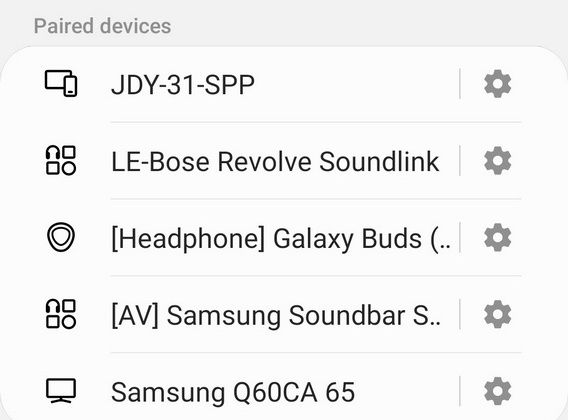

Успех! JDY-31 теперь сопряжён.

Android-телефон и JDY-31

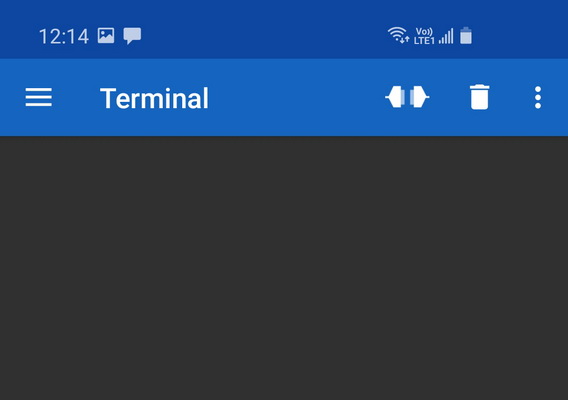

Раз уж у нас открыто Android-устройство с сопряжённым JDY-31, давайте используем его для отправки сообщений на Arduino. Для этого нам нужно приложение Bluetooth-терминала. Я использую Serial Bluetooth Terminal от Kai Morich.

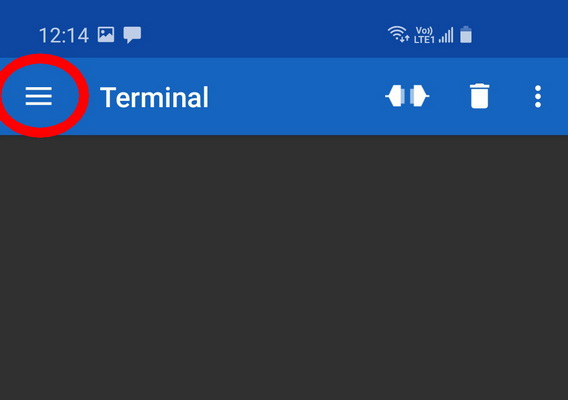

Откройте приложение и нажмите иконку меню.

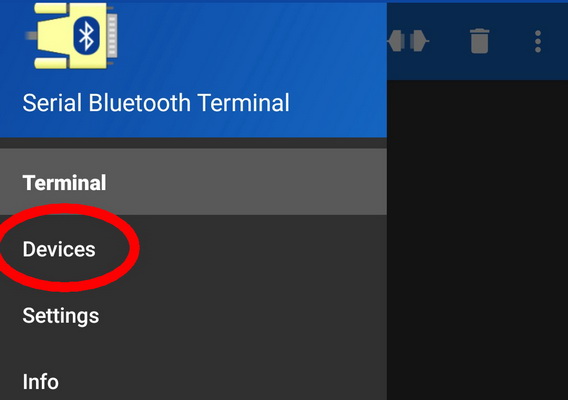

Откройте Devices.

Нажмите на запись JDY-31-SPP.

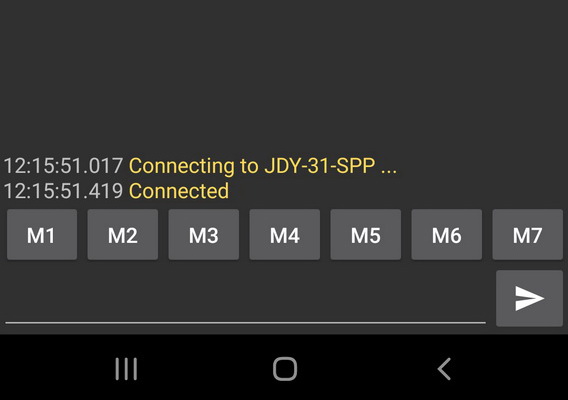

Приложение попытается подключиться.

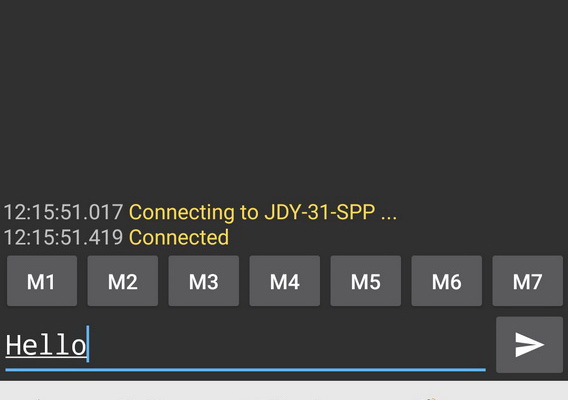

Если подключение успешно, введите Hello и нажмите Send.

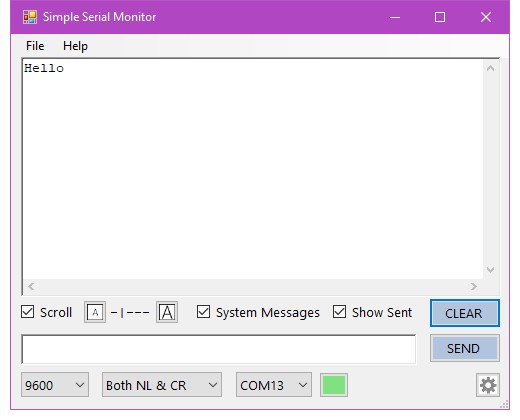

И будьте поражены, Поражены!, когда Hello появится в Serial Monitor.

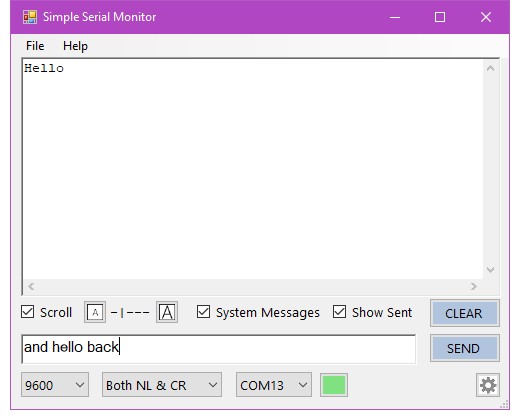

В Serial Monitor введите and hello back, нажмите SEND.

И вот оно — сообщение появляется перед вами. Волнующие времена.

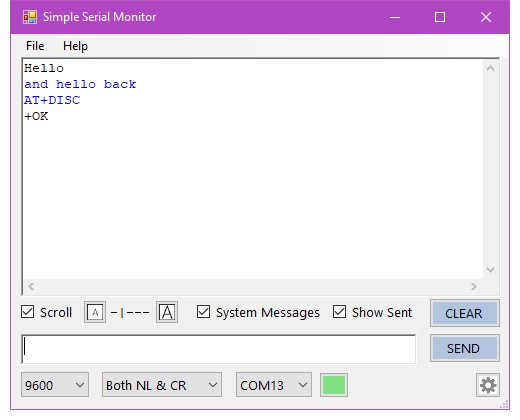

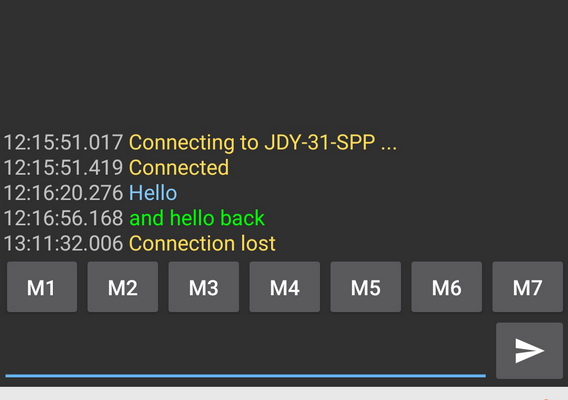

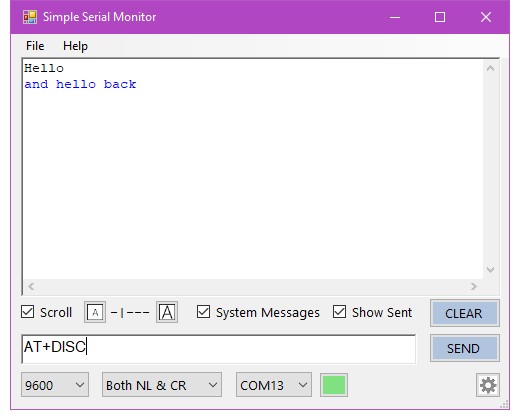

При активном беспроводном соединении отправка AT+DISC через UART-канал разрывает соединение.

Соединение потеряно.

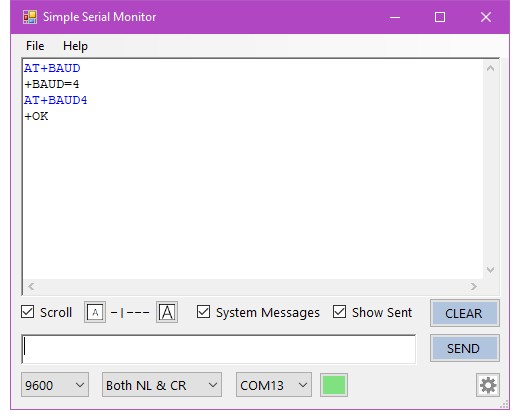

Для проверки текущей скорости используйте AT+BAUD. Чтобы использовать эту команду, нужно сначала подключиться к JDY-31 с правильной скоростью — так что команда просто подтверждает то, что вы уже знаете!

JDY-31 имеет ограниченный набор скоростей:

4: 9600
5: 19200
6: 38400
7: 57600
8: 115200
9: 128000

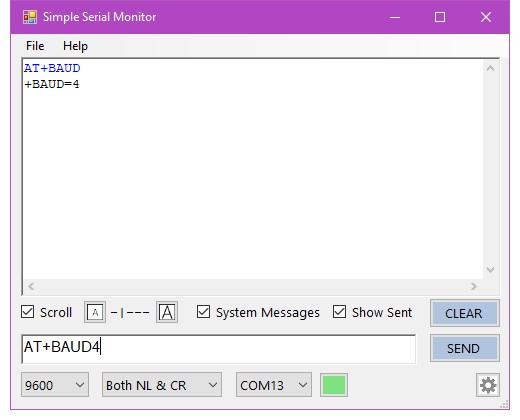

Для установки другой скорости используйте AT+BAUD номер_индекса, где номер — от 4 до 9.

AT+BAUD4 устанавливает скорость 9600.

Оригинал статьи: Martyn Currey — martyncurrey.com
