MicroPython: ESP32/ESP8266 BME680 веб-сервер (метеостанция)
Это пошаговое руководство о том, как создать автономный веб-сервер на ESP32 или ESP8266 NodeMCU, отображающий показания датчика BME680 с использованием прошивки MicroPython. Мы создадим адаптивный веб-сервер ESP32/ESP8266, доступный с любого устройства с браузером в вашей локальной сети.
Если вы хотите узнать, как работать с датчиком BME680, прочитайте наше руководство по MicroPython: BME680 с ESP32 и ESP8266 (Температура, Влажность, Давление, Газ).
У нас есть аналогичные руководства с Arduino IDE:
Предварительные требования
Для этого руководства вам нужна прошивка MicroPython, установленная на ESP32 или ESP8266. Также нужна среда разработки для написания и загрузки кода. Мы рекомендуем Thonny IDE или uPyCraft IDE:
Thonny IDE:
uPyCraft IDE:

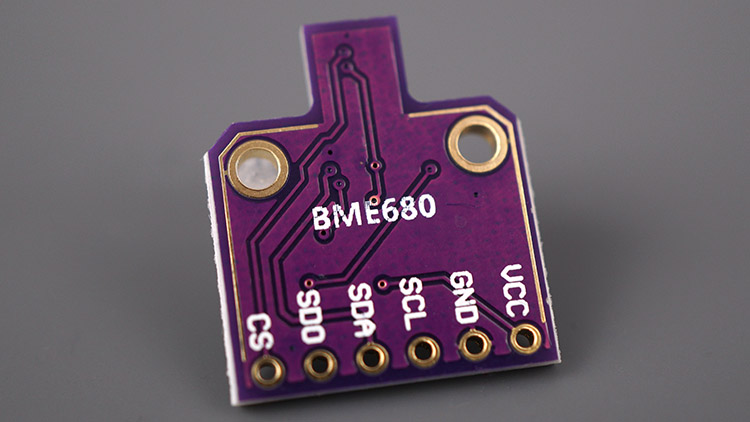

Модуль датчика окружающей среды BME680
BME680 – это датчик окружающей среды, объединяющий сенсоры газа, давления, влажности и температуры. Газовый сенсор может обнаруживать широкий спектр газов, таких как летучие органические соединения (ЛОС). По этой причине BME680 может использоваться для контроля качества воздуха в помещениях.
BME680 поддерживает интерфейсы I2C и SPI.
BME680 I2C
Этот датчик взаимодействует по протоколу I2C, поэтому подключение очень простое. Вы можете использовать стандартные пины I2C для ESP32 или ESP8266, как показано в следующей таблице:
BME680 |
ESP32 |
ESP8266 |
|---|---|---|
Vin |
3.3V |
3.3V |
GND |
GND |
GND |
SCL |
GPIO 22 |
GPIO 5 (D1) |
SDA |
GPIO 21 |
GPIO 4 (D2) |

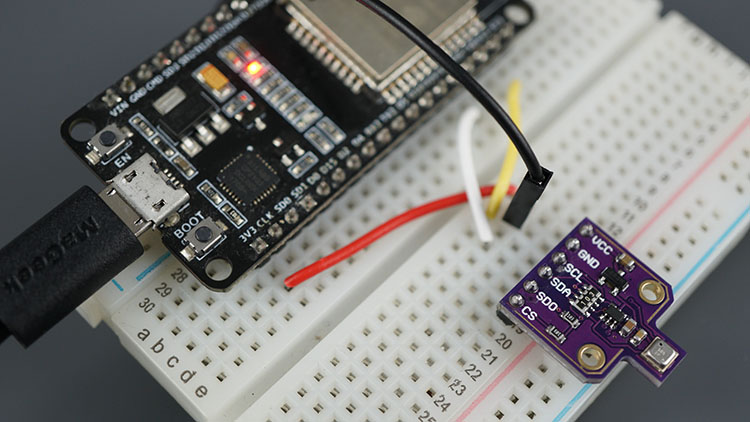

Необходимые компоненты
Для этого проекта вам нужно подключить модуль датчика BME680 к пинам I2C на ESP32 или ESP8266. Вот список компонентов:
ESP32 или ESP8266 (ознакомьтесь: ESP32 vs ESP8266)

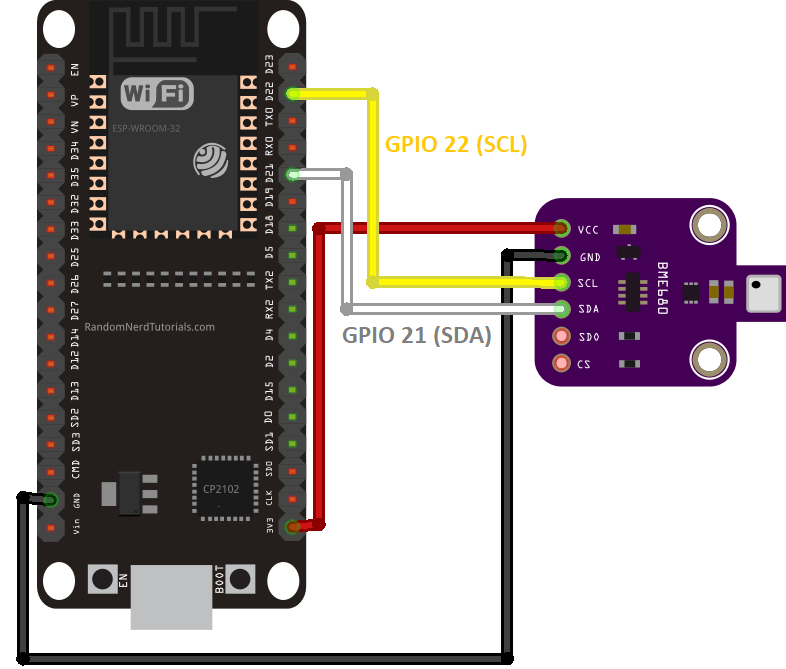

Схема подключения – ESP32
Следуйте следующей схеме, если вы используете плату ESP32:

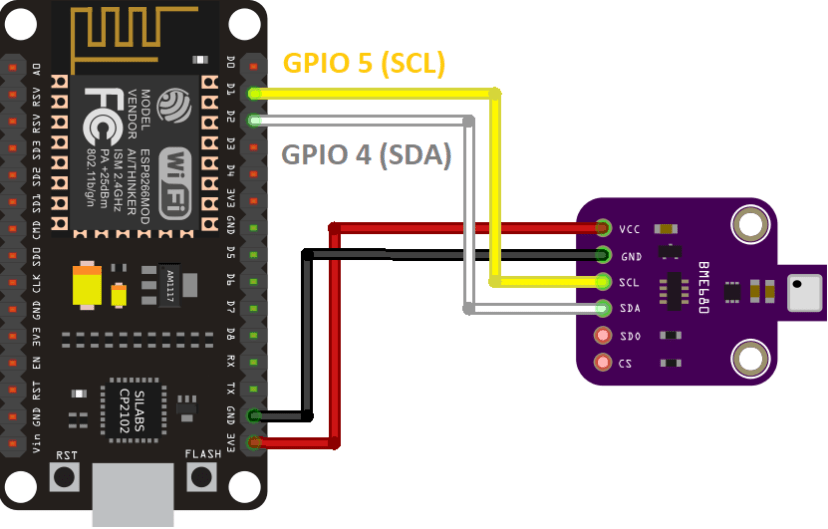

Схема подключения – ESP8266
Следуйте следующей схеме, если вы используете плату ESP8266:
Библиотека BME680 для MicroPython
Библиотека для чтения данных с датчика BME680 не входит в стандартную библиотеку MicroPython. Поэтому вам необходимо загрузить следующую библиотеку на плату ESP32/ESP8266 (сохраните её с именем bme680.py).
# Пробелы, комментарии и некоторые функции были удалены из оригинального файла для экономии памяти
# Оригинальный исходный код: https://github.com/adafruit/Adafruit_CircuitPython_BME680/blob/master/adafruit_bme680.py
import time
import math
from micropython import const
from ubinascii import hexlify as hex
try:
import struct
except ImportError:
import ustruct as struct
_BME680_CHIPID = const(0x61)
_BME680_REG_CHIPID = const(0xD0)
_BME680_BME680_COEFF_ADDR1 = const(0x89)
_BME680_BME680_COEFF_ADDR2 = const(0xE1)
_BME680_BME680_RES_HEAT_0 = const(0x5A)
_BME680_BME680_GAS_WAIT_0 = const(0x64)
_BME680_REG_SOFTRESET = const(0xE0)
_BME680_REG_CTRL_GAS = const(0x71)
_BME680_REG_CTRL_HUM = const(0x72)
_BME280_REG_STATUS = const(0xF3)
_BME680_REG_CTRL_MEAS = const(0x74)
_BME680_REG_CONFIG = const(0x75)
_BME680_REG_PAGE_SELECT = const(0x73)
_BME680_REG_MEAS_STATUS = const(0x1D)
_BME680_REG_PDATA = const(0x1F)
_BME680_REG_TDATA = const(0x22)
_BME680_REG_HDATA = const(0x25)
_BME680_SAMPLERATES = (0, 1, 2, 4, 8, 16)
_BME680_FILTERSIZES = (0, 1, 3, 7, 15, 31, 63, 127)
_BME680_RUNGAS = const(0x10)
_LOOKUP_TABLE_1 = (2147483647.0, 2147483647.0, 2147483647.0, 2147483647.0, 2147483647.0,
2126008810.0, 2147483647.0, 2130303777.0, 2147483647.0, 2147483647.0,
2143188679.0, 2136746228.0, 2147483647.0, 2126008810.0, 2147483647.0,
2147483647.0)
_LOOKUP_TABLE_2 = (4096000000.0, 2048000000.0, 1024000000.0, 512000000.0, 255744255.0, 127110228.0,
64000000.0, 32258064.0, 16016016.0, 8000000.0, 4000000.0, 2000000.0, 1000000.0,
500000.0, 250000.0, 125000.0)
def _read24(arr):
ret = 0.0
for b in arr:
ret *= 256.0
ret += float(b & 0xFF)
return ret
class Adafruit_BME680:
def __init__(self, *, refresh_rate=10):
self._write(_BME680_REG_SOFTRESET, [0xB6])
time.sleep(0.005)
chip_id = self._read_byte(_BME680_REG_CHIPID)
if chip_id != _BME680_CHIPID:
raise RuntimeError('Failed 0x%x' % chip_id)
self._read_calibration()
self._write(_BME680_BME680_RES_HEAT_0, [0x73])
self._write(_BME680_BME680_GAS_WAIT_0, [0x65])
self.sea_level_pressure = 1013.25
self._pressure_oversample = 0b011
self._temp_oversample = 0b100
self._humidity_oversample = 0b010
self._filter = 0b010
self._adc_pres = None
self._adc_temp = None
self._adc_hum = None
self._adc_gas = None
self._gas_range = None
self._t_fine = None
self._last_reading = 0
self._min_refresh_time = 1000 / refresh_rate
@property
def pressure_oversample(self):
return _BME680_SAMPLERATES[self._pressure_oversample]
@pressure_oversample.setter
def pressure_oversample(self, sample_rate):
if sample_rate in _BME680_SAMPLERATES:
self._pressure_oversample = _BME680_SAMPLERATES.index(sample_rate)
else:
raise RuntimeError("Invalid")
@property
def humidity_oversample(self):
return _BME680_SAMPLERATES[self._humidity_oversample]
@humidity_oversample.setter
def humidity_oversample(self, sample_rate):
if sample_rate in _BME680_SAMPLERATES:
self._humidity_oversample = _BME680_SAMPLERATES.index(sample_rate)
else:
raise RuntimeError("Invalid")
@property
def temperature_oversample(self):
return _BME680_SAMPLERATES[self._temp_oversample]
@temperature_oversample.setter
def temperature_oversample(self, sample_rate):
if sample_rate in _BME680_SAMPLERATES:
self._temp_oversample = _BME680_SAMPLERATES.index(sample_rate)
else:
raise RuntimeError("Invalid")
@property
def filter_size(self):
return _BME680_FILTERSIZES[self._filter]
@filter_size.setter
def filter_size(self, size):
if size in _BME680_FILTERSIZES:
self._filter = _BME680_FILTERSIZES[size]
else:
raise RuntimeError("Invalid")
@property
def temperature(self):
self._perform_reading()
calc_temp = (((self._t_fine * 5) + 128) / 256)
return calc_temp / 100
@property
def pressure(self):
self._perform_reading()
var1 = (self._t_fine / 2) - 64000
var2 = ((var1 / 4) * (var1 / 4)) / 2048
var2 = (var2 * self._pressure_calibration[5]) / 4
var2 = var2 + (var1 * self._pressure_calibration[4] * 2)
var2 = (var2 / 4) + (self._pressure_calibration[3] * 65536)
var1 = (((((var1 / 4) * (var1 / 4)) / 8192) *
(self._pressure_calibration[2] * 32) / 8) +
((self._pressure_calibration[1] * var1) / 2))
var1 = var1 / 262144
var1 = ((32768 + var1) * self._pressure_calibration[0]) / 32768
calc_pres = 1048576 - self._adc_pres
calc_pres = (calc_pres - (var2 / 4096)) * 3125
calc_pres = (calc_pres / var1) * 2
var1 = (self._pressure_calibration[8] * (((calc_pres / 8) * (calc_pres / 8)) / 8192)) / 4096
var2 = ((calc_pres / 4) * self._pressure_calibration[7]) / 8192
var3 = (((calc_pres / 256) ** 3) * self._pressure_calibration[9]) / 131072
calc_pres += ((var1 + var2 + var3 + (self._pressure_calibration[6] * 128)) / 16)
return calc_pres/100
@property
def humidity(self):
self._perform_reading()
temp_scaled = ((self._t_fine * 5) + 128) / 256
var1 = ((self._adc_hum - (self._humidity_calibration[0] * 16)) -
((temp_scaled * self._humidity_calibration[2]) / 200))
var2 = (self._humidity_calibration[1] *
(((temp_scaled * self._humidity_calibration[3]) / 100) +
(((temp_scaled * ((temp_scaled * self._humidity_calibration[4]) / 100)) /
64) / 100) + 16384)) / 1024
var3 = var1 * var2
var4 = self._humidity_calibration[5] * 128
var4 = (var4 + ((temp_scaled * self._humidity_calibration[6]) / 100)) / 16
var5 = ((var3 / 16384) * (var3 / 16384)) / 1024
var6 = (var4 * var5) / 2
calc_hum = (((var3 + var6) / 1024) * 1000) / 4096
calc_hum /= 1000
if calc_hum > 100:
calc_hum = 100
if calc_hum < 0:
calc_hum = 0
return calc_hum
@property
def altitude(self):
pressure = self.pressure
return 44330 * (1.0 - math.pow(pressure / self.sea_level_pressure, 0.1903))
@property
def gas(self):
self._perform_reading()
var1 = ((1340 + (5 * self._sw_err)) * (_LOOKUP_TABLE_1[self._gas_range])) / 65536
var2 = ((self._adc_gas * 32768) - 16777216) + var1
var3 = (_LOOKUP_TABLE_2[self._gas_range] * var1) / 512
calc_gas_res = (var3 + (var2 / 2)) / var2
return int(calc_gas_res)
def _perform_reading(self):
if (time.ticks_diff(self._last_reading, time.ticks_ms()) * time.ticks_diff(0, 1)
< self._min_refresh_time):
return
self._write(_BME680_REG_CONFIG, [self._filter << 2])
self._write(_BME680_REG_CTRL_MEAS,
[(self._temp_oversample << 5)|(self._pressure_oversample << 2)])
self._write(_BME680_REG_CTRL_HUM, [self._humidity_oversample])
self._write(_BME680_REG_CTRL_GAS, [_BME680_RUNGAS])
ctrl = self._read_byte(_BME680_REG_CTRL_MEAS)
ctrl = (ctrl & 0xFC) | 0x01
self._write(_BME680_REG_CTRL_MEAS, [ctrl])
new_data = False
while not new_data:
data = self._read(_BME680_REG_MEAS_STATUS, 15)
new_data = data[0] & 0x80 != 0
time.sleep(0.005)
self._last_reading = time.ticks_ms()
self._adc_pres = _read24(data[2:5]) / 16
self._adc_temp = _read24(data[5:8]) / 16
self._adc_hum = struct.unpack('>H', bytes(data[8:10]))[0]
self._adc_gas = int(struct.unpack('>H', bytes(data[13:15]))[0] / 64)
self._gas_range = data[14] & 0x0F
var1 = (self._adc_temp / 8) - (self._temp_calibration[0] * 2)
var2 = (var1 * self._temp_calibration[1]) / 2048
var3 = ((var1 / 2) * (var1 / 2)) / 4096
var3 = (var3 * self._temp_calibration[2] * 16) / 16384
self._t_fine = int(var2 + var3)
def _read_calibration(self):
coeff = self._read(_BME680_BME680_COEFF_ADDR1, 25)
coeff += self._read(_BME680_BME680_COEFF_ADDR2, 16)
coeff = list(struct.unpack('<hbBHhbBhhbbHhhBBBHbbbBbHhbb', bytes(coeff[1:39])))
coeff = [float(i) for i in coeff]
self._temp_calibration = [coeff[x] for x in [23, 0, 1]]
self._pressure_calibration = [coeff[x] for x in [3, 4, 5, 7, 8, 10, 9, 12, 13, 14]]
self._humidity_calibration = [coeff[x] for x in [17, 16, 18, 19, 20, 21, 22]]
self._gas_calibration = [coeff[x] for x in [25, 24, 26]]
self._humidity_calibration[1] *= 16
self._humidity_calibration[1] += self._humidity_calibration[0] % 16
self._humidity_calibration[0] /= 16
self._heat_range = (self._read_byte(0x02) & 0x30) / 16
self._heat_val = self._read_byte(0x00)
self._sw_err = (self._read_byte(0x04) & 0xF0) / 16
def _read_byte(self, register):
return self._read(register, 1)[0]
def _read(self, register, length):
raise NotImplementedError()
def _write(self, register, values):
raise NotImplementedError()
class BME680_I2C(Adafruit_BME680):
def __init__(self, i2c, address=0x77, debug=False, *, refresh_rate=10):
self._i2c = i2c
self._address = address
self._debug = debug
super().__init__(refresh_rate=refresh_rate)
def _read(self, register, length):
result = bytearray(length)
self._i2c.readfrom_mem_into(self._address, register & 0xff, result)
if self._debug:
print("\t${:x} read ".format(register), " ".join(["{:02x}".format(i) for i in result]))
return result
def _write(self, register, values):
if self._debug:
print("\t${:x} write".format(register), " ".join(["{:02x}".format(i) for i in values]))
for value in values:
self._i2c.writeto_mem(self._address, register, bytearray([value & 0xFF]))
register += 1
Следуйте инструкциям для вашей IDE:
Загрузка библиотеки BME680 через uPyCraft IDE
Загрузка библиотеки BME680 через Thonny IDE
A. Загрузка библиотеки BME680 через uPyCraft IDE
В этом разделе показано, как загрузить библиотеку с помощью uPyCraft IDE. Если вы используете Thonny IDE, читайте следующий раздел.

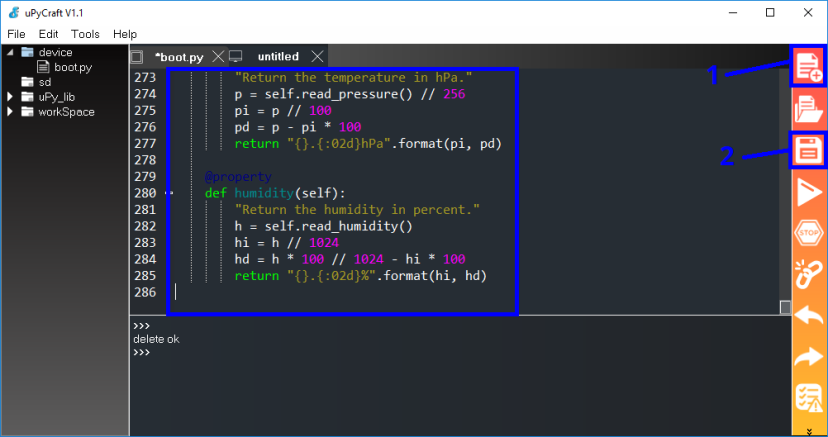

1. Создайте новый файл, нажав кнопку New File (1).
2. Скопируйте код библиотеки BME680 в этот файл. Код библиотеки BME680 можно найти здесь.
3. После копирования кода сохраните файл, нажав кнопку Save (2).

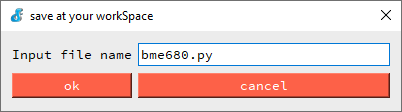

4. Назовите новый файл « bme680.py» и нажмите ok.
5. Нажмите кнопку Download and Run.

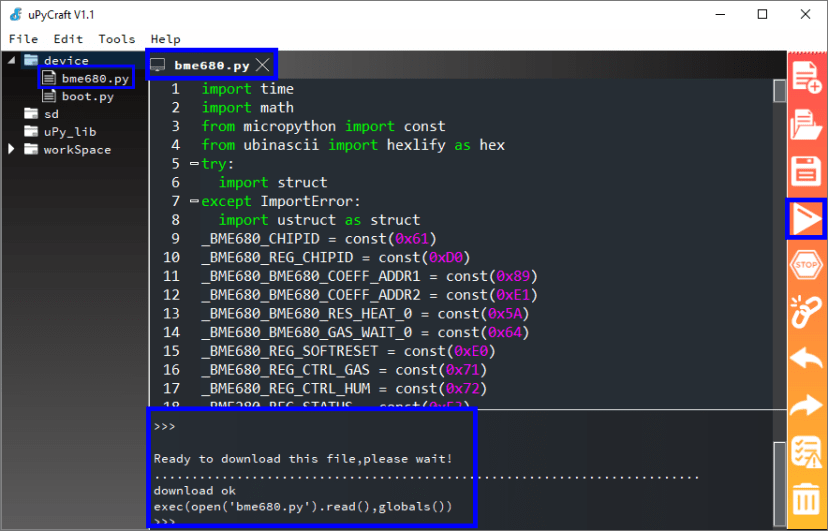

Файл должен быть сохранён в папке устройства с именем « bme680.py», как показано на следующем рисунке.
Теперь вы можете использовать функционал библиотеки в вашем коде, импортируя её.
B. Загрузка библиотеки BME680 через Thonny IDE
Если вы используете Thonny IDE, следуйте следующим шагам:
1. Скопируйте код библиотеки в новый файл. Код библиотеки BME680 можно найти здесь.
2. Перейдите в File > Save as…

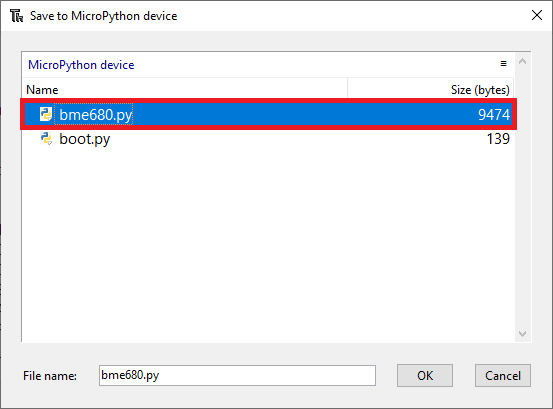

3. Выберите сохранение на « MicroPython device»:
4. Назовите файл bme680.py и нажмите кнопку OK:
Вот и всё. Библиотека загружена на вашу плату. Чтобы убедиться, что загрузка прошла успешно, перейдите в File > Save as… и выберите MicroPython device. Ваш файл должен быть в списке:
После загрузки библиотеки на плату вы можете использовать её функционал, импортируя библиотеку в вашем коде.

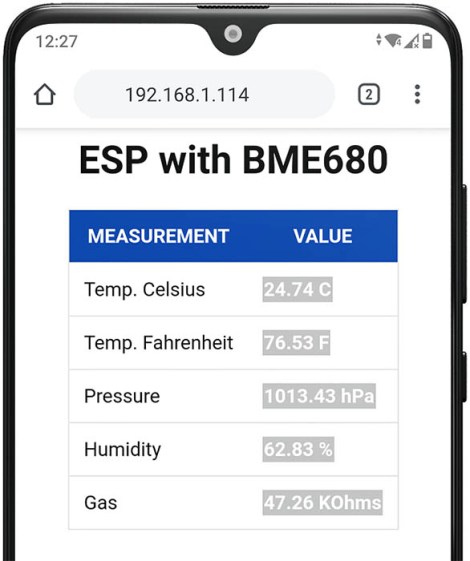

Код веб-сервера – температура, влажность, давление и качество воздуха BME680
Теперь, когда вы знаете, как получить температуру, влажность, давление и данные о газе с датчика BME680, мы отобразим показания на веб-сервере, доступном в вашей локальной сети.
Для этого примера вам понадобятся три файла:
bme680.py: файл, содержащий все методы для работы с датчиком BME680. Это файл, который вы загрузили ранее.
boot.py: запускается при старте устройства и настраивает конфигурации: сетевые учётные данные, импорт библиотек, настройку пинов и т.д.
main.py: основной скрипт, в котором мы обрабатываем веб-сервер. Выполняется сразу после boot.py.
Примечание
Хорошей практикой является разделение кода на файлы boot.py и main.py. Однако при желании вы можете включить весь код в файл main.py.
boot.py
Создайте новый файл в вашей IDE с именем boot.py и скопируйте следующий код.
# Подробности проекта: https://RandomNerdTutorials.com/micropython-bme680-esp32-esp8266/
try:
import usocket as socket
except:
import socket
from time import sleep
from machine import Pin, I2C
import network
import esp
esp.osdebug(None)
import gc
gc.collect()
from bme680 import *
# ESP32 - Назначение пинов
i2c = I2C(scl=Pin(22), sda=Pin(21))
# ESP8266 - Назначение пинов
#i2c = I2C(scl=Pin(5), sda=Pin(4))
ssid = 'REPLACE_WITH_YOUR_SSID'
password = 'REPLACE_WITH_YOUR_PASSWORD'
station = network.WLAN(network.STA_IF)
station.active(True)
station.connect(ssid, password)
while station.isconnected() == False:
pass
print('Connection successful')
print(station.ifconfig())
Этот файл импортирует необходимые библиотеки, определяет пины I2C для подключения к датчику и подключается к вашей сети.
В коде мы используем пины I2C для ESP32:
i2c = I2C(scl=Pin(22), sda=Pin(21))
Если вы используете ESP8266, закомментируйте предыдущую строку и раскомментируйте следующую:
i2c = I2C(scl=Pin(5), sda=Pin(4))
Затем введите ваши сетевые учётные данные в следующие переменные:
ssid = 'REPLACE_WITH_YOUR_SSID'
password = 'REPLACE_WITH_YOUR_PASSWORD'
main.py
В файле main.py мы создадим веб-сервер и обработаем запросы. Скопируйте следующий код в файл main.py.
# Подробности проекта: https://RandomNerdTutorials.com/micropython-bme680-esp32-esp8266/
def web_page():
bme = BME680_I2C(i2c=i2c)
html = """<html><head><title>ESP with BME680</title>
<meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="icon" href="data:,"><style>body { text-align: center; font-family: "Trebuchet MS", Arial;}
table { border-collapse: collapse; margin-left:auto; margin-right:auto; }
th { padding: 12px; background-color: #0043af; color: white; }
tr { border: 1px solid #ddd; padding: 12px; }
tr:hover { background-color: #bcbcbc; }
td { border: none; padding: 12px; }
.sensor { color:white; font-weight: bold; background-color: #bcbcbc; padding: 1px;
</style></head><body><h1>ESP with BME680</h1>
<table><tr><th>MEASUREMENT</th><th>VALUE</th></tr>
<tr><td>Temp. Celsius</td><td><span class="sensor">""" + str(round(bme.temperature, 2)) + """ C</span></td></tr>
<tr><td>Temp. Fahrenheit</td><td><span class="sensor">""" + str(round((bme.temperature) * (9/5) + 32, 2)) + """ F</span></td></tr>
<tr><td>Pressure</td><td><span class="sensor">""" + str(round(bme.pressure, 2)) + """ hPa</span></td></tr>
<tr><td>Humidity</td><td><span class="sensor">""" + str(round(bme.humidity, 2)) + """ %</span></td></tr>
<tr><td>Gas</td><td><span class="sensor">""" + str(round(bme.gas/1000, 2)) + """ KOhms</span></td></tr></body></html>"""
return html
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
s.bind(('', 80))
s.listen(5)
while True:
try:
if gc.mem_free() < 102000:
gc.collect()
conn, addr = s.accept()
conn.settimeout(3.0)
print('Got a connection from %s' % str(addr))
request = conn.recv(1024)
conn.settimeout(None)
request = str(request)
print('Content = %s' % request)
response = web_page()
conn.send('HTTP/1.1 200 OK\n')
conn.send('Content-Type: text/html\n')
conn.send('Connection: close\n\n')
conn.sendall(response)
conn.close()
except OSError as e:
conn.close()
print('Connection closed')
Этот код создаёт сокет-сервер, который отправляет HTML-страницу с последними показаниями датчика при получении запроса по IP-адресу ESP32 или ESP8266.
По сути, у нас есть функция web_page(), которая возвращает HTML-код. Этот HTML создаёт таблицу для отображения показаний:
def web_page():
bme = BME680_I2C(i2c=i2c)
html = """<html><head><title>ESP with BME680</title>
<meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="icon" href="data:,"><style>body { text-align: center; font-family: "Trebuchet MS", Arial;}
table { border-collapse: collapse; margin-left:auto; margin-right:auto; }
th { padding: 12px; background-color: #0043af; color: white; }
tr { border: 1px solid #ddd; padding: 12px; }
tr:hover { background-color: #bcbcbc; }
td { border: none; padding: 12px; }
.sensor { color:white; font-weight: bold; background-color: #bcbcbc; padding: 1px;
</style></head><body><h1>ESP with BME680</h1>
<table><tr><th>MEASUREMENT</th><th>VALUE</th></tr>
<tr><td>Temp. Celsius</td><td><span class="sensor">""" + str(round(bme.temperature, 2)) + """ C</span></td></tr>
<tr><td>Temp. Fahrenheit</td><td><span class="sensor">""" + str(round((bme.temperature) * (9/5) + 32, 2)) + """ F</span></td></tr>
<tr><td>Pressure</td><td><span class="sensor">""" + str(round(bme.pressure, 2)) + """ hPa</span></td></tr>
<tr><td>Humidity</td><td><span class="sensor">""" + str(round(bme.humidity, 2)) + """ %</span></td></tr>
<tr><td>Gas</td><td><span class="sensor">""" + str(round(bme.gas/1000, 2)) + """ KOhms</span></td></tr></body></html>"""
return html
Затем мы создаём сокет-сервер, который отправляет HTML при получении запроса. Текст HTML сохраняется в переменной response:
response = web_page()
И отправляется клиенту:
conn.sendall(response)
Мы подробно объяснили, как работают такие веб-серверы, в предыдущих руководствах. Если вы хотите узнать больше, прочитайте следующие статьи:
Демонстрация веб-сервера
Загрузите все предыдущие файлы на плату ESP32 или ESP8266 в следующем порядке:
bme680.py
boot.py
main.py
Если вы не знаете, как загрузить код, прочитайте наши руководства по началу работы с uPyCraft IDE или Thonny IDE:
Начало работы с Thonny MicroPython (Python) IDE для ESP32 и ESP8266
Начало работы с MicroPython на ESP32 и ESP8266 (uPyCraft IDE)

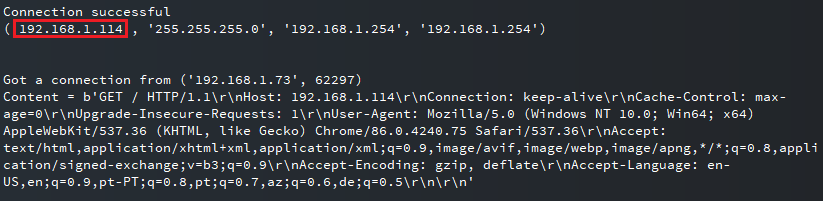

После загрузки кода IP-адрес вашего ESP32 или ESP8266 должен отобразиться в серийном мониторе.
Откройте веб-браузер в вашей локальной сети и введите IP-адрес ESP (в нашем примере IP – http://192.168.1.114). Вы должны увидеть страницу с последними показаниями датчика, как показано на следующем рисунке.
Автоматическое обновление веб-страницы
В скрипте веб-сервера, представленном в этом проекте, для просмотра последних показаний необходимо обновить веб-страницу вручную. Если вы добавите следующий мета-тег внутри HTML-тегов <head></head>, ваша страница будет автоматически обновляться каждые 10 секунд:
<meta http-equiv="refresh" content="10">
Заключение
Мы надеемся, что это руководство было полезным. У нас есть другие проекты и руководства с MicroPython, которые могут вас заинтересовать:
