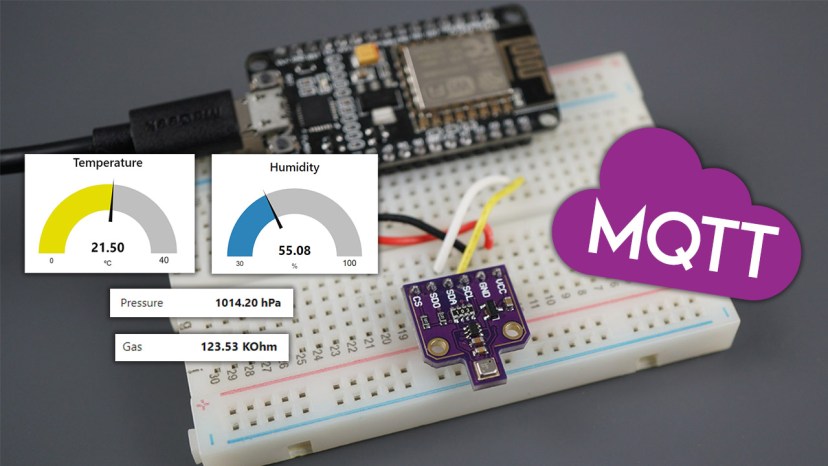

ESP8266 NodeMCU MQTT – публикация показаний BME680: температура, влажность, давление и газ (Arduino IDE)

Узнайте, как публиковать показания датчика BME680 (температура, влажность, давление и качество воздуха газа) через MQTT с помощью ESP8266 NodeMCU на любую платформу, поддерживающую MQTT, или любой MQTT-клиент. В качестве примера мы будем публиковать показания датчика в Node-RED Dashboard, а ESP8266 будет программироваться с использованием Arduino IDE.

ESP8266 NodeMCU MQTT публикация показаний BME680 температура влажность давление газ Arduino IDE

Рекомендуем прочитать: Что такое MQTT и как он работает

Обзор проекта

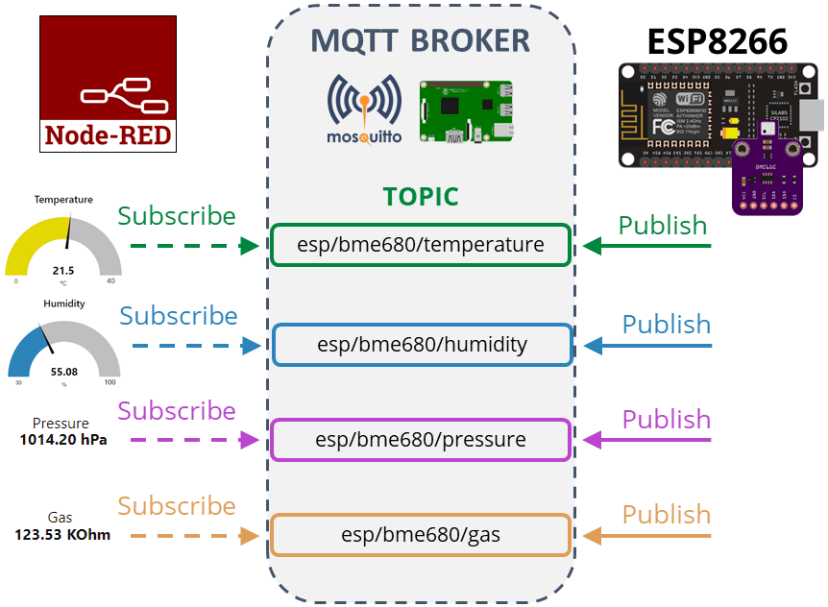

На следующей диаграмме показан общий обзор проекта, который мы будем создавать.

ESP8266 NodeMCU обзор проекта MQTT публикация показаний BME680 температура влажность давление газ

  • ESP8266 запрашивает показания датчика BME680.

  • Показания температуры публикуются в топике esp/bme680/temperature;

  • Показания влажности публикуются в топике esp/bme680/humidity;

  • Показания давления публикуются в топике esp/bme680/pressure;

  • Показания газа публикуются в топике esp/bme680/gas;

  • Node-RED подписан на эти топики;

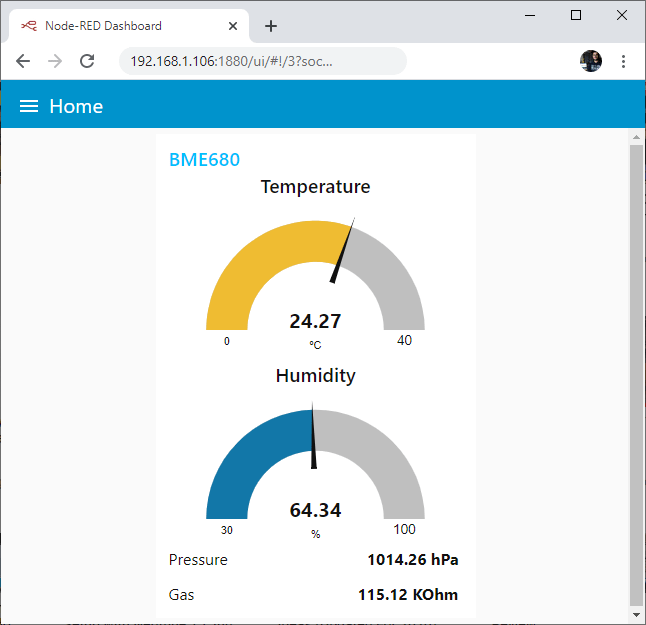

  • Node-RED получает показания датчиков и отображает их на шкалах (gauges) и текстовых полях;

  • Вы можете получать показания на любой другой платформе, поддерживающей MQTT, и обрабатывать данные по своему усмотрению.

Необходимые условия

Перед тем как продолжить работу с этим руководством, убедитесь, что вы выполнили следующие предварительные условия.

Arduino IDE

Мы будем программировать ESP8266 с помощью Arduino IDE, поэтому убедитесь, что у вас установлено дополнение ESP8266.

MQTT-брокер

Установка MQTT-брокера Mosquitto на Raspberry Pi

Для использования MQTT вам нужен брокер. Мы будем использовать брокер Mosquitto, установленный на Raspberry Pi. Прочитайте Как установить брокер Mosquitto на Raspberry Pi.

Вы можете использовать любой другой MQTT-брокер, включая облачный MQTT-брокер. Мы покажем вам, как это сделать в коде далее.

Если вы не знакомы с MQTT, обязательно прочитайте наше вводное руководство: Что такое MQTT и как он работает.

Библиотеки MQTT

Для использования MQTT с ESP8266 мы будем использовать библиотеку Async MQTT Client Library.

Установка библиотеки Async MQTT Client

  1. Нажмите здесь, чтобы скачать библиотеку Async MQTT client. У вас должен появиться .zip-файл в папке Downloads

  2. Распакуйте .zip-файл, и у вас должна появиться папка async-mqtt-client-master

  3. Переименуйте папку из async-mqtt-client-master в async_mqtt_client

  4. Переместите папку async_mqtt_client в папку библиотек вашей Arduino IDE

  5. Наконец, перезапустите Arduino IDE

В качестве альтернативы вы можете перейти в Sketch > Include Library > Add .ZIP library и выбрать только что скачанную библиотеку.

Установка библиотеки Async TCP

Для использования MQTT с ESP вам также нужна библиотека ESPAsyncTCP.

  1. Нажмите здесь, чтобы скачать библиотеку ESPAsyncTCP. У вас должен появиться .zip-файл в папке Downloads

  2. Распакуйте .zip-файл, и у вас должна появиться папка ESPAsyncTCP-master

  3. Переименуйте папку из ESPAsyncTCP-master в ESPAsyncTCP

  4. Переместите папку ESPAsyncTCP в папку библиотек вашей Arduino IDE

  5. Наконец, перезапустите Arduino IDE

В качестве альтернативы вы можете перейти в Sketch > Include Library > Add .ZIP library и выбрать только что скачанную библиотеку.

Библиотеки датчика BME680

Для получения показаний от модуля датчика BME680 мы будем использовать библиотеку Adafruit_BME680. Вам также нужно установить библиотеку Adafruit_Sensor. Выполните следующие шаги для установки библиотек в Arduino IDE:

  1. Откройте Arduino IDE и перейдите в Sketch > Include Library > Manage Libraries. Должен открыться менеджер библиотек.

  2. Введите «adafruit bme680» в поле поиска и установите библиотеку.

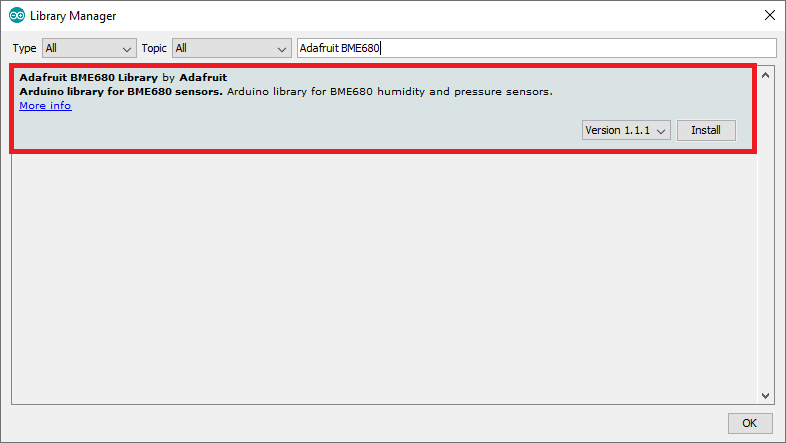

Установка библиотеки Adafruit BME680 в менеджере библиотек Arduino IDE

Для использования библиотеки BME680 вам также нужно установить Adafruit Unified Sensor. Выполните следующие шаги для установки библиотеки в Arduino IDE:

  1. Введите «Adafruit Unified Sensor» в поле поиска. Прокрутите вниз, чтобы найти библиотеку, и установите её.

Установка библиотеки Adafruit Unified Sensor Driver

После установки библиотек перезапустите Arduino IDE.

Чтобы узнать больше о датчике BME680, прочитайте наше руководство: ESP8266 с датчиком BME680 в Arduino IDE (давление, температура, влажность).

Необходимые компоненты

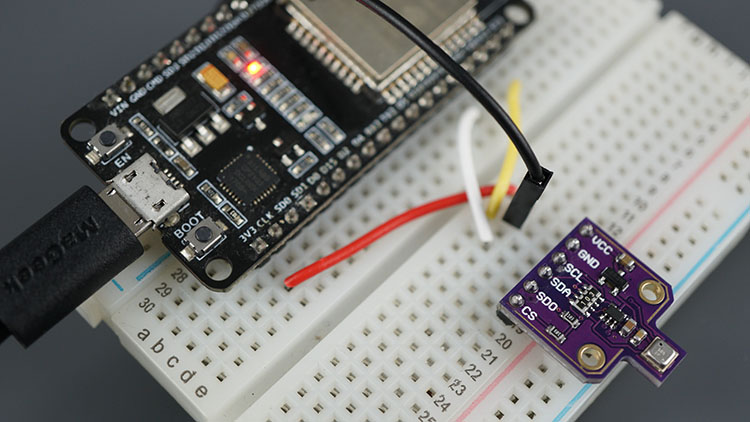

ESP32 плата BME680 датчик газа схема подключения

Для этого руководства вам потребуются следующие компоненты:

Вы можете использовать ссылки выше или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Схема подключения

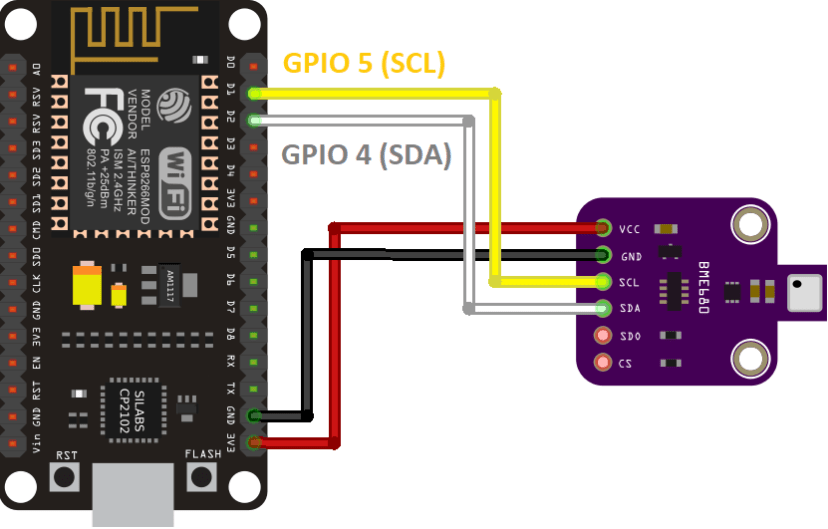

Подключите BME680 к ESP8266, как показано на следующей схеме: вывод SDA подключён к GPIO 4, а вывод SCL подключён к GPIO 5.

ESP8266 NodeMCU BME680 схема подключения датчика окружающей среды I2C

Код

Скопируйте следующий код в вашу Arduino IDE. Чтобы он заработал, вам нужно вставить ваши сетевые учётные данные, а также данные MQTT-брокера.

/*
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com/esp8266-nodemcu-mqtt-publish-bme680-arduino/

  Permission is hereby granted, free of charge, to any person obtaining a copy
  of this software and associated documentation files.

  The above copyright notice and this permission notice shall be included in all
  copies or substantial portions of the Software.
*/

#include <ESP8266WiFi.h>
#include <Ticker.h>
#include <AsyncMqttClient.h>
#include <Wire.h>
#include <SPI.h>
#include <Adafruit_Sensor.h>
#include "Adafruit_BME680.h"

#define WIFI_SSID "REPLACE_WITH_YOUR_SSID"
#define WIFI_PASSWORD "REPLACE_WITH_YOUR_PASSWORD"

// Raspberry Pi Mosquitto MQTT Broker
#define MQTT_HOST IPAddress(192, 168, 1, XXX)
// For a cloud MQTT broker, type the domain name
//#define MQTT_HOST "example.com"
#define MQTT_PORT 1883

// Temperature MQTT Topics
#define MQTT_PUB_TEMP "esp/bme680/temperature"
#define MQTT_PUB_HUM  "esp/bme680/humidity"
#define MQTT_PUB_PRES "esp/bme680/pressure"
#define MQTT_PUB_GAS  "esp/bme680/gas"

/*#define BME_SCK 14
#define BME_MISO 12
#define BME_MOSI 13
#define BME_CS 15*/

Adafruit_BME680 bme; // I2C
//Adafruit_BME680 bme(BME_CS); // hardware SPI
//Adafruit_BME680 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK);

// Variables to hold sensor readings
float temperature;
float humidity;
float pressure;
float gasResistance;

AsyncMqttClient mqttClient;
Ticker mqttReconnectTimer;

WiFiEventHandler wifiConnectHandler;
WiFiEventHandler wifiDisconnectHandler;
Ticker wifiReconnectTimer;

unsigned long previousMillis = 0;   // Stores last time temperature was published
const long interval = 10000;        // Interval at which to publish sensor readings

void getBME680Readings(){
  // Tell BME680 to begin measurement.
  unsigned long endTime = bme.beginReading();
  if (endTime == 0) {
    Serial.println(F("Failed to begin reading :("));
    return;
  }
  if (!bme.endReading()) {
    Serial.println(F("Failed to complete reading :("));
    return;
  }
  temperature = bme.temperature;
  pressure = bme.pressure / 100.0;
  humidity = bme.humidity;
  gasResistance = bme.gas_resistance / 1000.0;
}

void connectToWifi() {
  Serial.println("Connecting to Wi-Fi...");
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
}

void onWifiConnect(const WiFiEventStationModeGotIP& event) {
  Serial.println("Connected to Wi-Fi.");
  connectToMqtt();
}

void onWifiDisconnect(const WiFiEventStationModeDisconnected& event) {
  Serial.println("Disconnected from Wi-Fi.");
  mqttReconnectTimer.detach(); // ensure we don't reconnect to MQTT while reconnecting to Wi-Fi
  wifiReconnectTimer.once(2, connectToWifi);
}

void connectToMqtt() {
  Serial.println("Connecting to MQTT...");
  mqttClient.connect();
}

void onMqttConnect(bool sessionPresent) {
  Serial.println("Connected to MQTT.");
  Serial.print("Session present: ");
  Serial.println(sessionPresent);
}

void onMqttDisconnect(AsyncMqttClientDisconnectReason reason) {
  Serial.println("Disconnected from MQTT.");

  if (WiFi.isConnected()) {
    mqttReconnectTimer.once(2, connectToMqtt);
  }
}

/*void onMqttSubscribe(uint16_t packetId, uint8_t qos) {
  Serial.println("Subscribe acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
  Serial.print("  qos: ");
  Serial.println(qos);
}

void onMqttUnsubscribe(uint16_t packetId) {
  Serial.println("Unsubscribe acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
}*/

void onMqttPublish(uint16_t packetId) {
  Serial.print("Publish acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
}

void setup() {
  Serial.begin(115200);
  Serial.println();

  if (!bme.begin()) {
    Serial.println(F("Could not find a valid BME680 sensor, check wiring!"));
    while (1);
  }

  wifiConnectHandler = WiFi.onStationModeGotIP(onWifiConnect);
  wifiDisconnectHandler = WiFi.onStationModeDisconnected(onWifiDisconnect);

  mqttClient.onConnect(onMqttConnect);
  mqttClient.onDisconnect(onMqttDisconnect);
  //mqttClient.onSubscribe(onMqttSubscribe);
  //mqttClient.onUnsubscribe(onMqttUnsubscribe);
  mqttClient.onPublish(onMqttPublish);
  mqttClient.setServer(MQTT_HOST, MQTT_PORT);
  // If your broker requires authentication (username and password), set them below
  //mqttClient.setCredentials("REPlACE_WITH_YOUR_USER", "REPLACE_WITH_YOUR_PASSWORD");
  connectToWifi();

  // Set up oversampling and filter initialization
  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);
  bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
  bme.setGasHeater(320, 150); // 320*C for 150 ms
}

void loop() {
  unsigned long currentMillis = millis();
  // Every X number of seconds (interval = 10 seconds)
  // it publishes a new MQTT message
  if (currentMillis - previousMillis >= interval) {
    // Save the last time a new reading was published
    previousMillis = currentMillis;

    getBME680Readings();
    Serial.println();
    Serial.printf("Temperature = %.2f ºC \n", temperature);
    Serial.printf("Humidity = %.2f % \n", humidity);
    Serial.printf("Pressure = %.2f hPa \n", pressure);
    Serial.printf("Gas Resistance = %.2f KOhm \n", gasResistance);

    // Publish an MQTT message on topic esp/bme680/temperature
    uint16_t packetIdPub1 = mqttClient.publish(MQTT_PUB_TEMP, 1, true, String(temperature).c_str());
    Serial.printf("Publishing on topic %s at QoS 1, packetId: %i", MQTT_PUB_TEMP, packetIdPub1);
    Serial.printf("Message: %.2f \n", temperature);

    // Publish an MQTT message on topic esp/bme680/humidity
    uint16_t packetIdPub2 = mqttClient.publish(MQTT_PUB_HUM, 1, true, String(humidity).c_str());
    Serial.printf("Publishing on topic %s at QoS 1, packetId %i: ", MQTT_PUB_HUM, packetIdPub2);
    Serial.printf("Message: %.2f \n", humidity);

    // Publish an MQTT message on topic esp/bme680/pressure
    uint16_t packetIdPub3 = mqttClient.publish(MQTT_PUB_PRES, 1, true, String(pressure).c_str());
    Serial.printf("Publishing on topic %s at QoS 1, packetId %i: ", MQTT_PUB_PRES, packetIdPub3);
    Serial.printf("Message: %.2f \n", pressure);

    // Publish an MQTT message on topic esp/bme680/gas
    uint16_t packetIdPub4 = mqttClient.publish(MQTT_PUB_GAS, 1, true, String(gasResistance).c_str());
    Serial.printf("Publishing on topic %s at QoS 1, packetId %i: ", MQTT_PUB_GAS, packetIdPub4);
    Serial.printf("Message: %.2f \n", gasResistance);
  }
}

Просмотреть исходный код

Как работает код

Следующий раздел импортирует все необходимые библиотеки.

#include <ESP8266WiFi.h>
#include <Ticker.h>
#include <AsyncMqttClient.h>
#include <Wire.h>
#include <SPI.h>
#include <Adafruit_Sensor.h>
#include "Adafruit_BME680.h"

Укажите ваши сетевые учётные данные в следующих строках.

#define WIFI_SSID "REPLACE_WITH_YOUR_SSID"
#define WIFI_PASSWORD "REPLACE_WITH_YOUR_PASSWORD"

Вставьте IP-адрес Raspberry Pi, чтобы ESP8266 подключился к вашему брокеру.

#define MQTT_HOST IPAddress(192, 168, 1, 106)

Если вы используете облачный MQTT-брокер, вставьте доменное имя брокера, например:

#define MQTT_HOST "example.com"

Определите порт MQTT.

#define MQTT_PORT 1883

Температура, влажность и давление будут публиковаться в следующих топиках:

#define MQTT_PUB_TEMP "esp/bme680/temperature"
#define MQTT_PUB_HUM  "esp/bme680/humidity"
#define MQTT_PUB_PRES "esp/bme680/pressure"
#define MQTT_PUB_GAS  "esp/bme680/gas"

Инициализируйте объект Adafruit_BME680 с именем bme.

Adafruit_BME680 bme;

Переменные temperature, humidity, pressure и gasResistance будут хранить все показания датчика BME680.

float temperature;
float humidity;
float pressure;
float gasResistance;

Создайте объект AsyncMqttClient с именем mqttClient для управления MQTT-клиентом и таймеры для переподключения к MQTT-брокеру и роутеру при разрыве соединения.

AsyncMqttClient mqttClient;
Ticker mqttReconnectTimer;

WiFiEventHandler wifiConnectHandler;
WiFiEventHandler wifiDisconnectHandler;
Ticker wifiReconnectTimer;

Затем создайте вспомогательные переменные таймера для публикации показаний каждые 10 секунд. Вы можете изменить время задержки в переменной interval.

unsigned long previousMillis = 0;
const long interval = 10000;

Функции MQTT: подключение к Wi-Fi, подключение к MQTT и события Wi-Fi

Мы не добавляли комментарии к функциям, определённым в следующем разделе кода. Эти функции поставляются с библиотекой Async Mqtt Client. Названия функций говорят сами за себя.

Например, функция connectToWifi() подключает ESP8266 к вашему роутеру:

void connectToWifi() {
  Serial.println("Connecting to Wi-Fi...");
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
}

Функция connectToMqtt() подключает ESP8266 к вашему MQTT-брокеру:

void connectToMqtt() {
  Serial.println("Connecting to MQTT...");
  mqttClient.connect();
}

Функции onWifiConnect() и onWifiDisconnect() отвечают за обработку событий Wi-Fi. Например, после успешного подключения к роутеру и MQTT-брокеру выводится IP-адрес ESP8266. С другой стороны, если соединение потеряно, запускается таймер и предпринимается попытка переподключения.

void onWifiConnect(const WiFiEventStationModeGotIP& event) {
  Serial.println("Connected to Wi-Fi.");
  connectToMqtt();
}

void onWifiDisconnect(const WiFiEventStationModeDisconnected& event) {
  Serial.println("Disconnected from Wi-Fi.");
  mqttReconnectTimer.detach();
  wifiReconnectTimer.once(2, connectToWifi);
}

Функция onMqttConnect() запускается после установления сессии с брокером.

void onMqttConnect(bool sessionPresent) {
  Serial.println("Connected to MQTT.");
  Serial.print("Session present: ");
  Serial.println(sessionPresent);
}

Функции MQTT: отключение и публикация

Если ESP8266 теряет соединение с MQTT-брокером, вызывается функция onMqttDisconnect, которая выводит соответствующее сообщение в монитор порта.

void onMqttDisconnect(AsyncMqttClientDisconnectReason reason) {
  Serial.println("Disconnected from MQTT.");

  if (WiFi.isConnected()) {
    mqttReconnectTimer.once(2, connectToMqtt);
  }
}

Когда вы публикуете сообщение в MQTT-топик, вызывается функция onMqttPublish(). Она выводит идентификатор пакета в монитор порта.

void onMqttPublish(uint16_t packetId) {
  Serial.println("Publish acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
}

По сути, все эти функции, которые мы только что упомянули, являются функциями обратного вызова (callback). Поэтому они выполняются асинхронно.

setup()

Теперь перейдём к setup(). Инициализируйте датчик BME680.

if (!bme.begin()) {
  Serial.println(F("Could not find a valid BME680 sensor, check wiring!"));
  while (1);
}

Следующие две строки назначают обратные вызовы, которые обработают подключение или отключение ESP от Wi-Fi.

wifiConnectHandler = WiFi.onStationModeGotIP(onWifiConnect);
wifiDisconnectHandler = WiFi.onStationModeDisconnected(onWifiDisconnect);

Наконец, назначьте все функции обратного вызова. Это означает, что эти функции будут выполняться автоматически при необходимости. Например, когда ESP8266 подключается к брокеру, автоматически вызывается функция onMqttConnect() и так далее.

mqttClient.onConnect(onMqttConnect);
mqttClient.onDisconnect(onMqttDisconnect);
//mqttClient.onSubscribe(onMqttSubscribe);
//mqttClient.onUnsubscribe(onMqttUnsubscribe);
mqttClient.onPublish(onMqttPublish);
mqttClient.setServer(MQTT_HOST, MQTT_PORT);

Аутентификация брокера

Если ваш брокер требует аутентификации, раскомментируйте следующую строку и вставьте ваши учётные данные (имя пользователя и пароль).

mqttClient.setCredentials("REPlACE_WITH_YOUR_USER", "REPLACE_WITH_YOUR_PASSWORD");

Подключитесь к Wi-Fi.

connectToWifi();

Наконец, настройте следующие параметры (передискретизация, фильтр и нагреватель газа) для датчика.

bme.setTemperatureOversampling(BME680_OS_8X);
bme.setHumidityOversampling(BME680_OS_2X);
bme.setPressureOversampling(BME680_OS_4X);
bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
bme.setGasHeater(320, 150);

loop()

В loop() вы создаёте таймер, который позволяет получать новые показания с датчика BME680 и публиковать их в соответствующий топик каждые 10 секунд.

unsigned long currentMillis = millis();
// Every X number of seconds (interval = 10 seconds)
// it publishes a new MQTT message
if (currentMillis - previousMillis >= interval) {
  // Save the last time a new reading was published
  previousMillis = currentMillis;

  getBME680Readings();
  Serial.println();
  Serial.printf("Temperature = %.2f ºC \n", temperature);
  Serial.printf("Humidity = %.2f % \n", humidity);
  Serial.printf("Pressure = %.2f hPa \n", pressure);
  Serial.printf("Gas Resistance = %.2f KOhm \n", gasResistance);

Узнайте больше о получении показаний с датчика BME680: ESP8266 с датчиком BME680: руководство по температуре, влажности и давлению.

Публикация в топики

Для публикации показаний в соответствующие MQTT-топики используйте следующие строки:

uint16_t packetIdPub1 = mqttClient.publish(MQTT_PUB_TEMP, 1, true, String(temperature).c_str());
uint16_t packetIdPub2 = mqttClient.publish(MQTT_PUB_HUM, 1, true, String(humidity).c_str());
uint16_t packetIdPub3 = mqttClient.publish(MQTT_PUB_PRES, 1, true, String(pressure).c_str());
uint16_t packetIdPub4 = mqttClient.publish(MQTT_PUB_GAS, 1, true, String(gasResistance).c_str());

По сути, используйте метод publish() объекта mqttClient для публикации данных в топик. Метод publish() принимает следующие аргументы по порядку:

  • MQTT-топик (const char*)

  • QoS (uint8_t): качество обслуживания – может быть 0, 1 или 2

  • флаг сохранения (bool): retain flag

  • полезная нагрузка (const char*) – в данном случае полезной нагрузкой являются показания датчика

QoS (quality of service – качество обслуживания) – это способ гарантировать доставку сообщения. Он может быть одного из следующих уровней:

  • 0: сообщение будет доставлено один раз или не будет доставлено вовсе. Подтверждение сообщения не предусмотрено. Дублирование сообщений невозможно;

  • 1: сообщение будет доставлено как минимум один раз, но может быть доставлено более одного раза;

  • 2: сообщение всегда доставляется ровно один раз;

  • Узнайте больше о MQTT QoS.

Загрузка кода

Включите Raspberry Pi с запущенным MQTT-брокером Mosquitto и загрузите код в ESP8266.

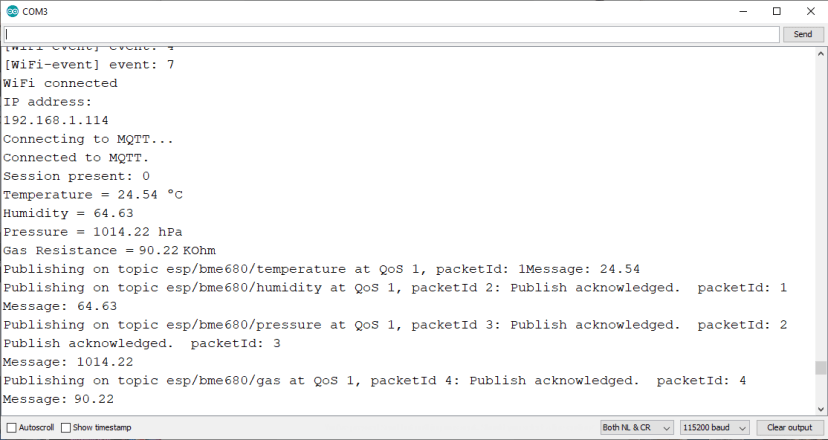

Откройте монитор порта на скорости 115200 бод, и вы увидите, что ESP8266 начинает публиковать сообщения в топиках, которые мы определили ранее.

ESP32 ESP8266 Arduino IDE монитор порта BME680 температура влажность давление газ качество воздуха

Подготовка Node-RED Dashboard

ESP8266 публикует показания датчиков каждые 10 секунд в четыре MQTT-топика. Теперь вы можете использовать любую панель управления, поддерживающую MQTT, или любое другое устройство с поддержкой MQTT для подписки на эти топики и получения показаний.

В качестве примера мы создадим простой поток (flow) в Node-RED для подписки на эти топики и отображения показаний на шкалах (gauges).

Если у вас не установлен Node-RED, следуйте этим руководствам:

Когда Node-RED запущен на вашем Raspberry Pi, перейдите по IP-адресу Raspberry Pi с портом :1880.

http://raspberry-pi-ip-address:1880

Должен открыться интерфейс Node-RED. Перетащите четыре узла MQTT in, два узла gauge и два узла text field на рабочую область.

Перетаскивание узлов ESP32 ESP8266 Node-RED BME680

Нажмите на узел MQTT и отредактируйте его свойства.

Редактирование узла mqtt in ESP32 ESP8266 Node-RED BME680

Поле Server указывает на MQTT-брокер. В нашем случае MQTT-брокером является Raspberry Pi, поэтому установлено значение localhost:1883. Если вы используете облачный MQTT-брокер, вам следует изменить это поле.

Введите топик, на который хотите подписаться, и QoS. Данный узел MQTT подписан на топик esp/bme680/temperature.

Нажмите на другие узлы MQTT in и отредактируйте их свойства с тем же сервером, но для других топиков: esp/bme680/humidity, esp/bme680/pressure и esp/bme680/gas.

Нажмите на узлы gauge и отредактируйте их свойства для каждого показания. Следующий узел настроен для показаний температуры. Отредактируйте другие узлы диаграмм для показаний влажности.

Редактирование узла gauge ESP32 ESP8266 Node-RED BME680

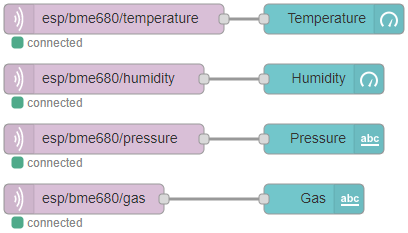

Соедините ваши узлы, как показано ниже:

Соединённые узлы ESP32 ESP8266 Node-RED BME680

Наконец, разверните ваш поток (нажмите кнопку в правом верхнем углу).

Кнопка Deploy в Node-RED

В качестве альтернативы вы можете перейти в Menu > Import и скопировать следующий код в Clipboard для создания вашего потока Node-RED.

[{"id":"3b7f947c.9759ec","type":"mqtt in","z":"254c9c97.f85b34","name":"","topic":"esp/bme680/temperature","qos":"1","datatype":"auto","broker":"8db3fac0.99dd48","x":470,"y":2640,"wires":[["b87b21c3.96672"]]},{"id":"b87b21c3.96672","type":"ui_gauge","z":"254c9c97.f85b34","name":"","group":"37de8fe8.46846","order":2,"width":0,"height":0,"gtype":"gage","title":"Temperature","label":"ºC","format":"{{value}}","min":0,"max":"40","colors":["#00b500","#f7df09","#ca3838"],"seg1":"","seg2":"","x":690,"y":2640,"wires":[]},{"id":"f92248f4.545778","type":"mqtt in","z":"254c9c97.f85b34","name":"","topic":"esp/bme680/humidity","qos":"1","datatype":"auto","broker":"8db3fac0.99dd48","x":460,"y":2700,"wires":[["4114a401.5ac69c"]]},{"id":"4114a401.5ac69c","type":"ui_gauge","z":"254c9c97.f85b34","name":"","group":"37de8fe8.46846","order":2,"width":0,"height":0,"gtype":"gage","title":"Humidity","label":"%","format":"{{value}}","min":"30","max":"100","colors":["#53a4e6","#1d78a9","#4e38c9"],"seg1":"","seg2":"","x":680,"y":2700,"wires":[]},{"id":"ad51f895.2c2848","type":"mqtt in","z":"254c9c97.f85b34","name":"","topic":"esp/bme680/pressure","qos":"1","datatype":"auto","broker":"8db3fac0.99dd48","x":460,"y":2760,"wires":[["3a95123b.66405e"]]},{"id":"c074e688.198b78","type":"mqtt in","z":"254c9c97.f85b34","name":"","topic":"esp/bme680/gas","qos":"1","datatype":"auto","broker":"8db3fac0.99dd48","x":440,"y":2820,"wires":[["d3539c06.00a17"]]},{"id":"3a95123b.66405e","type":"ui_text","z":"254c9c97.f85b34","group":"37de8fe8.46846","order":2,"width":0,"height":0,"name":"","label":"Pressure","format":"{{msg.payload}} hPa","layout":"row-spread","x":680,"y":2760,"wires":[]},{"id":"d3539c06.00a17","type":"ui_text","z":"254c9c97.f85b34","group":"37de8fe8.46846","order":3,"width":0,"height":0,"name":"","label":"Gas","format":"{{msg.payload}} KOhm","layout":"row-spread","x":670,"y":2820,"wires":[]},{"id":"8db3fac0.99dd48","type":"mqtt-broker","z":"","name":"","broker":"localhost","port":"1883","clientid":"","usetls":false,"compatmode":false,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closeQos":"0","closePayload":"","willTopic":"","willQos":"0","willPayload":""},{"id":"37de8fe8.46846","type":"ui_group","z":"","name":"BME680","tab":"53b8c8f9.cfbe48","order":1,"disp":true,"width":"6","collapse":false},{"id":"53b8c8f9.cfbe48","type":"ui_tab","z":"","name":"Home","icon":"dashboard","order":5,"disabled":false,"hidden":false}]

Просмотреть исходный код

Демонстрация

Перейдите по IP-адресу вашего Raspberry Pi, добавив :1880/ui.

http://raspberry-pi-ip-address:1880/ui

Вы должны получить доступ к текущим показаниям датчика BME680 на Dashboard. Вы можете использовать другие типы узлов для отображения показаний различными способами.

ESP32 ESP8266 Node-RED BME680 температура влажность давление газ качество воздуха

Вот и всё! Ваша плата ESP публикует показания температуры, влажности, давления и сопротивления газа с BME680 в Node-RED через MQTT.

Заключение

MQTT – это отличный протокол связи для обмена небольшими объёмами данных между устройствами. В этом руководстве вы узнали, как публиковать показания температуры, влажности, давления и сопротивления газа с датчика окружающей среды BME680 с помощью ESP8266 в различные MQTT-топики. Затем вы можете использовать любое устройство или платформу домашней автоматизации для подписки на эти топики и получения показаний.

Вместо датчика BME680 вы можете использовать любой другой датчик, например, датчик температуры DS18B20, датчик температуры и влажности DHT22 или датчик температуры, влажности и давления BME280:

Мы надеемся, что это руководство было для вас полезным. Если вы хотите узнать больше о ESP8266, ознакомьтесь с нашими ресурсами:

Спасибо за чтение.
