Как выполнять ежедневные задачи с Arduino

В этом руководстве мы покажем вам, как выполнять ежедневные задачи с Arduino. Мы будем включать и выключать светодиод в определённое время суток, каждый день. Затем вы сможете легко модифицировать предоставленный пример для выполнения любой другой задачи.

Обзор проекта 

Этот проект использует модуль часов реального времени DS1307 для отслеживания времени. Для ознакомления с модулем RTC прочитайте: Руководство по модулю часов реального времени RTC с Arduino (DS1307 и DS3231).

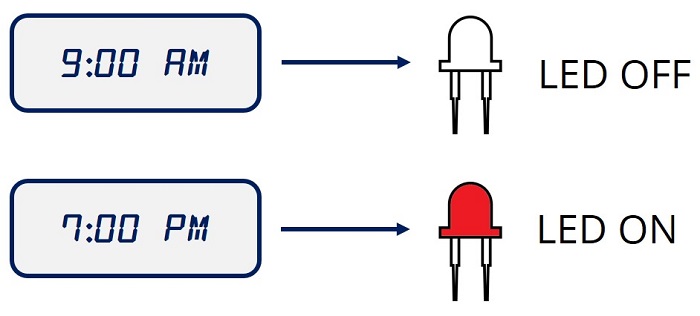

Предоставленный пример будет включать светодиод каждый день в 7:00 вечера (19:00); и выключать его каждый день в 9:00 утра.
Вы можете легко модифицировать код, чтобы запускать свои собственные события и задавать время их срабатывания.

Необходимые компоненты 

Для этого примера вам понадобятся следующие компоненты (нажмите на ссылки ниже, чтобы найти лучшую цену на Maker Advisor):

Вы можете использовать приведённые выше ссылки или перейти напрямую на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Схема подключения 

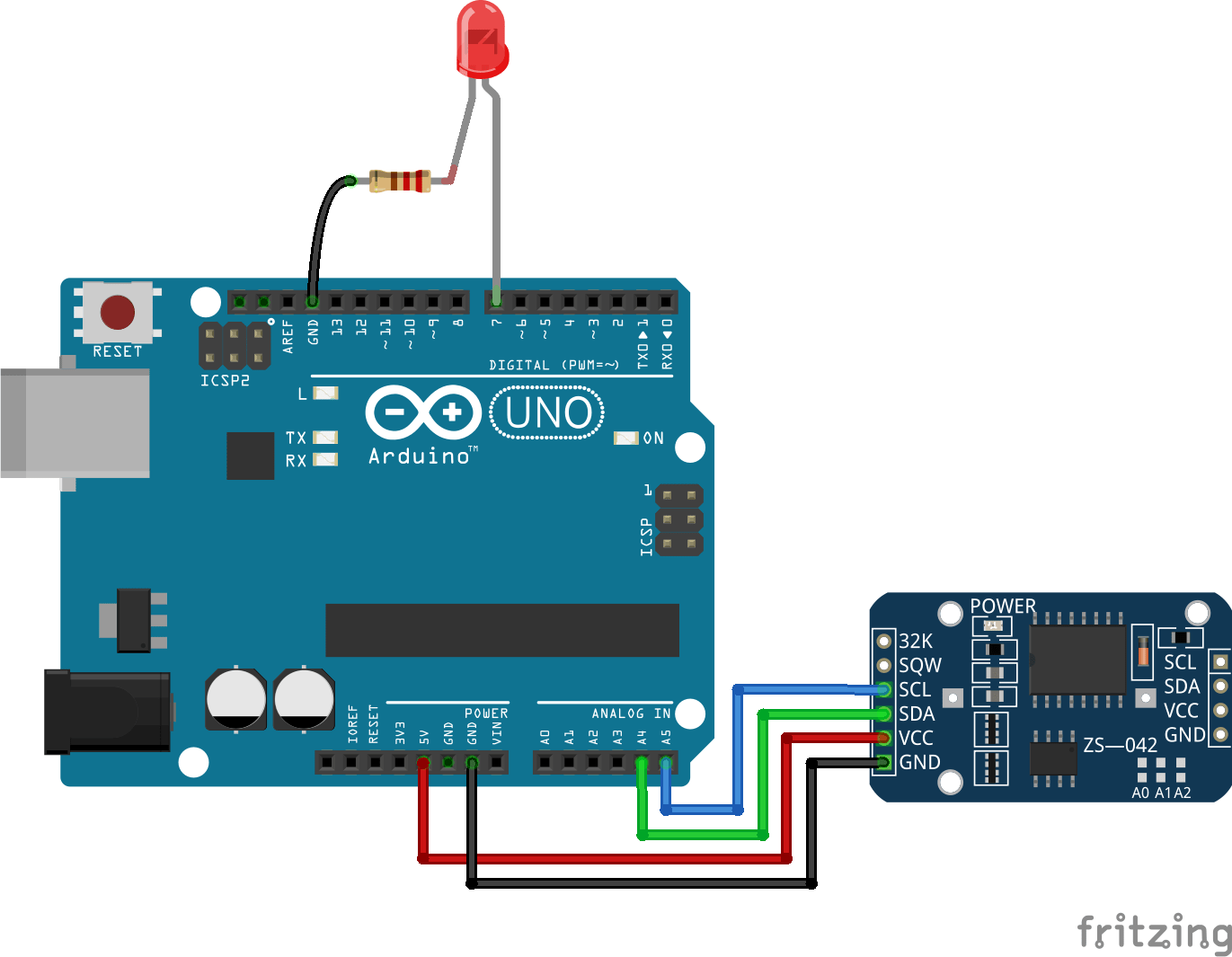

Подключите модуль DS1307 RTC к Arduino и светодиод, как показано на схеме ниже.

Вы также можете обратиться к следующей таблице для подключения модуля DS1307 RTC к Arduino.

Вывод модуля DS1307 RTC	Подключение к Arduino Uno
SCL	A5
SDA	A4
VCC	5V
GND	GND

Установка библиотек 

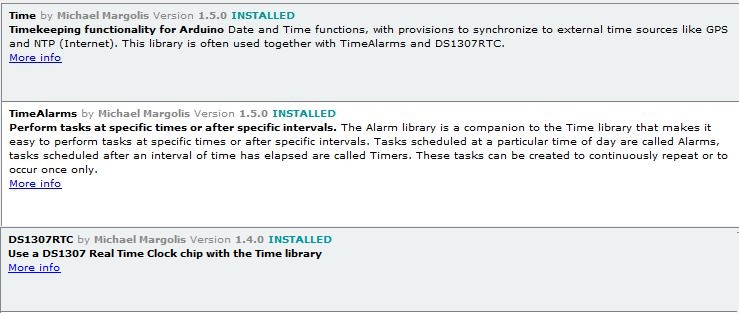

Для этого примера вам необходимо установить следующие библиотеки: Time, TimeAlarms и DS1307RTC, созданные Майклом Марголисом (Michael Margolis) и поддерживаемые Полом Стоффрегеном (Paul Stoffregen):

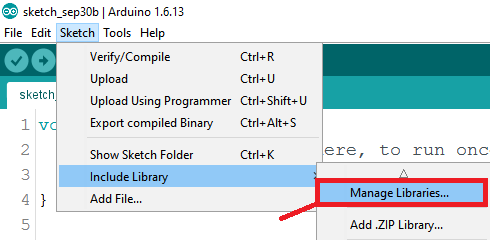

Чтобы установить эти библиотеки, в Arduino IDE перейдите в Sketch > Include Library > Manage Libraries. Затем введите название библиотеки для её установки.

Установка времени модуля DS1307 RTC 

Чтобы установить время модуля DS1307 RTC, вам нужно загрузить следующий скетч на плату Arduino и запустить его один раз:

/*
SetTime.ino sketch to set the time of DS1307 RTC - created by Paul Stoffregen
github.com/PaulStoffregen/DS1307RTC/blob/master/examples/SetTime/SetTime.ino
 */

#include <Wire.h>
#include <TimeLib.h>
#include <DS1307RTC.h>

const char *monthName[12] = {
  "Jan", "Feb", "Mar", "Apr", "May", "Jun",
  "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"
};

tmElements_t tm;

void setup() {
  bool parse=false;
  bool config=false;

  // get the date and time the compiler was run
  if (getDate(__DATE__) && getTime(__TIME__)) {
    parse = true;
    // and configure the RTC with this info
    if (RTC.write(tm)) {
      config = true;
    }
  }

  Serial.begin(9600);
  while (!Serial) ; // wait for Arduino Serial Monitor
  delay(200);
  if (parse && config) {
    Serial.print("DS1307 configured Time=");
    Serial.print(__TIME__);
    Serial.print(", Date=");
    Serial.println(__DATE__);
  } else if (parse) {
    Serial.println("DS1307 Communication Error :-{");
    Serial.println("Please check your circuitry");
  } else {
    Serial.print("Could not parse info from the compiler, Time=\"");
    Serial.print(__TIME__);
    Serial.print("\", Date=\"");
    Serial.print(__DATE__);
    Serial.println("\"");
  }
}

void loop() {
}

bool getTime(const char *str)
{
  int Hour, Min, Sec;

  if (sscanf(str, "%d:%d:%d", &Hour, &Min, &Sec) != 3) return false;
  tm.Hour = Hour;
  tm.Minute = Min;
  tm.Second = Sec;
  return true;
}

bool getDate(const char *str)
{
  char Month[12];
  int Day, Year;
  uint8_t monthIndex;

  if (sscanf(str, "%s %d %d", Month, &Day, &Year) != 3) return false;
  for (monthIndex = 0; monthIndex < 12; monthIndex++) {
    if (strcmp(Month, monthName[monthIndex]) == 0) break;
  }
  if (monthIndex >= 12) return false;
  tm.Day = Day;
  tm.Month = monthIndex + 1;
  tm.Year = CalendarYrToTm(Year);
  return true;
}

Посмотреть исходный код

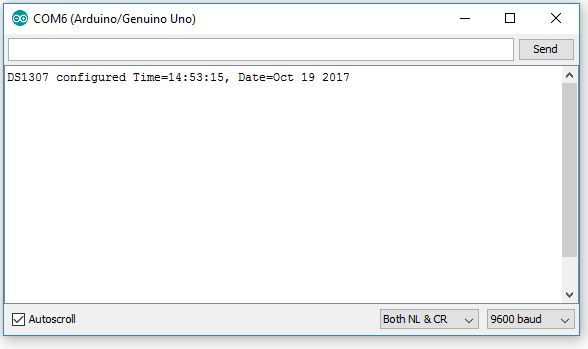

Вот что вы увидите в мониторе порта Arduino IDE:

Монитор порта Arduino IDE - установка времени DS1307 RTC

После того как время и дата будут правильно установлены, вы можете продолжить этот проект и загрузить финальный скетч.

Код 

Предоставленный код выключает светодиод каждое утро в 9:00, и включает его каждый вечер в 19:00 (7:00 PM). Скопируйте следующий код в Arduino IDE и загрузите его на плату Arduino.

/*
 *
 * Complete project details at https://randomnerdtutorials.com
 * Based on TimeAlarmExample from TimeAlarms library created by Michael Margolis
 *
 */

#include <TimeLib.h>
#include <TimeAlarms.h>
#include <Wire.h>
#include <DS1307RTC.h>  // a basic DS1307 library that returns time as a time_t

const int led = 7;

void setup() {
  // prepare pin as output
  pinMode(led, OUTPUT);
  digitalWrite(led, LOW);

  Serial.begin(9600);
  // wait for Arduino Serial Monitor
  while (!Serial) ;

  // get and set the time from the RTC
  setSyncProvider(RTC.get);
  if (timeStatus() != timeSet)
     Serial.println("Unable to sync with the RTC");
  else
     Serial.println("RTC has set the system time");

  // to test your project, you can set the time manually
  //setTime(8,29,0,1,1,11); // set time to Saturday 8:29:00am Jan 1 2011

  // create the alarms, to trigger functions at specific times
  Alarm.alarmRepeat(9,0,0,MorningAlarm);  // 9:00am every day
  Alarm.alarmRepeat(19,0,0,EveningAlarm);  // 19:00 -> 7:00pm every day
}

void loop() {
  digitalClockDisplay();
  // wait one second between each clock display in serial monitor
  Alarm.delay(1000);
}

// functions to be called when an alarm triggers
void MorningAlarm() {
  // write here the task to perform every morning
  Serial.println("Tturn light off");
  digitalWrite(led, LOW);
}
void EveningAlarm() {
  // write here the task to perform every evening
  Serial.println("Turn light on");
  digitalWrite(led, HIGH);
}

void digitalClockDisplay() {
  // digital clock display of the time
  Serial.print(hour());
  printDigits(minute());
  printDigits(second());
  Serial.println();
}
void printDigits(int digits) {
  Serial.print(":");
  if (digits < 10)
    Serial.print('0');
  Serial.print(digits);
}

Посмотреть исходный код

Этот код прост для понимания и может быть легко модифицирован. Продолжайте читать эту страницу, чтобы узнать, как работает код.

Импорт библиотек 

Сначала вы импортируете необходимые библиотеки для создания временных будильников и для взаимодействия с модулем RTC:

#include <TimeLib.h>
#include <TimeAlarms.h>
#include <Wire.h>
#include <DS1307RTC.h>

Получение времени 

В функции setup() вы получаете время от RTC следующей строкой:

setSyncProvider(RTC.get);

Вы также выводите сообщение в монитор порта, чтобы знать, было ли время успешно синхронизировано:

if (timeStatus() != timeSet)
  Serial.println("Unable to sync with the RTC");
else
 Serial.println("RTC has set the system time");

Вы можете установить время вручную – просто раскомментируйте следующую строку. Это особенно полезно для тестирования ваших скетчей, потому что вы можете легко изменить время и проверить, срабатывают ли будильники.

//setTime(8,29,0,1,1,11); // set time to Saturday 8:29:00am Jan 1 2011

Настройка будильников 

Следующая строка запускает функцию MorningAlarm в 9:00 утра каждый день. Функция MorningAlarm определена после цикла loop().

Alarm.alarmRepeat(9,0,0, MorningAlarm); // 9:00am every day

Чтобы изменить время, вам нужно просто изменить числа 9,0,0 на желаемое время. Первое число – это часы, второе число – минуты, а третье – секунды.

Функция EveningAlarm срабатывает в 7:00 вечера (19:00) каждый день.

Alarm.alarmRepeat(19,0,0, EveningAlarm); // 19:00 -> 7:00pm every day

loop()

В функции loop() вы отображаете время в мониторе порта каждую секунду, вызывая функцию digitalClockDisplay(), определённую далее в коде.

void loop() {
  digitalClockDisplay();
  Alarm.delay(1000); // wait one second between clock display
}

Определение задач 

Функции MorningAlarm() и EveningAlarm() будут вызваны в то время, которое вы определили в функции setup().

Чтобы изменить ваши задачи, вам просто нужно написать свои задачи внутри функций MorningAlarm() и EveningAlarm().

void MorningAlarm() {
  // write here the task to perform every morning
  Serial.println("Alarm: - turn lights off");
  digitalWrite(led, LOW);
}

void EveningAlarm() {
  // write here the task to perform every evening
  Serial.println("Alarm: - turn lights on");
  digitalWrite(led, HIGH);
}

Здесь мы просто выводим сообщение в монитор порта и включаем/выключаем светодиод.

Идея в том, чтобы вы использовали этот пример для того, чтобы заставить Arduino выполнять полезную задачу каждый день в одно и то же время.

Заключение 

В этом руководстве мы показали вам, как выполнять ежедневные задачи с Arduino. Предоставленный пример прост, чтобы вы могли легко адаптировать его под свои проекты. Вот несколько идей задач, которые вы можете автоматизировать с помощью этой техники:

Включение/выключение освещения в определённое время
Закрытие оконных жалюзи
Кормление домашних животных

Планируете ли вы использовать ежедневные задачи Arduino в одном из ваших проектов? Дайте нам знать, оставив комментарий ниже.

Если вам нравится Arduino, вам могут понравиться следующие статьи:

Надеемся, что эта статья была вам полезна. Спасибо за чтение.
