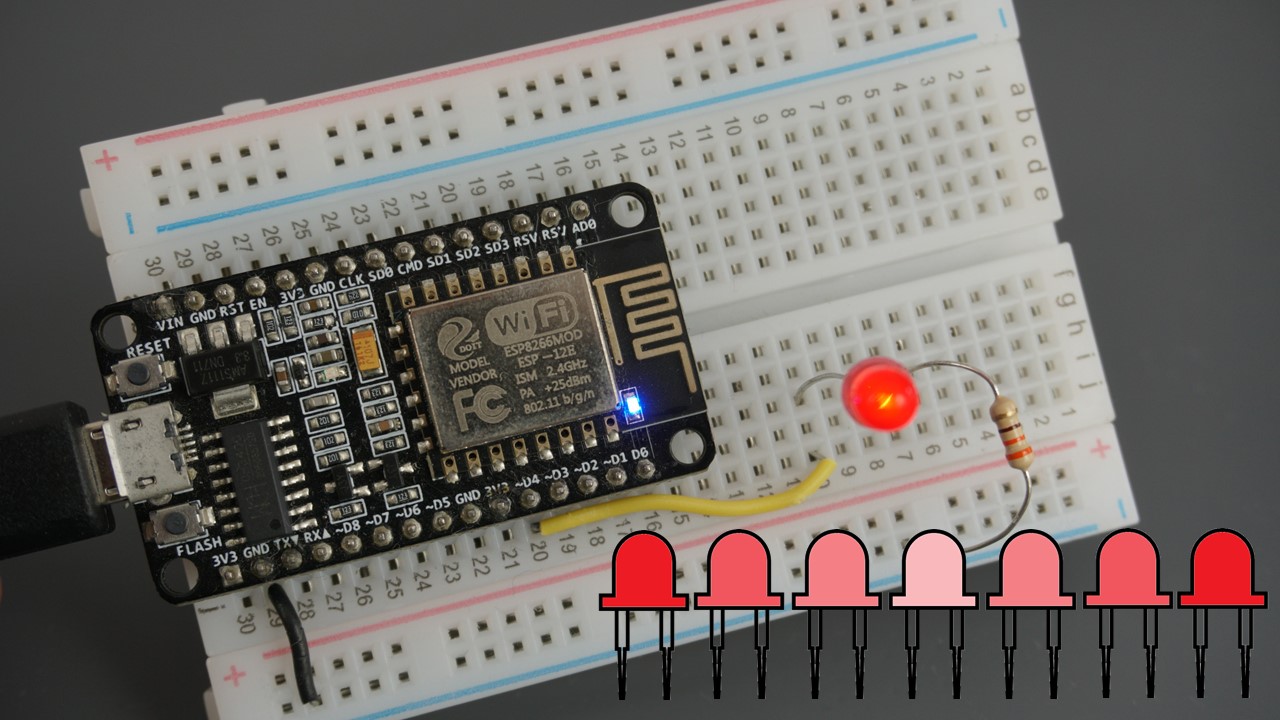

ESP8266 NodeMCU PWM с Arduino IDE – Плавное управление яркостью светодиода (аналоговый выход)

В этом руководстве показано, как генерировать ШИМ-сигналы (PWM) на ESP8266 NodeMCU с помощью Arduino IDE. В качестве примера мы будем плавно изменять яркость светодиода, меняя коэффициент заполнения (duty cycle) во времени.

Для генерации ШИМ-сигнала на выводах ESP8266 в Arduino IDE используется функция analogWrite(pin, value). Значение value – целое число в диапазоне от 0 до 255.

Для версий ESP8266 до 3.0 диапазон по умолчанию составляет от 0 до 1023. Диапазон ШИМ можно изменить, вызвав analogWriteRange(new_range).

Вам также могут быть полезны другие руководства по ШИМ:

Прежде чем приступить к этому руководству, у вас должен быть установлен аддон ESP8266 в Arduino IDE. Следуйте следующему руководству для установки ESP8266 в Arduino IDE.

ESP8266 NodeMCU PWM (широтно-импульсная модуляция)

GPIO ESP8266 могут быть установлены либо на выход 0В, либо на 3.3В, но они не могут выдавать промежуточные напряжения. Однако вы можете выводить «ненастоящие» промежуточные напряжения с помощью широтно-импульсной модуляции (ШИМ/PWM), и именно так вы будете создавать различные уровни яркости светодиода в этом проекте.

Если вы будете переключать напряжение светодиода между HIGH и LOW очень быстро, ваши глаза не успеют уследить за скоростью, с которой светодиод включается и выключается; вы просто увидите некоторые градации яркости.

Плавное изменение яркости светодиода ESP8266 с помощью ШИМ и функции analogWrite

Именно так работает ШИМ – создавая выходной сигнал, который переключается между HIGH и LOW с очень высокой частотой.

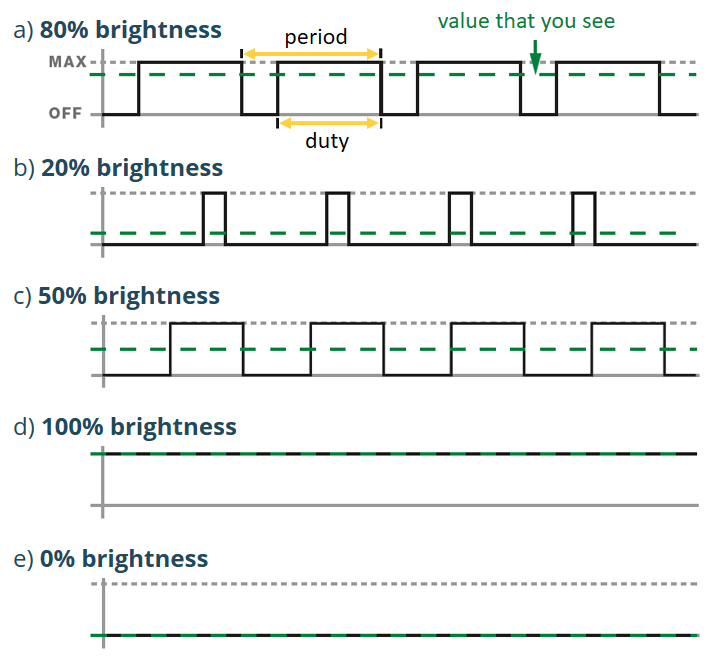

Коэффициент заполнения (duty cycle) – это доля периода, в течение которой светодиод находится в состоянии HIGH. На следующем рисунке показано, как работает ШИМ.

Принцип работы широтно-импульсной модуляции (PWM) на ESP8266 для плавного управления яркостью светодиода

Коэффициент заполнения 50 процентов соответствует 50-процентной яркости светодиода, коэффициент заполнения 0 означает, что светодиод полностью выключен, а коэффициент заполнения 100 означает, что светодиод полностью включён. Изменение коэффициента заполнения – это способ получения различных уровней яркости.

analogWrite()

Для генерации ШИМ-сигнала на заданном выводе используйте следующую функцию:

analogWrite(pin, value);

pin: ШИМ может использоваться на выводах с 0 по 16
value: должно быть в диапазоне от 0 до PWMRANGE, который по умолчанию равен 255. Когда значение равно 0, ШИМ отключается на этом выводе. Значение 255 соответствует 100% коэффициенту заполнения

Вы можете изменить диапазон ШИМ, вызвав:

analogWriteRange(new_range);

По умолчанию частота ШИМ ESP8266 составляет 1 кГц. Вы можете изменить частоту ШИМ с помощью:

analogWriteFreq(new_frequency);

Допустимые значения – от 100 Гц до 40000 Гц.

ESP8266 NodeMCU – Плавное управление яркостью светодиода с помощью ШИМ 

В этом разделе мы создадим простой пример, который плавно изменяет яркость светодиода, чтобы вы увидели, как использовать ШИМ в своих проектах. Вам потребуются следующие компоненты:

ESP8266 (читайте Лучшие платы разработки ESP8266)
Светодиод 5 мм
Резистор 330 Ом
Макетная плата
Набор проводов
Опционально: осциллограф (читайте Лучшие осциллографы для начинающих)

Если вы используете ESP-01, вам понадобится FTDI-программатор или последовательный адаптер для загрузки кода.

Вы можете перейти по ссылкам выше или напрямую на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Схема подключения 

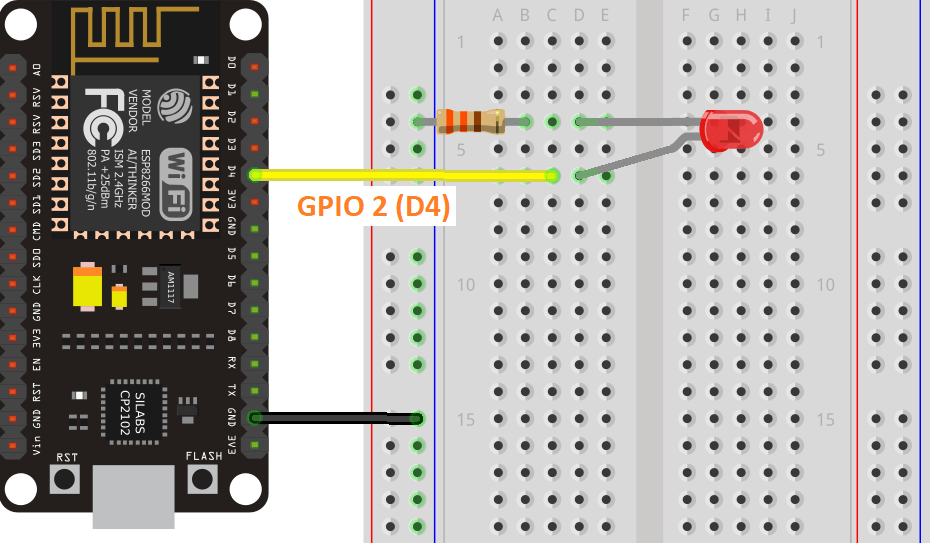

После загрузки кода подключите светодиод к вашему ESP8266, как показано на следующей схеме. Мы подключаем светодиод к GPIO 2, но вы можете использовать любой другой подходящий GPIO.

Если вы используете ESP-01, вы можете посмотреть распиновку платы здесь.

Код ESP8266 NodeMCU PWM 

Скопируйте код в Arduino IDE и загрузите его на ESP8266.

/*********
  Rui Santos
  Complete project details at https://randomnerdtutorials.com
*********/

const int ledPin = 2;

void setup() {

}

void loop() {
  // increase the LED brightness
  for(int dutyCycle = 0; dutyCycle < 255; dutyCycle++){
    // changing the LED brightness with PWM
    analogWrite(ledPin, dutyCycle);
    delay(1);
  }

  // decrease the LED brightness
  for(int dutyCycle = 255; dutyCycle > 0; dutyCycle--){
    // changing the LED brightness with PWM
    analogWrite(ledPin, dutyCycle);
    delay(1);
  }
}

Исходный код на GitHub

Как работает код 

Продолжайте читать этот раздел, чтобы узнать, как работает код, или перейдите к следующему разделу.

Начните с определения вывода, к которому подключён светодиод. В данном случае светодиод подключён к GPIO 2 (D4).

const int ledPin = 2;

В loop() вы изменяете коэффициент заполнения от 0 до 255, чтобы увеличить яркость светодиода.

for(int dutyCycle = 0; dutyCycle < 255; dutyCycle++){
  // changing the LED brightness with PWM
  analogWrite(ledPin, dutyCycle);
  delay(1);
}

А затем от 255 до 0, чтобы уменьшить яркость.

for(int dutyCycle = 255; dutyCycle > 0; dutyCycle--){
  // changing the LED brightness with PWM
  analogWrite(ledPin, dutyCycle);
  delay(1);
}

Для установки яркости светодиода необходимо использовать функцию analogWrite(), которая принимает в качестве аргументов GPIO, на котором вы хотите получить ШИМ-сигнал, и значение от 0 до 255 для установки коэффициента заполнения.

Загрузка кода 

В Arduino IDE перейдите в Tools > Board и выберите вашу модель ESP8266 (если вы используете ESP-01, выберите «Generic ESP8266 Module»).

Перейдите в Tools > Port и выберите COM-порт, к которому подключён ESP8266.

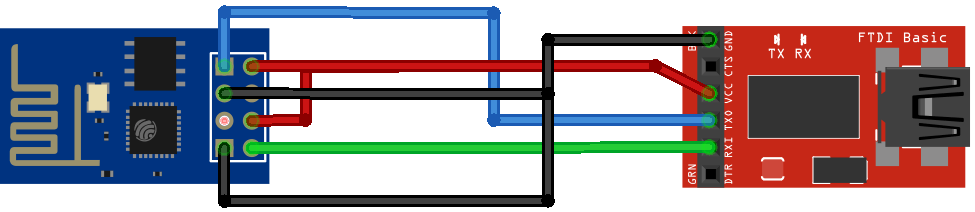

Если вы используете ESP-01, вам понадобится FTDI-программатор или последовательный адаптер для загрузки кода. Вот подключения, которые необходимо выполнить:

ESP8266 ESP-01 подключение к FTDI-программатору для загрузки скетча Arduino

ESP-01	FTDI-программатор
RX	TX
TX	RX
CH_PD	3.3V
GPIO 0	GND
VCC	3.3V
GND	GND

Демонстрация 

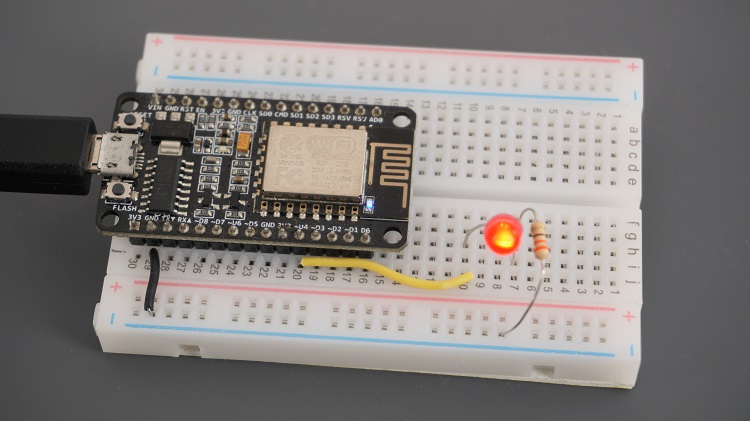

После загрузки скетча светодиод, подключённый к GPIO 2, должен плавно увеличивать и уменьшать яркость со временем.

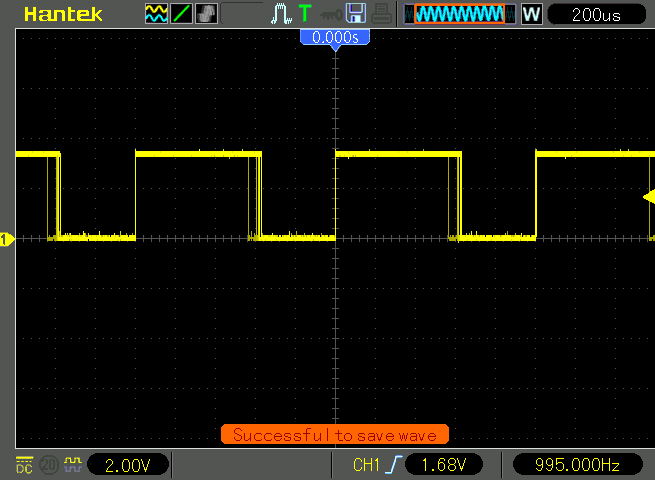

Вы можете подключить GPIO 2 к осциллографу, чтобы увидеть, как ШИМ-сигнал изменяется со временем.

Демонстрация ШИМ-сигнала ESP8266 на осциллографе

Читайте наш обзор: Лучшие осциллографы для начинающих и любителей электроники.

Заключение 

Мы надеемся, что это руководство по использованию ШИМ на ESP8266 было вам полезно. Помимо управления яркостью светодиода, ШИМ также можно использовать для управления скоростью двигателя постоянного тока.
