Arduino Serial: Описание команд Serial

Последовательная связь Arduino включает множество команд, доступных через библиотеку Serial. Хотя справочник перечисляет множество функций — begin(), end(), if(Serial), print(), println(), write(), availableForWrite(), read(), readBytes(), readBytesUntil(), available(), setTimeout(), find(), findUntil(), parseFloat(), parseInt(), peek(), flush() и serialEvent() — большинство практических скетчей используют лишь около пяти из этих команд.

begin(baudRate) / begin(baudRate, settings)

Функция begin() инициализирует последовательную связь. Без неё Serial не будет работать, даже если код скомпилируется успешно.

Serial.begin(9600);

Скорость передачи (Baud Rate): скорость передачи в битах в секунду. Распространённые скорости: 1200, 2400, 4800, 19200, 38400, 57600 и 115200. Оба конца связи должны использовать одинаковые скорости.

Настройки Serial: по умолчанию Arduino использует формат 8N1 (8 бит данных, без чётности, 1 стоп-бит).

Serial.begin(9600, SERIAL_8N1);

Пакеты данных содержат:

Биты данных (Data Bits): фактическая передаваемая информация
Чётность (Parity): механизм проверки ошибок (N=Нет, E=Чётная, O=Нечётная)
Стоп-биты (Stop Bits): разделители пакетов (обычно 1)

Когда настройки не указаны, Arduino использует формат по умолчанию 8N1, что делает Serial.begin(9600) эквивалентным Serial.begin(9600, SERIAL_8N1).

end()

Закрывает или отключает последовательную связь. Редко нужна для аппаратного Serial, но полезна при использовании программного Serial, где существует несколько каналов, но только один работает одновременно.

Serial.end();

if (Serial)

Проверяет доступность последовательной связи. Возвращает TRUE на большинстве плат Arduino независимо от статуса инициализации. Надёжно работает только на платах Leonardo и Micro Pro с USB CDC подключением.

Leonardo требует ожидания доступности Serial:

while (!Serial) { ; }

print(), println() и write()

Эти три команды существенно различаются в обработке данных.

Ключевые различия 

Serial.write() передаёт бинарные данные без преобразования
Serial.print() преобразует числовые значения в читаемый ASCII-текст
Serial.println() работает идентично print(), но добавляет символы возврата каретки и новой строки (\r\n)

Примеры поведения 

Serial.print(123) отображает «123» (три символа)
Serial.write(123) отправляет один байт со значением 123 (отображает «{» в Serial Monitor)
Serial.write("123") отправляет ASCII-символы «1» + «2» + «3»

// Arduino Serial: Print vs Write
// www.martyncurrey.com

void setup()
{
    Serial.begin(9600);
    Serial.println(123);
    Serial.write(123);
}

void loop() { }

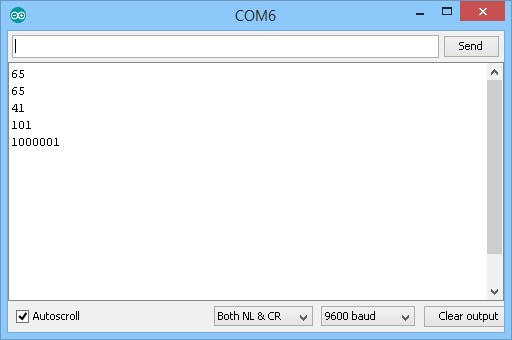

Преобразование системы счисления

Serial.print() поддерживает отображение чисел в различных форматах:

int value = 65;
Serial.println(value);       // вывод в десятичном формате ASCII
Serial.println(value, DEC);  // вывод в десятичном формате ASCII
Serial.println(value, HEX);  // вывод в шестнадцатеричном формате ASCII
Serial.println(value, OCT);  // вывод в восьмеричном формате ASCII
Serial.println(value, BIN);  // вывод в двоичном формате ASCII

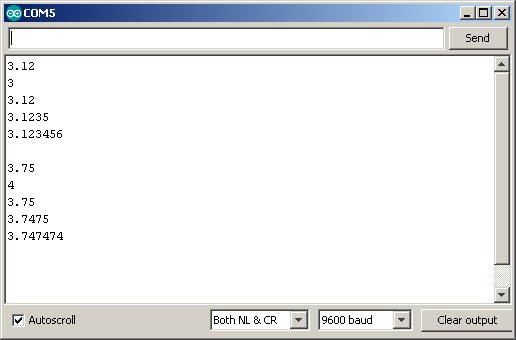

Числа с плавающей точкой

По умолчанию выводятся 2 знака после запятой. Второй параметр задаёт точность:

float f = 3.1234;
Serial.print(f)  // отображает 3.12

Полный пример:

// Arduino Serial: Print floats
// www.martyncurrey.com

void setup()
{
    Serial.begin(9600);
    while (!Serial) {  ;  }

     float f;

     f = 3.123456;
     Serial.println(f);
     Serial.println(f,0);
     Serial.println(f,2);
     Serial.println(f,4);
     Serial.println(f,6);

     Serial.println("");

     f = 3.747474;
     Serial.println(f);
     Serial.println(f,0);
     Serial.println(f,2);
     Serial.println(f,4);
     Serial.println(f,6);
}

void loop()
{
}

При усечении чисел с плавающей точкой print() округляет значения вверх. К сожалению, значения с плавающей точкой нельзя отправить с помощью write() — попытка сделать это вызывает ошибку компилятора о неоднозначной перегрузке.

availableForWrite()

Возвращает количество байт в выходном буфере Serial в виде целого числа. Показывает, сколько символов осталось для записи. Полезно для обеспечения того, что все данные Serial будут переданы перед выполнением последующих операций.

int numChars = Serial.availableForWrite();

Поскольку аппаратный Serial работает в фоновом режиме, выполнение кода продолжается во время передачи данных. Эта функция помогает синхронизировать операции с завершением передачи.

read()

Считывает один символ или байт из входного буфера Serial. Возвращает -1, если буфер пуст. Данные Serial остаются в буфере до тех пор, пока скетч не прочитает их.

if ( Serial.available() )
{
    c = Serial.read();
}

Функция Serial.available() возвращает количество байт в буфере. Любое значение больше 0 оценивается как TRUE, гарантируя наличие хотя бы одного символа перед чтением.

readBytes(buffer, length)

Аналогична read(), но считывает несколько байт. Требует два параметра: буфер (массив char или byte) для хранения данных и количество байт для чтения.

int length = 10;
char buffer [11];
int numberOfBytes = Serial.readBytes(buffer, length)
// if numberOfBytes >0 we have data.
// if numberOfBytes =10 we have all the data.

Возвращает фактическое количество скопированных байт. Убедитесь, что буфер достаточно большой, чтобы предотвратить повреждение данных.

readBytesUntil(termChar, buffer, length)

Расширяет readBytes() за счёт принятия символа-терминатора. Чтение останавливается при обнаружении терминатора, который не копируется в буфер.

int length = 10;
char buffer [11];
char termChar = 13;
int numberOfBytes = Serial.readBytesUntil(termChar, buffer, length)
// if numberOfBytes >0 we have data.

Таймаут по умолчанию составляет 1 секунду (1000 мс) как для readBytes(), так и для readBytesUntil(). Это блокирует выполнение скетча при ожидании данных. Автор предпочитает использовать read() в пользовательских циклах для неблокирующей работы, позволяя выполнять другие задачи при отсутствии данных.

setTimeout()

Настраивает длительность таймаута для readBytes() и readBytesUntil() в миллисекундах. Значения имеют тип данных long.

Serial.setTimeout(500);  // установить на полсекунды

find(searchString)

Ищет указанную строку во входном буфере Serial. Возвращает TRUE, если найдена, FALSE — если не найдена или истёк таймаут.

Важные особенности поведения:

Удаляет содержимое буфера в процессе поиска
Блокирует выполнение скетча во время поиска

Функция последовательно удаляет символы, пока не найдёт искомую строку или не опустошит буфер. Если искать «world» в «hello world», функция вернёт TRUE, но опустошит буфер, и в нём останутся только данные после «world».

void setup()
{
    Serial.begin(9600);

    delay(4000);

    char searchString[] = "world";
    boolean found = Serial.find(searchString);

    if(found) { Serial.println("The world has been found"); }
    else      { Serial.println("The world has been lost"); }
}

void loop()
{
}

Автор считает эту функцию ограниченно полезной. Копирование данных Serial в пользовательский буфер и последующий поиск в нём обеспечивает лучшую гибкость, особенно при контроле передаваемых и получаемых данных.

findUntil(searchString, terminatingString)

Аналогична find(), но принимает строку-терминатор. Ищет строку поиска, пока не будет найдена искомая строка, строка-терминатор, или не истечёт таймаут.

Возвращает TRUE, если искомая строка найдена, FALSE — в противном случае. Если встречается строка-терминатор, поиск прекращается и возвращается FALSE.

char searchString[] = "zzz";
char termString[]   = "\n";

void setup()
{
    Serial.begin(9600);

    boolean found = Serial.findUntil(searchString, termString);
    Serial.print("searchString ");
    if(found) { Serial.println("found"); }
    else { Serial.println("not found"); }
}

void loop()
{
}

Важное замечание: Arduino передаёт символы EOL в порядке «\r» «\n». Если буфер содержит «abcd\r\n» и «\n» является терминатором, функция вернёт FALSE, но оставит «\r» в буфере, что потенциально вызовет проблемы при последующем разборе.

parseInt()

Извлекает первое допустимое целое число в ASCII-формате из буфера Serial, возвращая значение типа long. Нечисловые символы пропускаются. Возвращает 0, если допустимое целое число не найдено или истёк таймаут.

Особенности поведения:

Удаляет нечисловые символы в процессе поиска
Оставляет содержимое буфера после целого числа нетронутым
Может вызвать проблемы с производительностью, если буфер содержит только целые числа (ожидает таймаут)

Примеры:

Буфер «12345» — возвращает 12345, буфер становится пустым
Буфер «abd1234zxy» — возвращает 1234, буфер становится «zxy»
Буфер «-3434\r\n» — возвращает -3434, буфер содержит «\r\n»

long parseIntValue = Serial.parseInt();

Критически важно: всегда сохраняйте возвращаемое значение в переменную типа long. Arduino int (2 байта) не может безопасно хранить все значения long (4 байта). Значения, превышающие 32 767, будут усечены некорректно. Например, значение long 2147483640 станет -8 при преобразовании в int.

parseFloat()

Извлекает первое допустимое число с плавающей точкой в ASCII-формате из буфера Serial, возвращая значение типа float. Возвращает 0, если допустимое число не найдено или истёк таймаут. Функция блокирует выполнение кода при ожидании данных.

Процесс:

Удаляет символы, не относящиеся к числам с плавающей точкой (не числа и не знак минуса)
Считывает данные числа с плавающей точкой до обнаружения символа, не относящегося к float
Преобразует значение в ASCII-формате в фактическое число с плавающей точкой

Пример: Буфер «abc3.1234abcdefg» — возвращает 3.1234, буфер становится «abcdefg»

peek()

Возвращает следующий символ в буфере Serial, не удаляя его. Работает как read(), но сохраняет содержимое буфера. Обращается только к первому доступному символу; последовательные вызовы peek возвращают один и тот же символ, так как указатель буфера не продвигается.

Полезна для создания пользовательских парсеров, требующих возможности «заглянуть вперёд» без нарушения данных буфера.

flush()

Часто неправильно понимаемая, эта функция не очищает буферы мгновенно. Вместо этого она приостанавливает выполнение кода до завершения передачи всех исходящих данных Serial.

Поскольку аппаратный Serial работает в фоновом режиме через прерывания, Serial.print() копирует данные в выходной буфер, а затем немедленно возвращается к основному коду, пока передача продолжается асинхронно. Иногда код должен дождаться завершения передачи перед продолжением — именно здесь применяется Serial.flush(). Возникающая задержка может быть существенной.

serialEvent()

Технически не является командой Serial, а является специальной функцией, вызываемой один раз за итерацию loop, когда входной буфер Serial содержит данные. Работает как внешняя проверка if(Serial.available()).

// Arduino Serial: Using serialEvent 01
// www.martyncurrey.com

char c  = ' ';
char buffer [21];
int pos = 0;
bool stringComplete = false;

void setup()
{
    Serial.begin(9600);
    Serial.println("START");
}

void loop()
{
 if (stringComplete)
 {
    Serial.println(buffer);
    buffer[0] = '\0';
    stringComplete = false;
    pos=0;
  }
}

void serialEvent()
{
    char c = (char)Serial.read();
    buffer[pos] = c;
    pos++;
    if (c == 10) {  stringComplete = true;  }
}

Обратите внимание: в скетче нет явного вызова serialEvent() — система вызывает её вне функции loop() автоматически.

Альтернативный подход с использованием if(Serial.available()):

// Arduino Serial: Using if (Serial.available())
// www.martyncurrey.com

char c  = ' ';
char buffer [21];
int pos = 0;
bool stringComplete = false;

void setup()
{
    Serial.begin(9600);
    Serial.println("START");
}

void loop()
{
   if(Serial.available())
   {
      char c = (char)Serial.read();
      buffer[pos] = c;
      pos++;
      if (c == 10) {  stringComplete = true;  }
   }

   if (stringComplete)
   {
      Serial.println(buffer);
      buffer[0] = '\0';
      stringComplete = false;
      pos=0;
    }
}

Оба подхода дают одинаковый результат, хотя автор предпочитает второй метод за ясность и поддерживаемость.
