ESP8266 NodeMCU HTTP GET с Arduino IDE (OpenWeatherMap.org и ThingSpeak)

В этом руководстве вы узнаете, как выполнять HTTP GET запросы с помощью платы ESP8266 NodeMCU и Arduino IDE. Мы покажем, как декодировать JSON-данные из OpenWeatherMap.org и строить графики значений с помощью ThingSpeak.

ESP8266 NodeMCU HTTP GET с Arduino IDE OpenWeatherMap ThingSpeak

Метод HTTP GET запросов 

Протокол передачи гипертекста (HTTP) работает как протокол запрос-ответ между клиентом и сервером. Вот пример:

ESP8266 (клиент) отправляет HTTP-запрос на сервер (например: OpenWeatherMap.org или ThingSpeak);
Сервер возвращает ответ ESP8266 (клиенту);
Наконец, ответ содержит информацию о состоянии запроса и также может содержать запрошенный контент.

HTTP GET 

GET используется для запроса данных из указанного ресурса. Он часто применяется для получения значений из API.

Например, вы можете использовать простой запрос для возврата значения или JSON-объекта:

GET /weather?countryCode=PT

Кроме того, вы также можете выполнить GET-запрос для обновления значения (как с ThingSpeak). Например, вы можете использовать:

GET /update?field1=value1

Обратите внимание, что строка запроса (name = field1 и value = value1) отправляется в URL HTTP GET запроса.

(При HTTP GET данные видны всем в URL запроса.)

Необходимые условия 

Перед тем как приступить к этому руководству, убедитесь, что вы выполнили следующие предварительные условия.

Arduino IDE 

Мы будем программировать ESP8266 NodeMCU с помощью Arduino IDE, поэтому убедитесь, что у вас установлено дополнение ESP8266.

Установка платы ESP8266 NodeMCU в Arduino IDE (Windows, Mac OS X, Linux)

Библиотека Arduino_JSON 

Вам также необходимо установить библиотеку Arduino_JSON. Вы можете установить эту библиотеку в менеджере библиотек Arduino IDE. Просто перейдите в Sketch > Include Library > Manage Libraries и найдите название библиотеки, как показано ниже:

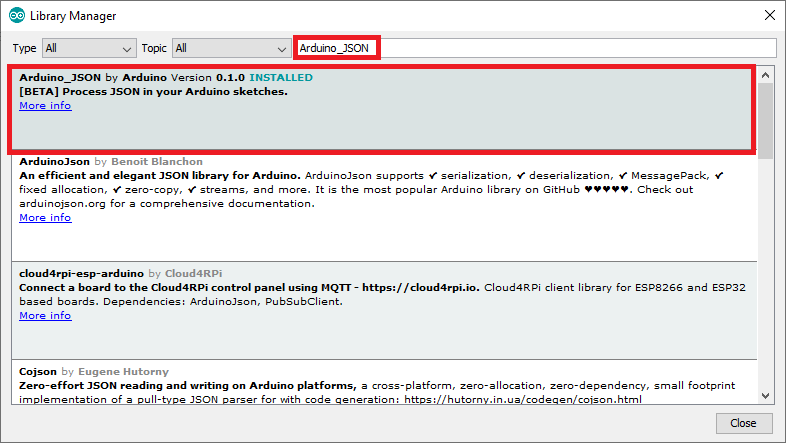

Установка библиотеки Arduino JSON в Arduino IDE

Другие веб-сервисы или API 

В этом руководстве вы узнаете, как настроить вашу плату ESP8266 NodeMCU для выполнения HTTP-запросов к OpenWeatherMap.org и ThingSpeak. Если вы предпочитаете учиться на локальном решении, вы можете использовать HTTP с Node-RED. Все примеры, представленные в этом руководстве, также работают с другими API.

В общем, чтобы сделать это руководство совместимым с любым сервисом, вам нужно найти документацию API сервиса. Затем вам потребуется имя сервера (URL или IP-адрес) и параметры для отправки в запросе (путь URL или тело запроса). Наконец, измените наши примеры для интеграции с любым API, который вы хотите использовать.

1. ESP8266 HTTP GET: JSON-данные (OpenWeatherMap.org)

В этом примере вы узнаете, как делать API-запросы для доступа к данным. В качестве примера мы будем использовать API OpenWeatherMap. Этот API имеет бесплатный план и предоставляет множество полезной информации о погоде практически в любой точке мира.

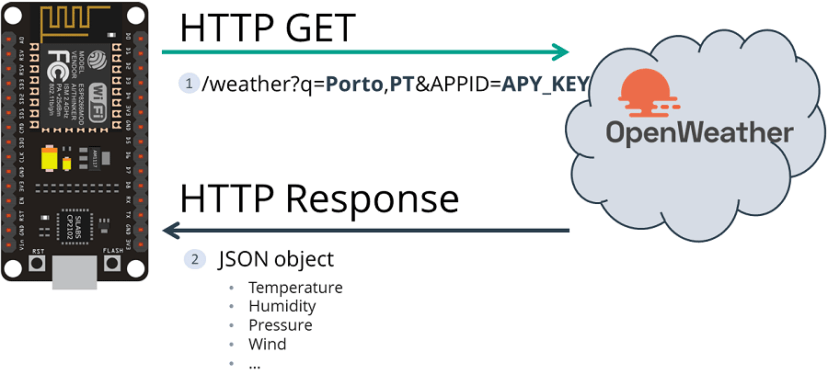

HTTP GET Open Weather Map ESP8266 NodeMCU

Использование API OpenWeatherMap 

Интерфейс прикладного программирования (API) – это набор функций, написанных разработчиками программного обеспечения, чтобы позволить любому человеку использовать их данные или сервисы. Проект OpenWeatherMap имеет API, который позволяет пользователям запрашивать данные о погоде.

В этом проекте вы будете использовать этот API для запроса прогноза погоды на текущий день для выбранного вами местоположения. Умение работать с API – это отличный навык, потому что он дает вам доступ к широкому спектру постоянно обновляемой информации, такой как текущие цены на акции, курсы валют, последние новости, обновления трафика, твиты и многое другое.

Примечание: API-ключи уникальны для каждого пользователя и не должны передаваться кому-либо.

Бесплатный план OpenWeatherMap предоставляет все необходимое для завершения этого проекта. Для использования API вам нужен API-ключ, известный как APIID. Чтобы получить APIID:

Откройте браузер и перейдите на https://openweathermap.org/appid/
Нажмите кнопку Sign up и создайте бесплатную учетную запись.
Перейдите по ссылке: https://home.openweathermap.org/api_keys и получите свой API-ключ.

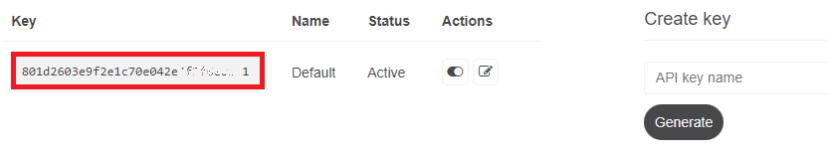

На вкладке API keys вы увидите ключ по умолчанию (выделен красным прямоугольником на рисунке выше); это уникальный ключ, который вам потребуется для получения информации с сайта. Скопируйте и сохраните этот ключ; он понадобится вам через несколько минут.
Чтобы получить информацию о погоде в выбранном вами месте, введите следующий URL:

http://api.openweathermap.org/data/2.5/weather?q=yourCityName,yourCountryCode&APPID=yourUniqueAPIkey

Замените yourCityName на город, для которого вы хотите получить данные, yourCountryCode на код страны для этого города, и yourUniqueAPIkey на уникальный API-ключ из шага 4. Например, обновленный URL API для города Порту, Португалия, будет выглядеть так:

http://api.openweathermap.org/data/2.5/weather?q=Porto,
PT&APPID=801d2603e9f2e1c70e042e4f5f6e0---

Скопируйте ваш URL в браузер, и API вернет массу информации, соответствующей вашей местной погоде. Мы получили следующую информацию о погоде в Порту, Португалия, в день написания этого руководства.

{"coord":{"lon":-8.611,"lat":41.1496},"weather":[{"id":803,"main":"Clouds","description":"broken clouds","icon":"04d"}],"base":"stations","main":{"temp":294.58,"feels_like":294.95,"temp_min":293.82,"temp_max":295.65,"pressure":1016,"humidity":83},"visibility":10000,"wind":{"speed":8.94,"deg":180,"gust":8.94},"clouds":{"all":75},"dt":1666877635,"sys":{"type":2,"id":2009460,"country":"PT","sunrise":1666853957,"sunset":1666892227},"timezone":3600,"id":2735943,"name":"Porto","cod":200}

Вот как это выглядит с отступами для лучшей читаемости.

{
  "coord": {
    "lon": -8.611,
    "lat": 41.1496
  },
  "weather": [
    {
      "id": 803,
      "main": "Clouds",
      "description": "broken clouds",
      "icon": "04d"
    }
  ],
  "base": "stations",
  "main": {
    "temp": 294.58,
    "feels_like": 294.95,
    "temp_min": 293.82,
    "temp_max": 295.65,
    "pressure": 1016,
    "humidity": 83
  },
  "visibility": 10000,
  "wind": {
    "speed": 8.94,
    "deg": 180,
    "gust": 8.94
  },
  "clouds": {
    "all": 75
  },
  "dt": 1666877635,
  "sys": {
    "type": 2,
    "id": 2009460,
    "country": "PT",
    "sunrise": 1666853957,
    "sunset": 1666892227
  },
  "timezone": 3600,
  "id": 2735943,
  "name": "Porto",
  "cod": 200
}

Далее вы увидите, как использовать эту информацию для получения конкретных данных, таких как температура, влажность, давление, скорость ветра и т.д.

Код ESP8266 HTTP GET OpenWeatherMap.org 

После установки необходимых дополнений для плат и библиотек скопируйте следующий код в вашу Arduino IDE, но пока не загружайте его. Вам нужно внести некоторые изменения, чтобы он работал для вас.

/*
  Rui Santos
  Complete project details at Complete project details at https://RandomNerdTutorials.com/esp8266-nodemcu-http-get-open-weather-map-thingspeak-arduino/

  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.

  Code compatible with ESP8266 Boards Version 3.0.0 or above
  (see in Tools > Boards > Boards Manager > ESP8266)
*/

#include <ESP8266WiFi.h>
#include <ESP8266HTTPClient.h>
#include <WiFiClient.h>
#include <Arduino_JSON.h>

const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

// Your Domain name with URL path or IP address with path
String openWeatherMapApiKey = "REPLACE_WITH_YOUR_OPEN_WEATHER_MAP_API_KEY";
// Example:
//String openWeatherMapApiKey = "bd939aa3d23ff33d3c8f5dd1dd4";

// Replace with your country code and city
String city = "Porto";
String countryCode = "PT";

// THE DEFAULT TIMER IS SET TO 10 SECONDS FOR TESTING PURPOSES
// For a final application, check the API call limits per hour/minute to avoid getting blocked/banned
unsigned long lastTime = 0;
// Timer set to 10 minutes (600000)
//unsigned long timerDelay = 600000;
// Set timer to 10 seconds (10000)
unsigned long timerDelay = 10000;

String jsonBuffer;

void setup() {
  Serial.begin(115200);

  WiFi.begin(ssid, password);
  Serial.println("Connecting");
  while(WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Connected to WiFi network with IP Address: ");
  Serial.println(WiFi.localIP());

  Serial.println("Timer set to 10 seconds (timerDelay variable), it will take 10 seconds before publishing the first reading.");
}

void loop() {
  // Send an HTTP GET request
  if ((millis() - lastTime) > timerDelay) {
    // Check WiFi connection status
    if(WiFi.status()== WL_CONNECTED){
      String serverPath = "http://api.openweathermap.org/data/2.5/weather?q=" + city + "," + countryCode + "&APPID=" + openWeatherMapApiKey;

      jsonBuffer = httpGETRequest(serverPath.c_str());
      Serial.println(jsonBuffer);
      JSONVar myObject = JSON.parse(jsonBuffer);

      // JSON.typeof(jsonVar) can be used to get the type of the var
      if (JSON.typeof(myObject) == "undefined") {
        Serial.println("Parsing input failed!");
        return;
      }

      Serial.print("JSON object = ");
      Serial.println(myObject);
      Serial.print("Temperature: ");
      Serial.println(myObject["main"]["temp"]);
      Serial.print("Pressure: ");
      Serial.println(myObject["main"]["pressure"]);
      Serial.print("Humidity: ");
      Serial.println(myObject["main"]["humidity"]);
      Serial.print("Wind Speed: ");
      Serial.println(myObject["wind"]["speed"]);
    }
    else {
      Serial.println("WiFi Disconnected");
    }
    lastTime = millis();
  }
}

String httpGETRequest(const char* serverName) {
  WiFiClient client;
  HTTPClient http;

  // Your IP address with path or Domain name with URL path
  http.begin(client, serverName);

  // Send HTTP POST request
  int httpResponseCode = http.GET();

  String payload = "{}";

  if (httpResponseCode>0) {
    Serial.print("HTTP Response code: ");
    Serial.println(httpResponseCode);
    payload = http.getString();
  }
  else {
    Serial.print("Error code: ");
    Serial.println(httpResponseCode);
  }
  // Free resources
  http.end();

  return payload;
}

Посмотреть исходный код

Настройка сетевых учетных данных

Измените следующие строки, указав ваши сетевые учетные данные: SSID и пароль. В коде есть комментарии, указывающие, где нужно внести изменения.

// Replace with your network credentials
const char* ssid     = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

Настройка API-ключа OpenWeatherMap.org

Вставьте ваш API-ключ в следующую строку:

String openWeatherMapApiKey = "REPLACE_WITH_YOUR_OPEN_WEATHER_MAP_API_KEY";

Настройка города и страны

Введите город, для которого вы хотите получить данные, а также код страны в следующие переменные:

// Replace with your country code and city
String city = "Porto";
String countryCode = "PT";

После внесения этих изменений вы можете загрузить код на вашу плату. Продолжайте читать, чтобы узнать, как работает код.

HTTP GET запрос (JSON-объект)

В цикле loop() вызывается функция httpGETRequest() для выполнения HTTP GET запроса:

String serverPath = "http://api.openweathermap.org/data/2.5/weather?q=" + city + "," + countryCode + "&APPID=" + openWeatherMapApiKey;

jsonBuffer = httpGETRequest(serverPath.c_str());

Функция httpGETRequest() выполняет запрос к OpenWeatherMap и получает строку с JSON-объектом, содержащим всю информацию о погоде для вашего города.

String httpGETRequest(const char* serverName) {
  WiFiClient client;
  HTTPClient http;

  // Your IP address with path or Domain name with URL path
  http.begin(client, serverName);

  // Send HTTP POST request
  int httpResponseCode = http.GET();

  String payload = "{}";

  if (httpResponseCode>0) {
    Serial.print("HTTP Response code: ");
    Serial.println(httpResponseCode);
    payload = http.getString();
  }
  else {
    Serial.print("Error code: ");
    Serial.println(httpResponseCode);
  }
  // Free resources
  http.end();

  return payload;
}

Декодирование JSON-объекта 

Для получения доступа к значениям декодируйте JSON-объект и сохраните все значения в массиве jsonBuffer.

JSONVar myObject = JSON.parse(jsonBuffer);
// JSON.typeof(jsonVar) can be used to get the type of the var

if (JSON.typeof(myObject) == "undefined") {
  Serial.println("Parsing input failed!");
  return;
}

Serial.print("JSON object = ");
Serial.println(myObject);
Serial.print("Temperature: ");
Serial.println(myObject["main"]["temp"]);
Serial.print("Pressure: ");
Serial.println(myObject["main"]["pressure"]);
Serial.print("Humidity: ");
Serial.println(myObject["main"]["humidity"]);
Serial.print("Wind Speed: ");
Serial.println(myObject["wind"]["speed"]);

Демонстрация HTTP GET 

После загрузки кода откройте монитор последовательного порта, и вы увидите, что он получает следующие JSON-данные:

{"coord":{"lon":-8.61,"lat":41.15},"weather":[{"id":801,"main":"Clouds","description":"few clouds","icon":"02d"}],"base":"stations","main":{"temp":294.44,"feels_like":292.82,"temp_min":292.15,"temp_max":297.04,"pressure":1008,"humidity":63},"visibility":10000,"wind":{"speed":4.1,"deg":240},"clouds":{"all":20},"dt":1589288330,"sys":{"type":1,"id":6900,"country":"PT","sunrise":1589260737,"sunset":1589312564},"timezone":3600,"id":2735943,"name":"Porto","cod":200}

Затем он выводит декодированный JSON-объект в мониторе последовательного порта Arduino IDE, чтобы получить значения температуры (в Кельвинах), давления, влажности и скорости ветра.

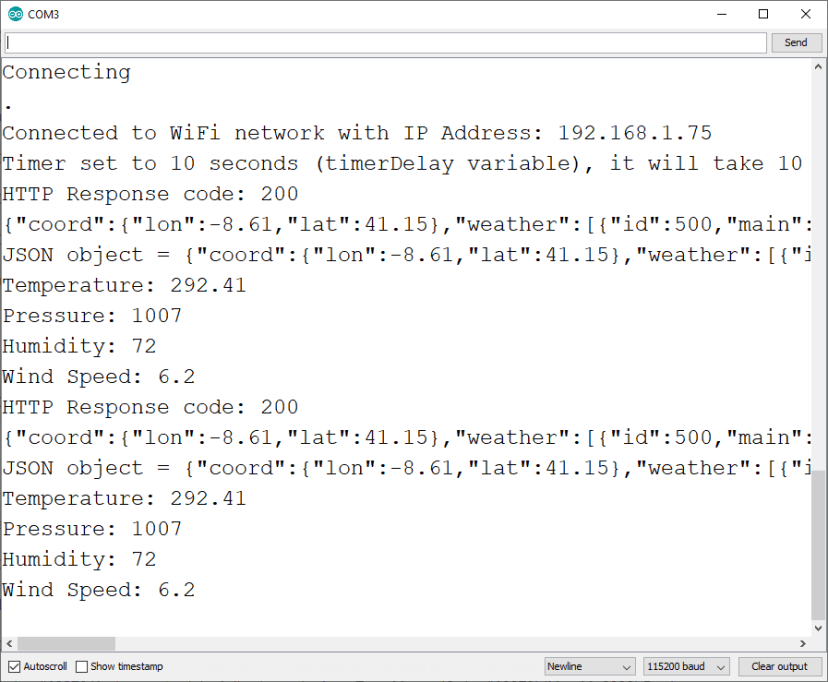

ESP32 ESP8266 NodeMCU HTTP GET с Arduino IDE -- ответ OpenWeatherMap

Для демонстрационных целей мы запрашиваем новые данные каждые 10 секунд. Однако для долгосрочного проекта вам следует увеличить таймер или проверить лимиты вызовов API в час/минуту, чтобы избежать блокировки/бана.

2. ESP8266 HTTP GET: Обновление значения (ThingSpeak)

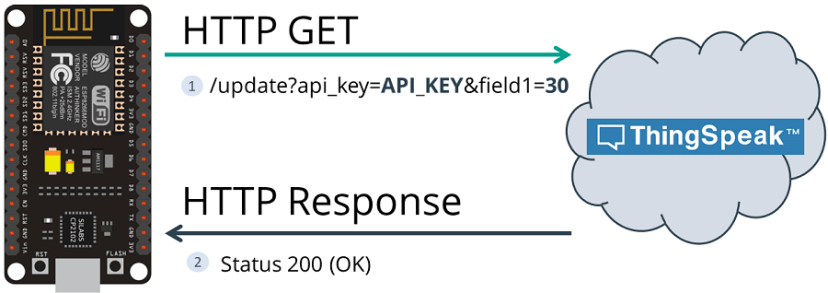

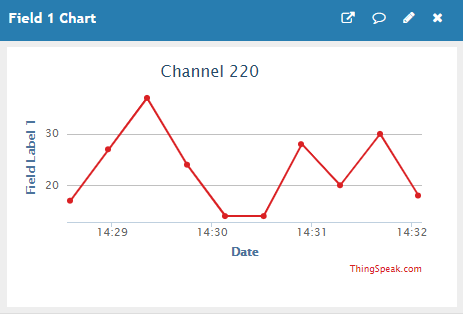

В этом примере ESP8266 выполняет HTTP GET запрос для обновления показания в ThingSpeak.

Использование API ThingSpeak 

ThingSpeak имеет бесплатный API, который позволяет хранить и извлекать данные с помощью HTTP. В этом руководстве вы будете использовать API ThingSpeak для публикации и визуализации данных в графиках из любой точки мира. В качестве примера мы будем публиковать случайные значения, но в реальном приложении вы бы использовали реальные показания датчиков.

Чтобы использовать ThingSpeak с вашим ESP, вам нужен API-ключ. Выполните следующие шаги:

Перейдите на ThingSpeak.com и создайте бесплатную учетную запись.
Затем откройте вкладку Channels.
Создайте New Channel (Новый канал).

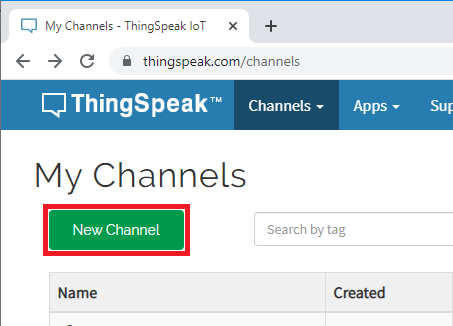

ESP32 ESP8266 NodeMCU ThingSpeak -- создание нового канала

Откройте ваш только что созданный канал и выберите вкладку API Keys, чтобы скопировать ваш API-ключ.

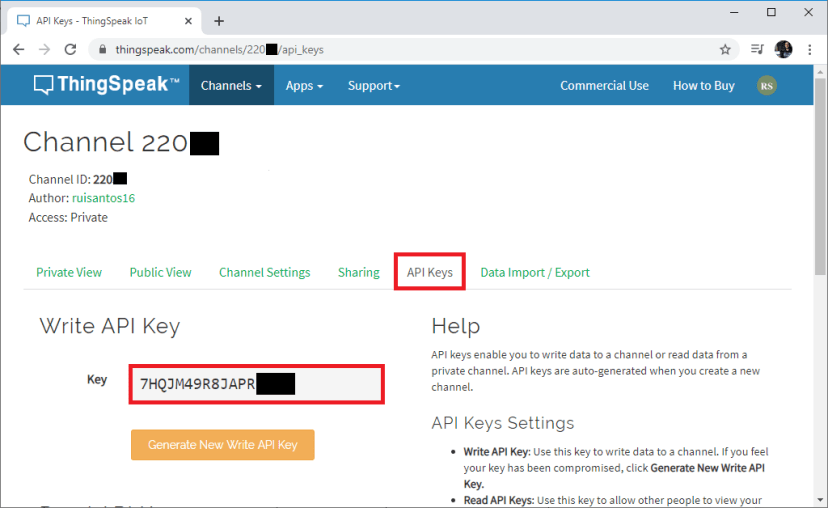

ESP32 ESP8266 NodeMCU ThingSpeak -- просмотр API-ключа для записи

Код ESP8266 HTTP GET ThingSpeak 

Скопируйте следующий скетч в вашу Arduino IDE (введите ваш SSID, пароль и API-ключ):

/*
  Rui Santos
  Complete project details at Complete project details at https://RandomNerdTutorials.com/esp8266-nodemcu-http-get-open-weather-map-thingspeak-arduino/

  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.

  Code compatible with ESP8266 Boards Version 3.0.0 or above
  (see in Tools > Boards > Boards Manager > ESP8266)
*/

#include <ESP8266WiFi.h>
#include <ESP8266HTTPClient.h>
#include <WiFiClient.h>

const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

// REPLACE WITH THINGSPEAK.COM API KEY
String serverName = "http://api.thingspeak.com/update?api_key=REPLACE_WITH_YOUR_API_KEY";
// EXAMPLE:
//String serverName = "http://api.thingspeak.com/update?api_key=7HQJM49R8JAPR";

// THE DEFAULT TIMER IS SET TO 10 SECONDS FOR TESTING PURPOSES
// For a final application, check the API call limits per hour/minute to avoid getting blocked/banned
unsigned long lastTime = 0;
// Timer set to 10 minutes (600000)
//unsigned long timerDelay = 600000;
// Set timer to 10 seconds (10000)
unsigned long timerDelay = 10000;

void setup() {
  Serial.begin(115200);

  WiFi.begin(ssid, password);
  Serial.println("Connecting");
  while(WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Connected to WiFi network with IP Address: ");
  Serial.println(WiFi.localIP());

  Serial.println("Timer set to 10 seconds (timerDelay variable), it will take 10 seconds before publishing the first reading.");

  // Random seed is a number used to initialize a pseudorandom number generator
  randomSeed(analogRead(0));
}

void loop() {
  // Send an HTTP GET request
  if ((millis() - lastTime) > timerDelay) {
    // Check WiFi connection status
    if(WiFi.status()== WL_CONNECTED){
      WiFiClient client;
      HTTPClient http;

      String serverPath = serverName + "&field1=" + String(random(40));

      // Your Domain name with URL path or IP address with path
      http.begin(client, serverPath.c_str());

      // Send HTTP GET request
      int httpResponseCode = http.GET();

      if (httpResponseCode>0) {
        Serial.print("HTTP Response code: ");
        Serial.println(httpResponseCode);
        String payload = http.getString();
        Serial.println(payload);
      }
      else {
        Serial.print("Error code: ");
        Serial.println(httpResponseCode);
      }
      // Free resources
      http.end();
    }
    else {
      Serial.println("WiFi Disconnected");
    }
    lastTime = millis();
  }
}

Посмотреть исходный код

Настройка сетевых учетных данных

Измените следующие строки, указав ваши сетевые учетные данные: SSID и пароль. В коде есть комментарии, указывающие, где нужно внести изменения.

// Replace with your network credentials
const char* ssid     = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

Настройка serverName (API-ключ)

Измените переменную serverName, включив ваш API-ключ.

String serverName = "http://api.thingspeak.com/update?api_key=REPLACE_WITH_YOUR_API_KEY";

Теперь загрузите код на вашу плату, и он должен сразу заработать. Прочитайте следующий раздел, если хотите узнать, как выполняется HTTP GET запрос.

HTTP GET запрос

В цикле loop() выполняется HTTP GET запрос каждые 10 секунд со случайными значениями:

if(WiFi.status()== WL_CONNECTED){
  WiFiClient client;
  HTTPClient http;

  String serverPath = serverName + "&field1=" + String(random(40));

  // Your Domain name with URL path or IP address with path
  http.begin(client, serverPath.c_str());

  // Send HTTP GET request
  int httpResponseCode = http.GET();

ESP8266 выполняет новый запрос по следующему URL для обновления поля field1 датчика новым значением (30).

http://api.thingspeak.com/update?api_key=REPLACE_WITH_YOUR_API_KEY&field1=30

Затем следующие строки кода сохраняют HTTP-ответ от сервера.

if (httpResponseCode>0) {
  Serial.print("HTTP Response code: ");
  Serial.println(httpResponseCode);
  String payload = http.getString();
  Serial.println(payload);
}
else {
  Serial.print("Error code: ");
  Serial.println(httpResponseCode);
}

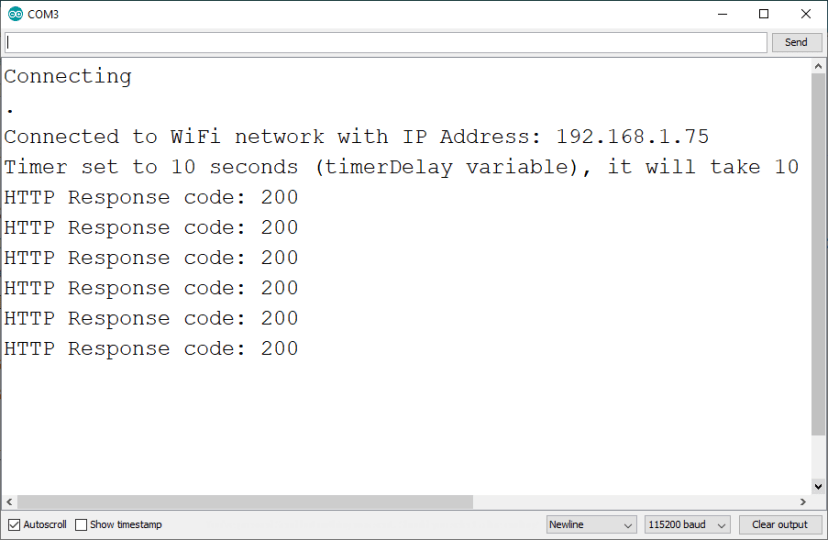

В мониторе последовательного порта Arduino IDE вы должны увидеть HTTP-код ответа 200 (это означает, что запрос выполнен успешно).

ESP32 ESP8266 NodeMCU HTTP POST Arduino IDE -- ответ монитора последовательного порта

Ваша панель управления ThingSpeak должна получать новые показания каждые 10 секунд.

ESP32 ESP8266 NodeMCU HTTP GET и HTTP POST с Arduino IDE -- график ThingSpeak

Для финального приложения вам может потребоваться увеличить таймер или проверить лимиты вызовов API в час/минуту, чтобы избежать блокировки/бана.

Примечание: для более простого способа отправки показаний датчиков на ThingSpeak с помощью вашего ESP8266 мы рекомендуем следующее руководство:

ESP8266 NodeMCU – публикация показаний датчиков на ThingSpeak (самый простой способ)

Заключение 

В этом руководстве вы узнали, как интегрировать ваш ESP8266 с веб-сервисами, используя HTTP GET запросы. Вы также можете делать HTTP POST запросы с ESP8266.

Если вы используете плату ESP32, прочитайте:

Вам также может понравиться:
