ESP8266 NodeMCU: создание Wi-Fi менеджера (библиотека AsyncWebServer)
В этом руководстве вы создадите и настроите Wi-Fi менеджер с библиотекой ESPAsyncWebServer, который можно модифицировать для использования в ваших проектах веб-серверов или в любом проекте, требующем подключения к сети Wi-Fi. Wi-Fi менеджер позволяет подключать плату ESP8266 к различным точкам доступа (сетям) без жёсткого кодирования сетевых учётных данных (SSID и пароль) и загрузки нового кода на плату. Ваш ESP автоматически подключится к последней сохранённой сети или настроит точку доступа, которую можно использовать для настройки сетевых учётных данных.
Для лучшего понимания работы этого проекта рекомендуем ознакомиться со следующими руководствами:
Как это работает

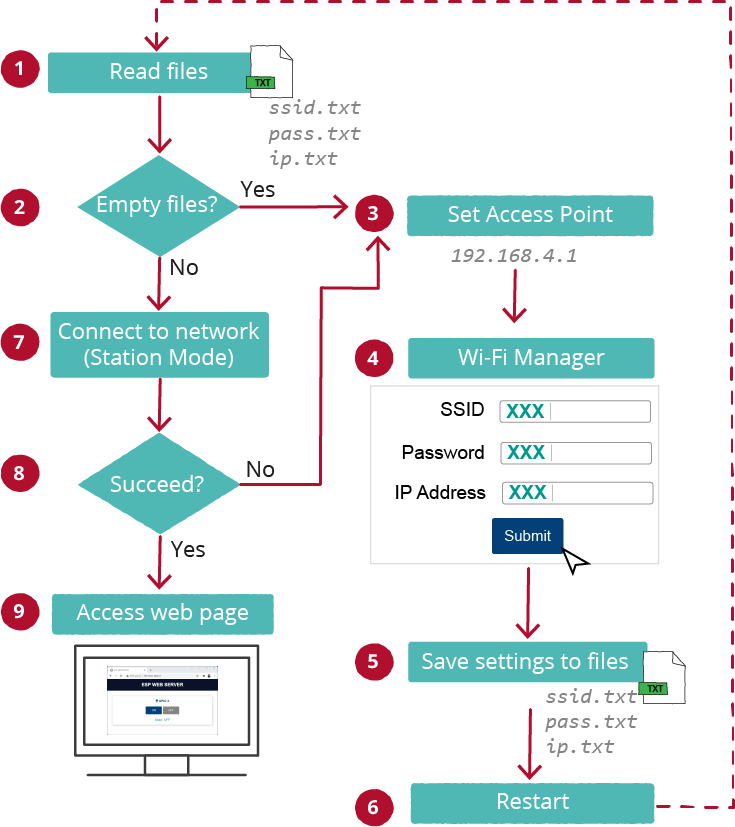

Посмотрите на следующую диаграмму, чтобы понять, как работает Wi-Fi менеджер, который мы создадим.
Когда ESP запускается впервые, он пытается прочитать файлы ssid.txt, pass.txt и ip.txt* (1);

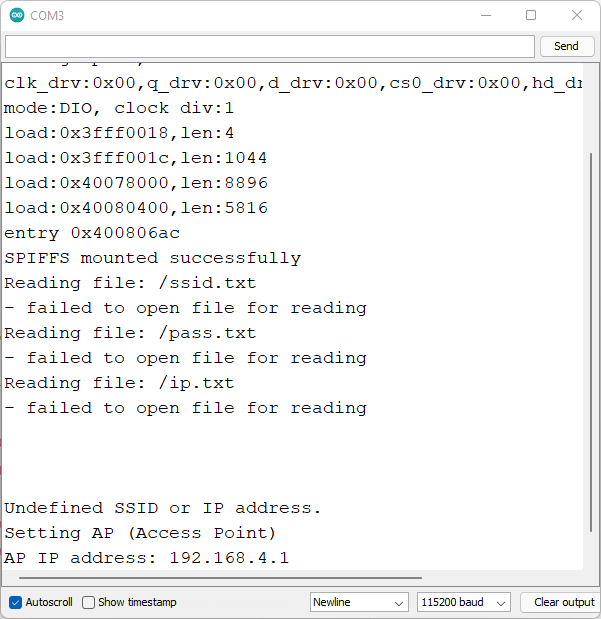

Если файлы пусты (2) (при первом запуске платы файлы пусты), ваша плата настраивается как точка доступа (3);

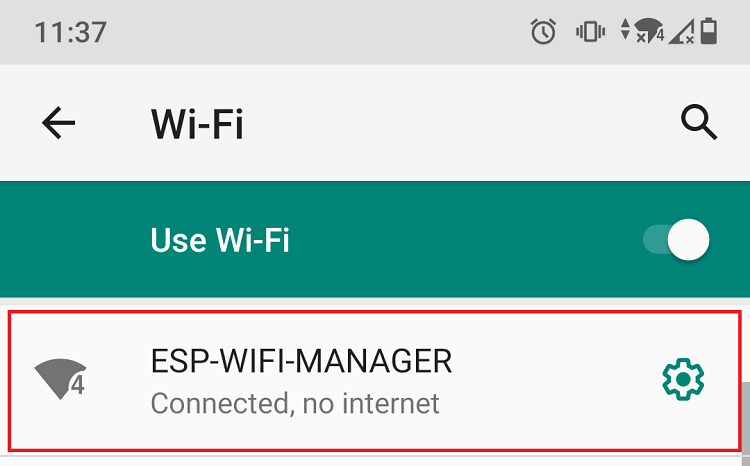

Используя любое устройство с поддержкой Wi-Fi и браузером, вы можете подключиться к вновь созданной точке доступа (имя по умолчанию ESP-WIFI-MANAGER);
После установления соединения с ESP-WIFI-MANAGER вы можете перейти по IP-адресу по умолчанию 192.168.4.1, чтобы открыть веб-страницу, позволяющую настроить SSID и пароль (4);
SSID, пароль и IP-адрес, введённые в форму, сохраняются в соответствующих файлах: ssid.txt, pass.txt и ip.txt (5);
После этого плата ESP перезагружается (6);
На этот раз после перезагрузки файлы не пусты, поэтому ESP попытается подключиться к сети в режиме станции, используя настройки, которые вы ввели в форму (7);

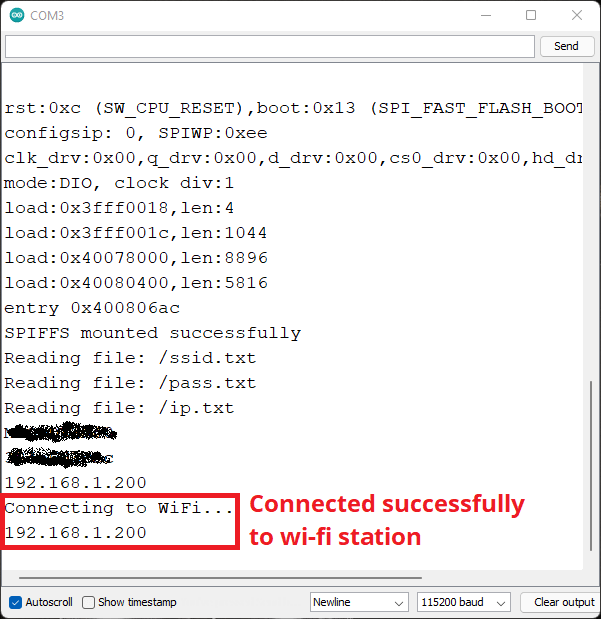

Если соединение установлено, процесс завершён успешно, и вы можете получить доступ к основной странице веб-сервера, которая может выполнять любые функции (считывание показаний датчиков, управление выходами, отображение текста и т.д.) (9). В противном случае будет настроена точка доступа (3), и вы сможете перейти по IP-адресу по умолчанию (192.168.4.1), чтобы добавить другую комбинацию SSID/пароль.
* мы также создали поле gateway и файл gateway.txt для сохранения IP-адреса шлюза (это не показано на диаграмме).

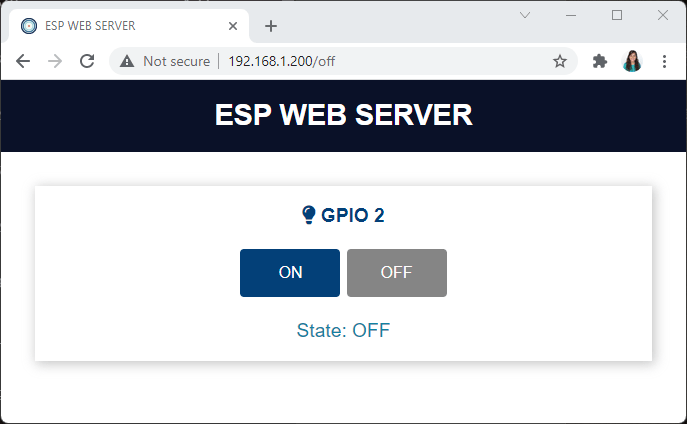

Чтобы показать вам, как настроить Wi-Fi менеджер, мы настроим веб-сервер, управляющий одним выходом (GPIO2 – встроенный светодиод). Вы можете применить Wi-Fi менеджер к любому проекту веб-сервера, построенному с библиотекой ESPAsyncWebServer, или к любому проекту, требующему подключения ESP к Wi-Fi сети.
Предварительные требования
Мы будем программировать плату ESP8266 с использованием Arduino IDE. Поэтому убедитесь, что у вас установлено дополнение для плат ESP8266.
Если вы хотите программировать ESP8266 с использованием VS Code + PlatformIO, следуйте следующему руководству:
Установка библиотек (Arduino IDE)
Мы создадим веб-сервер с использованием следующих библиотек:
Вы можете установить эти библиотеки с помощью менеджера библиотек Arduino. Перейдите в Sketch > Include Library > Manage Libraries и найдите библиотеки по их названиям.
Загрузчик файловой системы

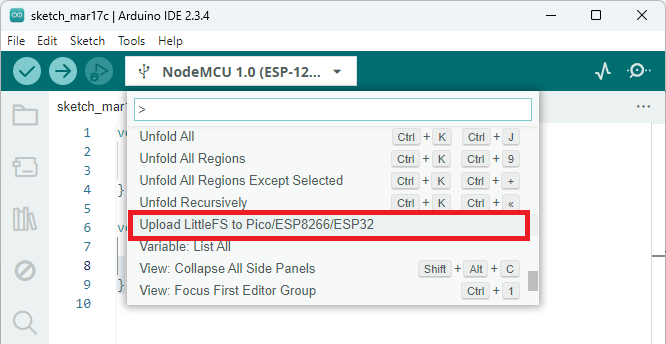

Перед продолжением вам необходимо установить плагин ESP8266 Uploader в вашу Arduino IDE.
Если вы используете VS Code с PlatformIO, следуйте следующему руководству, чтобы узнать, как загружать файлы в файловую систему:
Организация файлов

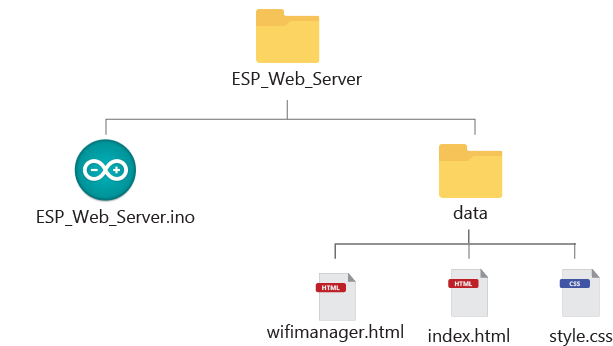

Для поддержания порядка в проекте и облегчения его понимания мы создадим четыре различных файла для построения веб-сервера:
Скетч Arduino, который обрабатывает веб-сервер;
index.html: для определения содержимого веб-страницы в режиме станции для управления выходом (или любой другой веб-страницы, которую вы хотите создать);
style.css: для стилизации веб-страниц;
wifimanager.html: для определения содержимого веб-страницы для отображения Wi-Fi менеджера, когда ESP находится в режиме точки доступа.
Вы должны сохранить HTML- и CSS-файлы внутри папки с названием data внутри папки скетча Arduino, как показано на предыдущей диаграмме. Мы загрузим эти файлы в файловую систему ESP8266 (LittleFS).
Вы можете скачать все файлы проекта:
Создание HTML-файлов
Для этого проекта вам нужны два HTML-файла. Один для создания главной страницы, управляющей выходом (index.html), и другой для создания страницы Wi-Fi менеджера (wifimanager.html).
index.html
Вот текст, который вы должны скопировать в файл index.html.
<!DOCTYPE html>
<html>
<head>
<title>ESP WEB SERVER</title>
<meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="stylesheet" type="text/css" href="style.css">
<link rel="icon" type="image/png" href="favicon.png">
<link rel="stylesheet" href="https://use.fontawesome.com/releases/v5.7.2/css/all.css" integrity="sha384-fnmOCqbTlWIlj8LyTjo7mOUStjsKC4pOpQbqyi7RrhN7udi9RwhKkMHpvLbHG9Sr" crossorigin="anonymous">
</head>
<body>
<div class="topnav">
<h1>ESP WEB SERVER</h1>
</div>
<div class="content">
<div class="card-grid">
<div class="card">
<p class="card-title"><i class="fas fa-lightbulb"></i> GPIO 2</p>
<p>
<a href="on"><button class="button-on">ON</button></a>
<a href="off"><button class="button-off">OFF</button></a>
</p>
<p class="state">State: %STATE%</p>
</div>
</div>
</div>
</body>
</html>
Мы не будем объяснять, как работает этот HTML-файл, потому что это не является целью данного руководства. Цель этого руководства – объяснить части, связанные с Wi-Fi менеджером.
wifimanager.html

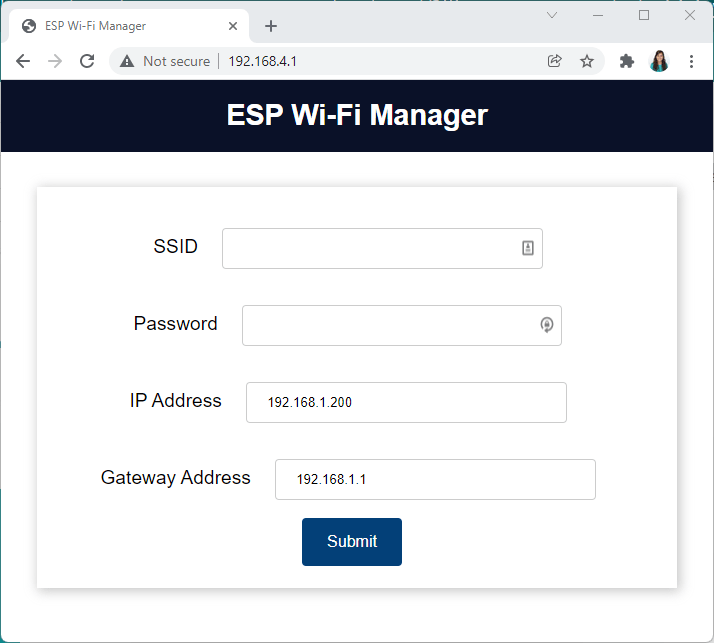

Веб-страница Wi-Fi менеджера выглядит следующим образом:
Скопируйте следующий код в файл wifimanager.html. Он создаёт веб-страницу с формой, содержащей четыре поля ввода и кнопку Submit.
<!DOCTYPE html>
<html>
<head>
<title>ESP Wi-Fi Manager</title>
<meta name="viewport" content="width=device-width, initial-scale=1">
<link rel="icon" href="data:,">
<link rel="stylesheet" href="https://use.fontawesome.com/releases/v5.7.2/css/all.css" integrity="sha384-fnmOCqbTlWIlj8LyTjo7mOUStjsKC4pOpQbqyi7RrhN7udi9RwhKkMHpvLbHG9Sr" crossorigin="anonymous">
<link rel="stylesheet" type="text/css" href="style.css">
</head>
<body>
<div class="topnav">
<h1>ESP Wi-Fi Manager</h1>
</div>
<div class="content">
<div class="card-grid">
<div class="card">
<form action="/" method="POST">
<p>
<label for="ssid">SSID</label>
<input type="text" id ="ssid" name="ssid"><br>
<label for="pass">Password</label>
<input type="text" id ="pass" name="pass"><br>
<label for="ip">IP Address</label>
<input type="text" id ="ip" name="ip" value="192.168.1.200"><br>
<label for="gateway">Gateway Address</label>
<input type="text" id ="gateway" name="gateway" value="192.168.1.1"><br>
<input type ="submit" value ="Submit">
</p>
</form>
</div>
</div>
</div>
</body>
</html>
В этом HTML-файле мы создаём HTML-форму, которая отправит HTTP POST-запрос с введёнными данными на сервер.
<form action="/" method="POST">
Форма содержит четыре поля ввода с соответствующими метками: SSID, пароль, IP-адрес и шлюз.
Это поле ввода для SSID:
<label for="ssid">SSID</label>
<input type="text" id ="ssid" name="ssid"><br>
Это поле ввода для пароля.
<label for="pass">Password</label>
<input type="text" id ="pass" name="pass"><br>
Есть поле ввода для IP-адреса, который вы хотите назначить ESP в режиме станции. По умолчанию мы установили значение 192.168.1.200 (вы можете установить другой IP-адрес по умолчанию или удалить параметр value – тогда значения по умолчанию не будет).
<input type="text" id ="ip" name="ip" value="192.168.1.200">
Наконец, есть поле ввода для адреса шлюза. Если IP-адрес по умолчанию равен 192.168.1.200, то шлюз по умолчанию может быть 192.168.1.1.
<input type="text" id ="gateway" name="gateway" value="192.168.1.1"><br>
CSS-файл
Скопируйте следующие стили в файл style.css. Мы не будем объяснять, как работают эти стили. Мы уже объясняли, как работают аналогичные стили в других проектах веб-серверов ESP.
html {
font-family: Arial, Helvetica, sans-serif;
display: inline-block;
text-align: center;
}
h1 {
font-size: 1.8rem;
color: white;
}
p {
font-size: 1.4rem;
}
.topnav {
overflow: hidden;
background-color: #0A1128;
}
body {
margin: 0;
}
.content {
padding: 5%;
}
.card-grid {
max-width: 800px;
margin: 0 auto;
display: grid;
grid-gap: 2rem;
grid-template-columns: repeat(auto-fit, minmax(300px, 1fr));
}
.card {
background-color: white;
box-shadow: 2px 2px 12px 1px rgba(140,140,140,.5);
}
.card-title {
font-size: 1.2rem;
font-weight: bold;
color: #034078
}
input[type=submit] {
border: none;
color: #FEFCFB;
background-color: #034078;
padding: 15px 15px;
text-align: center;
text-decoration: none;
display: inline-block;
font-size: 16px;
width: 100px;
margin-right: 10px;
border-radius: 4px;
transition-duration: 0.4s;
}
input[type=submit]:hover {
background-color: #1282A2;
}
input[type=text], input[type=number], select {
width: 50%;
padding: 12px 20px;
margin: 18px;
display: inline-block;
border: 1px solid #ccc;
border-radius: 4px;
box-sizing: border-box;
}
label {
font-size: 1.2rem;
}
.value{
font-size: 1.2rem;
color: #1282A2;
}
.state {
font-size: 1.2rem;
color: #1282A2;
}
button {
border: none;
color: #FEFCFB;
padding: 15px 32px;
text-align: center;
font-size: 16px;
width: 100px;
border-radius: 4px;
transition-duration: 0.4s;
}
.button-on {
background-color: #034078;
}
.button-on:hover {
background-color: #1282A2;
}
.button-off {
background-color: #858585;
}
.button-off:hover {
background-color: #252524;
}
Настройка веб-сервера
Если вы используете VS Code с расширением PlatformIO, вам нужно отредактировать файл platformio.ini, как показано ниже. Если вы используете Arduino IDE, можете это проигнорировать.
platformio.ini ESP8266:
[env:esp12e]
platform = espressif8266
board = esp12e
framework = arduino
monitor_speed = 115200
lib_deps = ESP Async WebServer
board_build.filesystem = littlefs
Код
Скопируйте следующий код в Arduino IDE или в файл main.cpp, если вы используете VS Code.
/*********
Rui Santos & Sara Santos - Random Nerd Tutorials
Complete instructions at https://RandomNerdTutorials.com/esp8266-nodemcu-wi-fi-manager-asyncwebserver/
Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*********/
#include <Arduino.h>
#include <ESP8266WiFi.h>
#include <ESPAsyncWebServer.h>
#include <ESPAsyncTCP.h>
#include "LittleFS.h"
// Create AsyncWebServer object on port 80
AsyncWebServer server(80);
// Search for parameter in HTTP POST request
const char* PARAM_INPUT_1 = "ssid";
const char* PARAM_INPUT_2 = "pass";
const char* PARAM_INPUT_3 = "ip";
const char* PARAM_INPUT_4 = "gateway";
//Variables to save values from HTML form
String ssid;
String pass;
String ip;
String gateway;
// File paths to save input values permanently
const char* ssidPath = "/ssid.txt";
const char* passPath = "/pass.txt";
const char* ipPath = "/ip.txt";
const char* gatewayPath = "/gateway.txt";
IPAddress localIP;
//IPAddress localIP(192, 168, 1, 200); // hardcoded
// Set your Gateway IP address
IPAddress localGateway;
//IPAddress localGateway(192, 168, 1, 1); //hardcoded
IPAddress subnet(255, 255, 0, 0);
// Timer variables
unsigned long previousMillis = 0;
const long interval = 10000; // interval to wait for Wi-Fi connection (milliseconds)
// Set LED GPIO
const int ledPin = 2;
// Stores LED state
String ledState;
boolean restart = false;
// Initialize LittleFS
void initFS() {
if (!LittleFS.begin()) {
Serial.println("An error has occurred while mounting LittleFS");
}
else{
Serial.println("LittleFS mounted successfully");
}
}
// Read File from LittleFS
String readFile(fs::FS &fs, const char * path){
Serial.printf("Reading file: %s\r\n", path);
File file = fs.open(path, "r");
if(!file || file.isDirectory()){
Serial.println("- failed to open file for reading");
return String();
}
String fileContent;
while(file.available()){
fileContent = file.readStringUntil('\n');
break;
}
file.close();
return fileContent;
}
// Write file to LittleFS
void writeFile(fs::FS &fs, const char * path, const char * message){
Serial.printf("Writing file: %s\r\n", path);
File file = fs.open(path, "w");
if(!file){
Serial.println("- failed to open file for writing");
return;
}
if(file.print(message)){
Serial.println("- file written");
} else {
Serial.println("- frite failed");
}
file.close();
}
// Initialize WiFi
bool initWiFi() {
if(ssid=="" || ip==""){
Serial.println("Undefined SSID or IP address.");
return false;
}
WiFi.mode(WIFI_STA);
localIP.fromString(ip.c_str());
localGateway.fromString(gateway.c_str());
if (!WiFi.config(localIP, localGateway, subnet)){
Serial.println("STA Failed to configure");
return false;
}
WiFi.begin(ssid.c_str(), pass.c_str());
Serial.println("Connecting to WiFi...");
delay(20000);
if(WiFi.status() != WL_CONNECTED) {
Serial.println("Failed to connect.");
return false;
}
Serial.println(WiFi.localIP());
return true;
}
// Replaces placeholder with LED state value
String processor(const String& var) {
if(var == "STATE") {
if(!digitalRead(ledPin)) {
ledState = "ON";
}
else {
ledState = "OFF";
}
return ledState;
}
return String();
}
void setup() {
// Serial port for debugging purposes
Serial.begin(115200);
initFS();
// Set GPIO 2 as an OUTPUT
pinMode(ledPin, OUTPUT);
digitalWrite(ledPin, LOW);
// Load values saved in LittleFS
ssid = readFile(LittleFS, ssidPath);
pass = readFile(LittleFS, passPath);
ip = readFile(LittleFS, ipPath);
gateway = readFile (LittleFS, gatewayPath);
Serial.println(ssid);
Serial.println(pass);
Serial.println(ip);
Serial.println(gateway);
if(initWiFi()) {
// Route for root / web page
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
request->send(LittleFS, "/index.html", "text/html", false, processor);
});
server.serveStatic("/", LittleFS, "/");
// Route to set GPIO state to HIGH
server.on("/on", HTTP_GET, [](AsyncWebServerRequest *request) {
digitalWrite(ledPin, LOW);
request->send(LittleFS, "/index.html", "text/html", false, processor);
});
// Route to set GPIO state to LOW
server.on("/off", HTTP_GET, [](AsyncWebServerRequest *request) {
digitalWrite(ledPin, HIGH);
request->send(LittleFS, "/index.html", "text/html", false, processor);
});
server.begin();
}
else {
// Connect to Wi-Fi network with SSID and password
Serial.println("Setting AP (Access Point)");
// NULL sets an open Access Point
WiFi.softAP("ESP-WIFI-MANAGER", NULL);
IPAddress IP = WiFi.softAPIP();
Serial.print("AP IP address: ");
Serial.println(IP);
// Web Server Root URL
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
request->send(LittleFS, "/wifimanager.html", "text/html");
});
server.serveStatic("/", LittleFS, "/");
server.on("/", HTTP_POST, [](AsyncWebServerRequest *request) {
int params = request->params();
for(int i=0;i<params;i++){
const AsyncWebParameter* p = request->getParam(i);
if(p->isPost()){
// HTTP POST ssid value
if (p->name() == PARAM_INPUT_1) {
ssid = p->value().c_str();
Serial.print("SSID set to: ");
Serial.println(ssid);
// Write file to save value
writeFile(LittleFS, ssidPath, ssid.c_str());
}
// HTTP POST pass value
if (p->name() == PARAM_INPUT_2) {
pass = p->value().c_str();
Serial.print("Password set to: ");
Serial.println(pass);
// Write file to save value
writeFile(LittleFS, passPath, pass.c_str());
}
// HTTP POST ip value
if (p->name() == PARAM_INPUT_3) {
ip = p->value().c_str();
Serial.print("IP Address set to: ");
Serial.println(ip);
// Write file to save value
writeFile(LittleFS, ipPath, ip.c_str());
}
// HTTP POST gateway value
if (p->name() == PARAM_INPUT_4) {
gateway = p->value().c_str();
Serial.print("Gateway set to: ");
Serial.println(gateway);
// Write file to save value
writeFile(LittleFS, gatewayPath, gateway.c_str());
}
//Serial.printf("POST[%s]: %s\n", p->name().c_str(), p->value().c_str());
}
}
restart = true;
request->send(200, "text/plain", "Done. ESP will restart, connect to your router and go to IP address: " + ip);
});
server.begin();
}
}
void loop() {
if (restart){
delay(5000);
ESP.restart();
}
}
Как работает код
Давайте рассмотрим код и посмотрим, как работает Wi-Fi менеджер.
Следующие переменные используются для поиска SSID, пароля, IP-адреса и шлюза в HTTP POST-запросе, сделанном при отправке формы.
// Search for parameter in HTTP POST request
const char* PARAM_INPUT_1 = "ssid";
const char* PARAM_INPUT_2 = "pass";
const char* PARAM_INPUT_3 = "ip";
const char* PARAM_INPUT_4 = "gateway";
Переменные ssid, pass, ip и gateway сохраняют значения SSID, пароля, IP-адреса и шлюза, отправленные через форму.
//Variables to save values from HTML form
String ssid;
String pass;
String ip;
String gateway;
SSID, пароль, IP-адрес и шлюз при отправке сохраняются в файлах в файловой системе ESP. Следующие переменные указывают пути к этим файлам.
// File paths to save input values permanently
const char* ssidPath = "/ssid.txt";
const char* passPath = "/pass.txt";
const char* ipPath = "/ip.txt";
const char* gatewayPath = "/gateway.txt";
IP-адрес станции и шлюз отправляются через форму Wi-Fi менеджера. Маска подсети жёстко закодирована, но вы можете легко модифицировать этот проект, добавив ещё одно поле для маски подсети, если это необходимо.
IPAddress localIP;
//IPAddress localIP(192, 168, 1, 200); // hardcoded
// Set your Gateway IP address
IPAddress localGateway;
//IPAddress localGateway(192, 168, 1, 1); //hardcoded
IPAddress subnet(255, 255, 0, 0);
initWiFi()
Функция initWiFi() возвращает булево значение (true или false), указывающее, успешно ли плата ESP подключилась к сети.
bool initWiFi() {
if(ssid=="" || ip==""){
Serial.println("Undefined SSID or IP address.");
return false;
}
WiFi.mode(WIFI_STA);
localIP.fromString(ip.c_str());
localGateway.fromString(gateway.c_str());
if (!WiFi.config(localIP, localGateway, subnet)){
Serial.println("STA Failed to configure");
return false;
}
WiFi.begin(ssid.c_str(), pass.c_str());
Serial.println("Connecting to WiFi...");
delay(20000);
if(WiFi.status() != WL_CONNECTED) {
Serial.println("Failed to connect.");
return false;
}
Serial.println(WiFi.localIP());
return true;
}
Сначала проверяется, пусты ли переменные ssid и ip. Если да, подключение к сети невозможно, поэтому функция возвращает false.
if(ssid=="" || ip==""){
Если это не так, мы попытаемся подключиться к сети, используя SSID и пароль, сохранённые в переменных ssid и pass, и установить IP-адрес.
WiFi.mode(WIFI_STA);
localIP.fromString(ip.c_str());
localGateway.fromString(gateway.c_str());
if (!WiFi.config(localIP, localGateway, subnet)){
Serial.println("STA Failed to configure");
return false;
}
WiFi.begin(ssid.c_str(), pass.c_str());
Serial.println("Connecting to WiFi...");
Если не удаётся подключиться к Wi-Fi в течение 20 секунд, функция возвращает false.
delay(20000);
if(WiFi.status() != WL_CONNECTED) {
Serial.println("Failed to connect.");
return false;
}
Если ни одно из предыдущих условий не выполнено, это означает, что ESP успешно подключился к сети в режиме станции (возвращает true).
return true;
setup()
В setup() начинаем с чтения файлов для получения ранее сохранённых SSID, пароля, IP-адреса и шлюза.
ssid = readFile(LittleFS, ssidPath);
pass = readFile(LittleFS, passPath);
ip = readFile(LittleFS, ipPath);
gateway = readFile (LittleFS, gatewayPath);
Если ESP успешно подключается в режиме станции (функция initWiFi() возвращает true), мы можем задать команды для обработки запросов веб-сервера (или любой другой код, требующий подключения ESP к интернету):
if(initWiFi()) {
// Route for root / web page
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request) {
request->send(LittleFS, "/index.html", "text/html", false, processor);
});
server.serveStatic("/", LittleFS, "/");
// Route to set GPIO state to HIGH
server.on("/on", HTTP_GET, [](AsyncWebServerRequest *request) {
digitalWrite(ledPin, LOW);
request->send(LittleFS, "/index.html", "text/html", false, processor);
});
// Route to set GPIO state to LOW
server.on("/off", HTTP_GET, [](AsyncWebServerRequest *request) {
digitalWrite(ledPin, HIGH);
request->send(LittleFS, "/index.html", "text/html", false, processor);
});
server.begin();
}
Если это не так, функция initWiFi() возвращает false. ESP настроит точку доступа:
else {
// Connect to Wi-Fi network with SSID and password
Serial.println("Setting AP (Access Point)");
// NULL sets an open Access Point
WiFi.softAP("ESP-WIFI-MANAGER", NULL);
IPAddress IP = WiFi.softAPIP();
Serial.print("AP IP address: ");
Serial.println(IP);
Для настройки точки доступа мы используем метод softAP() и передаём в качестве аргументов имя точки доступа и пароль. Мы хотим, чтобы точка доступа была открытой, поэтому устанавливаем пароль в NULL. Вы можете добавить пароль, если хотите. Чтобы узнать больше о настройке точки доступа, прочитайте одно из следующих руководств:
Когда вы подключаетесь к точке доступа, она показывает веб-страницу для ввода сетевых учётных данных в форму. Поэтому ESP должен отправить файл wifimanager.html, когда он получает запрос по корневому URL /.
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
request->send(LittleFS, "/wifimanager.html", "text/html");
});
Мы также должны обработать то, что происходит при отправке формы через HTTP POST-запрос. Следующие строки сохраняют отправленные значения в переменных ssid, pass, ip и gateway и записывают эти переменные в соответствующие файлы.
server.on("/", HTTP_POST, [](AsyncWebServerRequest *request) {
int params = request->params();
for(int i=0;i<params;i++){
AsyncWebParameter* p = request->getParam(i);
if(p->isPost()){
// HTTP POST ssid value
if (p->name() == PARAM_INPUT_1) {
ssid = p->value().c_str();
Serial.print("SSID set to: ");
Serial.println(ssid);
// Write file to save value
writeFile(LittleFS, ssidPath, ssid.c_str());
}
// HTTP POST pass value
if (p->name() == PARAM_INPUT_2) {
pass = p->value().c_str();
Serial.print("Password set to: ");
Serial.println(pass);
// Write file to save value
writeFile(LittleFS, passPath, pass.c_str());
}
// HTTP POST ip value
if (p->name() == PARAM_INPUT_3) {
ip = p->value().c_str();
Serial.print("IP Address set to: ");
Serial.println(ip);
// Write file to save value
writeFile(LittleFS, ipPath, ip.c_str());
}
// HTTP POST gateway value
if (p->name() == PARAM_INPUT_4) {
gateway = p->value().c_str();
Serial.print("Gateway set to: ");
Serial.println(gateway);
// Write file to save value
writeFile(LittleFS, gatewayPath, gateway.c_str());
}
//Serial.printf("POST[%s]: %s\n", p->name().c_str(), p->value().c_str());
}
}
После отправки формы отправляем ответ с текстом, чтобы мы знали, что ESP получил данные формы:
request->send(200, "text/plain", "Done. ESP will restart, connect to your router and go to IP address: " + ip);
Устанавливаем переменную restart в true.
restart = true;
В loop() мы проверяем значение переменной restart и действуем соответствующим образом.
void loop() {
if (restart){
delay(5000);
ESP.restart();
}
}
Вот краткое описание того, как работает код.
Вы можете применить эту идею к любому другому проекту веб-сервера, построенному с библиотекой ESPAsyncWebServer.
Загрузка кода и файлов
Загрузите файлы из папки data на ваш ESP8266.
Нажмите [Ctrl] + [Shift] + [P] на Windows или [Cmd] + [Shift] + [P] на MacOS, чтобы открыть палитру команд. Найдите команду Upload LittleFS to Pico/ESP8266/ESP32 и нажмите на неё.
Если у вас нет этой опции, значит вы не установили плагин загрузчика файловой системы. Ознакомьтесь с этим руководством.
Если вы используете VS Code с расширением PlatformIO, следуйте одному из следующих руководств, чтобы узнать, как загружать файлы на ваши платы:
После успешной загрузки файлов загрузите код на плату.
Демонстрация
После успешной загрузки всех файлов и скетча вы можете открыть монитор порта. Если код запускается впервые, он попытается прочитать файлы ssid.txt, pass.txt и ip.txt, и это не удастся, потому что эти файлы ещё не были созданы. Поэтому он запустит точку доступа.
На вашем компьютере или смартфоне перейдите в настройки сети и подключитесь к точке доступа ESP-WIFI-MANAGER.
Затем откройте браузер и перейдите по адресу 192.168.4.1. Должна открыться веб-страница Wi-Fi менеджера.
Введите учётные данные вашей сети: SSID, пароль, а также доступный IP-адрес и шлюз в вашей локальной сети.
После этого вы будете перенаправлены на следующую страницу:
Одновременно ESP должен вывести в монитор порта информацию, указывающую, что введённые вами параметры были успешно сохранены в соответствующих файлах.
Через несколько секунд ESP перезагрузится. И если вы ввели правильные SSID и пароль, он запустится в режиме станции:
На этот раз откройте браузер в вашей локальной сети и введите IP-адрес ESP. Вы должны получить доступ к веб-странице управления выходами:
Заключение
В этом руководстве вы узнали, как настроить Wi-Fi менеджер для ваших проектов веб-серверов или для любого другого проекта, требующего подключения ESP к интернету. С помощью Wi-Fi менеджера вы можете легко подключать платы ESP к различным сетям без необходимости жёстко кодировать сетевые учётные данные. Вы можете применить Wi-Fi менеджер к любому проекту веб-сервера, построенному с библиотекой ESPAsyncWebServer.
Если вы хотите узнать больше о создании веб-серверов на платах ESP32 и ESP8266, ознакомьтесь с нашей электронной книгой:
Узнайте больше об ESP8266 из наших ресурсов:
Надеемся, что это руководство было для вас полезным.
Спасибо за чтение.
