HM-10: Обновление прошивки
Предупреждение
Обновление прошивки необратимо. После отправки команды OK+SBLUP пути назад нет.
Модуль HM-10 Bluetooth получает регулярные обновления прошивки от компании Jinan Huamao Technology, инструменты и последние версии доступны в их центре загрузок. HM-10 имеет встроенный загрузчик для простого обновления с помощью программы HMSoft uploader.
Необходимые инструменты
Компьютер с Windows
USB-UART адаптер
Резисторы для делителя напряжения (1 КОм и 2 КОм), если адаптер только 5 В
Архив с прошивкой

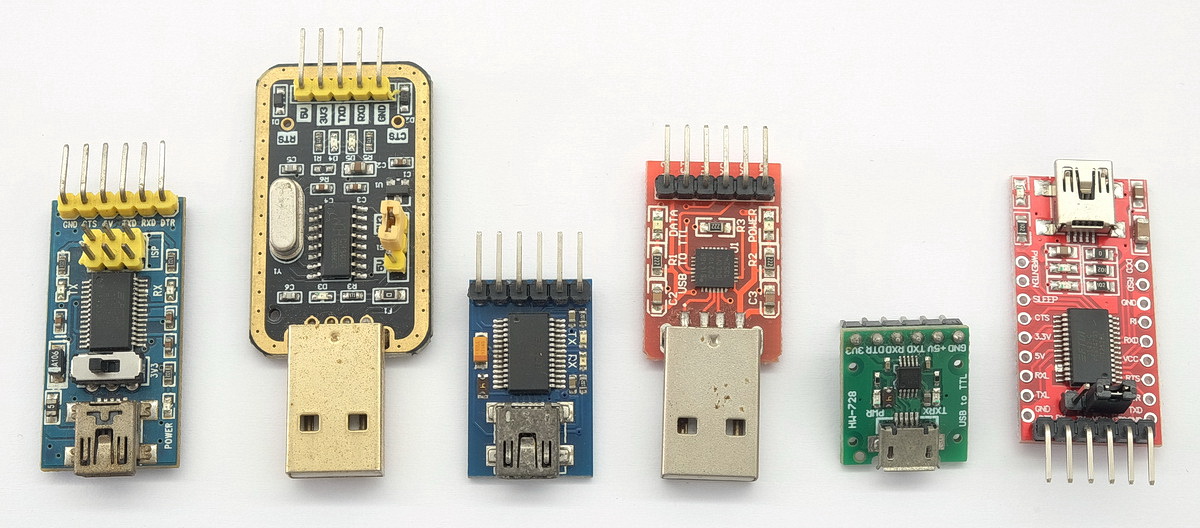

Почему USB-UART адаптер?
Arduino с программным последовательным портом не может загружать прошивку на требуемой скорости. Программа HMSoft uploader использует скорость 115200 бод, которую библиотеки программного последовательного порта не могут надёжно обеспечить.
Получение файла прошивки

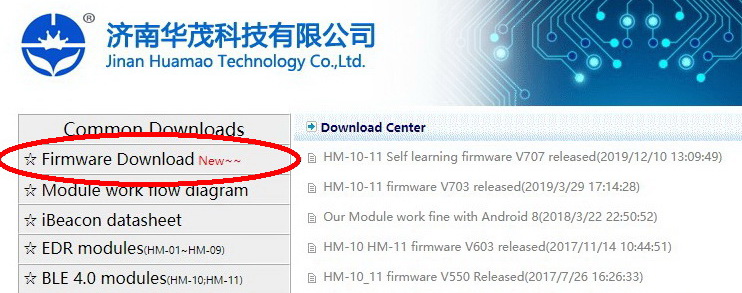

Посетите центр загрузок Jinan Huamao Technology и выберите «Firmware download». Скачайте последнюю прошивку HM-10 на рабочий стол и распакуйте архив.

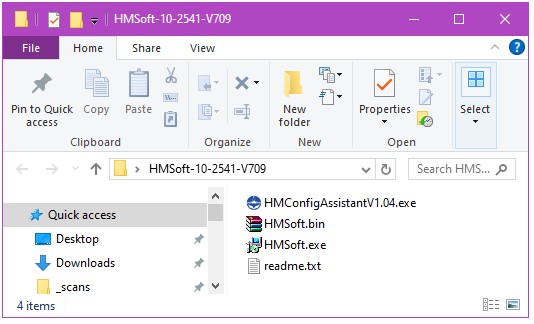

Папка содержит:
HMConfidAssistantV1.04.exe — изменяет свойства HM-10
HMSoft.bin — файл прошивки
HMSoft.exe — программа загрузки
readme.txt — журнал изменений
Важно
Версии прошивки CC2540 и CC2541 несовместимы. Проверьте, какой чип установлен в вашем модуле.
Подключение HM-10 к ПК
HM-10 — это устройство на 3.3 В. Если у вас переключаемый адаптер, выберите режим 3.3 В. Для адаптеров только на 5 В используйте делитель напряжения на выводе TX.

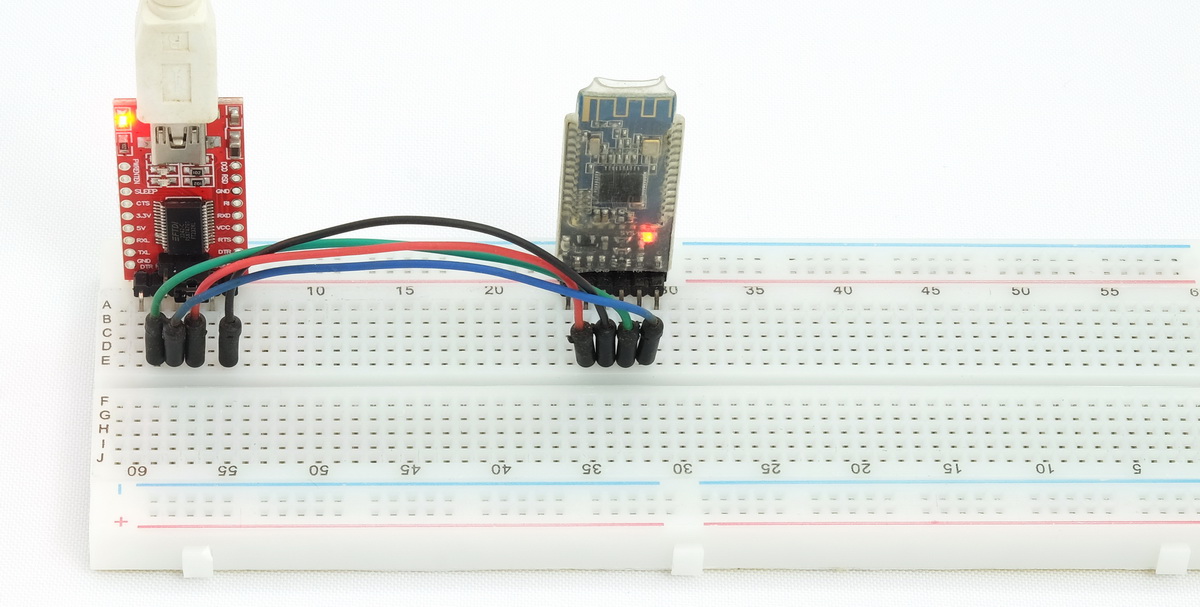

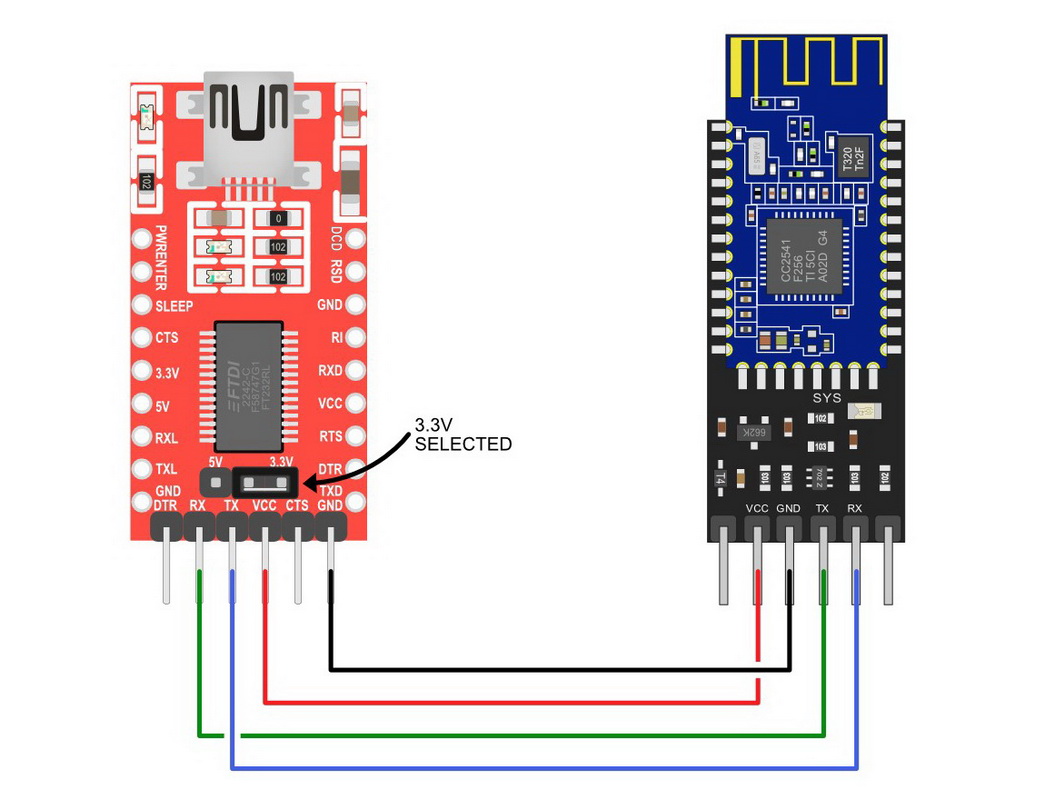

Схема: переключаемый адаптер 3.3 В / 5 В
Установите адаптер на 3.3 В
Подключите RX адаптера к TX HM-10
Подключите TX адаптера к RX HM-10
Подключите VCC к VCC и GND к GND

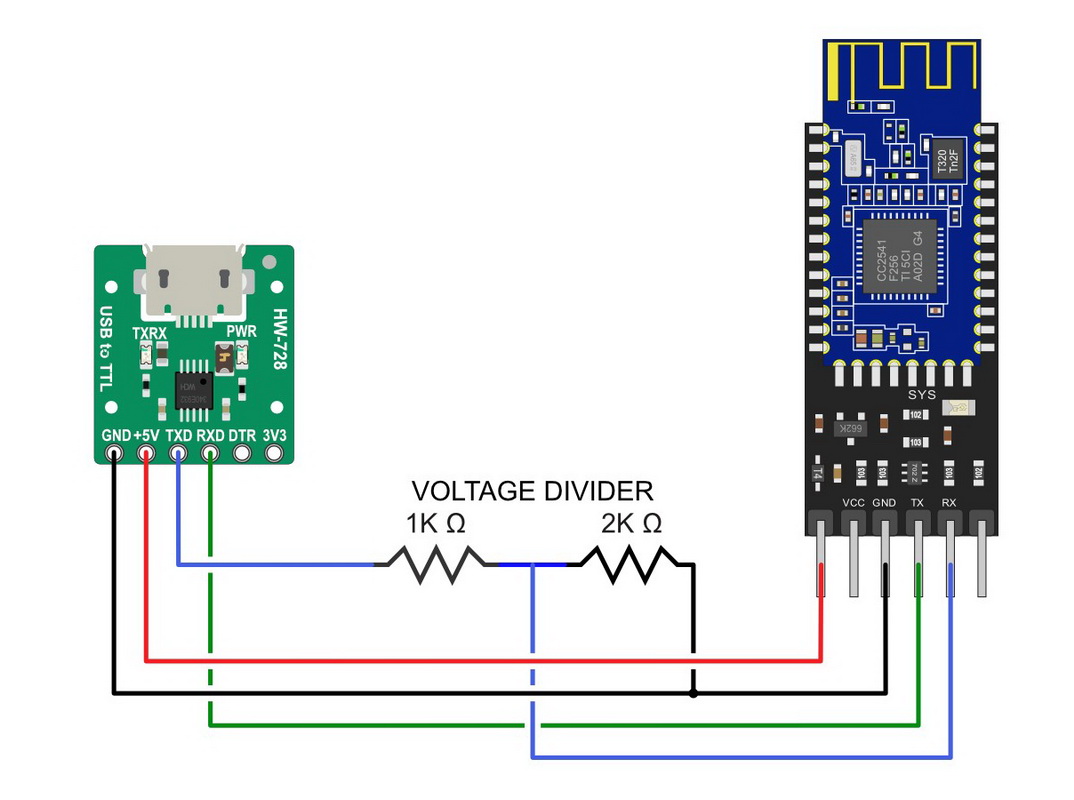

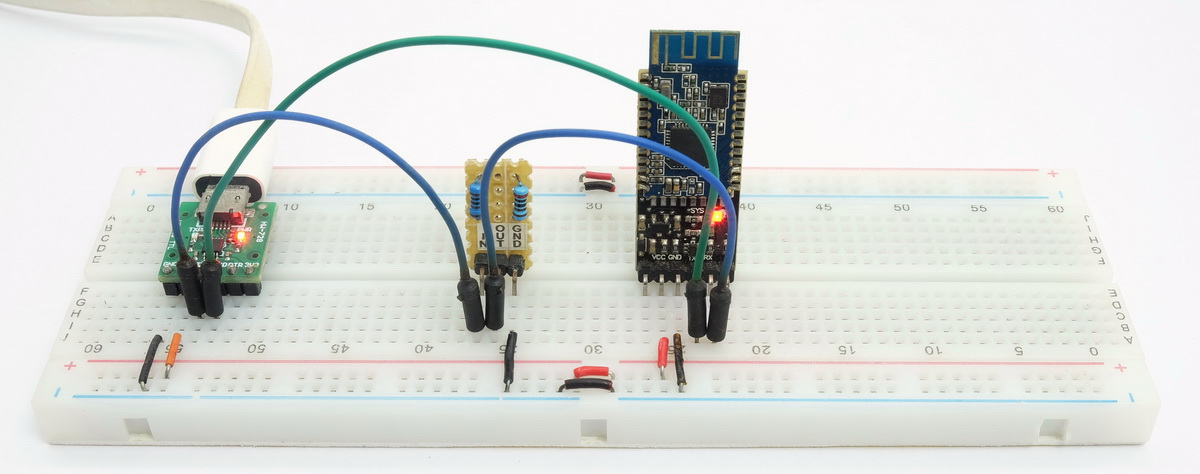

Схема: адаптер только 5 В
Для адаптеров только на 5 В добавьте делитель напряжения с резисторами 1 КОм и 2 КОм.
Проверка связи с HM-10
Откройте Arduino IDE и выберите правильный COM-порт. Откройте монитор последовательного порта с настройками «9600 бод» и «No line ending».
Введите AT и нажмите Send. При правильном подключении вернётся OK.

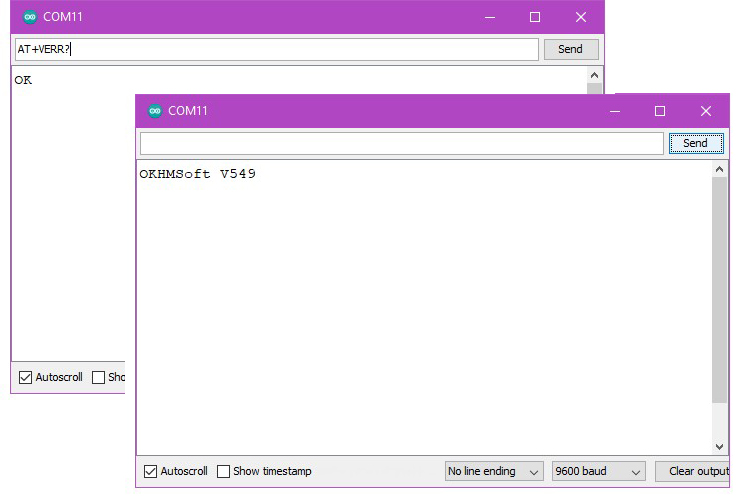

Проверьте текущую версию прошивки командой AT+VERR?
Устранение неполадок при начальном подключении
Если вы не получили ответ OK:
Проверьте правильную скорость передачи данных (по умолчанию: 9600)
Убедитесь, что выбрано «No line ending»
Проверьте правильность подключения TX и RX
Проверьте номиналы и ориентацию резисторов делителя напряжения
Обновление прошивки
Введите AT+SBLUP, чтобы перевести HM-10 в режим обновления. Вы должны получить ответ OK+SBLUP, и светодиод перестанет мигать и потускнеет.
Предупреждение
AT+SBLUP — это односторонняя команда. Модуль остаётся в режиме загрузки до успешной загрузки новой прошивки.
Закройте монитор последовательного порта (он блокирует COM-порт).

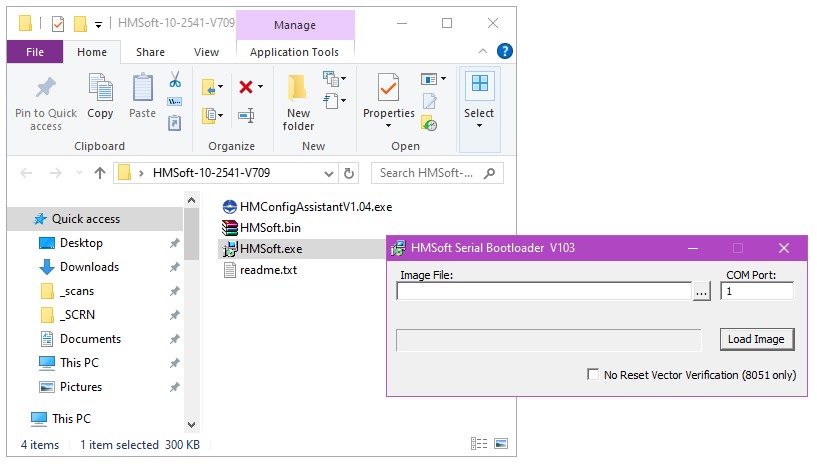

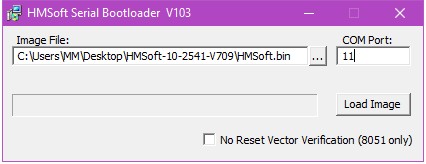

Дважды щёлкните HMSoft.exe, чтобы запустить программу загрузки.
Загрузите файл .bin и введите правильный номер COM-порта.

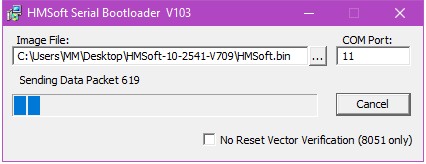

Нажмите Load Image. Прошивка записывается, а затем верифицируется.

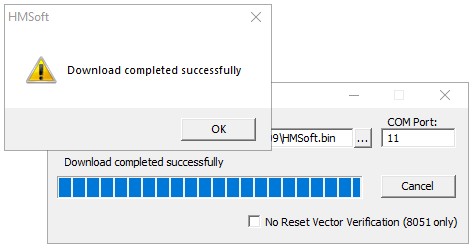

По завершении появляется диалоговое окно «Download completed successfully». HM-10 перезагружается, и светодиод снова начинает мигать.
Закройте программу загрузки и снова откройте монитор последовательного порта для проверки новой версии прошивки.
Устранение неполадок при обновлении прошивки
Ничего не происходит во время обновления: Arduino IDE, вероятно, удерживает COM-порт. Полностью закройте IDE, чтобы освободить порт.
Ошибки тайм-аута: Попробуйте ещё раз. Повторяющиеся тайм-ауты указывают на неисправный UART-адаптер, возможно, с поддельными чипами FTDI.
Светодиод горит постоянно: Модуль застрял в режиме загрузки. Выключите и включите питание и попробуйте обновление снова с помощью программы загрузки.
Примечание
Оригинальная статья: HM-10 Updating the Firmware (Martyn Currey)
