Raspberry Pi Pico: датчик окружающей среды BME680 (Arduino IDE)

Начните работу с модулем датчика окружающей среды BME680 и платой Raspberry Pi Pico, программируемой в Arduino IDE, для получения данных о температуре, влажности, давлении и газе (качество воздуха). Мы покажем вам, как подключить датчик, установить необходимые библиотеки и написать простой скетч для отображения показаний датчика.

Raspberry Pi Pico с датчиком BME680 в Arduino IDE

Впервые работаете с Raspberry Pi Pico? Начните с руководства Начало работы с Raspberry Pi Pico.

Raspberry Pi Pico с Arduino IDE 

Вам необходимо установить платы Raspberry Pi Pico в Arduino IDE, и вы должны знать, как загружать код на плату. Ознакомьтесь со следующим руководством, если вы ещё этого не сделали:

Программирование Raspberry Pi Pico в Arduino IDE

Знакомство с датчиком окружающей среды BME680 

BME680 — это датчик окружающей среды, который объединяет в себе датчики газа, давления, влажности и температуры. Датчик газа может обнаруживать широкий спектр газов, таких как летучие органические соединения (VOC). По этой причине BME680 может использоваться для контроля качества воздуха в помещении.

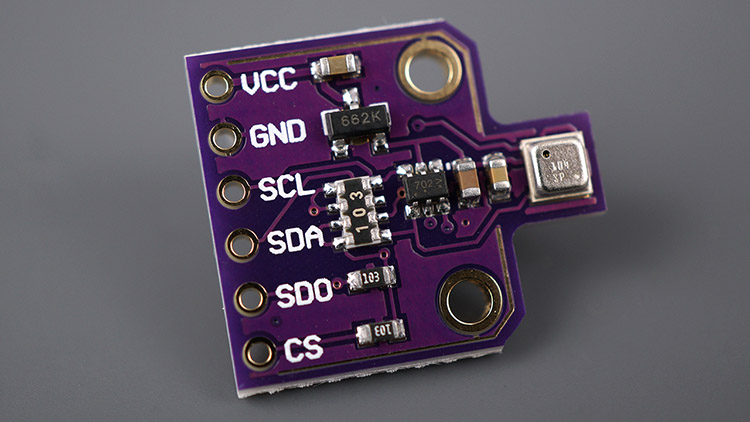

Датчик BME680 — газ, влажность, атмосферное давление, температура окружающей среды, качество воздуха (вид спереди)

Измерения BME680 

BME680 — это цифровой датчик 4-в-1, который измеряет:

Температуру
Влажность
Атмосферное давление
Газ: летучие органические соединения (VOC), такие как этанол и угарный газ

Датчик газа 

BME680 содержит MOX-датчик (Metal-oxide — на основе оксида металла), который обнаруживает летучие органические соединения в воздухе. Этот датчик даёт качественное представление о суммарном содержании VOC/загрязнителей в окружающем воздухе — он не является специфичным для конкретной молекулы газа.

MOX-датчики состоят из поверхности на основе оксида металла, чувствительного чипа для измерения изменений проводимости и нагревателя. Датчик обнаруживает VOC путём адсорбции молекул кислорода на своём чувствительном слое. BME680 реагирует на большинство летучих органических соединений, загрязняющих воздух в помещении (за исключением CO2).

Когда датчик вступает в контакт с восстанавливающими газами, молекулы кислорода реагируют и увеличивают проводимость по поверхности. В качестве необработанного сигнала BME680 выдаёт значения сопротивления. Эти значения изменяются в зависимости от концентрации VOC:

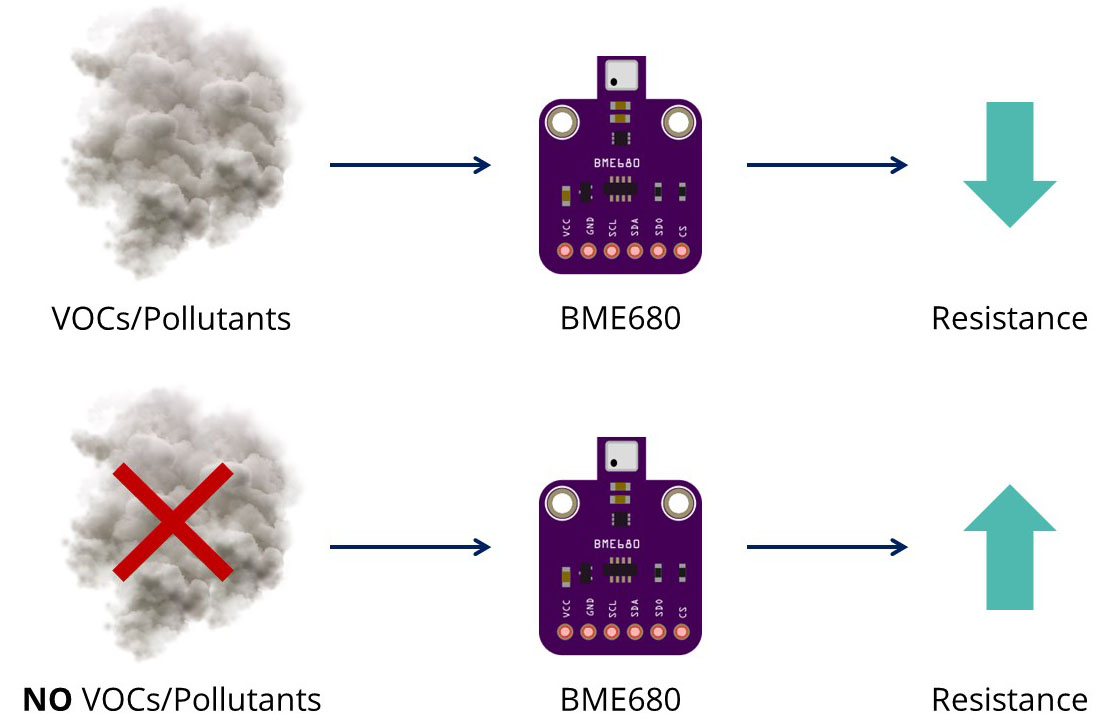

Датчик газа BME680 — как работает сопротивление

Более высокая концентрация VOC » Более низкое сопротивление
Более низкая концентрация VOC » Более высокое сопротивление

Реакции, происходящие на поверхности датчика (а следовательно, и сопротивление), зависят не только от концентрации VOC, но и от других параметров, таких как температура и влажность.

Важная информация о датчике газа 

Датчик газа даёт качественное представление о содержании газов VOC в окружающем воздухе. Таким образом, вы можете отслеживать тенденции, сравнивать результаты и наблюдать, улучшается или ухудшается качество воздуха. Для получения точных измерений необходимо откалибровать датчик по известным источникам и построить калибровочную кривую.

Когда вы впервые получите датчик, рекомендуется прогреть его в течение 48 часов, прежде чем начинать сбор «реальных» данных. После этого также рекомендуется прогревать датчик в течение 30 минут перед получением показаний газа.

Точность BME680 

Ниже приведена точность датчиков температуры, влажности и давления BME680:

Датчик	Точность
Температура	+/- 1.0 ºC
Влажность	+/- 3%
Давление	+/- 1 hPa

Диапазон работы BME680 

В следующей таблице показан диапазон работы датчиков температуры, влажности и давления BME680.

Датчик	Диапазон работы
Температура	от -40 до 85 ºC
Влажность	от 0 до 100%
Давление	от 300 до 1100 hPa

Распиновка BME680 

Ниже приведена распиновка BME680:

Вывод	Описание
VCC	Питание датчика
GND	Общая земля
SCL	Вывод SCL для I2C-коммуникации / Вывод SCK для SPI-коммуникации
SDA	Вывод SDA для I2C-коммуникации / Вывод SDI (MOSI) для SPI-коммуникации
SDO	Вывод SDO (MISO) для SPI-коммуникации
CS	Вывод выбора чипа для SPI-коммуникации

Интерфейс BME680 

BME680 поддерживает интерфейсы I2C и SPI.

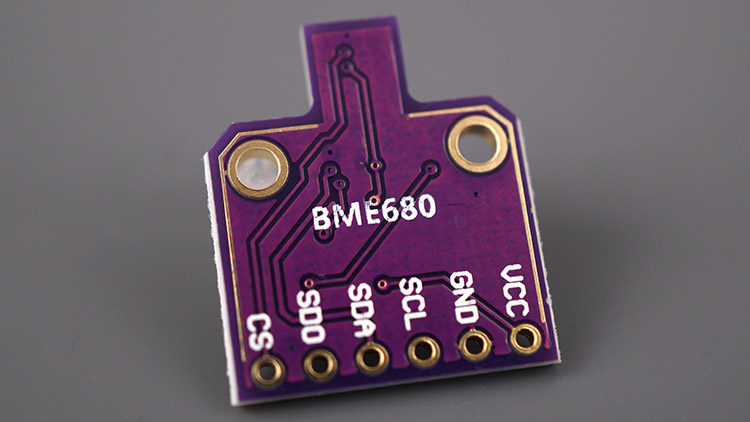

Датчик BME680 — газ, влажность, атмосферное давление, температура окружающей среды, качество воздуха (вид сзади)

BME680 I2C

Этот датчик использует протокол связи I2C, поэтому подключение простое. Вы можете использовать любую комбинацию выводов I2C на Raspberry Pi Pico. Мы будем использовать GPIO 5 (SCL) и GPIO 4 (SDA). Вы можете использовать любую другую комбинацию выводов I2C, если укажете их в коде.

BME680	Raspberry Pi Pico
Vin	3.3V
GND	GND
SCL	GPIO 5
SDA	GPIO 4

Подробнее о GPIO Raspberry Pi Pico: Распиновка Raspberry Pi Pico и Pico W: описание GPIO.

Необходимые компоненты 

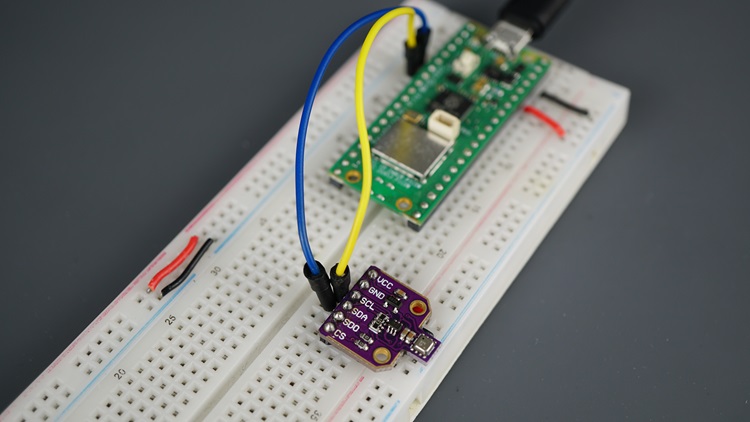

Raspberry Pi Pico с датчиком окружающей среды BME680

Для этого проекта вам необходимо подключить модуль датчика BME680 к выводам I2C Raspberry Pi Pico. Вот список компонентов, которые вам понадобятся для этого руководства:

Модуль датчика BME680
Raspberry Pi Pico или Pico W
Макетная плата
Соединительные провода

Установка библиотеки BME680 для Raspberry Pi Pico — Arduino IDE 

Существуют различные библиотеки, которые можно использовать для получения показаний с датчика BME680. Мы будем использовать библиотеку Adafruit_BME680.

Откройте Arduino IDE и перейдите в Sketch > Include Library > Manage Libraries. Должен открыться менеджер библиотек.

Введите «adafruit_bme680» в поле поиска и установите библиотеку от Adafruit. Установите все необходимые зависимости.

Установка библиотеки Adafruit BME680 в Arduino IDE

Подключение BME680 к Raspberry Pi Pico 

Подключите BME680 к любой комбинации выводов I2C на Pico — мы будем использовать GPIO 4 (SDA) и GPIO 5 (SCL).

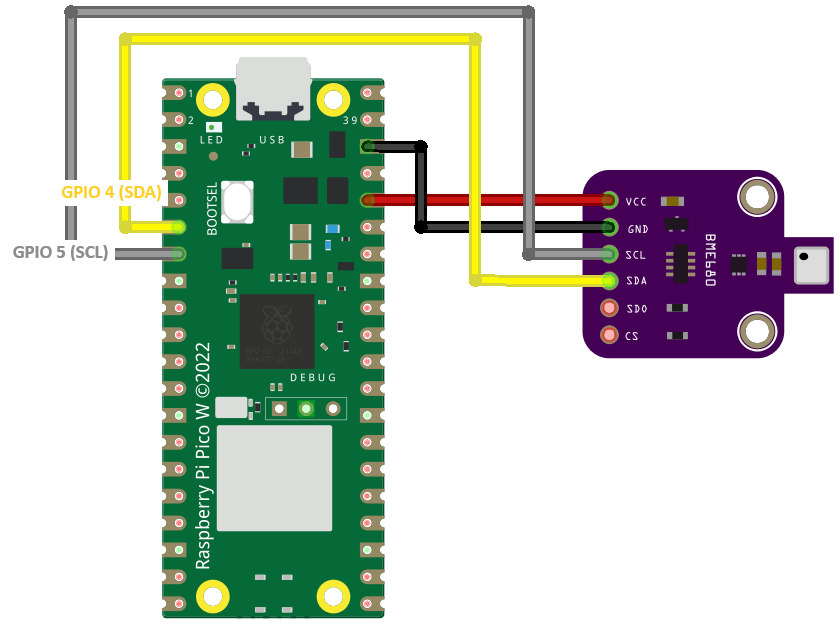

Схема подключения Raspberry Pi Pico к датчику BME680

Рекомендуемое чтение: Распиновка Raspberry Pi Pico и Pico W: описание GPIO

Код — чтение газа, давления, влажности и температуры с BME680 

Чтобы показать вам, как считывать температуру, влажность и давление с BME680, мы воспользуемся простым скетчем, который выводит текущие показания каждую секунду в Serial Monitor. Следующий пример был адаптирован из примеров библиотеки Adafruit BME680.

/*********
  Complete project details at https://wiki.alashed.kz/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*********/

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include "Adafruit_BME680.h"

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BME680 bme; // I2C (default pins for Raspberry Pi Pico: GPIO 4 (SDA), GPIO 5(SCL)

void setup() {
  Serial.begin(115200);
  while (!Serial);
  Serial.println(F("BME680 async test"));

  if (!bme.begin()) {
    Serial.println(F("Could not find a valid BME680 sensor, check wiring!"));
    while (1);
  }

  // Set up oversampling and filter initialization
  bme.setTemperatureOversampling(BME680_OS_8X);
  bme.setHumidityOversampling(BME680_OS_2X);
  bme.setPressureOversampling(BME680_OS_4X);
  bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
  bme.setGasHeater(320, 150); // 320*C for 150 ms
}

void loop() {
  // Tell BME680 to begin measurement.
  unsigned long endTime = bme.beginReading();
  if (endTime == 0) {
    Serial.println(F("Failed to begin reading :("));
    return;
  }
  Serial.print(F("Reading started at "));
  Serial.print(millis());
  Serial.print(F(" and will finish at "));
  Serial.println(endTime);

  Serial.println(F("You can do other work during BME680 measurement."));
  delay(50); // This represents parallel work.
  // There's no need to delay() until millis() >= endTime: bme.endReading()
  // takes care of that. It's okay for parallel work to take longer than
  // BME680's measurement time.

  // Obtain measurement results from BME680. Note that this operation isn't
  // instantaneous even if milli() >= endTime due to I2C/SPI latency.
  if (!bme.endReading()) {
    Serial.println(F("Failed to complete reading :("));
    return;
  }
  Serial.print(F("Reading completed at "));
  Serial.println(millis());

  Serial.print(F("Temperature = "));
  Serial.print(bme.temperature);
  Serial.println(F(" *C"));

  Serial.print(F("Pressure = "));
  Serial.print(bme.pressure / 100.0);
  Serial.println(F(" hPa"));

  Serial.print(F("Humidity = "));
  Serial.print(bme.humidity);
  Serial.println(F(" %"));

  Serial.print(F("Gas = "));
  Serial.print(bme.gas_resistance / 1000.0);
  Serial.println(F(" KOhms"));

  Serial.print(F("Approx. Altitude = "));
  Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
  Serial.println(F(" m"));

  Serial.println();
  delay(2000);
}

Как работает код 

Продолжите чтение этого раздела, чтобы узнать, как работает код, или перейдите к разделу Демонстрация.

Библиотеки 

Код начинается с подключения необходимых библиотек: библиотеки Wire для использования I2C, библиотек Adafruit_Sensor и Adafruit_BME680 для взаимодействия с датчиком BME680.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include "Adafruit_BME680.h"

Давление на уровне моря 

Создаётся переменная SEALEVELPRESSURE_HPA.

#define SEALEVELPRESSURE_HPA (1013.25)

Эта переменная сохраняет давление на уровне моря в гектопаскалях (что эквивалентно миллибарам). Она используется для оценки высоты при данном давлении путём сравнения с давлением на уровне моря. В этом примере используется значение по умолчанию, но для получения точных результатов замените это значение текущим давлением на уровне моря в вашем местоположении.

I2C 

В этом примере по умолчанию используется протокол связи I2C. Следующая строка создаёт объект Adafruit_BME680 с именем bme на следующих GPIO RPi Pico: GPIO 5 (SCL), GPIO 4 (SDA).

Adafruit_BME680 bme; // I2C

setup()

В функции setup() запускается последовательная связь.

Serial.begin(115200);

Инициализация датчика BME680

Инициализация датчика BME680:

if (!bme.begin()) {
  Serial.println(F("Could not find a valid BME680 sensor, check wiring!"));
  while (1);
}

Установите следующие параметры (передискретизация, фильтр и нагреватель газа) для датчика.

// Set up oversampling and filter initialization
bme.setTemperatureOversampling(BME680_OS_8X);
bme.setHumidityOversampling(BME680_OS_2X);
bme.setPressureOversampling(BME680_OS_4X);
bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
bme.setGasHeater(320, 150); // 320*C for 150 ms

Для повышения разрешения необработанных данных датчика поддерживается передискретизация (oversampling). Мы будем использовать параметры передискретизации по умолчанию, но вы можете их изменить.

setTemperatureOversampling(): установка передискретизации температуры.
setHumidityOversampling(): установка передискретизации влажности.
setPressureOversampling(): установка передискретизации давления.

Эти методы принимают один из следующих параметров:

BME680_OS_NONE: отключить считывание;
BME680_OS_1X
BME680_OS_2X
BME680_OS_4X
BME680_OS_8X
BME680_OS_16X

Датчик BME680 интегрирует внутренний IIR-фильтр для уменьшения кратковременных изменений выходных значений датчика, вызванных внешними воздействиями. Метод setIIRFilterSize() устанавливает IIR-фильтр. Он принимает размер фильтра в качестве параметра:

BME680_FILTER_SIZE_0 (без фильтрации)
BME680_FILTER_SIZE_1
BME680_FILTER_SIZE_3
BME680_FILTER_SIZE_7
BME680_FILTER_SIZE_15
BME680_FILTER_SIZE_31
BME680_FILTER_SIZE_63
BME680_FILTER_SIZE_127

Датчик газа интегрирует нагреватель. Настройте профиль нагревателя с помощью метода setGasHeater(), который принимает в качестве аргументов:

температуру нагревателя (в градусах Цельсия)
время работы нагревателя (в миллисекундах)

Мы будем использовать настройки по умолчанию: 320 ºC в течение 150 мс.

loop()

В цикле loop() мы получаем измерения от датчика BME680.

Сначала скажите датчику начать асинхронное считывание с помощью bme.beginReading(). Этот метод возвращает время, когда считывание будет готово.

// Tell BME680 to begin measurement.
unsigned long endTime = bme.beginReading();
if (endTime == 0) {
  Serial.println(F("Failed to begin reading :("));
  return;
}
Serial.print(F("Reading started at "));
Serial.print(millis());
Serial.print(F(" and will finish at "));
Serial.println(endTime);

Затем вызовите метод endReading() для завершения асинхронного считывания. Если асинхронное считывание всё ещё выполняется, метод блокирует выполнение до его завершения.

if (!bme.endReading()) {
  Serial.println(F("Failed to complete reading :("));
  return;
}

После этого мы можем получить показания следующим образом:

bme.temperature: возвращает показания температуры
bme.pressure: возвращает показания давления
bme.humidity: возвращает показания влажности
bme.gas_resistance: возвращает сопротивление газа

Serial.print(F("Temperature = "));
Serial.print(bme.temperature);
Serial.println(F(" *C"));

Serial.print(F("Pressure = "));
Serial.print(bme.pressure / 100.0);
Serial.println(F(" hPa"));

Serial.print(F("Humidity = "));
Serial.print(bme.humidity);
Serial.println(F(" %"));

Serial.print(F("Gas = "));
Serial.print(bme.gas_resistance / 1000.0);
Serial.println(F(" KOhms"));

Serial.print(F("Approx. Altitude = "));
Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
Serial.println(F(" m"));

Для получения дополнительной информации о методах библиотеки ознакомьтесь со справочником класса Adafruit_BME680.

Загрузка кода 

Загрузите код на Raspberry Pi Pico.

Для загрузки кода на Raspberry Pi Pico плата должна находиться в режиме загрузчика (bootloader mode).

Если на Raspberry Pi Pico в данный момент установлена прошивка MicroPython, вам необходимо вручную перевести плату в режим загрузчика. Для этого подключите Raspberry Pi Pico к компьютеру, одновременно удерживая кнопку BOOTSEL.

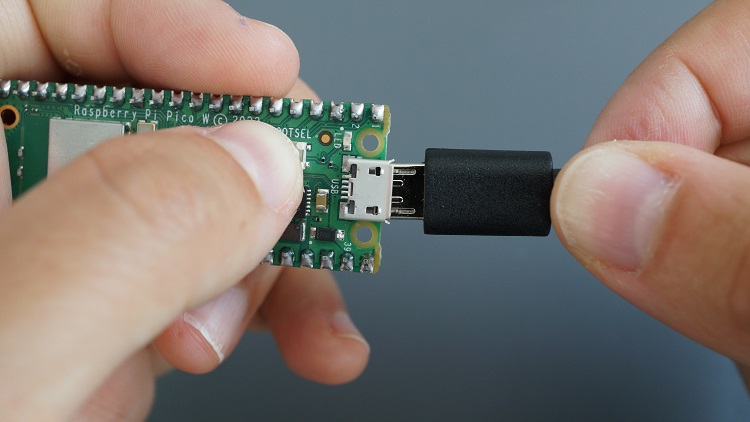

Raspberry Pi Pico в режиме загрузчика (bootloader mode)

При последующих загрузках через Arduino IDE плата должна автоматически переходить в режим загрузчика без необходимости нажимать кнопку BOOTSEL.

Теперь выберите COM-порт в меню Tools > Port. Возможно, COM-порт будет неактивен (выделен серым). Если это так, не беспокойтесь — порт будет найден автоматически при нажатии кнопки загрузки.

Загрузите код.

Если вы не знаете, как загружать код на Raspberry Pi Pico через Arduino IDE, ознакомьтесь с руководством: Программирование Raspberry Pi Pico в Arduino IDE.

Демонстрация 

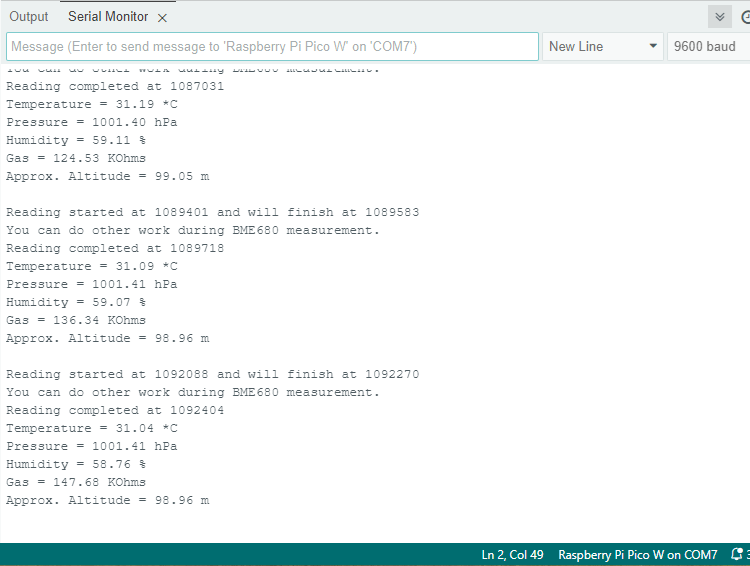

После загрузки кода на плату откройте Serial Monitor на скорости 115200 бод. Показания датчика будут отображаться каждые 5 секунд.

Заключение 

Это руководство представляло собой введение в работу с датчиком окружающей среды и качества воздуха BME680 на Raspberry Pi Pico с использованием Arduino IDE.

Надеемся, что это руководство было полезным. У нас есть руководства по другим популярным датчикам окружающей среды:
