ESP8266 NodeMCU с GPS-модулем NEO-6M (Arduino IDE)

Узнайте, как подключить GPS-модуль NEO-6M к плате ESP8266 NodeMCU для получения GPS-данных. Вы узнаете, как получить широту, долготу, высоту, скорость и время UTC. ESP8266 будет программироваться с использованием Arduino IDE.

В этом руководстве вы узнаете, как:

Подключить GPS-модуль NEO-6M к ESP8266 через последовательный интерфейс
Парсить необработанные данные для получения выбранной и читаемой GPS-информации
Получить ваше текущее местоположение, дату, время и многое другое…

У нас есть аналогичное руководство для платы ESP32 с GPS-модулем NEO-6M (Arduino IDE).

Если вы новичок в работе с платой ESP8266, вам может быть полезно прочитать: Начало работы с платой разработки ESP8266 NodeMCU.

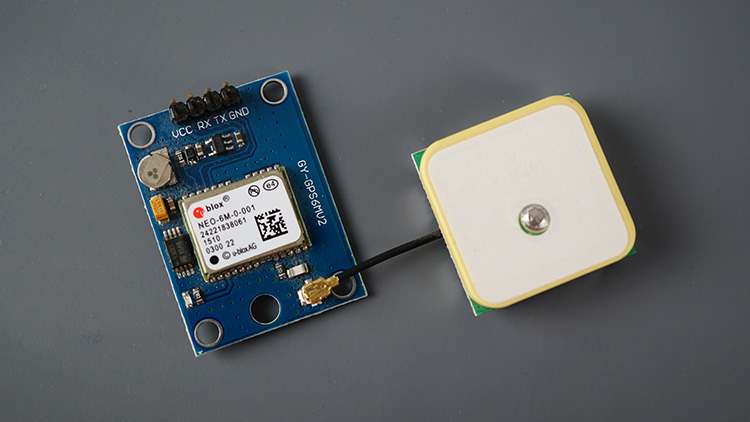

Знакомство с GPS-модулем NEO-6M 

GPS-модуль NEO-6M — это GPS-приёмник, совместимый с большинством плат микроконтроллеров. Он может получать данные о местоположении, скорости, высоте и времени.

Модуль поставляется с небольшой резервной батареей, внешней EEPROM и светодиодным индикатором сигнала. Этот светодиод начнёт мигать, когда модуль получит фиксацию позиции.

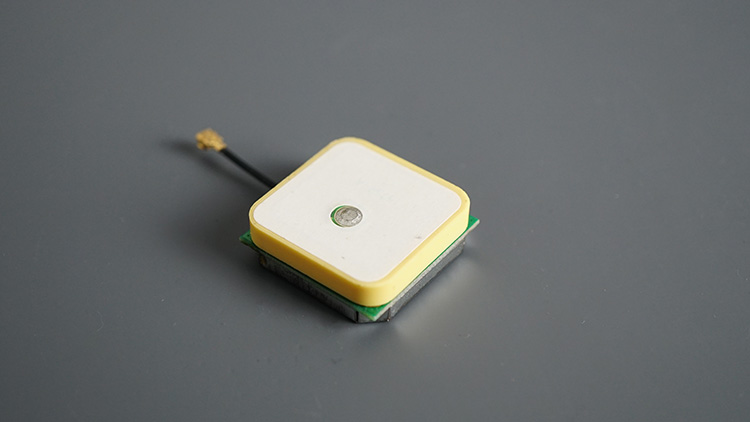

Обычно эти модули поставляются с керамической GPS-антенной.

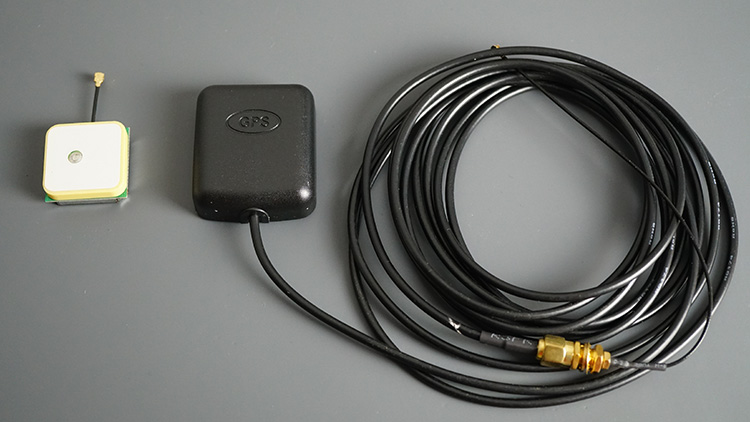

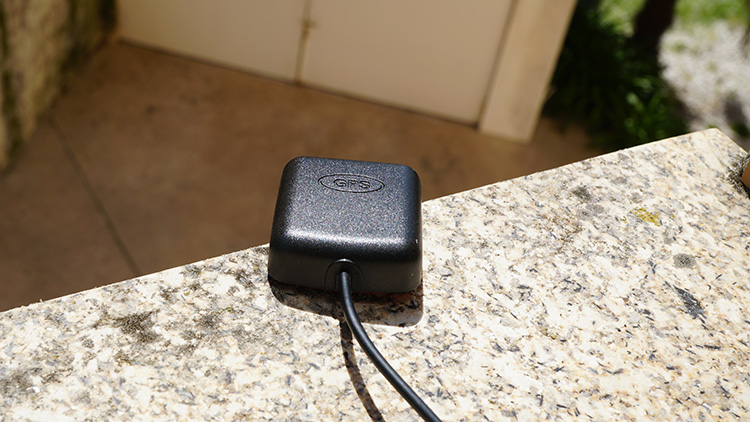

Но вы можете заменить её на любую другую совместимую антенну, которая лучше подходит для вашего проекта. Например, мне нравится использовать ту, что справа на фотографии ниже, потому что она водонепроницаемая, а антенна поставляется с длинным кабелем, что обеспечивает большую гибкость.

GPS-модуль NEO-6M связывается с микроконтроллером, используя протокол последовательной связи.

Этот модуль работает со стандартными NMEA-предложениями. NMEA расшифровывается как National Marine Electronics Association (Национальная ассоциация морской электроники), и в мире GPS это стандартный формат данных, поддерживаемый производителями GPS.

Характеристики GPS-модуля NEO-6M 

Краткие характеристики:

Этот модуль имеет внешнюю антенну и встроенную EEPROM.
Интерфейс: RS232 TTL
Питание: от 3 В до 5 В
Скорость передачи данных по умолчанию: 9600 бит/с
Работает со стандартными NMEA-предложениями

Где купить?

Вы можете приобрести GPS-модуль NEO-6M по цене от $5 до $20. Рекомендуем посмотреть страницу GPS-модуля NEO-6M на Maker Advisor, чтобы сравнить цены в разных магазинах и найти лучшую.

Вы можете использовать ссылки выше или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

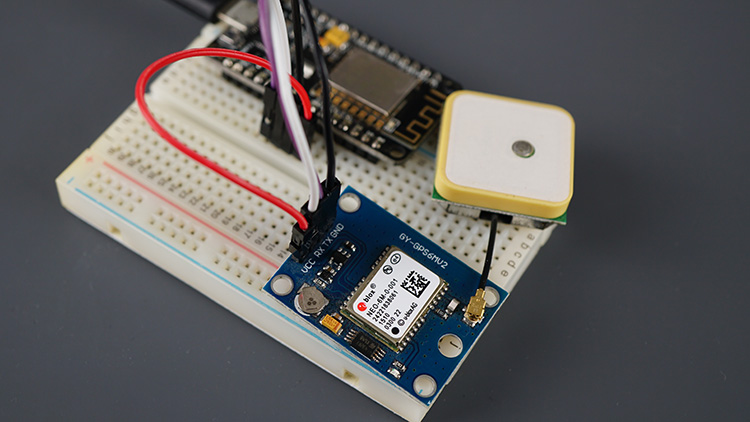

Подключение GPS-модуля NEO-6M к ESP8266 NodeMCU 

Для связи с GPS-модулем NEO-6M мы будем использовать программный последовательный порт (Software Serial), поэтому вы можете использовать любые доступные GPIO. Мы будем использовать: GPIO 14 (D5) и GPIO 12 (D6).

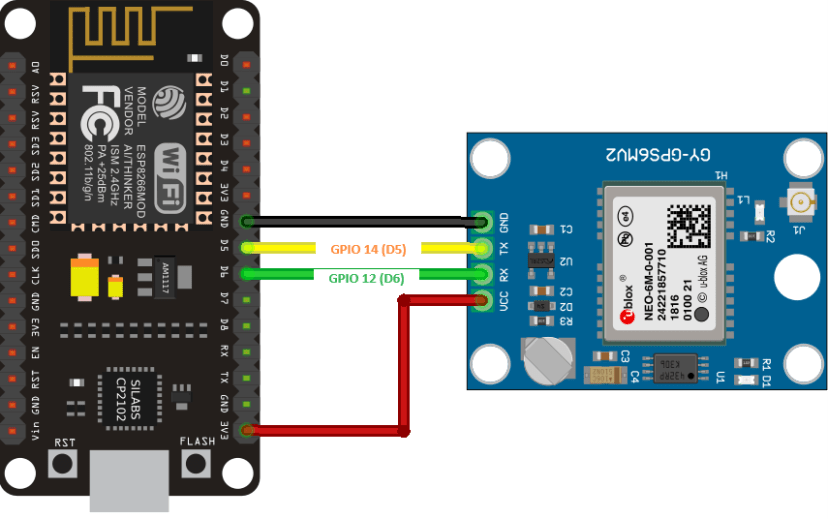

Схема подключения GPS-модуля NEO-6M к ESP8266 NodeMCU

GPS-модуль NEO-6M	ESP8266
VCC	3V3
RX	GPIO 12 (D6)
TX	GPIO 14 (D5)
GND	GND

Установка библиотеки TinyGPSPlus 

Для декодирования NMEA-предложений, получаемых GPS-модулем, мы будем использовать библиотеку TinyGPSPlus. Установите её перед тем, как продолжить.

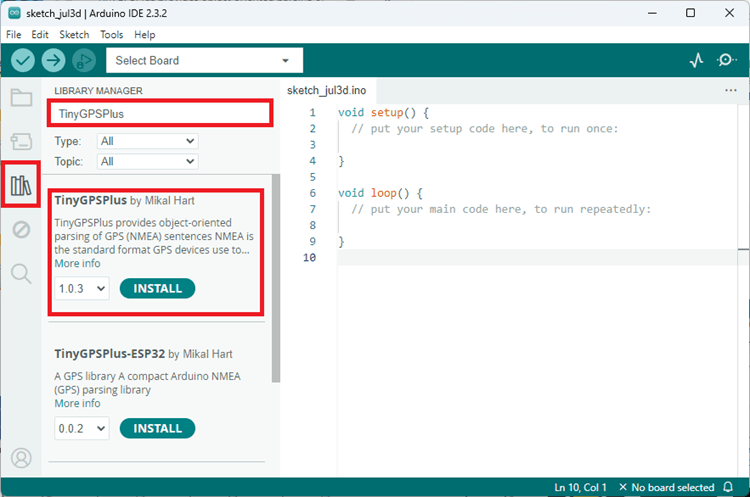

В Arduino IDE перейдите в Sketch > Include Library > Manage Libraries или нажмите на значок Library Manager на левой боковой панели.

Найдите TinyGPSPlus и установите библиотеку от Mikal Hart.

Установка библиотеки TinyGPSPlus в Arduino IDE

ESP8266 с GPS-модулем NEO-6M — получение GPS-данных 

После подключения GPS-модуля к ESP8266 и установки библиотеки TinyGPSPlus давайте запустим простой пример для получения широты, долготы, высоты, даты, времени и многого другого.

Следующий код показывает, как получить GPS-данные с помощью библиотеки TinyGPSPlus. Мы получим дату, время, скорость, высоту, количество видимых спутников и HDOP (показатель точности сигнала).

/*********
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete instructions at https://RandomNerdTutorials.com/esp8266-nodemcu-neo-6m-gps-module-arduino/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*********/

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

// Define the RX and TX pins for Software Serial 2
#define RX 14
#define TX 12

#define GPS_BAUD 9600

// The TinyGPS++ object
TinyGPSPlus gps;

// Create an instance of Software Serial
SoftwareSerial gpsSerial(RX, TX);

void setup() {
  // Serial Monitor
  Serial.begin(115200);

  // Start Serial 2 with the defined RX and TX pins and a baud rate of 9600
  gpsSerial.begin(GPS_BAUD);
  Serial.println("Software Serial started at 9600 baud rate");
}

void loop() {
  // This sketch displays information every time a new sentence is correctly encoded.
  unsigned long start = millis();

  while (millis() - start < 1000) {
    while (gpsSerial.available() > 0) {
      gps.encode(gpsSerial.read());
    }
    if (gps.location.isUpdated()) {
      Serial.print("LAT: ");
      Serial.println(gps.location.lat(), 6);
      Serial.print("LONG: ");
      Serial.println(gps.location.lng(), 6);
      Serial.print("SPEED (km/h) = ");
      Serial.println(gps.speed.kmph());
      Serial.print("ALT (min)= ");
      Serial.println(gps.altitude.meters());
      Serial.print("HDOP = ");
      Serial.println(gps.hdop.value() / 100.0);
      Serial.print("Satellites = ");
      Serial.println(gps.satellites.value());
      Serial.print("Time in UTC: ");
      Serial.println(String(gps.date.year()) + "/" + String(gps.date.month()) + "/" + String(gps.date.day()) + "," + String(gps.time.hour()) + ":" + String(gps.time.minute()) + ":" + String(gps.time.second()));
      Serial.println("");
    }
  }
}

Просмотреть исходный код

Как работает код?

Вы начинаете с подключения библиотек TinyGPSPlus и SoftwareSerial.

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

Затем вы определяете GPIO, которые хотите использовать для Software Serial, и скорость передачи данных GPS-модуля.

// Define the RX and TX pins for Software Serial 2
#define RX 14
#define TX 12

#define GPS_BAUD 9600

Затем вы создаёте объект TinyGPS++:

TinyGPSPlus gps;

Создаёте экземпляр SoftwareSerial на пинах, определённых ранее.

SoftwareSerial gpsSerial(RX, TX);

В setup() инициализируем монитор порта и последовательную связь с GPS-модулем.

void setup() {
  // Serial Monitor
  Serial.begin(115200);

  // Start Serial 2 with the defined RX and TX pins and a baud rate of 9600
  gpsSerial.begin(GPS_BAUD);
  Serial.println("Software Serial started at 9600 baud rate");
}

В loop() происходит запрос информации. Парсим данные от GPS-модуля в объект TinyGPS++ с помощью метода encode() следующим образом.

while (gpsSerial.available() > 0) {
  gps.encode(gpsSerial.read());
}

Затем вы можете запросить объект gps, чтобы проверить, были ли обновлены какие-либо поля данных:

if (gps.location.isUpdated()) {

Если есть новые данные, мы можем получить их следующим образом:

Широта	`gps.location.lat()`
Долгота	`gps.location.lng()`
Скорость (км/ч)	`gps.speed.kmph()`
Высота (метры)	`gps.altitude.meters()`
HDOP	`gps.hdop.value()`
Количество видимых спутников	`gps.satellites.value()`
Год	`gps.date.year()`
Месяц	`gps.date.month()`
День	`gps.date.day()`
Часы	`gps.time.hour()`
Минуты	`gps.time.minute()`
Секунды	`gps.time.second()`

В коде мы получаем данные и выводим всю информацию в монитор порта Arduino IDE.

Serial.print("LAT: ");
Serial.println(gps.location.lat(), 6);
Serial.print("LONG: ");
Serial.println(gps.location.lng(), 6);
Serial.print("SPEED (km/h) = ");
Serial.println(gps.speed.kmph());
Serial.print("ALT (min)= ");
Serial.println(gps.altitude.meters());
Serial.print("HDOP = ");
Serial.println(gps.hdop.value() / 100.0);
Serial.print("Satellites = ");
Serial.println(gps.satellites.value());
Serial.print("Time in UTC: ");
Serial.println(String(gps.date.year()) + "/" + String(gps.date.month()) + "/" + String(gps.date.day()) + "," + String(gps.time.hour()) + ":" + String(gps.time.minute()) + ":" + String(gps.time.second()));
Serial.println("");

Тестирование кода 

Загрузите код на вашу плату.

Затем откройте монитор порта на скорости 115200 бод.

Убедитесь, что антенна подключена и что модуль или антенна размещены на улице или рядом с окном, чтобы можно было получать данные со спутников.

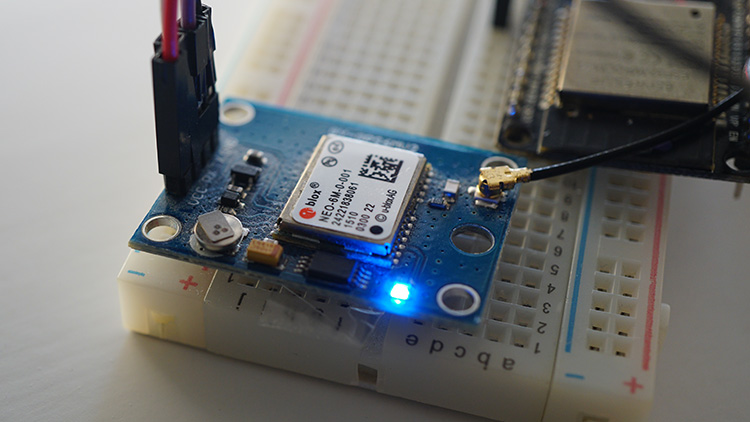

Синий светодиод модуля начнёт мигать, когда модуль найдёт фиксацию позиции.

Синий светодиод GPS-модуля NEO-6M мигает

Откройте монитор порта на скорости 115200 бод. Убедитесь, что ваш GPS-модуль размещён на улице или рядом с окном для получения данных со спутников.

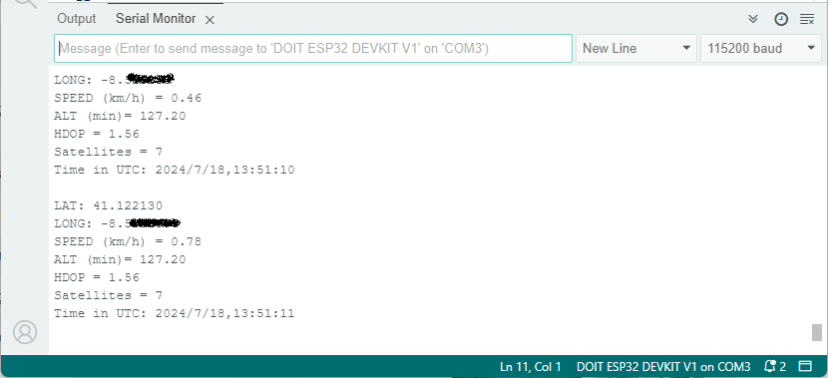

Вы получите GPS-данные в мониторе порта о вашем текущем местоположении, скорости, высоте, количестве видимых спутников, HDOP и времени.

Получение GPS-данных с ESP8266 — модуль NEO-6M

HDOP расшифровывается как Horizontal Dilution of Precision (горизонтальное снижение точности). Это показатель точности определения местоположения. Чем выше значение HDOP, тем менее точным будет определение местоположения. В идеале вы должны получить значение меньше 2. Более низкое значение означает лучшую точность.

Теперь вы можете развить этот проект дальше и отобразить данные, например, на OLED-дисплее. Чтобы узнать, как использовать OLED-дисплей с платой ESP8266, вы можете следовать следующему руководству:

ESP8266 с OLED-дисплеем 0.96 дюйма и Arduino IDE

Заключение 

В этом руководстве вы узнали, как использовать GPS-модуль NEO-6M с ESP8266 для получения GPS-данных: широты, долготы, высоты, скорости, даты, времени, количества спутников и многого другого.

Точность данных будет зависеть от того, где размещён модуль, и от используемой антенны. Для лучшей производительности датчик должен быть размещён на улице или рядом с окном и вдали от узких улиц с высокими зданиями. Чем больше количество видимых спутников, тем точнее будет определение местоположения.
