Цифровые часы Arduino с DS3231 RTC и OLED-дисплеем

В этом проекте вы узнаете, как создать цифровые часы на Arduino, используя модуль реального времени DS3231 (RTC) и OLED-дисплей. Мы предоставим вам все необходимые шаги, включая схему подключения, код и объяснение кода.

Рекомендуемые материалы:

Чтобы лучше понять шаги по созданию цифровых часов, мы рекомендуем ознакомиться с модулем DS3231 RTC и OLED-дисплеем, изучив следующие руководства:

• Руководство по I2C OLED-дисплею с Arduino

• Arduino с DS3231 Real Time Clock (RTC): получение времени и настройка будильников

Обзор проекта

Этот проект довольно прост для понимания:

• Сначала мы устанавливаем время на модуле DS3231 Real Time Clock;

• Затем мы получаем дату, время и температуру от RTC;

• Мы отображаем дату, время и температуру на OLED-дисплее;

• Мы обновляем OLED-дисплей новыми текущими значениями времени и показаниями каждую секунду.

Необходимые компоненты

Вот список компонентов, необходимых для этого проекта:

• Arduino UNO (или другая плата Arduino) — смотрите Лучшие стартовые наборы Arduino

• Модуль DS3231

• I2C OLED-дисплей SSD1306

• Соединительные провода

• Макетная плата

Вы можете воспользоваться приведёнными выше ссылками или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Подключение схемы

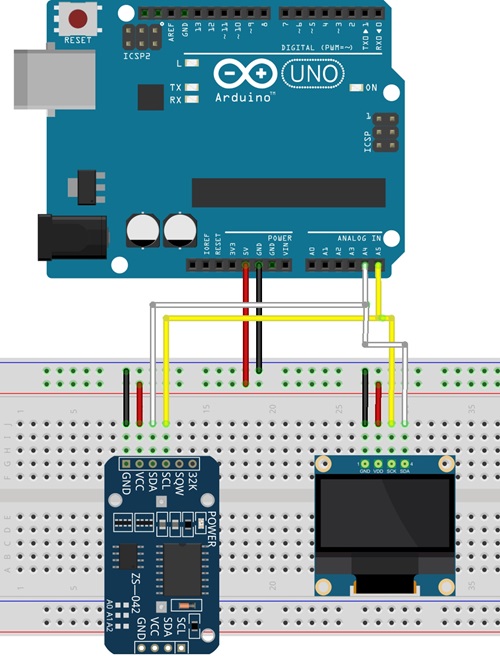

Следуйте приведённой ниже схеме для подключения, или используйте следующую таблицу в качестве справки. Оба модуля взаимодействуют с платой Arduino по протоколу I2C.

Поскольку каждый модуль имеет уникальный I2C-адрес, мы можем использовать одну и ту же шину I2C (одни и те же выводы I2C) для связи между Arduino и модулями.

OLED-дисплей	DS3231 RTC	Arduino
GND	GND	GND
VCC	VCC	5V
SCL	SCL	A5
SDA	SDA	A4
	SQW	Не подключать
	32K	Не подключать

Установка библиотек

Для этого проекта вам необходимо установить следующие библиотеки:

• Библиотека RTCLib от Adafruit

• Библиотека Adafruit_SSD1306

Следуйте приведённым ниже инструкциям для установки библиотек:

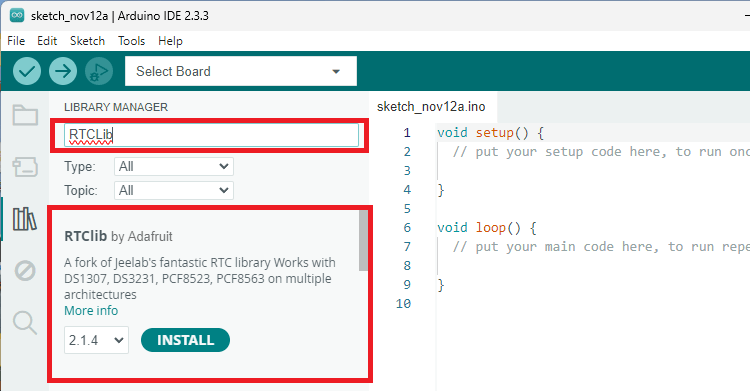

В Arduino IDE перейдите в Sketch > Include Library > Manage Libraries. Найдите RTCLib и установите библиотеку от Adafruit. Мы используем версию 2.1.4.

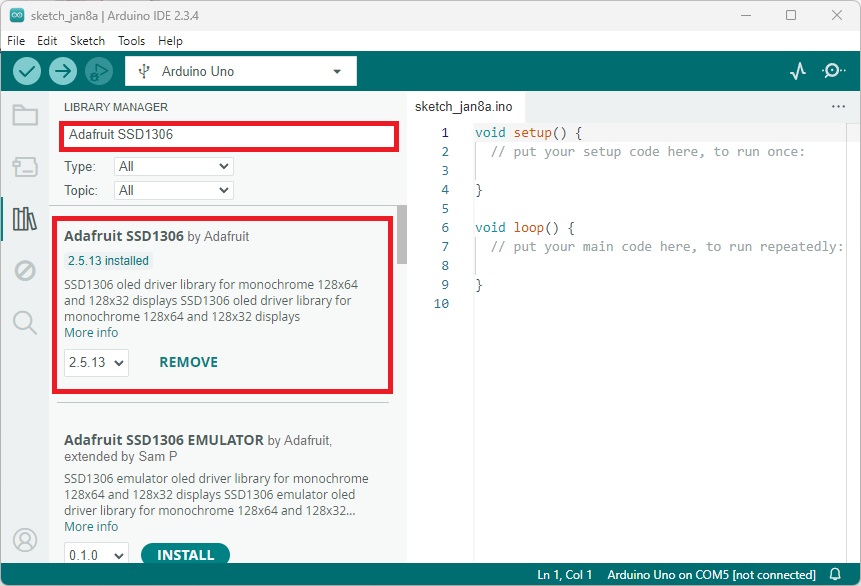

Затем найдите Adafruit SSD1306 и установите библиотеку.

Теперь вы установили все необходимые библиотеки для этого проекта.

Цифровые часы Arduino — код

Следующий код создаёт цифровые часы. Скопируйте его в вашу Arduino IDE и загрузите на плату.

/*********
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete instructions at https://RandomNerdTutorials.com/arduino-digital-clock-ds3231-oled/
*********/

#include <Wire.h>
#include <RTClib.h>
#include <Adafruit_SSD1306.h>

RTC_DS3231 rtc;

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

// Create OLED object
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// Days of the week array
char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

void setup() {
  Serial.begin(9600);

  // Initialize OLED display
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println("SSD1306 allocation failed");
    for (;;);
  }

  // Clear the display
  display.clearDisplay();
  display.display();

  // Initialize RTC
  if (!rtc.begin()) {
    Serial.println("Couldn't find RTC");
    while (1);
  }

  // Check if RTC lost power and set the time if necessary
  if (rtc.lostPower()) {
    Serial.println("RTC lost power! Setting the time...");
    // Set the RTC to the date & time this sketch was compiled
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
  // Or, if you need to set the time for the first time, uncomment the following line:
  // rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

}

void loop() {
  // Get the current time from the RTC
  DateTime now = rtc.now();

  // Clear the OLED display buffer
  display.clearDisplay();

  // Display the date
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  display.print("Date: ");
  display.print(now.year());
  display.print("-");
  if (now.month() < 10) display.print("0");
  display.print(now.month());
  display.print("-");
  if (now.day() < 10) display.print("0");
  display.print(now.day());

  // Display the time
  display.setCursor(0, 15);
  display.print("Time: ");
  if (now.hour() < 10) display.print("0");
  display.print(now.hour());
  display.print(":");
  if (now.minute() < 10) display.print("0");
  display.print(now.minute());
  display.print(":");
  if (now.second() < 10) display.print("0");
  display.print(now.second());

  // Display the day of the week
  display.setCursor(0, 30);
  display.print("Day: ");
  display.print(daysOfTheWeek[now.dayOfTheWeek()]);

  // Display the temperature from DS3231
  display.setCursor(0, 45);
  display.print("Temp: ");
  display.print(rtc.getTemperature());
  display.cp437(true);
  display.write(167);
  display.print("C");

  // Display everything on the OLED
  display.display();

  delay(1000);
}

Просмотреть исходный код

Как работает код

Давайте кратко рассмотрим, как работает код.

Сначала подключаем необходимые библиотеки. Wire — для протокола связи I2C, RTCLib — для взаимодействия с DS3231, и Adafruit_SSD1306 — для взаимодействия с OLED-дисплеем.

#include <Wire.h>
#include <RTClib.h>
#include <Adafruit_SSD1306.h>

Создаём экземпляр RTC_DS3231 с именем rtc для обращения к модулю RTC.

RTC_DS3231 rtc;

Определяем ширину и высоту экрана OLED.

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

Создаём объект Adafruit_SSD1306 с именем display с ранее определёнными шириной и высотой экрана.

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

Затем создаём массив символов с днями недели.

char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

Вы можете получить доступ к каждому дню по его индексу. Например:

• daysOfTheWeek[0] вернёт «Sunday».

• daysOfTheWeek[1] вернёт «Monday».

В setup() следующие строки инициализируют OLED-дисплей.

// Initialize OLED display
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
  Serial.println("SSD1306 allocation failed");
  for (;;);
}

Эти две команды очищают дисплей.

display.clearDisplay();
display.display();

Далее инициализируем модуль RTC.

// Initialize RTC
if (!rtc.begin()) {
  Serial.println("Couldn't find RTC");
  while (1);
}

Затем проверяем, терял ли RTC питание, с помощью функции lostPower(). Если он не работает, потому что это новое устройство или потому что резервная батарея разрядилась, мы выведем сообщение в Serial Monitor и установим время.

if (rtc.lostPower()) {
  Serial.println("RTC lost power, let's set the time!");

Установка времени

Чтобы установить время на RTC, мы можем использовать метод adjust() для нашего объекта rtc. Следующая строка устанавливает дату и время RTC на текущую дату и время, когда этот скетч был последний раз скомпилирован.

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

__DATE__ и __TIME__ — это макросы, которые предоставляют текущую дату и время на момент компиляции.

Если вам нужно повторно установить время на ранее настроенном устройстве, вы можете раскомментировать следующую строку.

// rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

В loop() мы получаем данные от модуля RTC следующим образом.

DateTime now = rtc.now();

Это возвращает объект DateTime, содержащий значения текущего года, месяца, дня, часа, минуты и секунды.

Для доступа к каждому полю даты и времени мы можем использовать следующие методы:

now.year()	Получает текущий год (например, 2024)
now.month()	Получает текущий месяц (1–12)
now.day()	Получает текущий день месяца (1–31)
now.dayOfTheWeek()	Получает день недели (0–6), где 0 — воскресенье, а 6 — суббота
now.hour()	Получает текущий час (0–23)
now.minute()	Получает текущую минуту (0–59)
now.second()	Получает текущую секунду (0–59)

Устанавливаем размер и цвет текста на дисплее.

display.setTextSize(1);
display.setTextColor(WHITE);

А затем начинаем отображать информацию на дисплее. Следующие строки выводят дату.

display.setCursor(0, 0);
display.print("Date: ");
display.print(now.year());
display.print("-");
if (now.month() < 10) display.print("0");
display.print(now.month());
display.print("-");
if (now.day() < 10) display.print("0");
display.print(now.day());

Далее выводим время:

display.setCursor(0, 15);
display.print("Time: ");
if (now.hour() < 10) display.print("0");
display.print(now.hour());
display.print(":");
if (now.minute() < 10) display.print("0");
display.print(now.minute());
display.print(":");
if (now.second() < 10) display.print("0");
display.print(now.second());

День недели:

display.setCursor(0, 30);
display.print("Day: ");
display.print(daysOfTheWeek[now.dayOfTheWeek()]);

И наконец, температуру.

display.setCursor(0, 45);
display.print("Temp: ");
display.print(rtc.getTemperature());
display.cp437(true);
display.write(167);
display.print("C");

Для отображения символа градуса (°) мы используем шрифт Code Page 437. Для этого необходимо установить cp437 в true следующим образом:

display.cp437(true);

Затем используем метод write() для отображения выбранного символа. Символ ° соответствует символу 167.

display.write(167);

Наконец, необходимо вызвать display.display(), чтобы информация действительно была записана на экран.

display.display();

Обратите внимание, что мы добавляем ведущий ноль, когда число меньше 10 для времени и даты. Так, вместо, например: 3:5:6 (что выглядит странно для формата времени), вы получите 03:05:06.

Демонстрация

Загрузите код на плату Arduino. Убедитесь, что вы выбрали правильную плату и COM-порт в Arduino IDE.

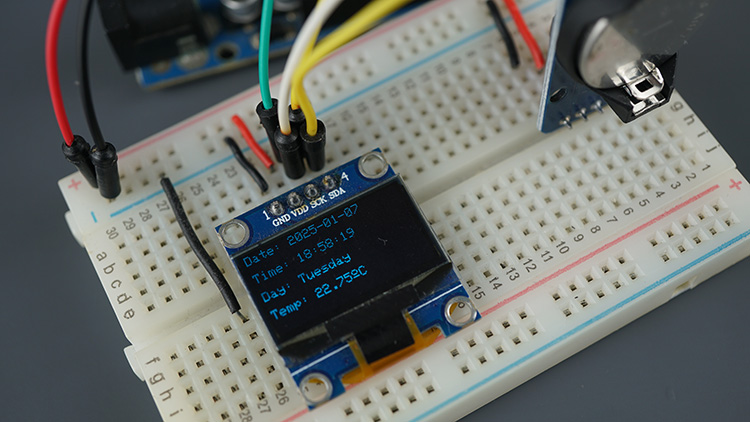

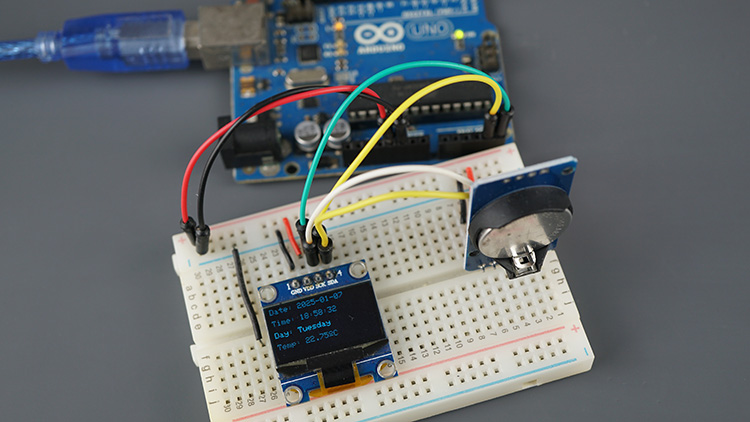

После загрузки OLED-дисплей покажет дату, время и температуру. Данные обновляются каждую секунду.

Заключение

Поздравляем! Вы собрали цифровые часы на Arduino с модулем DS3231 RTC и OLED-дисплеем. Вместо OLED-дисплея вы можете использовать LCD-дисплей.
