ESP8266 Wi-Fi кнопка – клон DIY Amazon Dash Button

В этом проекте вы создадите ESP8266 Wi-Fi кнопку, которая может запускать любое событие домашней автоматизации. Это своего рода пульт дистанционного управления, который можно носить в кармане или разместить в любом месте, и при нажатии он отправляет email. Его также можно назвать клоном DIY Amazon Dash Button.

Смотрите видеоверсию 

Это руководство доступно в видеоформате (смотрите ниже) и в текстовом формате (продолжайте читать эту страницу).

Предварительные требования 

Перед тем как приступить к этому руководству, рекомендуем ознакомиться со следующими ресурсами:

Если вам нравится ESP8266 и вы хотите узнать о нём больше, рекомендую скачать мой курс: Домашняя автоматизация с ESP8266.

Введение 

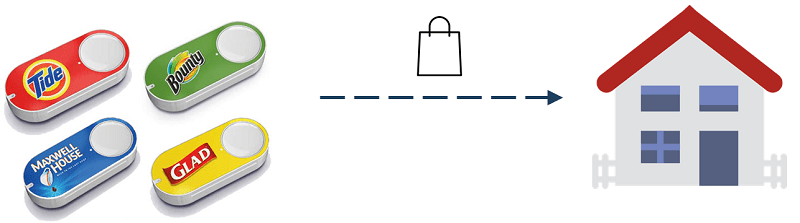

Wi-Fi кнопка – это не новая идея, и эта концепция была популяризирована компанией Amazon, которая создала Dash button – маленькую кнопку, которая мгновенно заказывает товар к вам домой.

Поскольку платы ESP настолько недорогие, мы можем создать аналогичный проект, который работает как Dash button, но с нашими собственными возможностями.

Вместо заказа товара мы можем включить свет, переключить лампу, отправить значение, вызвать email-уведомление и многое другое, как вы увидите к концу этого проекта.

IFTTT 

Для этого проекта мы будем использовать бесплатный сервис под названием IFTTT, что означает If This Than That (Если это, то то).

Этот сервис используется для автоматизации самых разнообразных задач в интернете. В данном случае мы будем отправлять email при нажатии кнопки ESP.

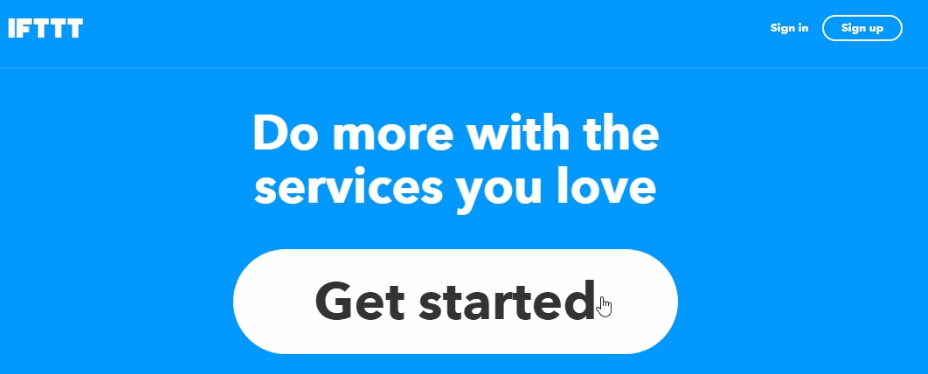

Введите в браузере https://ifttt.com и нажмите кнопку «Get started» в центре страницы. Заполните форму своими данными и создайте аккаунт.

Создание апплета 

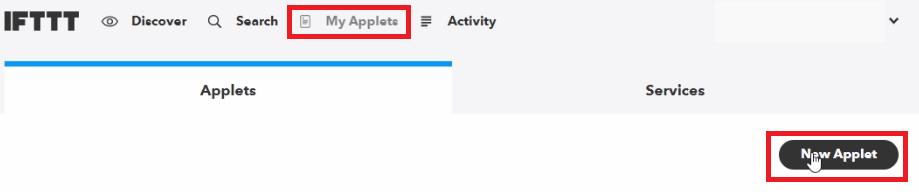

Откройте вкладку «My Applets» и нажмите кнопку «New Applet».

Нажмите на слово «This» и найдите сервис «Webhooks».

Получение веб-запроса 

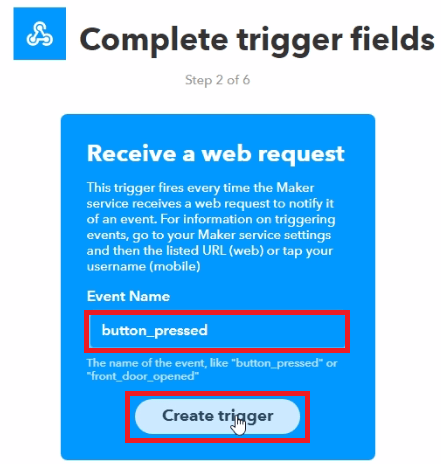

Вам нужно ввести имя события button_pressed. С помощью сервиса Webhooks вы можете вызвать действие, когда делаете HTTP-запрос на определённый URL.

Нажмите кнопку «Create trigger»:

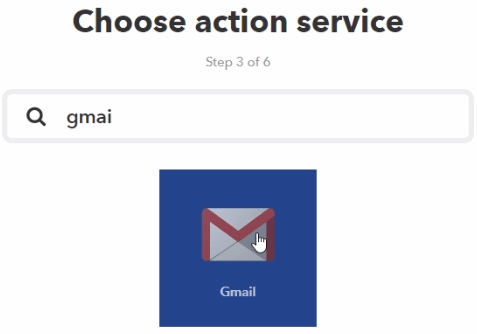

Теперь нажмите на слово «That» и найдите сервис Gmail.

Отправка email 

Если вы впервые используете сервис Gmail с IFTTT, откроется новое окно, и вам нужно будет предоставить доступ, чтобы IFTTT мог отправлять email через ваш аккаунт.

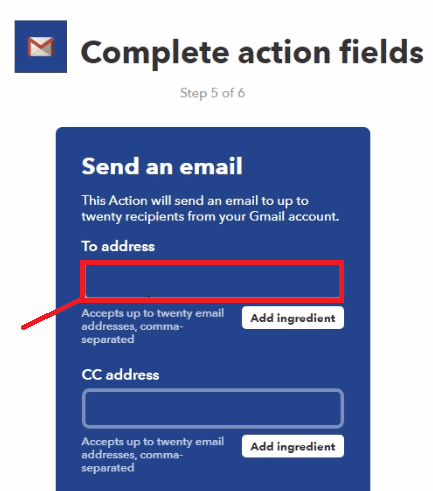

Выберите опцию «Send email» и введите email-адрес в поле «To address», на который вы хотите получать уведомления.

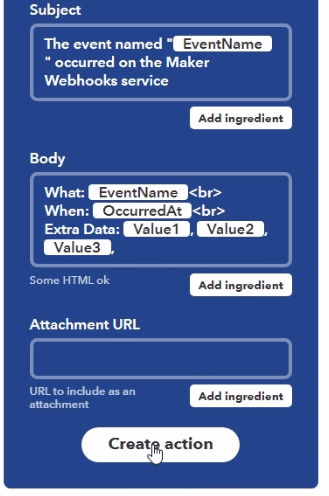

Вы можете настроить тему и тело письма, но для демонстрации я оставлю значения по умолчанию. В завершение нажмите кнопку «Create action».

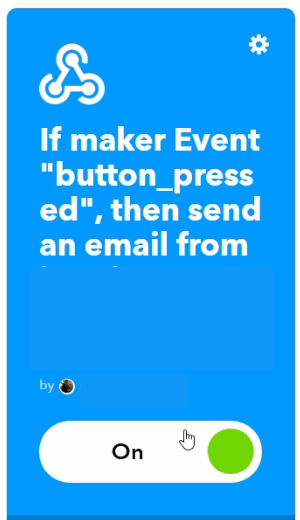

Ваш апплет должен быть создан после нажатия «Finish»:

Тестирование апплета 

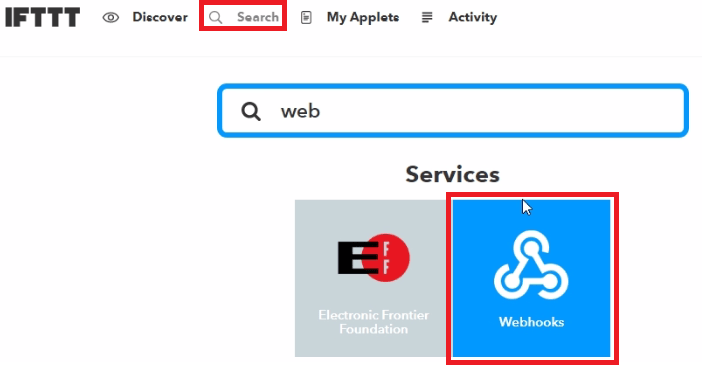

Откройте вкладку «Search», найдите сервис Webhooks и откройте его.

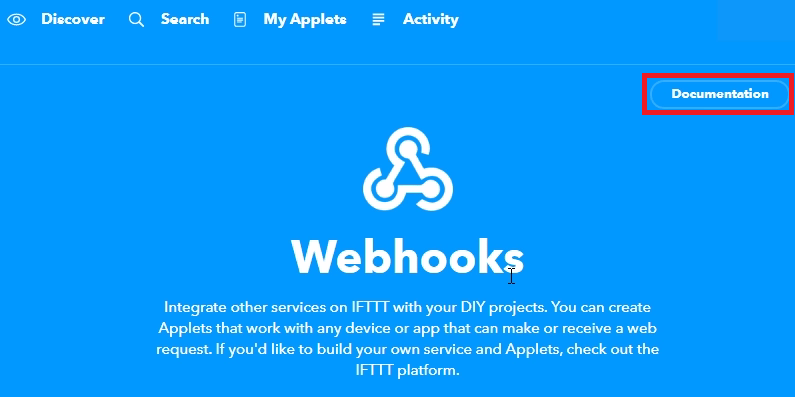

Перейдите на вкладку «Documentation».

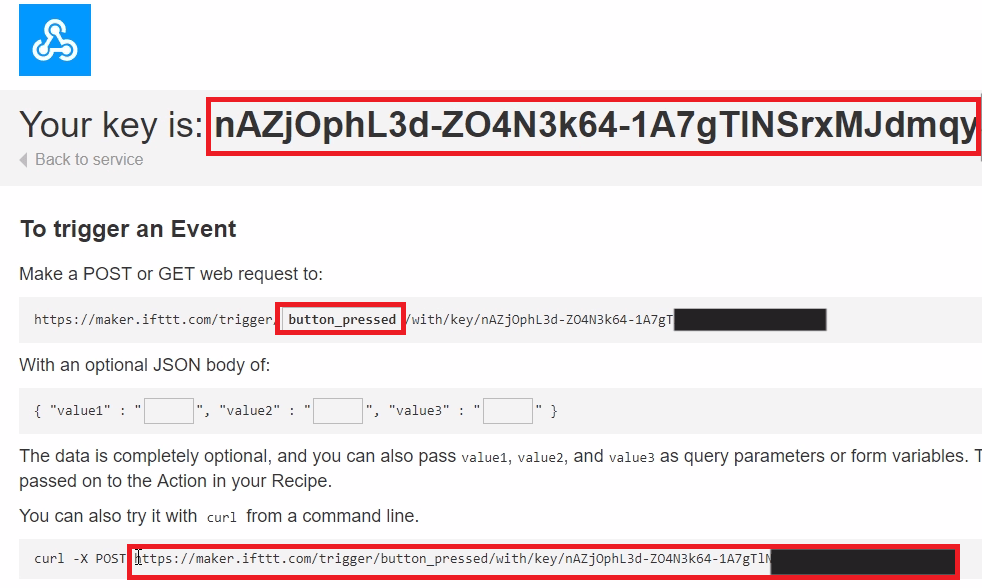

Здесь вы можете найти свой уникальный API KEY, который необходимо хранить в секрете. Введите имя события button_pressed. Ваш итоговый URL должен появиться в нижней части веб-страницы. Скопируйте этот URL.

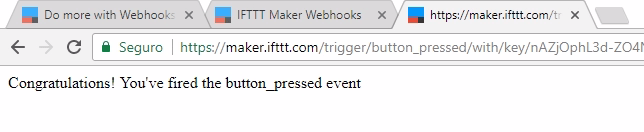

Откройте новую вкладку в браузере и нажмите Enter. Вы должны увидеть сообщение «Congratulations!».

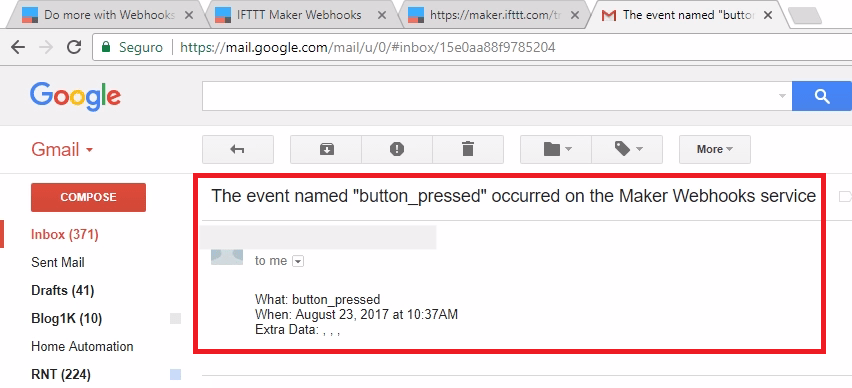

Откройте свой почтовый клиент – новое сообщение должно быть там.

Если email не пришло через несколько секунд, рекомендуется дважды проверить URL и убедиться, что вы используете правильное имя события как в апплете, так и в URL.

Примечание: если всё сработало, сохраните свой уникальный URL в блокноте, потому что он понадобится вам позже в этом проекте.

Загрузка кода 

Вот код, который вам нужно загрузить на плату ESP. Вам нужно изменить три переменные: SSID, password и resource.

/*
 * ESP8266 Wi-Fi Button
 * Rui Santos
 * Complete Project Details https://randomnerdtutorials.com
 */

#include <ESP8266WiFi.h>

// Replace with your SSID and Password
const char* ssid     = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

// Replace with your unique IFTTT URL resource
const char* resource = "REPLACE_WITH_YOUR_IFTTT_URL_RESOURCE";

// How your resource variable should look like, but with your own API KEY (that API KEY below is just an example):
//const char* resource = "/trigger/button_pressed/with/key/nAZjOphL3d-ZO4N3k64-1A7gTlNSrxMJdmqy";

// Maker Webhooks IFTTT
const char* server = "maker.ifttt.com";

void setup() {
  Serial.begin(115200);

  initWifi();
  makeIFTTTRequest();

  // Deep sleep mode until RESET pin is connected to a LOW signal (pushbutton is pressed)
  ESP.deepSleep(0);
}

void loop() {
  // sleeping so wont get here
}

// Establish a Wi-Fi connection with your router
void initWifi() {
  Serial.print("Connecting to: ");
  Serial.print(ssid);
  WiFi.begin(ssid, password);

  int timeout = 10 * 4; // 10 seconds
  while(WiFi.status() != WL_CONNECTED  && (timeout-- > 0)) {
    delay(250);
    Serial.print(".");
  }
  Serial.println("");

  if(WiFi.status() != WL_CONNECTED) {
     Serial.println("Failed to connect, going back to sleep");
  }

  Serial.print("WiFi connected in: ");
  Serial.print(millis());
  Serial.print(", IP address: ");
  Serial.println(WiFi.localIP());
}

// Make an HTTP request to the IFTTT web service
void makeIFTTTRequest() {
  Serial.print("Connecting to ");
  Serial.print(server);

  WiFiClient client;
  int retries = 5;
  while(!!!client.connect(server, 80) && (retries-- > 0)) {
    Serial.print(".");
  }
  Serial.println();
  if(!!!client.connected()) {
     Serial.println("Failed to connect, going back to sleep");
  }

  Serial.print("Request resource: ");
  Serial.println(resource);
  client.print(String("GET ") + resource +
                  " HTTP/1.1\r\n" +
                  "Host: " + server + "\r\n" +
                  "Connection: close\r\n\r\n");

  int timeout = 5 * 10; // 5 seconds
  while(!!!client.available() && (timeout-- > 0)){
    delay(100);
  }
  if(!!!client.available()) {
     Serial.println("No response, going back to sleep");
  }
  while(client.available()){
    Serial.write(client.read());
  }

  Serial.println("\nclosing connection");
  client.stop();
}

Посмотреть исходный код

Вот как работает код:

Он запускает последовательную связь на скорости 115200 бод;
Выполняет функцию initWifi, которая устанавливает Wi-Fi соединение между ESP и вашим роутером;
Затем выполняет функцию makeIFTTTRequest, которая делает запрос к сервису IFTTT, и в конечном итоге IFTTT отправит email.

О функции глубокого сна 

Наконец, мы используем функцию глубокого сна (Deep Sleep), чтобы ESP всегда был выключен и потреблял очень мало энергии. Функция глубокого сна ESP8266 была подробно рассмотрена в предыдущем руководстве, которое вы можете найти здесь.

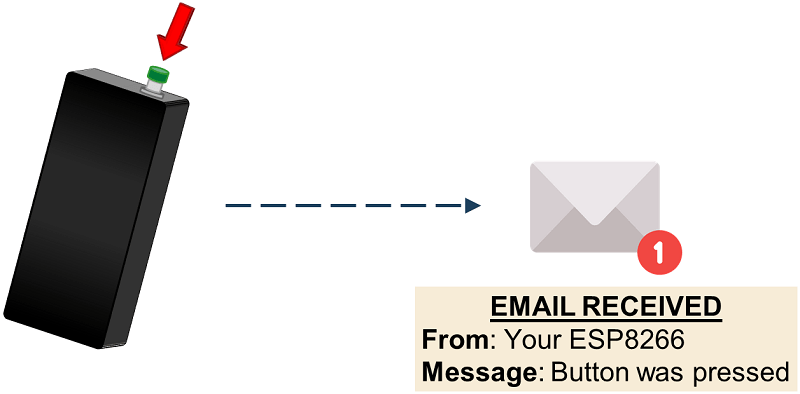

Если кратко, когда вы нажимаете кнопку, ESP просыпается, выполняет действие и возвращается в режим глубокого сна для экономии заряда батареи. Принцип работы довольно прост.

ESP8266 Deep Sleep -- режим глубокого сна

После добавления SSID, пароля и URL загрузите код на ESP. Вы можете нажать здесь, чтобы узнать, как загрузить код на ESP-01 с помощью программатора FTDI.

О схеме 

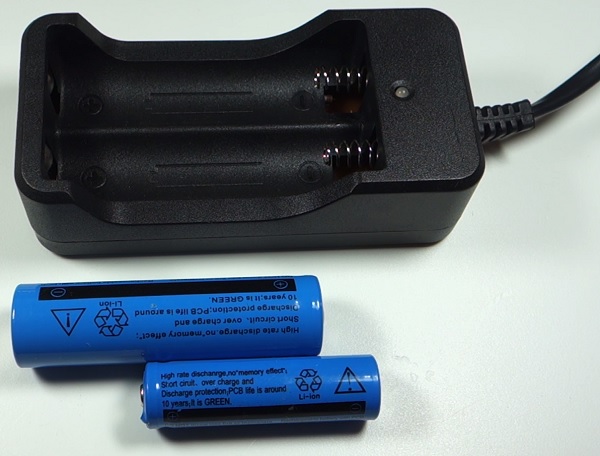

Мы хотим, чтобы это устройство было портативным и простым в изготовлении, поэтому мы будем питать ESP от литиевой батареи.

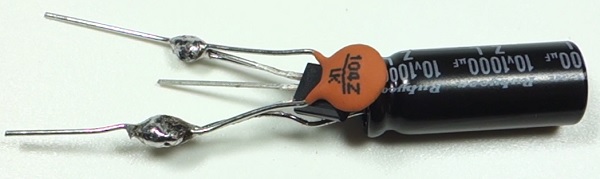

Стабилизатор напряжения 

Для безопасного питания ESP8266 от литиевой батареи вам нужно сделать схему стабилизатора напряжения. Мы также рассмотрели эту тему в предыдущем руководстве, которое вы можете прочитать здесь.

Необходимые компоненты 

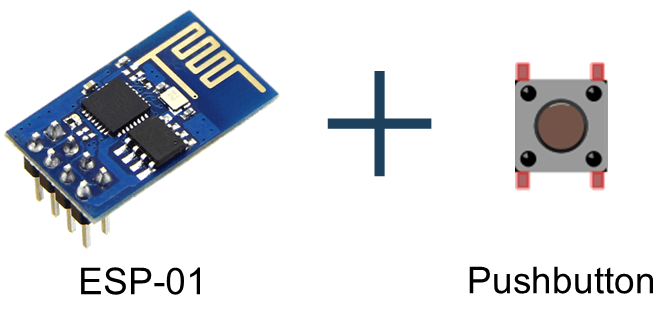

После того как код запущен на ESP-01, вот компоненты, которые вам потребуются для схемы:

ESP-01 – прочитайте Лучшие платы разработки ESP8266 Wi-Fi
Кнопка (Pushbutton)
Резистор 10 кОм
Li-ion/LiPo батарея
Стабилизатор напряжения:
Пластиковый корпус

Вы можете использовать ссылки выше или перейти на MakerAdvisor.com/tools, чтобы найти все детали для ваших проектов по лучшей цене!

Схемы 

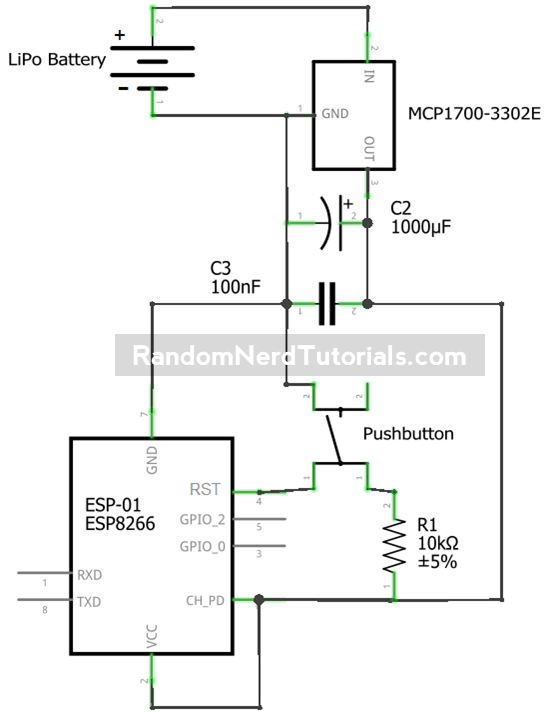

Вот принципиальная схема, которой нужно следовать:

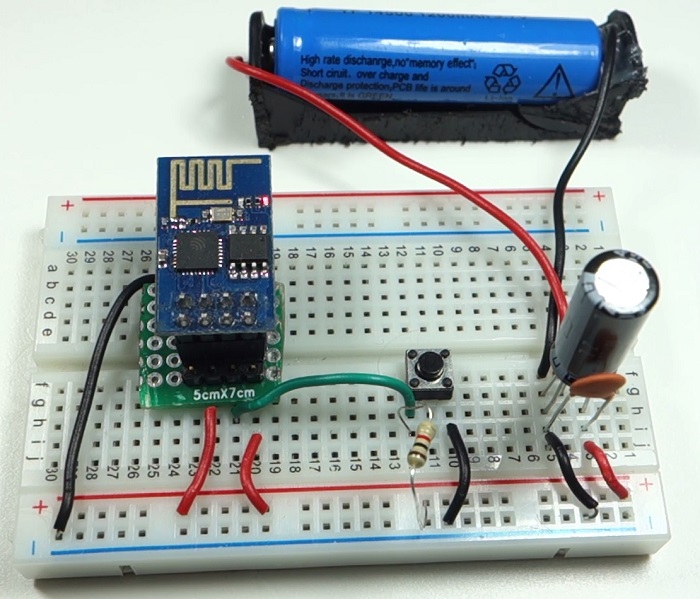

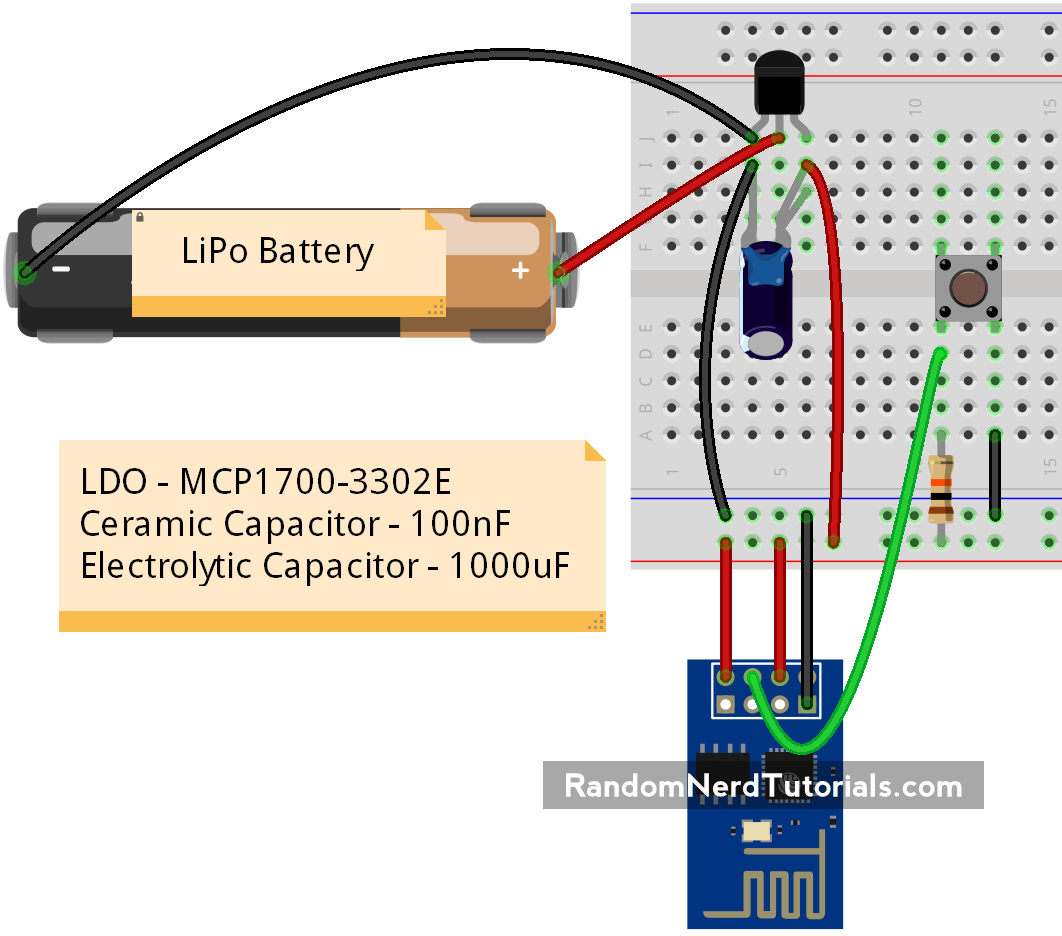

Вот версия для макетной платы:

Рекомендую сначала собрать схему на макетной плате, чтобы проверить, что всё работает правильно.

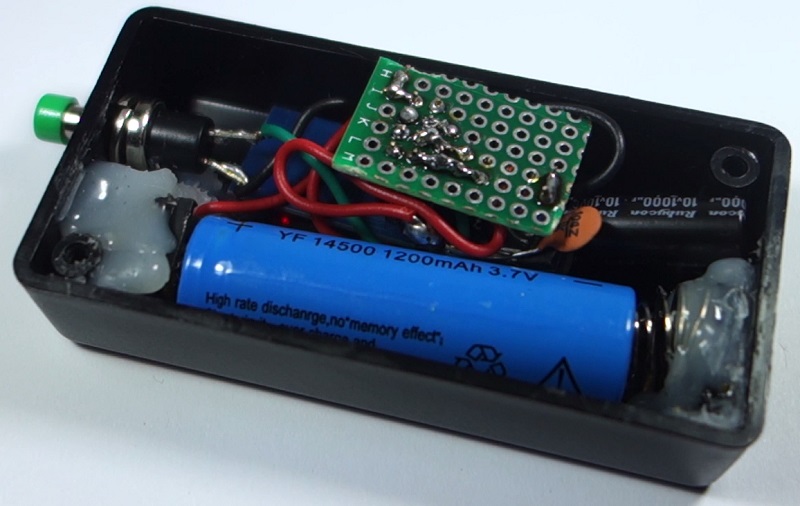

Затем вы можете сделать постоянную схему с помощью небольшой полосковой платы, нескольких проводов и пластикового корпуса для хранения всего.

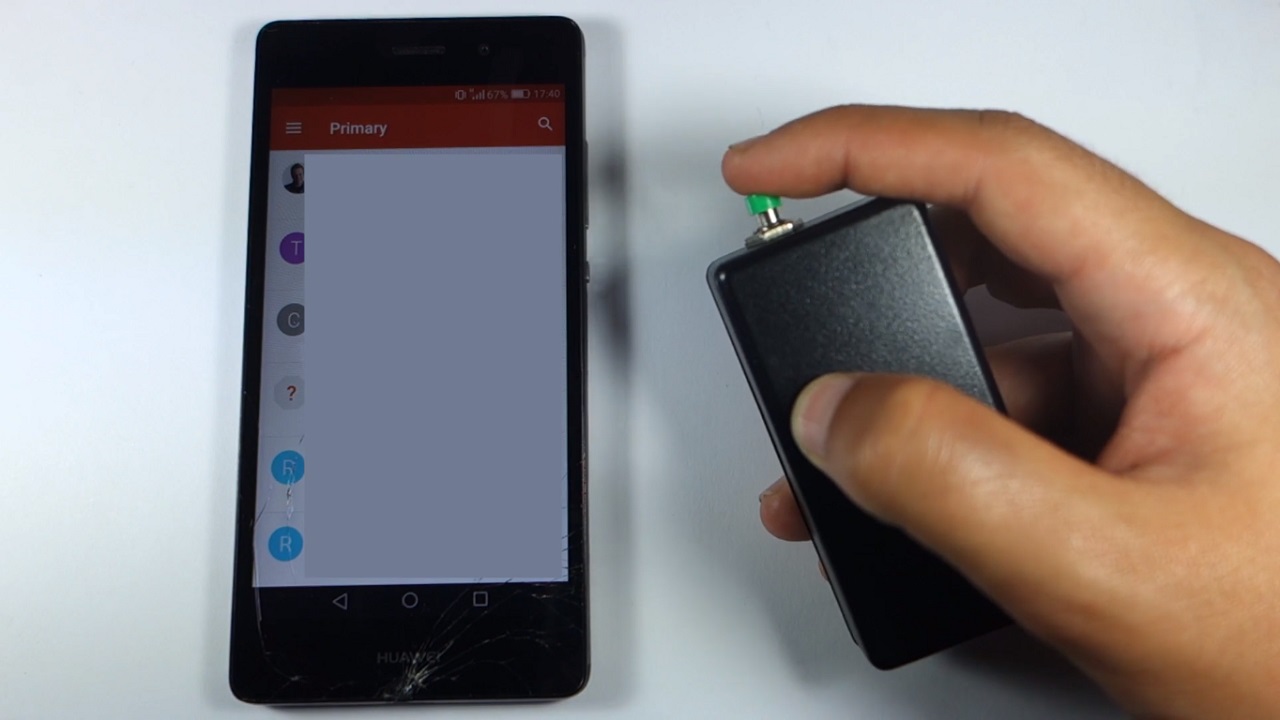

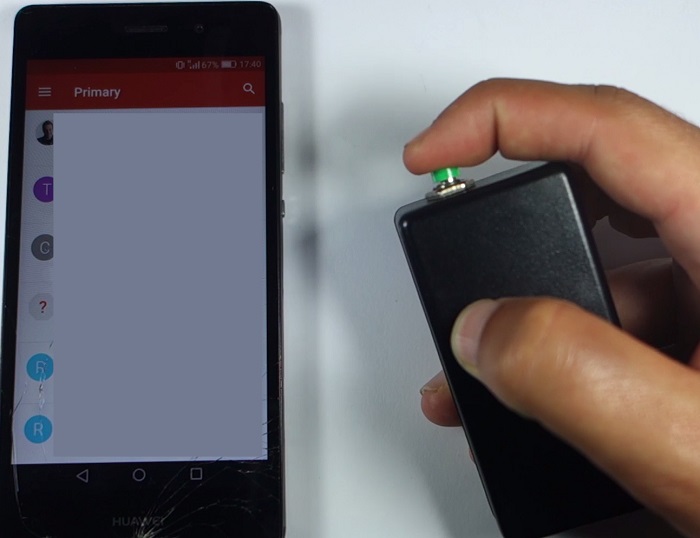

После сборки всего, вот как выглядит готовое изделие:

Оно немного похоже на пульт дистанционного управления. Теперь вы можете носить его с собой или разместить в любом месте.

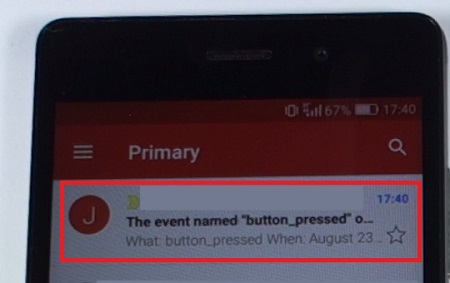

Давайте протестируем. Когда я нажимаю кнопку, я получаю email в течение нескольких секунд:

Демонстрация работы ESP8266 Wi-Fi кнопки

Примечание: несмотря на то, что ESP питается от батареи, он может работать неделями или даже месяцами, потому что он всегда находится в режиме глубокого сна.

Подведение итогов 

Я думаю, важно помнить, что применение этого проекта безгранично. Например, событие «button_pressed», в зависимости от того, где вы разместите ESP, может иметь разное значение.

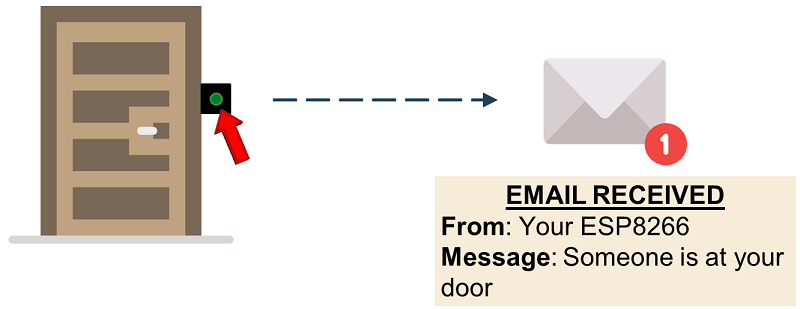

Если вы разместите его как кнопку дверного звонка, вы можете использовать его, чтобы узнать, есть ли кто-то у вашего дома.

Также обратите внимание, что вместо использования стороннего сервиса, такого как IFTTT, вы можете:

Включить реле, подключённое к другому ESP8266;
Отправить запрос на другое устройство в вашей сети;
Сделать HTTP-запрос к Node-RED для запуска действия;
Опубликовать MQTT-сообщение;
Подключиться к любому другому программному обеспечению домашней автоматизации.

Развитие идеи 

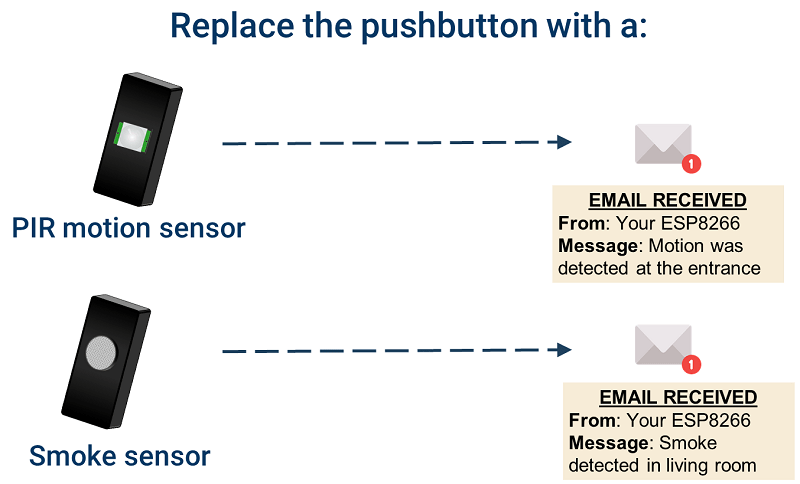

Вы также можете заменить кнопку другими датчиками или исполнительными механизмами. Например, если вы замените кнопку на PIR-датчик движения, вы сможете получать уведомления, когда кто-то входит в комнату вашего дома. Или вы можете использовать его для обнаружения дыма в комнате:

ESP8266 с PIR-датчиком движения и датчиком дыма

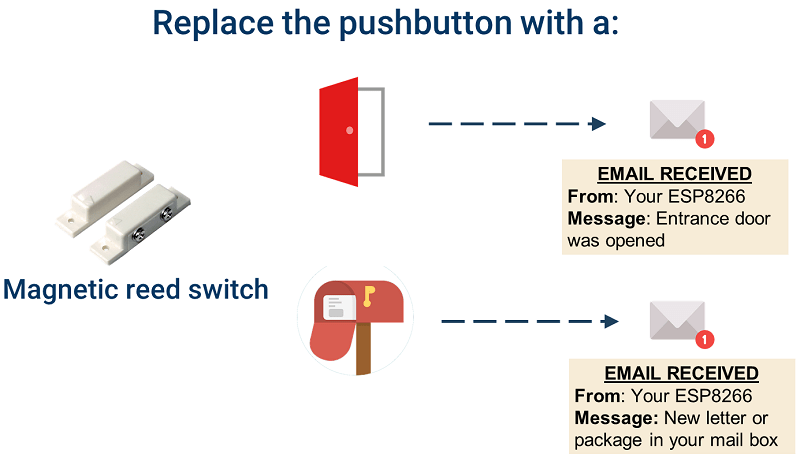

Замена кнопки на магнитный геркон позволяет определять, открыл ли кто-то дверь или окно. Вы даже можете прикрепить его к почтовому ящику, чтобы видеть, когда вы получаете настоящие письма или посылки.

ESP8266 с магнитным герконом для двери и почтового ящика

На этом всё. Надеюсь, этот проект был интересным, и вы сможете применить эти концепции в своих собственных проектах домашней автоматизации.

Это отрывок из моей книги Home Automation using ESP8266 eBook. Если вам нравится ESP8266 и вы хотите узнать о нём больше, рекомендую скачать мой курс: Home Automation using ESP8266.

Надеюсь, это руководство было полезным. Спасибо за чтение!
