ESP32-CAM: назначение пинов и GPIO для камер
Платы разработки ESP32 с камерой становятся всё более популярными среди мейкеров. Существуют различные модели плат ESP32 с камерой, обладающие разными функциями. Каждая плата ESP32 Camera использует разные GPIO для подключения к камере. В этом руководстве мы покажем назначение пинов, которое необходимо указать в коде для каждой платы.
Это руководство охватывает назначение пинов/GPIO для следующих плат разработки ESP32 с камерой:
ESP32-CAM AI-Thinker — назначение пинов

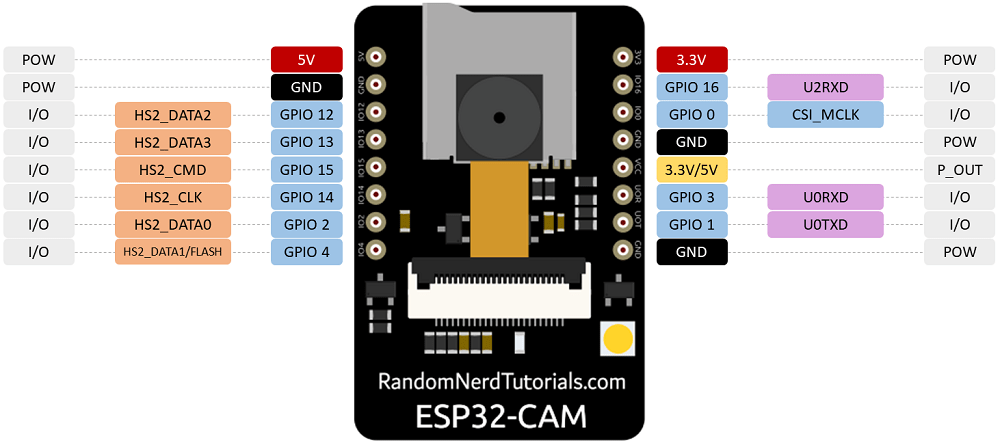

На следующем изображении показана распиновка ESP32-CAM AI-Thinker.
Ниже приведено назначение пинов камеры OV2640 для платы ESP32-CAM AI-Thinker:
#define PWDN_GPIO_NUM 32
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 0
#define SIOD_GPIO_NUM 26
#define SIOC_GPIO_NUM 27
#define Y9_GPIO_NUM 35
#define Y8_GPIO_NUM 34
#define Y7_GPIO_NUM 39
#define Y6_GPIO_NUM 36
#define Y5_GPIO_NUM 21
#define Y4_GPIO_NUM 19
#define Y3_GPIO_NUM 18
#define Y2_GPIO_NUM 5
#define VSYNC_GPIO_NUM 25
#define HREF_GPIO_NUM 23
#define PCLK_GPIO_NUM 22
ESP32-CAM AI-Thinker имеет 10 доступных GPIO.

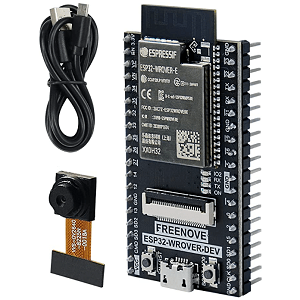

Freenove ESP32-Wrover CAM
Назначение пинов для платы ESP32-Wrover CAM (бренд Freenove). В некоторых примерах это определение пинов находится под именем CAMERA_MODEL_WROVER_KIT.
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 21
#define SIOD_GPIO_NUM 26
#define SIOC_GPIO_NUM 27
#define Y9_GPIO_NUM 35
#define Y8_GPIO_NUM 34
#define Y7_GPIO_NUM 39
#define Y6_GPIO_NUM 36
#define Y5_GPIO_NUM 19
#define Y4_GPIO_NUM 18
#define Y3_GPIO_NUM 5
#define Y2_GPIO_NUM 4
#define VSYNC_GPIO_NUM 25
#define HREF_GPIO_NUM 23
#define PCLK_GPIO_NUM 22

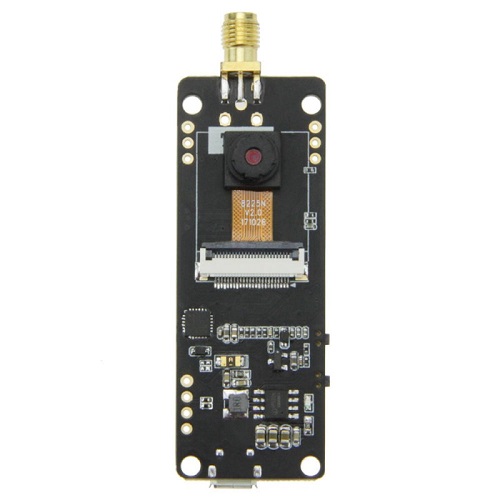

TTGO T-Journal — назначение пинов
Назначение пинов для платы TTGO T-Journal.
#define PWDN_GPIO_NUM 32
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 27
#define SIOD_GPIO_NUM 25
#define SIOC_GPIO_NUM 23
#define Y9_GPIO_NUM 19
#define Y8_GPIO_NUM 36
#define Y7_GPIO_NUM 18
#define Y6_GPIO_NUM 39
#define Y5_GPIO_NUM 5
#define Y4_GPIO_NUM 34
#define Y3_GPIO_NUM 35
#define Y2_GPIO_NUM 17
#define VSYNC_GPIO_NUM 22
#define HREF_GPIO_NUM 26
#define PCLK_GPIO_NUM 21
M5-Camera Model A — назначение пинов

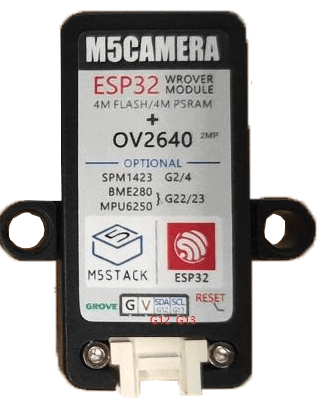

Существуют две похожие модели: M5-Camera Model A и M5-Camera Model B. Модель A выглядит так, как показано на следующем изображении.
Назначение пинов для M5-Camera Model A.
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM 15
#define XCLK_GPIO_NUM 27
#define SIOD_GPIO_NUM 25
#define SIOC_GPIO_NUM 23
#define Y9_GPIO_NUM 19
#define Y8_GPIO_NUM 36
#define Y7_GPIO_NUM 18
#define Y6_GPIO_NUM 39
#define Y5_GPIO_NUM 5
#define Y4_GPIO_NUM 34
#define Y3_GPIO_NUM 35
#define Y2_GPIO_NUM 32
#define VSYNC_GPIO_NUM 22
#define HREF_GPIO_NUM 26
#define PCLK_GPIO_NUM 21
M5-Camera Model B — назначение пинов

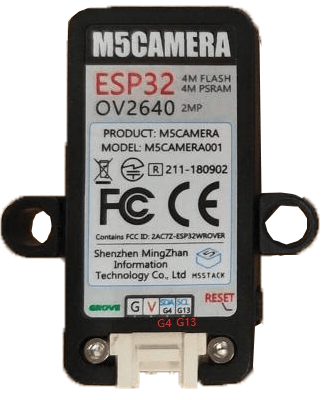

M5-Camera Model B выглядит следующим образом:
Назначение пинов для M5-Camera Model B.
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM 15
#define XCLK_GPIO_NUM 27
#define SIOD_GPIO_NUM 22
#define SIOC_GPIO_NUM 23
#define Y9_GPIO_NUM 19
#define Y8_GPIO_NUM 36
#define Y7_GPIO_NUM 18
#define Y6_GPIO_NUM 39
#define Y5_GPIO_NUM 5
#define Y4_GPIO_NUM 34
#define Y3_GPIO_NUM 35
#define Y2_GPIO_NUM 32
#define VSYNC_GPIO_NUM 25
#define HREF_GPIO_NUM 26
#define PCLK_GPIO_NUM 21

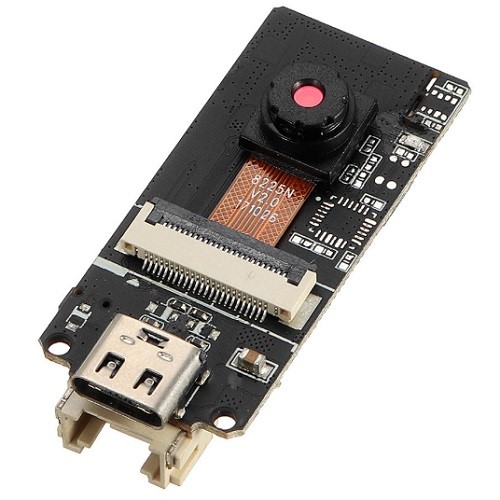

M5-Stack ESP32-Camera (без PSRAM) — назначение пинов
Назначение пинов для M5-stack ESP32 камеры без PSRAM.
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM 15
#define XCLK_GPIO_NUM 27
#define SIOD_GPIO_NUM 25
#define SIOC_GPIO_NUM 23
#define Y9_GPIO_NUM 19
#define Y8_GPIO_NUM 36
#define Y7_GPIO_NUM 18
#define Y6_GPIO_NUM 39
#define Y5_GPIO_NUM 5
#define Y4_GPIO_NUM 34
#define Y3_GPIO_NUM 35
#define Y2_GPIO_NUM 17
#define VSYNC_GPIO_NUM 22
#define HREF_GPIO_NUM 26
#define PCLK_GPIO_NUM 21

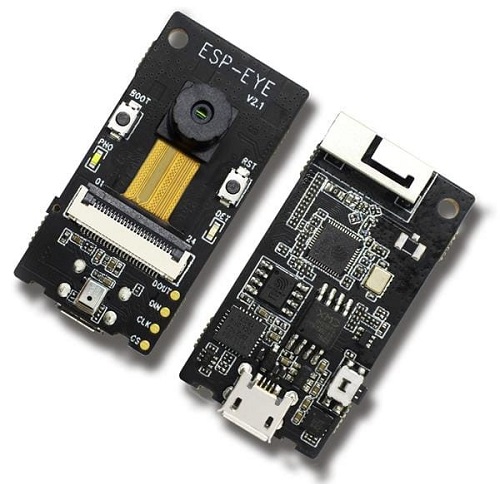

ESP-EYE — назначение пинов
Назначение пинов для камеры ESP-EYE.
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 4
#define SIOD_GPIO_NUM 18
#define SIOC_GPIO_NUM 23
#define Y9_GPIO_NUM 36
#define Y8_GPIO_NUM 37
#define Y7_GPIO_NUM 38
#define Y6_GPIO_NUM 39
#define Y5_GPIO_NUM 35
#define Y4_GPIO_NUM 14
#define Y3_GPIO_NUM 13
#define Y2_GPIO_NUM 34
#define VSYNC_GPIO_NUM 5
#define HREF_GPIO_NUM 27
#define PCLK_GPIO_NUM 25

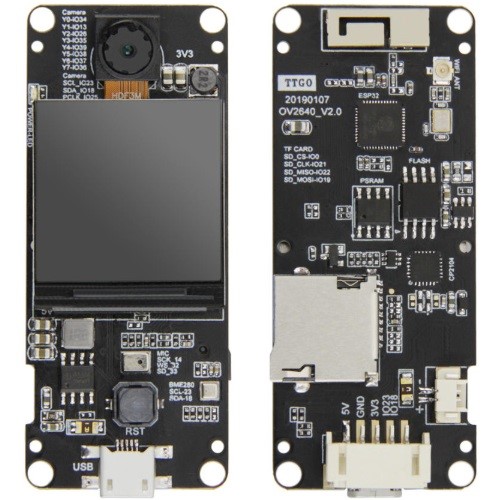

TTGO T-Camera Plus — назначение пинов
Назначение пинов для TTGO T-Camera Plus.
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 4
#define SIOD_GPIO_NUM 18
#define SIOC_GPIO_NUM 23
#define Y9_GPIO_NUM 36
#define Y8_GPIO_NUM 37
#define Y7_GPIO_NUM 38
#define Y6_GPIO_NUM 39
#define Y5_GPIO_NUM 35
#define Y4_GPIO_NUM 26
#define Y3_GPIO_NUM 13
#define Y2_GPIO_NUM 34
#define VSYNC_GPIO_NUM 5
#define HREF_GPIO_NUM 27
#define PCLK_GPIO_NUM 25

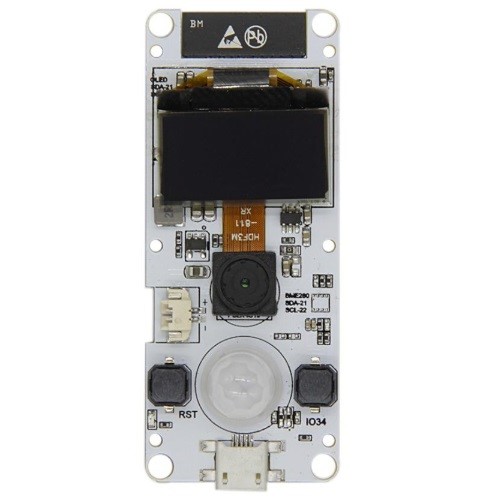

TTGO T-Camera с PIR-датчиком — назначение пинов
Назначение пинов для T-Camera с PIR-датчиком (без микрофона и без BME280):
#define PWDN_GPIO_NUM -1
#define RESET_GPIO_NUM -1
#define XCLK_GPIO_NUM 32
#define SIOD_GPIO_NUM 13
#define SIOC_GPIO_NUM 12
#define Y9_GPIO_NUM 39
#define Y8_GPIO_NUM 36
#define Y7_GPIO_NUM 23
#define Y6_GPIO_NUM 18
#define Y5_GPIO_NUM 15
#define Y4_GPIO_NUM 4
#define Y3_GPIO_NUM 14
#define Y2_GPIO_NUM 5
#define VSYNC_GPIO_NUM 27
#define HREF_GPIO_NUM 25
#define PCLK_GPIO_NUM 19
Заключение
Правильное определение пинов для вашей платы ESP32 с камерой очень важно. В противном случае ваш код не будет работать, или плата не сможет инициализировать камеру.
У нас есть несколько руководств для ESP32-CAM, которые также могут быть совместимы с другими платами ESP32 с камерой, если вы используете правильное назначение пинов в своём коде.
