Руководство по Arduino UNO Mini Limited Edition

Узнайте, как настроить UNO Mini Limited Edition (LE) — миниатюрную версию классической платы UNO. Это руководство включает инструкции и техническую информацию для начала работы с вашей платой.

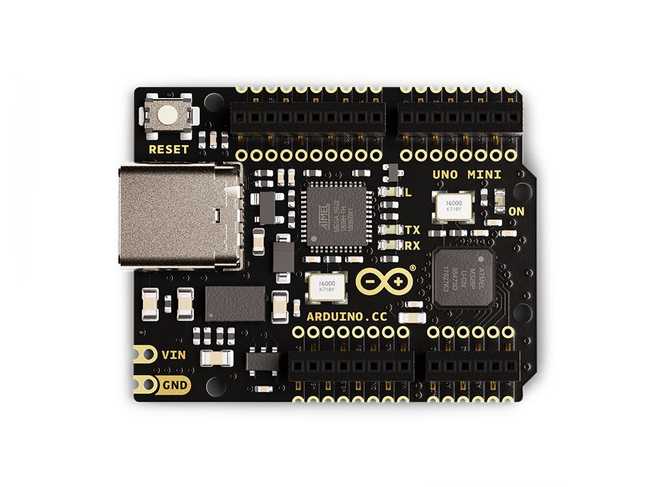

Arduino UNO Mini LE — это замечательная маленькая плата, которая очень похожа на своего «отца» — старый добрый UNO. Она использует тот же микроконтроллер ATmega328P и тот же USB-Serial процессор ATmega16U2, но отличается размером и некоторыми другими характеристиками. Некоторые заметные отличия:

UNO Mini LE имеет разъём USB-C
Гнёзда штыревых разъёмов имеют вдвое меньший шаг по сравнению с оригинальным UNO (из-за малого размера).
На плате нет разъёма типа «бочонок» (barrel plug) для внешнего источника питания. Вместо этого есть два пина для подключения внешних источников питания: VIN и GND. Предел для этих пинов составляет 6-21 В, и его не следует превышать.

В этом руководстве мы рассмотрим некоторые требования, инструкции по установке, идеи для проектов и некоторые технические характеристики. Если вы хотите посетить официальную документацию для этой платы, перейдите по ссылке ниже:

Официальная документация Arduino UNO Mini LE

Цели

Цель данного руководства:

Настроить и протестировать вашу плату UNO Mini LE.
Предоставить вам технический обзор платы.

Необходимое оборудование и программное обеспечение

Arduino UNO Mini LE
Arduino IDE (версия онлайн или офлайн)
Кабель USB-C

Настройка и установка

Если вам нужна помощь в установке платы UNO Mini LE, вы можете следовать любому из руководств ниже. Плата основана на классическом ядре AVR, что означает, что установка идентична Arduino UNO и другим классическим платам.

Arduino IDE 1.8.X

UNO Mini LE можно программировать через классическую Arduino IDE 1.8.X. Для установки платы ознакомьтесь с руководством ниже:

Установка классических плат AVR

Arduino IDE 2

UNO Mini LE можно программировать через Arduino IDE 2. Для установки платы ознакомьтесь с руководством ниже:

Как использовать менеджер плат с Arduino IDE 2

Cloud Editor

UNO Mini LE можно программировать через Cloud Editor. Чтобы начать работу с платой, вам нужно будет установить только плагин, что объясняется в руководстве ниже:

Начало работы с Cloud Editor

Пример Blink

Чтобы протестировать плату UNO Mini LE, вы можете загрузить и запустить пример Blink. В любом редакторе перейдите по пути:

File > Examples > 01.Basics > Blink

Код также доступен в приведённом ниже фрагменте. Загрузите код на плату.

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

После завершения загрузки встроенный светодиод будет включаться и выключаться каждую секунду.

Технические характеристики

В этом разделе мы рассмотрим некоторые технические аспекты UNO Mini LE, такие как распиновка, даташит, схемы и внешние источники питания.

Они также доступны на странице официальной документации платы UNO Mini LE.

Шаг (Pitch)

Шаг (расстояние между отверстиями для пинов) составляет 0,05» или 1,27 мм. Это вдвое меньше по сравнению с классическим UNO стандартного размера (0,1», 2,54 мм).

Размеры

Ширина: 26,70 мм
Длина: 34,20 мм

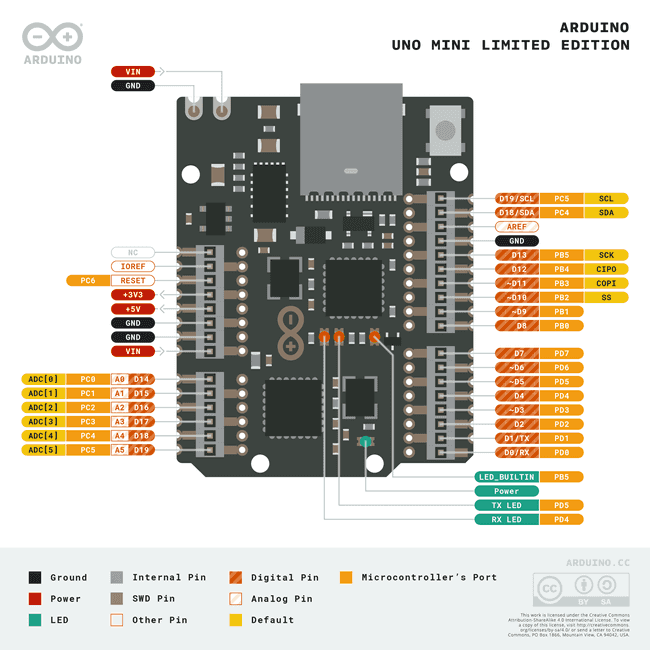

Распиновка

Совет

Если вам нужна более подробная распиновка, обратитесь к разделу Ресурсы UNO Mini LE в документации.

Даташит

UNO Mini LE имеет подробный даташит, охватывающий все технические аспекты платы. Вы можете скачать его из раздела ресурсов на странице документации UNO Mini LE.

Схемы

Схемы для этой платы доступны через интерактивный просмотрщик в разделе ресурсов страницы документации UNO Mini LE.

Внешнее питание

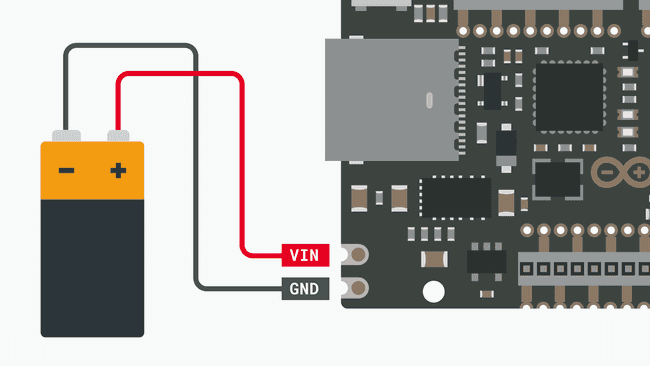

В отличие от классического UNO, UNO Mini LE не имеет разъёма типа «бочонок» (barrel jack). Однако на плате есть два пина, предназначенных для внешних источников питания, таких как батареи. Найдите пины VIN и GND в углу платы и подключите источник питания (+ к VIN, - к GND).

Предупреждение

Обратите внимание, что рекомендуемый диапазон составляет 6-21 вольт. Всё, что выходит за этот диапазон, может повредить вашу плату.
