Какая камера для Raspberry Pi лучше всего подходит для вашего проекта?
В этой статье Джулиан покажет вам несколько вариантов камер для Raspberry Pi. Он сравнит их характеристики и проведёт тесты, чтобы проанализировать снимки, сделанные каждой из них в различных сценариях. После этих тестов вы сможете выбрать наиболее подходящую камеру для ваших нужд.
Этот проект был написан Джулианом Сильвером и отредактирован Руи Сантосом и Сарой Сантос.

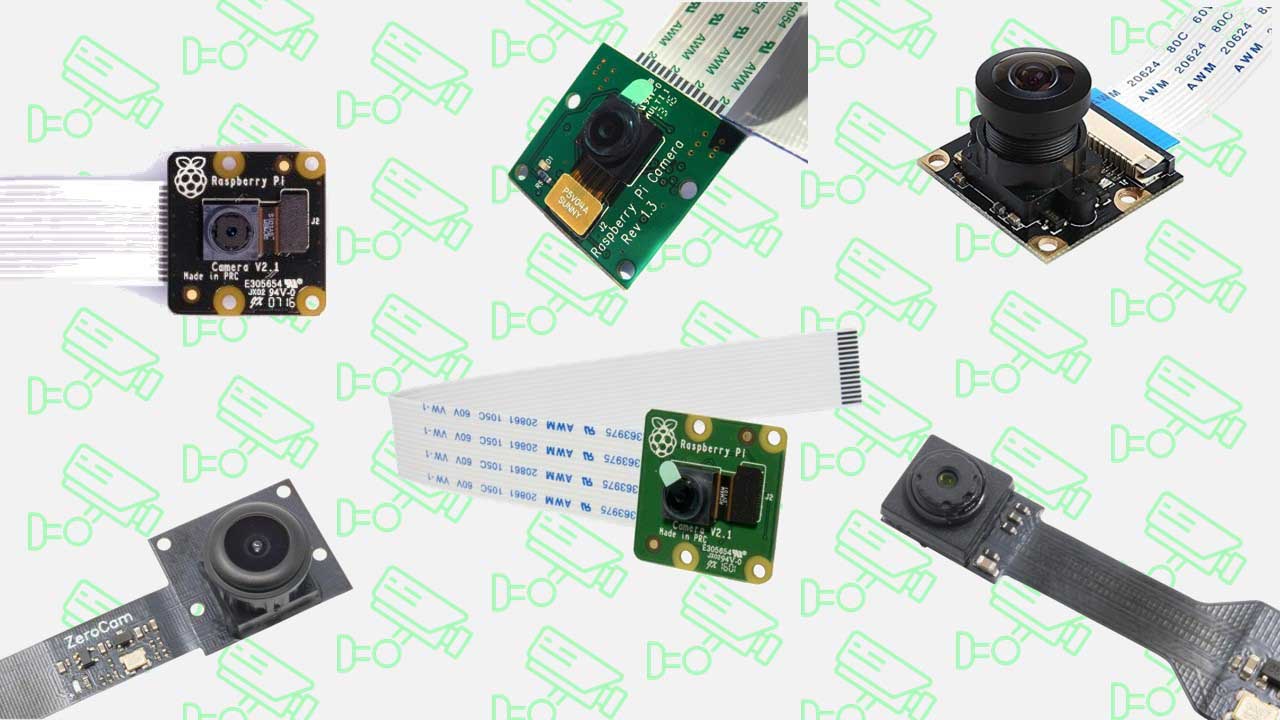

Существует множество вариантов камер для Raspberry Pi и Raspberry Pi Zero. В этой статье мы рассмотрим следующие камеры:
ZeroCam Noir – The Pi Hut
ZeroCam FishEye – The Pi Hut
Raspberry Pi Camera 1.3

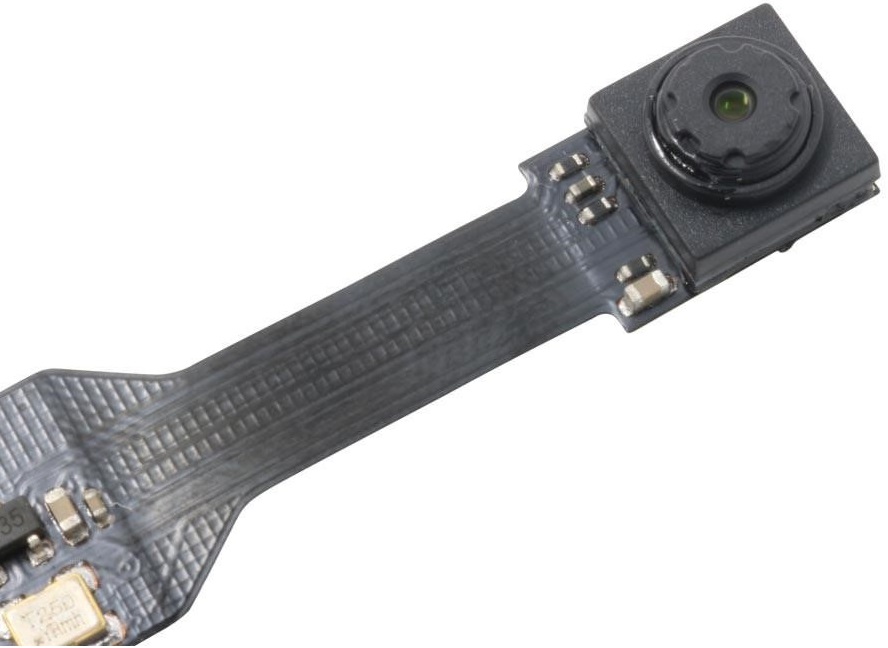

ZeroCam Noir
ZeroCam Noir – это модуль камеры для Raspberry Pi Zero или Raspberry Pi Zero W, поэтому, если вы хотите использовать его с Raspberry Pi 3 или 2, вам понадобится переходной кабель.
Эта камера не имеет инфракрасного фильтра на объективе, поэтому она идеально подходит для съёмки при слабом освещении. Вот список некоторых характеристик камеры:
Сенсор 5 МП, 2592x1944 пикселей
Видео 1080p при 30 FPS (или 60 FPS при 720p, 90 FPS при 480p)
Объектив 2.9, фокусное расстояние 3.60 мм
Поле зрения: 53.50 градусов по горизонтали, 41.41 градусов по вертикали
Приблизительные размеры платы и камеры: 60 x 11.4 x 5.1 мм

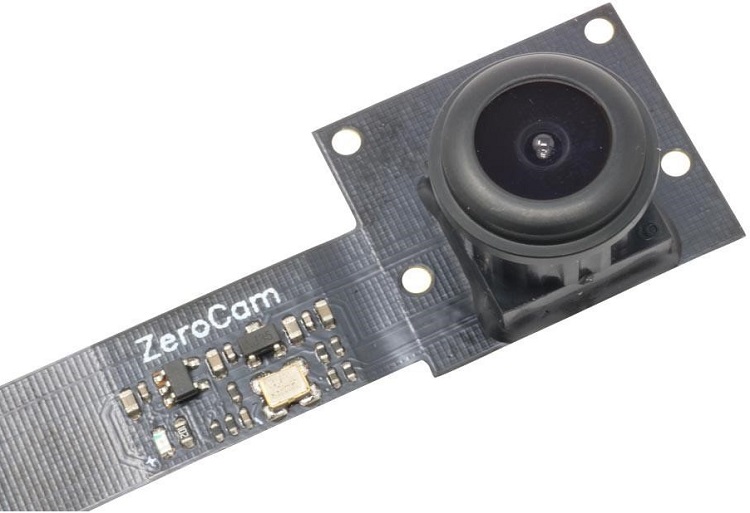

ZeroCam Fisheye
Это версия ZeroCam с объективом «рыбий глаз», что означает, что она имеет широкоугольное изображение – прочитайте раздел «Сравнение поля зрения», чтобы сравнить снимки.
Эта камера также предназначена для Pi Zero или Pi Zero W, поэтому для использования с другой платой Pi вам понадобится переходной кабель.

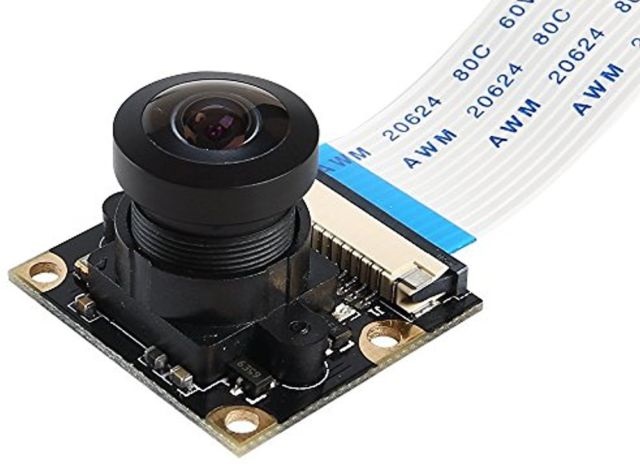

Совместимая с Raspberry Pi камера fisheye с eBay
Это совместимая с Raspberry Pi камера с eBay. Она имеет широкоугольный объектив «рыбий глаз» с углом обзора 175 градусов. Вот некоторые характеристики камеры:
Модуль камеры 5 МП Omnivision 5647
Разрешение фотографий: 2592 x 1944
Угол обзора: 175 градусов

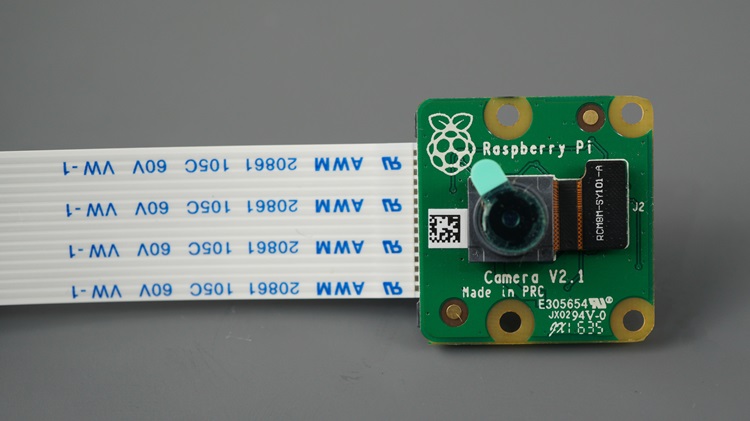

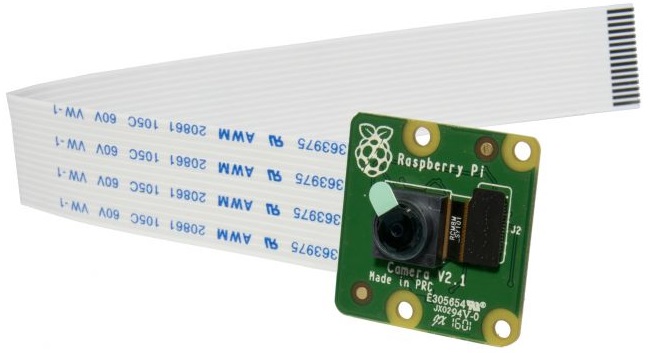

Raspberry Pi Camera V2
Raspberry Pi Camera V2 оснащена 8-мегапиксельным сенсором Sony IMX219 с фиксированным фокусом, способна делать статические снимки разрешением 3280x2464 пикселей и поддерживает видео 1080p30, 720p60 и 640x480p90. Камера совместима со всеми платами Raspberry Pi, но если вы хотите использовать её с Pi Zero, вам понадобится переходной кабель.
Если вы хотите узнать, как использовать модуль Raspberry Pi Camera V2, вы можете прочитать наше руководство здесь.
Raspberry Pi Camera V2 Noir
Raspberry Pi Camera V2 Noir имеет все характеристики модуля V2, но не имеет инфракрасного фильтра. Это означает, что она является идеальной камерой для наблюдения в темноте с инфракрасной подсветкой.

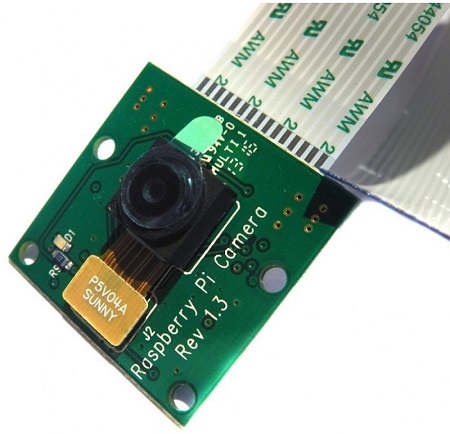

Raspberry Pi Camera 1.3
Raspberry Pi Camera 1.3 – это предшественник модуля V2. Она оснащена сенсором 5 МП OmniVision OV5647.
Сравнение поля зрения
В этом тесте все камеры установлены на расстоянии 1 метра от тестовой карточки. Вот результаты:
Raspberry Pi Camera V2

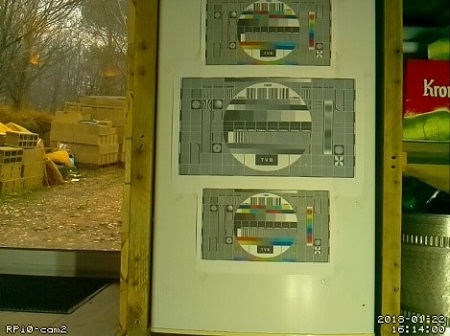

Raspberry Pi Camera V1.3
ZeroCam Fisheye
Совместимая с Raspberry Pi камера Fisheye с eBay

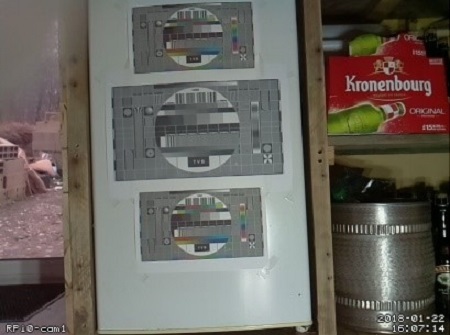

ZeroCam Noir
Сравнение качества при увеличении
Вот результаты теста на увеличение. Все камеры установлены на расстоянии 1 метра от тестовой карточки.
Raspberry Pi Camera V2

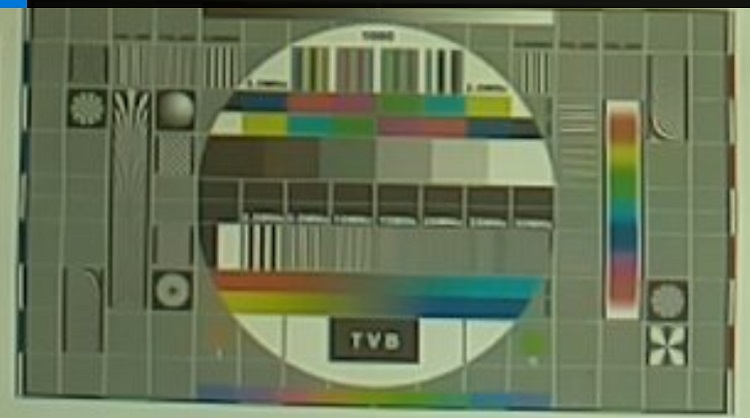

Raspberry Pi Camera V1.3

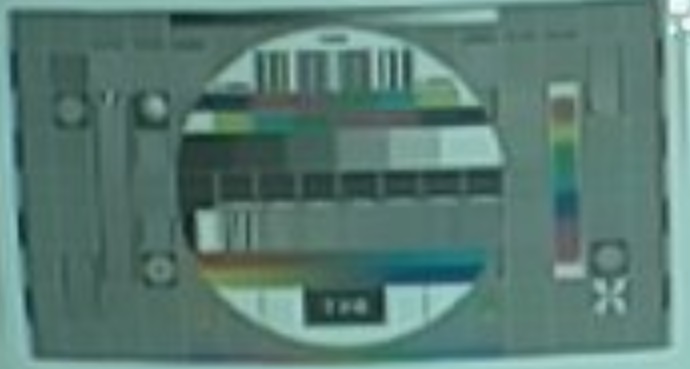

ZeroCam Fisheye

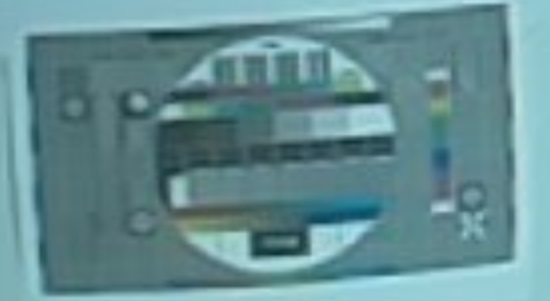

Совместимая с Raspberry Pi камера Fisheye с eBay

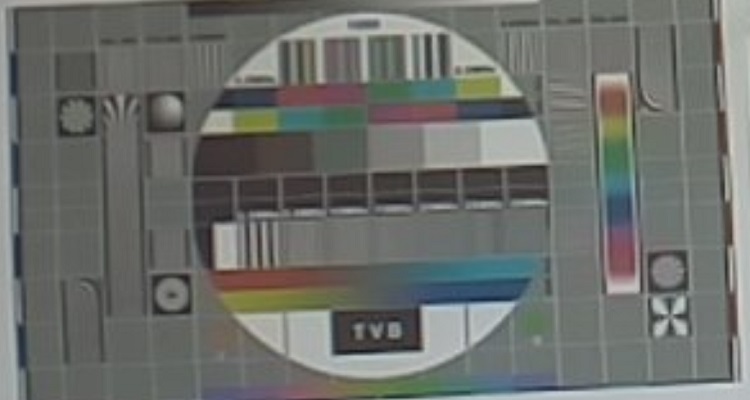

ZeroCam Noir
Сравнение ночного видения

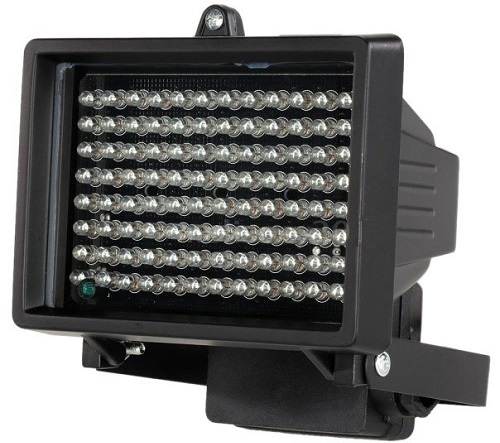

Для этого теста я использовал ту же тестовую карточку на расстоянии 1 метра, но в полной темноте, за исключением ИК-прожектора мощностью 4 Вт, свет которого отражался от белого потолка, создавая инфракрасное свечение, как показано на рисунке ниже.
Вот результаты ночного видения:

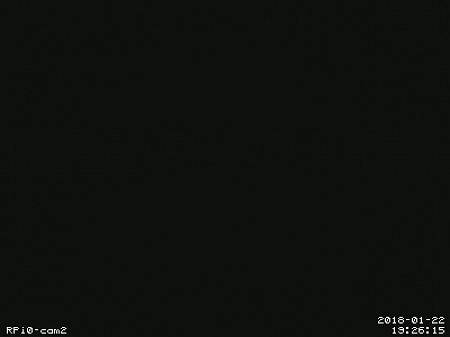

Модуль Raspberry Pi Camera V2

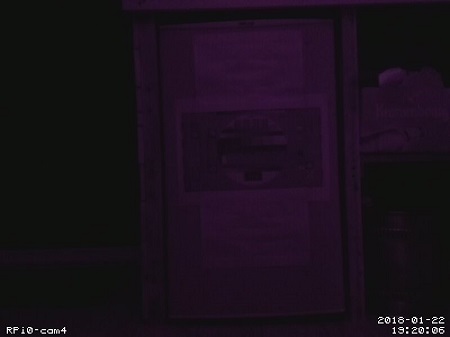

Pi Cam V2 Noir

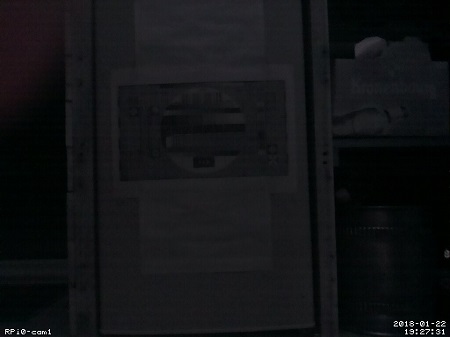

ZeroCam Noir
Ночное видение при различных условиях освещения

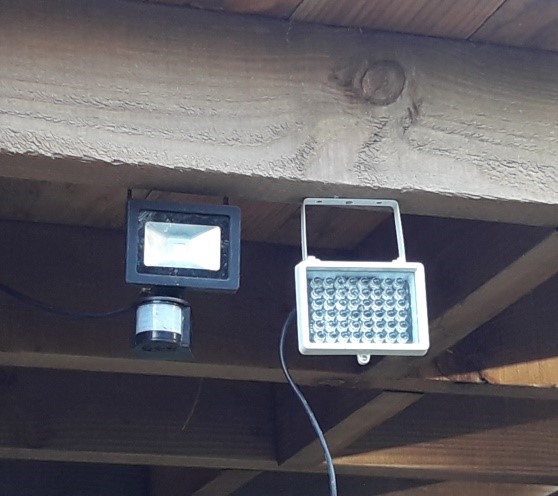

Я хотел посмотреть, как далеко камеры могут работать в различных условиях освещения ночью: 1. без искусственного освещения, 2. с ИК-прожектором 4 Вт, и 3. с белым прожектором 10 Вт. Луна была наполовину освещена и находилась над головой. На рисунке ниже показана установка тестового освещения – ИК-прожектор 4 Вт справа и белый прожектор 10 Вт слева.

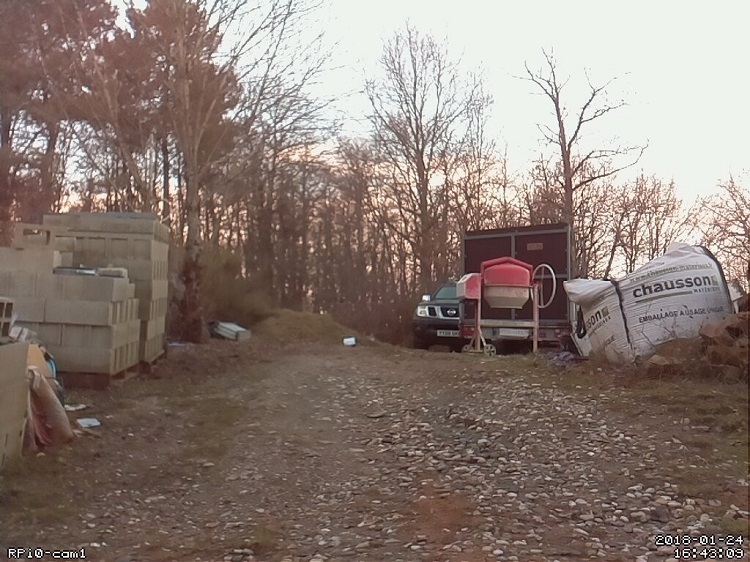

Следующий рисунок – контрольный снимок, сделанный днём. Крошечная белая точка в центре находится на расстоянии 10 метров.
1. Ночное видение – без искусственного освещения
Без искусственного освещения и при яркой луне над головой камеры ничего не зафиксировали.

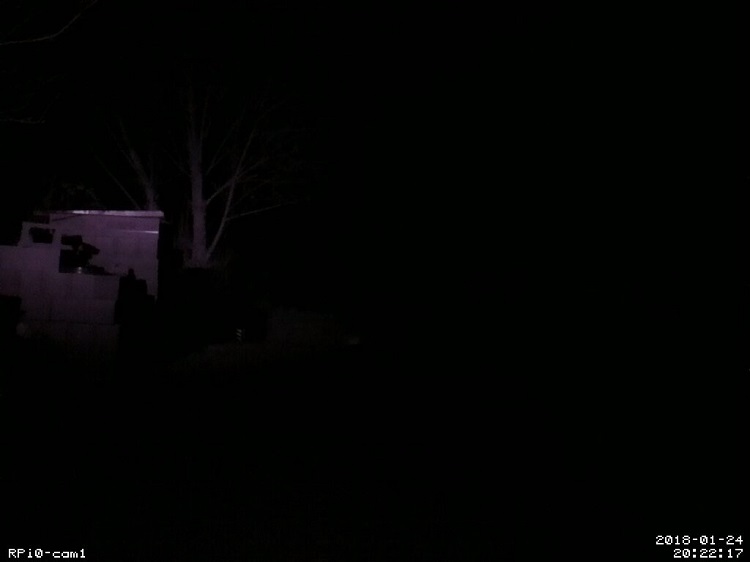

2. Ночное видение – ИК-прожектор 4 Вт
С включённым только ИК-прожектором 4 Вт, ИК-камеры зафиксировали некоторые размытые детали на расстоянии 3-4 метра. Все камеры показали себя ужасно в этом тесте. Лучший результат был у RPi Camera V2 Noir – снимок показан ниже.

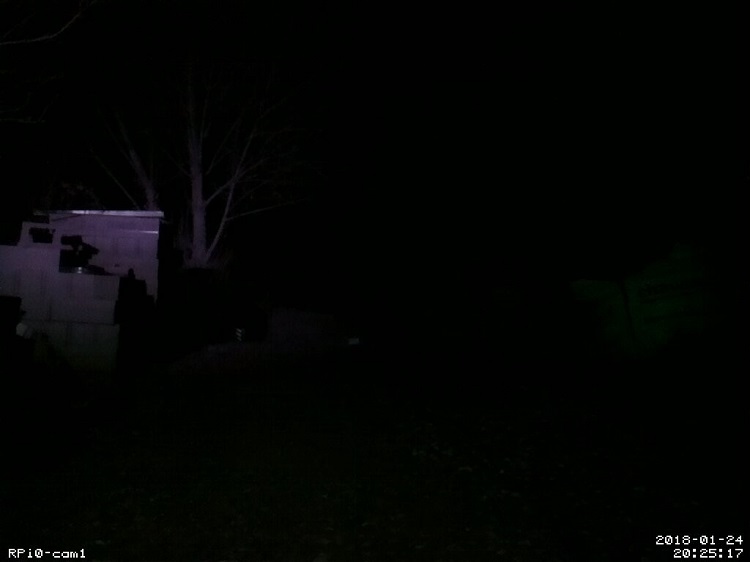

3. Ночное видение – белый прожектор 10 Вт
С включённым белым прожектором 10 Вт, ИК-камеры зафиксировали маленький флажок 5x5 см на расстоянии 10 метров, в центре. Все камеры показали себя ужасно в этом тесте. Лучший результат был у RPi Camera V2 Noir – снимок показан ниже.
Вывод: попытка увидеть что-либо дальше 5 метров ночью с любой камерой будет сложной задачей и потребует значительного искусственного освещения. Лучшие результаты были получены с белым прожектором 10 Вт, далее с ИК-прожектором 5 Вт.
Выводы
Все камеры показали себя лучше, чем ожидалось. К сожалению, похоже, что приходится идти на компромисс, так как не существует широкоугольных (fisheye) камер с удалённым ИК-фильтром. Поэтому, если вам нужен широкий угол, вам понадобится обычное прожекторное освещение ночью.
Если вам не нужен широкий угол (fisheye), то ИК-прожекторного освещения может быть достаточно для вашего применения. Кроме того, чем больше пикселей, тем лучше. Модуль Raspberry Pi Camera V2 действительно очень хорош. Он доступен в стандартной и ИК-версиях. Вам понадобится переходной кабель, если вы используете его с Raspberry Pi Zero.
Подведение итогов
В этой статье Джулиан сравнил несколько камер для Raspberry Pi. Мы надеемся, что эта информация поможет вам выбрать лучшую камеру и конфигурацию для ваших проектов.
