Управление 12V лампой через SMS с помощью Arduino

В этом руководстве мы покажем вам, как можно управлять 12V лампой через SMS, используя Arduino UNO, модуль реле и GSM-шилд SIM900.

Перед тем как приступить к этому руководству, мы рекомендуем ознакомиться со следующими ресурсами:

Сначала посмотрите видео-демонстрацию 

Обзор проекта 

В этом проекте используется GSM-шилд SIM900 для приема и отправки SMS с Arduino. Цели проекта:

включить 12V лампу, когда вы отправляете SMS на Arduino с текстом «ON»
выключить 12V лампу, когда вы отправляете SMS на Arduino с текстом «OFF»
вы можете запросить состояние лампы, отправив SMS на Arduino с текстом «STATE», Arduino должен ответить сообщением «lamp is on» или «lamp is off»

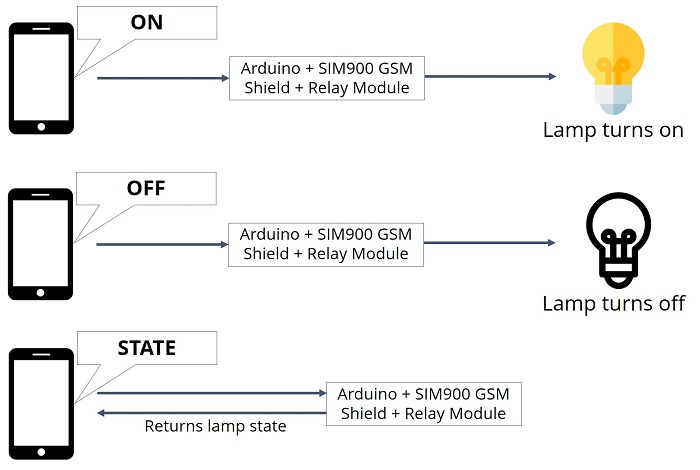

Управление 12V лампой через SMS - схема проекта Arduino

В этом проекте вам нужно подключить Arduino к GSM-шилду и к модулю реле, подключенному к 12V лампе. Вот полный список необходимых компонентов для этого проекта (нажмите на ссылки ниже, чтобы найти лучшую цену на Maker Advisor):

Arduino UNO – читайте Лучшие стартовые наборы Arduino

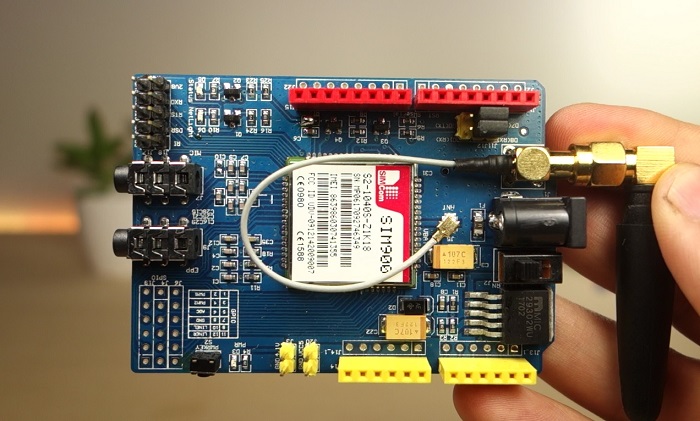

GSM-шилд SIM900
Блок питания 5V 2A
Модуль реле
12V лампа
Патрон для 12V лампы
Штекер DC jack 2.1мм
Блок питания 12V
Макетная плата
Соединительные провода
Опционально – блок питания 12V/5V

Вы можете использовать приведенные выше ссылки или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Подготовка GSM-шилда 

Для использования GSM-шилда SIM900:

1) Вам нужна активная SIM-карта. Мы рекомендуем использовать SIM-карту с предоплаченным тарифом для целей тестирования.

2) Вам необходимо отключить блокировку PIN-кода SIM-карты. Вставьте SIM-карту в ваш смартфон и отключите блокировку PIN-кода в настройках безопасности телефона.

3) GSM-шилд должен питаться от внешнего блока питания 5V, способного обеспечить 2A, или 9V 1A, или 12V 1A.

4) Мы будем использовать программный последовательный порт для связи с шилдом. Поэтому на переключателе выбора последовательного порта убедитесь, что перемычка подключена, как показано на рисунке ниже, для использования программного последовательного порта.

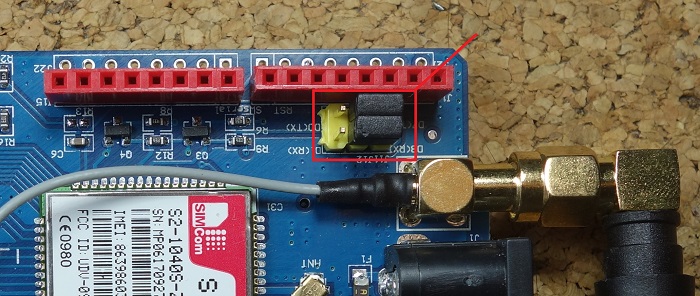

Настройка Software Serial на GSM-шилде SIM900

5) Вы можете включить/выключить шилд, нажав кнопку питания, или вы можете включить его автоматически с Arduino через пин D9. Для автоматического включения и выключения шилда вам нужно припаять соединения R13, как показано на рисунке ниже.

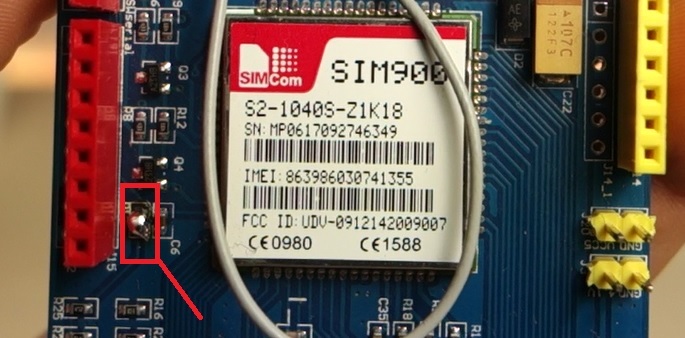

Пайка R13 на GSM-шилде SIM900 для автоматического включения

6) Если вы впервые работаете с GSM-шилдом, мы рекомендуем прочитать раздел «Предварительные шаги» в нашем руководстве по GSM-шилду здесь.

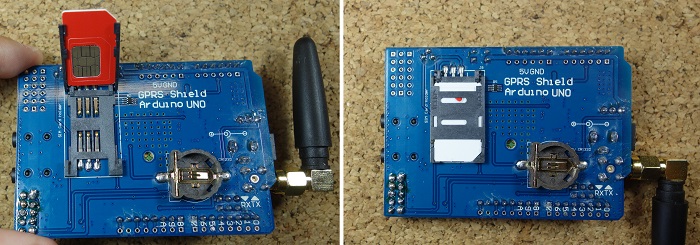

7) Вставьте SIM-карту в держатель SIM-карты.

8) Наконец, подключите GSM-шилд SIM900 к Arduino по следующей схеме.

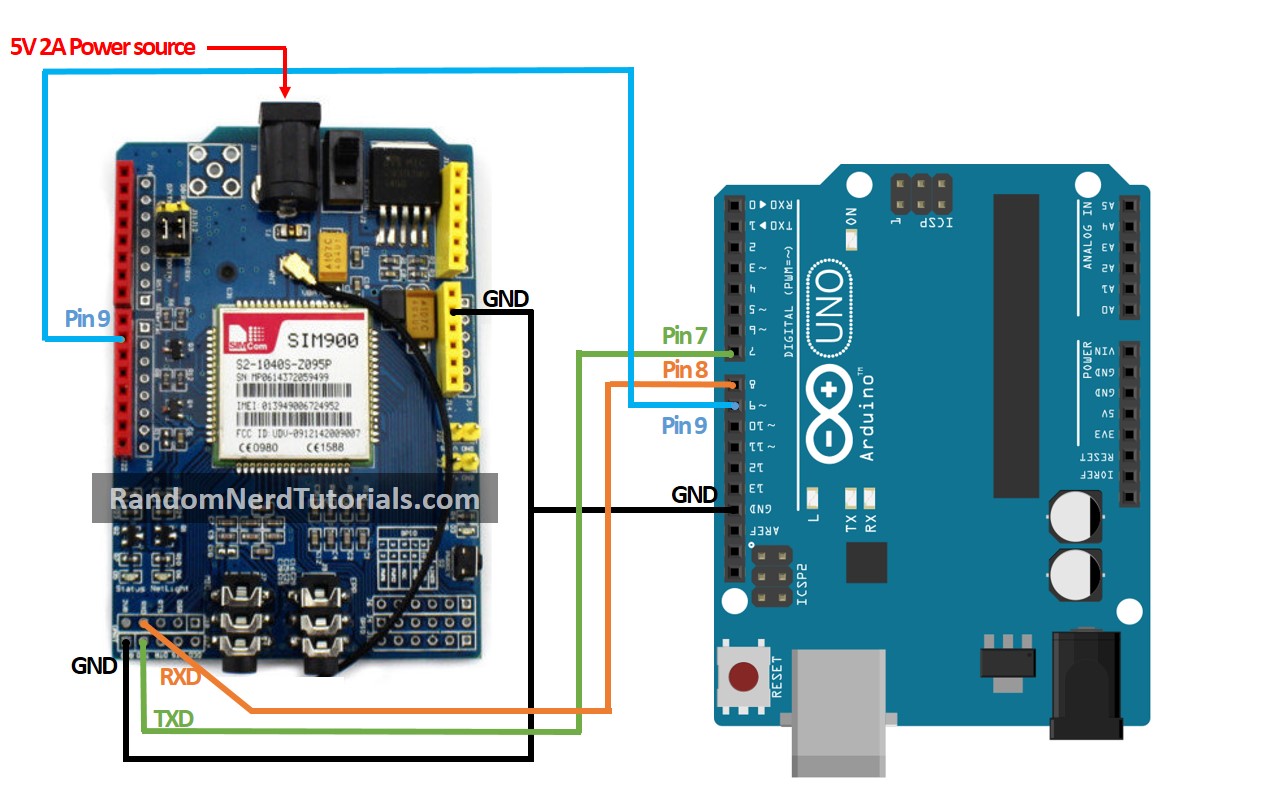

Схема подключения GSM-шилда SIM900 к Arduino

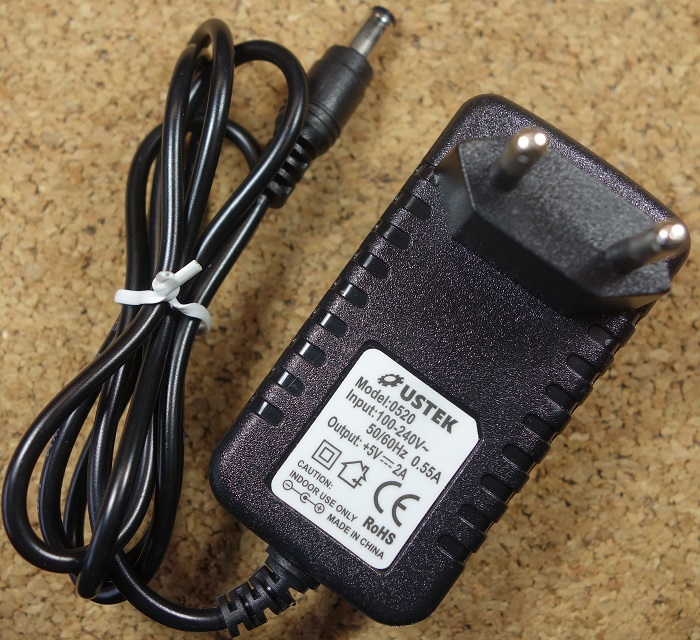

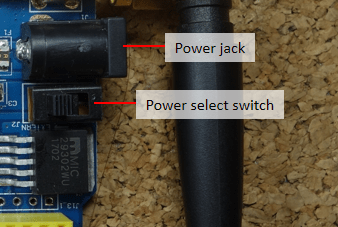

9) Вы должны подать питание на GSM-шилд SIM900 от внешнего блока питания 5V. Убедитесь, что вы выбрали внешний источник питания с помощью переключателя рядом с разъемом DC.

Выбор внешнего источника питания на GSM-шилде SIM900

Примечание

Вы можете проверить, правильно ли работает шилд, отправляя AT-команды из Arduino IDE с помощью FTDI-программатора – смотрите руководство по GSM GPRS шилду SIM900 с Arduino.

Подключение модуля реле 

В этом проекте мы управляем 12V лампой. Однако этот проект может быть легко адаптирован для управления напряжением сети или другими электронными приборами. Ознакомьтесь с нашим руководством по модулю реле с Arduino, чтобы узнать, как управлять сетевым напряжением с помощью реле.

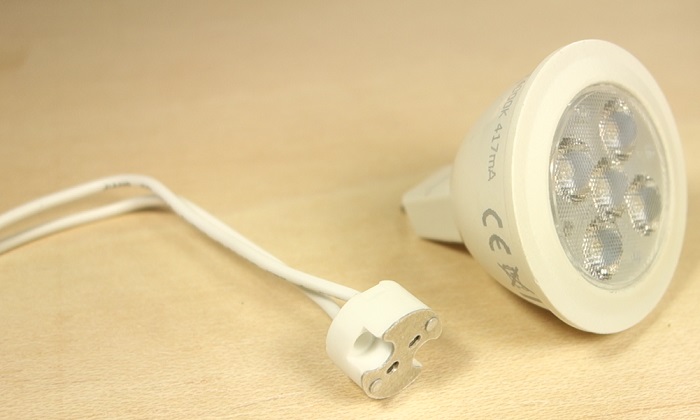

Мы используем следующую 12V лампу и соответствующий патрон для лампы.

Добавьте модуль реле и патрон лампы к предыдущей схеме.

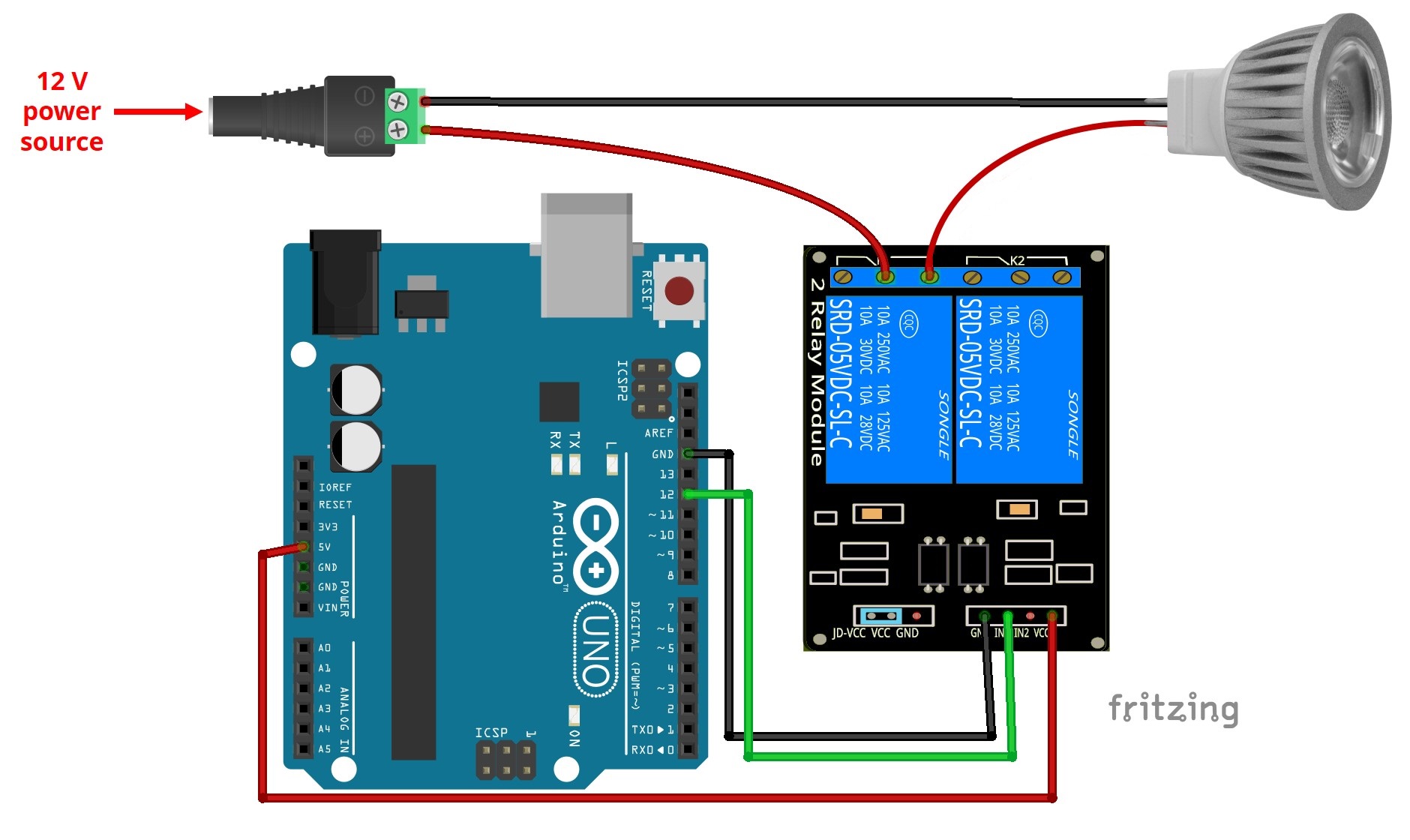

Подключение модуля реле и 12V лампы к Arduino

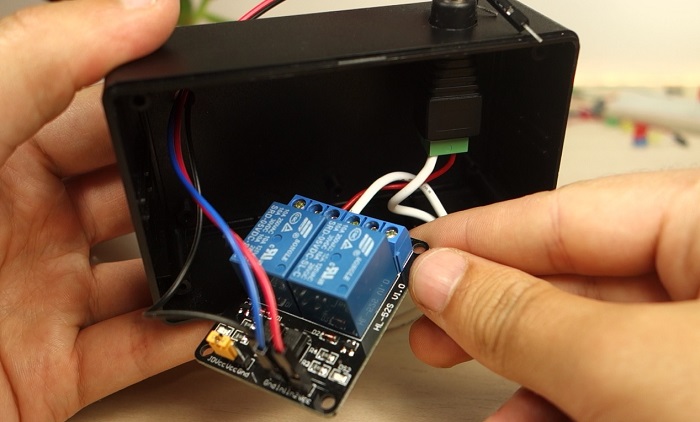

В целях безопасности мы размещаем наше реле внутри пластикового корпуса.

Код 

Ниже вы можете найти код для этого проекта. Убедитесь, что вы отредактировали код, указав номер телефона, на который Arduino должен отвечать. Мы рекомендуем прочитать объяснение кода перед загрузкой.

/*
 * Complete Project Details https://randomnerdtutorials.com
 */

// Include Software Serial library to communicate with GSM
#include <SoftwareSerial.h>

// Configure software serial port
SoftwareSerial SIM900(7, 8);

// Variable to store text message
String textMessage;

// Create a variable to store Lamp state
String lampState = "HIGH";

// Relay connected to pin 12
const int relay = 12;

void setup() {
  // Automatically turn on the shield
  digitalWrite(9, HIGH);
  delay(1000);
  digitalWrite(9, LOW);
  delay(5000);

  // Set relay as OUTPUT
  pinMode(relay, OUTPUT);

  // By default the relay is off
  digitalWrite(relay, HIGH);

  // Initializing serial commmunication
  Serial.begin(19200);
  SIM900.begin(19200);

  // Give time to your GSM shield log on to network
  delay(20000);
  Serial.print("SIM900 ready...");

  // AT command to set SIM900 to SMS mode
  SIM900.print("AT+CMGF=1\r");
  delay(100);
  // Set module to send SMS data to serial out upon receipt
  SIM900.print("AT+CNMI=2,2,0,0,0\r");
  delay(100);
}

void loop(){
  if(SIM900.available()>0){
    textMessage = SIM900.readString();
    Serial.print(textMessage);
    delay(10);
  }
  if(textMessage.indexOf("ON")>=0){
    // Turn on relay and save current state
    digitalWrite(relay, LOW);
    lampState = "on";
    Serial.println("Relay set to ON");
    textMessage = "";
  }
  if(textMessage.indexOf("OFF")>=0){
    // Turn off relay and save current state
    digitalWrite(relay, HIGH);
    lampState = "off";
    Serial.println("Relay set to OFF");
    textMessage = "";
  }
  if(textMessage.indexOf("STATE")>=0){
    String message = "Lamp is " + lampState;
    sendSMS(message);
    Serial.println("Lamp state resquest");
    textMessage = "";
  }
}

// Function that sends SMS
void sendSMS(String message){
  // AT command to set SIM900 to SMS mode
  SIM900.print("AT+CMGF=1\r");
  delay(100);

  // REPLACE THE X's WITH THE RECIPIENT'S MOBILE NUMBER
  // USE INTERNATIONAL FORMAT CODE FOR MOBILE NUMBERS
  SIM900.println("AT + CMGS = \"XXXXXXXXXX\"");
  delay(100);
  // Send the SMS
  SIM900.println(message);
  delay(100);

  // End AT command with a ^Z, ASCII code 26
  SIM900.println((char)26);
  delay(100);
  SIM900.println();
  // Give module time to send SMS
  delay(5000);
}

Посмотреть исходный код

Код довольно прост для понимания. Продолжайте читать, чтобы понять, что делает каждый раздел кода.

Подключение библиотеки 

Arduino взаимодействует с шилдом через программный последовательный порт. Поэтому вы начинаете с подключения библиотеки SoftwareSerial.h.

// Include Software Serial library to communicate with GSM
#include <SoftwareSerial.h>

Программный последовательный порт 

Затем вы создаете программный последовательный порт на пинах 7 и 8 (пин 7 установлен как RX, а 8 как TX).

// Configure software serial port
SoftwareSerial SIM900(7, 8);

Создание переменных 

Вы создаете переменную textMessage, которая будет хранить текстовое сообщение, полученное Arduino; и другую переменную для хранения текущего состояния лампы (состояния реле), называемую lampState. Переменная lampState по умолчанию установлена в HIGH, потому что мы хотим, чтобы реле было выключено по умолчанию. Реле работает с инвертированной логикой, поэтому вам нужно установить его в HIGH, чтобы выключить его.

// Variable to store text message
String textMessage;

// Create a variable to store Lamp state
String lampState = "HIGH";

Вы также назначаете номер пина, к которому подключено реле, пин 12.

// Relay connected to pin 12
const int relay = 12;

setup()

В функции setup() вы начинаете с включения GSM-шилда. Следующие строки эквивалентны нажатию кнопки питания шилда.

digitalWrite(9, HIGH);
delay(1000);
digitalWrite(9, LOW);
delay(5000);

Реле устанавливается как выход, и его состояние по умолчанию – выключено.

// Set relay as OUTPUT
pinMode(relay, OUTPUT);

// By default the relay is off
digitalWrite(relay, HIGH);

Затем вы инициализируете последовательную связь с шилдом и даете ему некоторое время для подключения к сети.

// Initializing serial commmunication
Serial.begin(19200);
SIM900.begin(19200);

// Give time to your GSM shield log on to network
delay(20000);
Serial.print("SIM900 ready...");

Шилд переводится в режим SMS с помощью следующего:

// AT command to set SIM900 to SMS mode
SIM900.print("AT+CMGF=1\r");
delay(100);
// Set module to send SMS data to serial out upon receipt
SIM900.print("AT+CNMI=2,2,0,0,0\r");
delay(100);

loop()

В функции loop() вы читаете входящие сообщения и сравниваете, содержат ли эти сообщения текст ON, OFF или STATE. В соответствии с содержимым сообщения Arduino будет выполнять различные задачи.

Итак, вы начинаете с проверки, есть ли сообщения для чтения. Если есть, сообщение будет сохранено в переменной textMessage. Для целей отладки сообщение отображается в мониторе последовательного порта.

if(SIM900.available() >0) {
 textMessage = SIM900.readString();
 Serial.print(textMessage);
 delay(10);
}

Включение лампы

Если полученное сообщение содержит текст «ON», реле будет включено, что включит лампу. Затем вы сохраняете текущее состояние лампы в переменной lampState. Наконец, вы очищаете переменную textMessage, чтобы она была пустой для приема новых SMS.

if (textMessage.indexOf("ON") >= 0){
// Turn on relay and save current state
digitalWrite(relay, LOW);
lampState = "on";
Serial.println("Relay set to ON");
textMessage = "";

Выключение лампы

С другой стороны, если полученное SMS содержит текст «OFF», реле будет выключено, новое состояние будет сохранено, и textMessage будет очищена.

if (textMessage.indexOf("OFF") >= 0){
// Turn off relay and save current state
digitalWrite(relay, HIGH);
lampState = "off";
Serial.println("Relay set to OFF");
textMessage = "";

Возврат состояния лампы

Наконец, если входящее SMS содержит текст «STATE», Arduino должен отправить сообщение на заранее определенный номер телефона, сообщая, включена или выключена лампа в данный момент.

if (textMessage.indexOf("STATE") >= 0){
  String message = "Lamp is " + lampState;
  sendSMS(message);
  Serial.println("Lamp state resquest");
  textMessage = "";

Сообщение отправляется с помощью функции sendSMS(), определенной в конце кода.

Отправка SMS

Функция sendSMS(), созданная в конце кода, принимает строку в качестве аргумента. Эта строка должна быть сообщением, которое нужно отправить.

Номер, на который Arduino отвечает, задается в следующей строке:

SIM900.println("AT + CMGS = \"XXXXXXXXXXXX\"");

Замените XXXXXXXXXXXX на номер телефона получателя.

Примечание

Вы должны добавить номер в соответствии с международным форматом телефонных номеров. Например, в Португалии номеру предшествует +351XXXXXXXXX.

После добавления номера телефона, на который Arduino должен отвечать, вы можете скопировать полный код в Arduino IDE и загрузить его на плату Arduino.

Заключение 

В этом проекте мы показали вам, как можно использовать GSM-шилд SIM900 для управления 12V лампой и для запроса данных (состояния лампы) у Arduino.

Концепции, изученные в этом проекте, могут быть применены для управления любыми электронными приборами по вашему выбору. Вы также можете использовать то, что вы здесь узнали, для запроса у Arduino данных датчиков – например, запроса последних показаний вашей метеостанции.

Вы также можете создать систему наблюдения, используя PIR-датчик движения и GSM-шилд, который отправляет вам SMS при обнаружении неожиданного движения.

Мы надеемся, что этот проект оказался вам полезен. Если вам понравился этот проект, обязательно ознакомьтесь с нашим курсом Arduino: Arduino Step-by-step Projects с 25 проектами.

Спасибо за чтение.
