Начало работы с Arduino UNO R3

Пошаговое руководство по началу работы с Arduino UNO R3.

Для использования платы Arduino UNO R3 вам понадобится пакет плат Arduino AVR Board Package, который поставляется предустановленным вместе с IDE.

Вам потребуется версия Arduino IDE, которую можно скачать со страницы программного обеспечения Arduino. В этом руководстве мы будем использовать последнюю версию IDE 2.

Необходимое ПО и оборудование

Совет

Вы также можете использовать Cloud Editor, в котором все платы Arduino уже предустановлены.

Скачивание и установка IDE

  1. Сначала нам нужно скачать Arduino IDE, что можно сделать со страницы программного обеспечения Arduino.

  2. Установите Arduino IDE на свой компьютер.

  3. Откройте Arduino IDE.

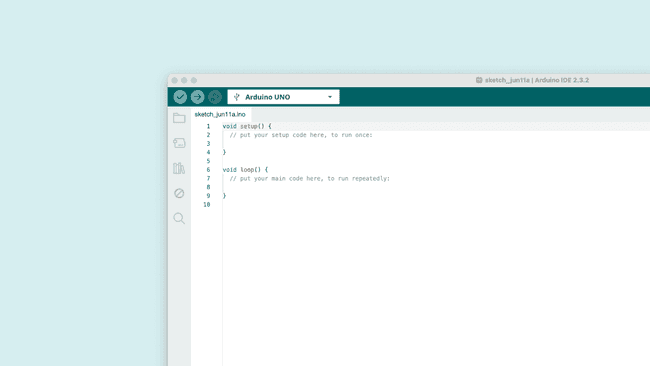

Arduino IDE

Arduino IDE.

Пакет плат

Arduino Core для устройств AVR поставляется предустановленным вместе с IDE, поэтому для начала работы не требуется дополнительная установка. Чтобы использовать версию, отличную от последней, откройте «Board Manager» (Менеджер плат) из левого меню. Найдите AVR и установите нужную версию.

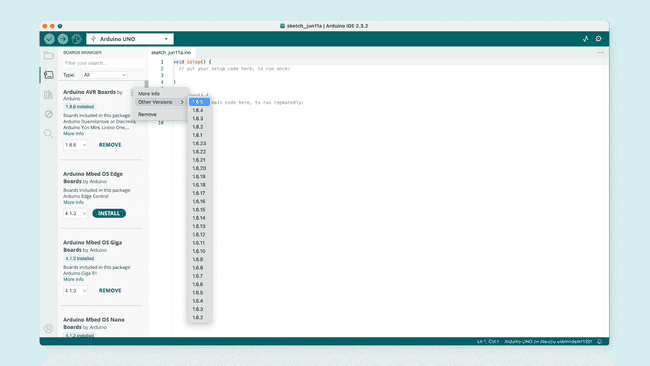

Пакет плат Arduino AVR

Пакет плат Arduino AVR.

Теперь вы должны иметь возможность выбрать свою плату в селекторе плат. На этом этапе ваша плата должна быть подключена к компьютеру через разъём USB-B.

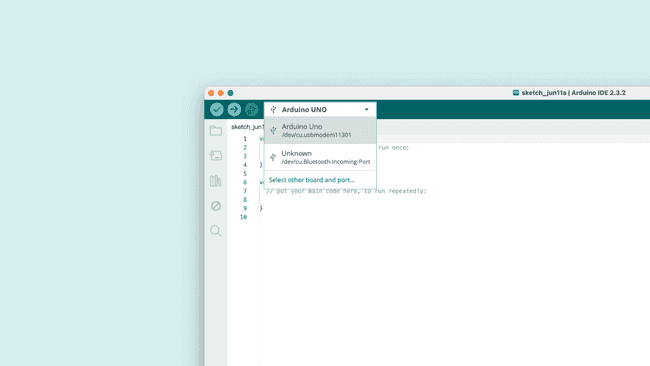

Плата Arduino UNO R3 обнаружена

Плата Arduino UNO R3 обнаружена.

Поздравляем, ваша плата теперь готова к использованию через Arduino IDE.

Компиляция и загрузка скетчей

Для компиляции и загрузки скетчей вы можете использовать:

  • Галочку для компиляции кода.

  • Стрелку вправо для загрузки кода.

Для платы UNO R3 доступно несколько примеров, к которым можно получить доступ непосредственно в IDE через File > Examples (Файл > Примеры). Эти примеры можно использовать напрямую без внешних библиотек.

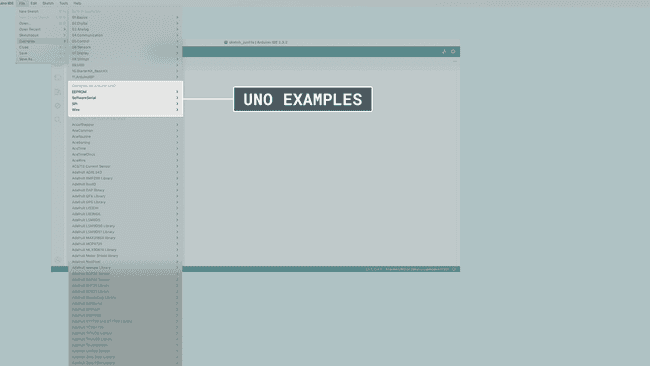

Примеры для UNO R3

Примеры для UNO R3.

Заключение

В этом руководстве мы подготовили Arduino UNO R3 к использованию с Arduino IDE.

По любым вопросам, связанным с пакетом плат Arduino AVR, обращайтесь к Arduino Core для устройств AVR.
