Arduino – Веб-сервер с Arduino + Ethernet Shield
Этот проект полностью посвящён использованию Arduino с Ethernet shield. Я буду управлять одним светодиодом и сервоприводом, но вы можете применить этот метод для управления любым электронным устройством, которое захотите (например, DC-моторами, зуммерами, реле, шаговыми двигателями и т.д.).
Введение

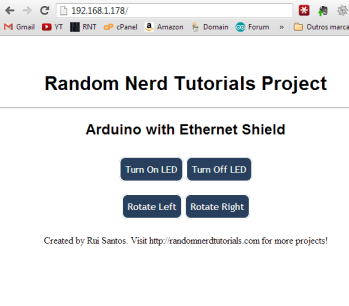

Предоставленный код при загрузке и подключении к интернету создаёт веб-сервер в вашей локальной сети, и вы просто используете IP-адрес для доступа к этому веб-серверу через браузер. После этого отображается веб-страница, похожая на ту, что показана ниже. Когда вы нажимаете кнопку «Turn On LED», ваш URL изменится на: «http://192.168.1.178/?button1on» — Arduino считает эту информацию и включит светодиод.
По умолчанию IP-адрес — «192.168.1.178». Его также можно найти в предоставленном коде Arduino.
Смотрите видеоурок
Необходимые компоненты
Arduino UNO – ознакомьтесь с лучшими стартовыми наборами Arduino
Вы можете использовать ссылки выше или перейти напрямую на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

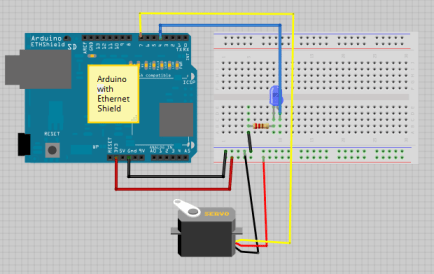

Схема подключения
Загрузите код ниже
/*
Created by Rui Santos
Visit: https://randomnerdtutorials.com for more arduino projects
Arduino with Ethernet Shield
*/
#include <SPI.h>
#include <Ethernet.h>
#include <Servo.h>
int led = 4;
Servo microservo;
int pos = 0;
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED }; //physical mac address
byte ip[] = { 192, 168, 1, 178 }; // ip in lan (that's what you need to use in your browser. ("192.168.1.178")
byte gateway[] = { 192, 168, 1, 1 }; // internet access via router
byte subnet[] = { 255, 255, 255, 0 }; //subnet mask
EthernetServer server(80); //server port
String readString;
void setup() {
// Open serial communications and wait for port to open:
Serial.begin(9600);
while (!Serial) {
; // wait for serial port to connect. Needed for Leonardo only
}
pinMode(led, OUTPUT);
microservo.attach(7);
// start the Ethernet connection and the server:
Ethernet.begin(mac, ip, gateway, subnet);
server.begin();
Serial.print("server is at ");
Serial.println(Ethernet.localIP());
}
void loop() {
// Create a client connection
EthernetClient client = server.available();
if (client) {
while (client.connected()) {
if (client.available()) {
char c = client.read();
//read char by char HTTP request
if (readString.length() < 100) {
//store characters to string
readString += c;
//Serial.print(c);
}
//if HTTP request has ended
if (c == '\n') {
Serial.println(readString); //print to serial monitor for debuging
client.println("HTTP/1.1 200 OK"); //send new page
client.println("Content-Type: text/html");
client.println();
client.println("<HTML>");
client.println("<HEAD>");
client.println("<meta name='apple-mobile-web-app-capable' content='yes' />");
client.println("<meta name='apple-mobile-web-app-status-bar-style' content='black-translucent' />");
client.println("<link rel='stylesheet' type='text/css' href='https://randomnerdtutorials.com/ethernetcss.css' />");
client.println("<TITLE>Random Nerd Tutorials Project</TITLE>");
client.println("</HEAD>");
client.println("<BODY>");
client.println("<H1>Random Nerd Tutorials Project</H1>");
client.println("<hr />");
client.println("<br />");
client.println("<H2>Arduino with Ethernet Shield</H2>");
client.println("<br />");
client.println("<a href=\"/?button1on\"\">Turn On LED</a>");
client.println("<a href=\"/?button1off\"\">Turn Off LED</a><br />");
client.println("<br />");
client.println("<br />");
client.println("<a href=\"/?button2on\"\">Rotate Left</a>");
client.println("<a href=\"/?button2off\"\">Rotate Right</a><br />");
client.println("<p>Created by Rui Santos. Visit https://randomnerdtutorials.com for more projects!</p>");
client.println("<br />");
client.println("</BODY>");
client.println("</HTML>");
delay(1);
//stopping client
client.stop();
//controls the Arduino if you press the buttons
if (readString.indexOf("?button1on") >0){
digitalWrite(led, HIGH);
}
if (readString.indexOf("?button1off") >0){
digitalWrite(led, LOW);
}
if (readString.indexOf("?button2on") >0){
for(pos = 0; pos < 180; pos += 3) // goes from 0 degrees to 180 degrees
{ // in steps of 1 degree
microservo.write(pos); // tell servo to go to position in variable 'pos'
delay(15); // waits 15ms for the servo to reach the position
}
}
if (readString.indexOf("?button2off") >0){
for(pos = 180; pos>=1; pos-=3) // goes from 180 degrees to 0 degrees
{
microservo.write(pos); // tell servo to go to position in variable 'pos'
delay(15); // waits 15ms for the servo to reach the position
}
}
//clearing string for next read
readString="";
}
}
}
}
}
Посмотреть исходный код на GitHub

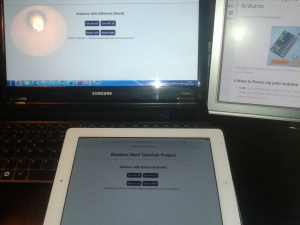

Примечание: Если вы попробуете этот проект, вы сможете получить доступ к этому IP-адресу только из дома. Это означает, что вы должны быть подключены к тому же маршрутизатору, к которому подключён ваш Ethernet shield. Фотография ниже показывает, как я обращаюсь к своему веб-серверу с iPad.
