Arduino Yun Shield

Примечание

Эта страница относится к продукту, который снят с производства.

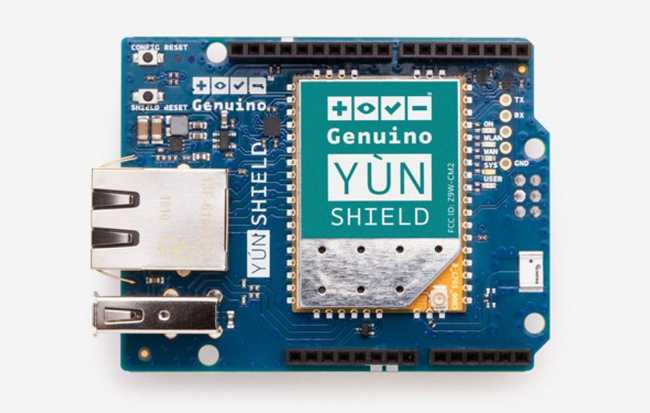

Yun Shield легко привносит функции Yun в ваши платы Arduino и Genuino. Это идеальный шилд для ваших IoT-проектов!

Arduino Yun Shield расширяет возможности вашей платы Arduino и Genuino с помощью Linux-системы, которая обеспечивает продвинутые сетевые подключения и приложения.

Подключение к вашей WiFi или проводной сети простое благодаря веб-панели Yun и специальному скетчу „“YunFirstConfig““. Веб-панель позволяет управлять настройками шилда и загружать скетчи (в формате .hex) на подключенную плату Arduino или Genuino. Yun Shield использует библиотеку Bridge и таким образом расширяет возможности вашей платы с помощью Linux-процессора, так же как и плата Yun.

Как всегда, каждый элемент платформы – аппаратное обеспечение, программное обеспечение и документация – свободно доступен и имеет открытый исходный код. Это означает, что вы можете узнать, как именно он сделан, и использовать его конструкцию как отправную точку для своих собственных проектов.

Начало работы

В разделе Getting Started вы можете найти всю необходимую информацию для настройки вашей платы, использования Arduino Software (IDE) и начала экспериментов с программированием и электроникой.

Нужна помощь?

• По программному обеспечению – форум Arduino

• По проектам – форум Arduino

• По самому продукту – служба поддержки

Документация

OSH: Схемы

Yun Shield – это аппаратное обеспечение с открытым исходным кодом! Вы можете собрать свою собственную плату, используя следующие файлы:

• Файлы EAGLE в .ZIP

• Схемы в .PDF

Совместимость

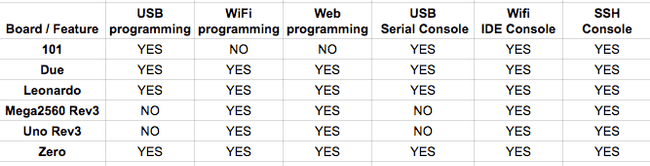

Yun Shield позволяет плате Arduino или Genuino подключаться к интернету через встроенное WiFi или Ethernet-соединение. Более того, благодаря библиотеке Bridge можно расширить базовую функциональность подключенной платы, используя вычислительную мощность Linux-процессора на шилде. С помощью веб-панели Yun также можно настроить все функции шилда и удаленно загружать скетчи на подключенную к шилду плату. Пожалуйста, обратитесь к таблице ниже для определения совместимости плат и их функциональности.

Индикаторы на плате

Шилд содержит ряд сигнальных светодиодов:

• ON (зеленый): указывает, что шилд правильно запитан

• WLAN (синий): указывает на подключение к сети

• WAN (красный): указывает на подключение к Ethernet

• SYS (белый): указывает на системную активность

• USER (красный): указывает, что соединение Bridge активно

Технические характеристики

Linux-микропроцессор

Процессор	Atheros AR9331
Архитектура	MIPS @400 МГц
Рабочее напряжение	3.3 В
Ethernet	IEEE 802.3 10/100 Мбит/с
WiFi	IEEE 802.11b/g/n
USB Type-A	2.0 Host
ОЗУ	64 МБ DDR2
Флеш-память	16 МБ
Интерфейс с платой	SPI и аппаратный Serial
