Arduino Ethernet Shield 2 с PoE

Примечание

Эта страница относится к продукту, который снят с производства.

Arduino Ethernet Shield 2 подключает вашу плату Arduino к интернету.

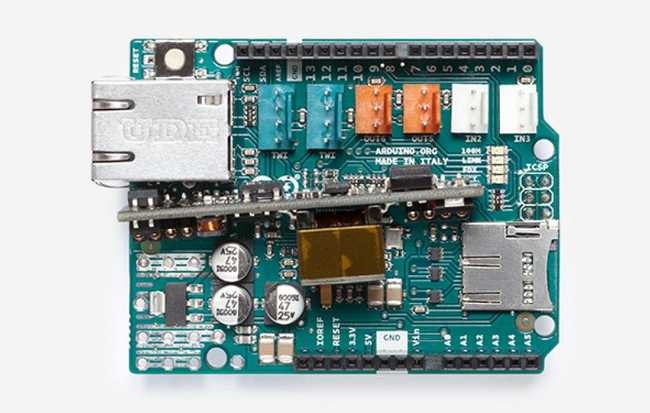

Arduino Ethernet Shield 2 с PoE

Arduino Ethernet Shield 2 с PoE подключает вашу Arduino к интернету за считанные минуты. Просто подключите этот шилд к вашей плате Arduino, подсоедините его к сети с помощью кабеля RJ45 (не входит в комплект) и выполните несколько простых шагов, чтобы начать управлять своим миром через интернет. Как всегда с Arduino, каждый элемент платформы – аппаратное обеспечение, программное обеспечение и документация – свободно доступен и имеет открытый исходный код. Это означает, что вы можете узнать, как именно он сделан, и использовать его конструкцию как отправную точку для своих собственных схем. Сотни тысяч плат Arduino уже подпитывают творчество людей по всему миру каждый день. Присоединяйтесь к нам, Arduino – это вы!

*Требуется плата Arduino (не входит в комплект)

  • Рабочее напряжение 5 В (подается от платы Arduino)

  • Контроллер Ethernet: W5500 с внутренним буфером 32 КБ

  • Скорость соединения: 10/100 Мбит/с

  • Подключение к Arduino через порт SPI

Шилд имеет модуль Power over Ethernet (PoE), предназначенный для извлечения питания из обычного Ethernet-кабеля.

Начало работы

В разделе Getting Started вы можете найти всю необходимую информацию для настройки вашей платы, использования Arduino Software (IDE) и начала экспериментов с программированием и электроникой.

Нужна помощь?

Документация

OSH: Схемы

Arduino Ethernet Shield – это аппаратное обеспечение с открытым исходным кодом! Вы можете собрать свою собственную плату, используя следующие файлы:

Шилд

Arduino Ethernet Shield 2 позволяет плате Arduino подключаться к интернету. Он основан на чипе Ethernet Wiznet W5500. Wiznet W5500 обеспечивает сетевой стек (IP), поддерживающий протоколы TCP и UDP. Он поддерживает до восьми одновременных подключений через сокеты. Используйте библиотеку Ethernet для написания скетчей, которые подключаются к интернету с помощью шилда. Ethernet Shield 2 подключается к плате Arduino с помощью длинных разъемов типа wire-wrap, проходящих через шилд. Это сохраняет расположение выводов нетронутым и позволяет установить другой шилд поверх него.

Последняя ревизия платы использует распиновку 1.0 на rev 3 платы Arduino UNO.

Ethernet Shield 2 имеет стандартный разъем RJ-45 со встроенным линейным трансформатором и поддержкой Power over Ethernet.

На плате есть слот для карты micro-SD, который можно использовать для хранения файлов, передаваемых по сети. Он совместим с Arduino Uno и Mega (при использовании библиотеки Ethernet). Встроенный кардридер micro-SD доступен через библиотеку SD. При работе с этой библиотекой SS находится на пине 4. Оригинальная ревизия шилда содержала полноразмерный слот для SD-карты; он не поддерживается.

Шилд также включает контроллер сброса, обеспечивающий правильный сброс модуля Ethernet W5500 при включении питания. Предыдущие ревизии шилда были несовместимы с Mega и требовали ручного сброса после включения питания. Текущий шилд имеет модуль Power over Ethernet (PoE), предназначенный для извлечения питания из обычного витопарного Ethernet-кабеля категории 5.

Характеристики модуля PoE:

  • Соответствует IEEE802.3af

  • Диапазон входного напряжения от 36 В до 57 В

  • Защита от перегрузки и короткого замыкания

  • Выходное напряжение 12 В

  • Высокоэффективный DC/DC преобразователь: типично 85% при 80% нагрузке

  • Изоляция 1500 В (вход-выход)

Примечание

Модуль Power over Ethernet – это проприетарное аппаратное обеспечение, не произведенное Arduino, это аксессуар стороннего производителя. Для получения дополнительной информации смотрите даташит.

Шилд не поставляется со встроенным модулем PoE, это отдельный компонент, который необходимо добавить дополнительно. Arduino взаимодействует как с W5500, так и с SD-картой через шину SPI (через разъем ICSP). Это цифровые пины 10, 11, 12 и 13 на Uno и пины 50, 51 и 52 на Mega. На обеих платах пин 10 используется для выбора W5500, а пин 4 – для SD-карты. Эти пины нельзя использовать для общего ввода-вывода. На Mega аппаратный пин SS, 53, не используется для выбора ни W5500, ни SD-карты, но он должен быть настроен как выход, иначе интерфейс SPI не будет работать.

Предупреждение

Поскольку W5500 и SD-карта используют общую шину SPI, одновременно может быть активен только один из них. Если вы используете оба периферийных устройства в своей программе, соответствующие библиотеки должны позаботиться об этом. Если вы не используете одно из периферийных устройств в своей программе, вам нужно явно деактивировать его. Для SD-карты установите пин 4 как выход и запишите в него высокий уровень. Для W5500 установите цифровой пин 10 как выход с высоким уровнем.

  • Шилд предоставляет стандартный разъем RJ45 Ethernet.

  • Кнопка сброса на шилде сбрасывает как W5500, так и плату Arduino.

  • Шилд содержит ряд информационных светодиодов:

  • ON: указывает, что плата и шилд запитаны

  • LINK: указывает на наличие сетевого соединения и мигает при передаче или приеме данных

  • FDX: указывает, что сетевое соединение является полнодуплексным

  • 100M: указывает на наличие сетевого соединения 100 Мбит/с (в отличие от 10 Мбит/с)

  • ACT: мигает при наличии активности RX или TX

Этот шилд также имеет TinkerKit-совместимые разъемы:

  • 2 разъема TinkerKit для двух аналоговых входов (белые), подключены к A2 и A3.

  • 2 разъема TinkerKit для двух аналоговых выходов (оранжевые, посередине), подключены к ШИМ-выходам на пинах D5 и D6.

  • 2 разъема TinkerKit для интерфейса TWI (белые с 4 пинами), один для входа и один для выхода.
