Arduino Lucky Shield

Примечание

Эта страница относится к продукту, который снят с производства.

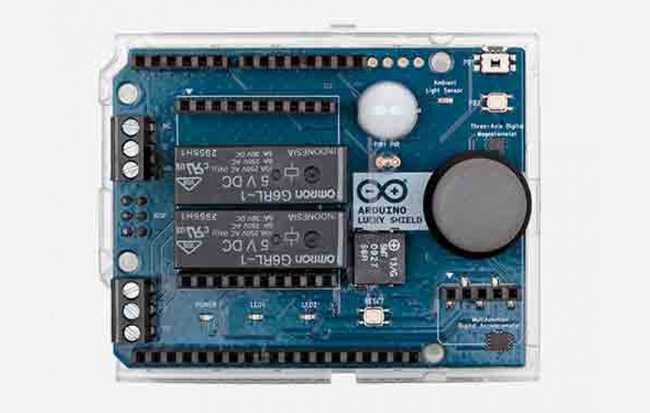

Вам повезло с Arduino Lucky Shield! Один шилд со множеством датчиков.

Arduino Lucky Shield – это простой способ использования ваших плат Arduino, который дает доступ к атмосферному давлению, относительной высоте, освещенности, температуре, движению и присутствию. Вы также можете превратить его в простую систему контроллера и OLED-дисплея (органический светоизлучающий диод). Это идеальный шилд для IoT.

Документация

OSH: Схемы

Arduino Lucky Shield – это аппаратное обеспечение с открытым исходным кодом! Вы можете собрать свою собственную плату, используя следующие файлы:

Питание

Шилду не нужно внешнее питание. Оно подается от базовой платы Arduino через контакты 5 В и 3.3 В. Шилд совместим со всеми платами Arduino стандартов 5 В и 3.3 В.

Физические характеристики

Максимальная длина и ширина печатной платы Lucky Shield составляют 2.7 на 2.1 дюйма соответственно (68.6 x 53.4 мм). Четыре крепежных отверстия позволяют прикрепить шилд к поверхности или корпусу. Обратите внимание, что расстояние между цифровыми пинами 7 и 8 составляет 160 мил (0.16»), что не является четным кратным стандартного шага 100 мил для остальных пинов.

Технические характеристики

Реле	OMRON G6RL-1 (5 В DC)
PIR-датчик	MOSDESIGN M7616
Датчик освещенности	EVERLIGHT ALS-PT19-315C/L177/TR8, пиковая чувствительность на длине волны 630 нм, рабочая температура -40 ~ +85°C
Датчик влажности	BOSCH SENSORTEC BME 280
Датчик температуры	BOSCH SENSORTEC BME 280, рабочая температура -40 ~ +85°C
Датчик давления	BOSCH SENSORTEC BME 280, рабочий диапазон давления 300 ~ 1100 гПа
3-осевой магнитометр	NXP MAG3110, электронный компас, полная шкала ±1000 мкТл, частота выходных данных (ODR) до 80 Гц
3-осевой акселерометр	NXP MMA8491Q, G-датчик, сверхбыстрое время вывода данных ~700 мкс, полная шкала ±8g, 3 оси, выходы наклона 45°
Зуммер	PUI AUDIO SMT-0927-S-6-R
Джойстик	5-направленный тактовый переключатель
