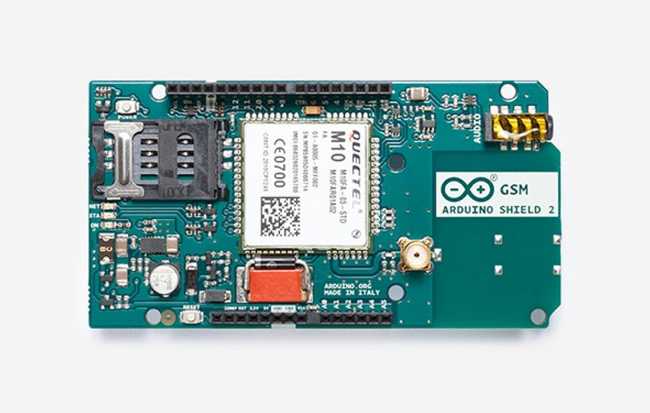

Arduino GSM Shield 2 (разъем для антенны)
Примечание
Эта страница относится к продукту, который снят с производства. Новый Arduino MKR GSM 1400, более функциональный и мощный, является идеальным решением для вас!
Arduino GSM Shield 2 позволяет плате Arduino подключаться к интернету, совершать/принимать голосовые вызовы и отправлять/получать SMS-сообщения. Шилд использует радиомодем M10 от Quectel. Можно взаимодействовать с платой с помощью AT-команд. Библиотека GSM содержит большое количество методов для связи с шилдом.
Шилд использует цифровые пины 2 и 3 для программной последовательной связи с M10. Пин 2 подключен к выводу TX модуля M10, а пин 3 – к его выводу RX. Смотрите эти примечания для работы с Arduino Mega, Mega ADK или Leonardo. Пин PWRKEY модема подключен к пину 7 Arduino.
M10 – это четырехдиапазонный GSM/GPRS-модем, работающий на частотах GSM850 МГц, GSM900 МГц, DCS1800 МГц и PCS1900 МГц. Он поддерживает протоколы TCP/UDP и HTTP через GPRS-соединение. Максимальная скорость передачи данных GPRS: скачивание и загрузка – 85.6 кбит/с.
Для взаимодействия с сотовой сетью плате требуется SIM-карта, предоставляемая оператором сети. Смотрите страницу начала работы для получения дополнительной информации об использовании SIM.
Последняя ревизия платы использует распиновку 1.0 на rev 3 платы Arduino Uno.
Обратите внимание:
Требуется плата Arduino (не входит в комплект)
Рабочее напряжение 5 В (подается от платы Arduino)
Подключение к Arduino Uno через пины 2, 3 (программный Serial) и 7 (сброс). Смотрите эти примечания для работы с Mega, Mega ADK или Leonardo.
Эта версия имеет разъем для внешней антенны
Начало работы
В разделе Getting Started вы можете найти всю необходимую информацию для настройки вашей платы, использования Arduino Software (IDE) и начала экспериментов с программированием и электроникой.
Нужна помощь?
По GSM Shield – библиотека GSM
По проектам – форум Arduino
По самому продукту – служба поддержки
Документация
OSH: Схемы
Arduino GSM Shield 2 – это аппаратное обеспечение с открытым исходным кодом! Вы можете собрать свою собственную плату, используя следующие файлы:
SIM-карта для использования с этим шилдом
GSM Shield 2 совместим с SIM-картами только для данных (Data only) и для голоса и данных (Voice and Data). GPRS и SMS поддерживаются SIM-картами 2G Data only, тогда как голосовые вызовы, поддерживаемые аппаратно, требуют SIM-карты Voice and Data – такой же, какую вы используете в обычном мобильном телефоне GSM. Передача данных основана на технологии GPRS, поэтому она несовместима с провайдерами, работающими только в сетях 3G или UMTS. GPRS – это технология 2G.
Питание
Рекомендуется питать плату от внешнего источника питания, способного обеспечить ток от 700 мА до 1000 мА. Питание Arduino и GSM Shield 2 от USB-подключения не рекомендуется, так как USB не может обеспечить необходимый ток при интенсивном использовании модема.
Индикаторы на плате
Шилд содержит ряд светодиодов состояния:
On: показывает, что шилд получает питание.
Status: загорается, когда модем запитан и данные передаются в/из сети GSM/GPRS.
Net: мигает, когда модем взаимодействует с радиосетью.
Интерфейсы на плате
Шилд поставляется со встроенным аудиоразъемом, который можно использовать как для микрофонного, так и для линейного входа. Также возможно совершать голосовые вызовы. Вам не нужно добавлять динамик и микрофон.
На шилде есть две маленькие кнопки. Кнопка с надписью «Reset» подключена к пину сброса Arduino. При нажатии она перезапускает скетч. Кнопка с надписью «Power» подключена к модему и включает/выключает его. Для ранних версий шилда было необходимо нажать кнопку питания для включения модема. Более новые версии платы включают модем автоматически.

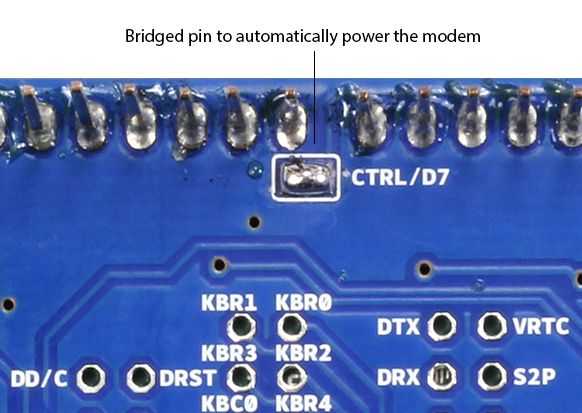

Если у вас ранняя версия шилда и он не включается автоматически, вы можете припаять перемычку к контактной площадке CTRL/D7 на обратной стороне платы, и он будет включаться при подаче питания на подключенную Arduino.

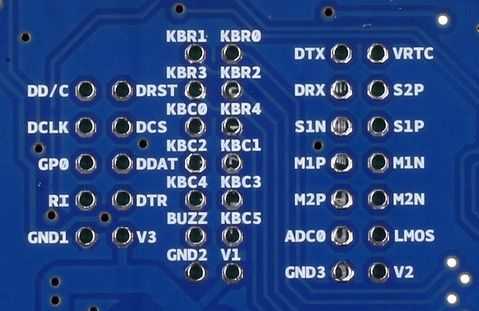

Несколько выводов модема выведены на нижней стороне платы. Они обеспечивают доступ к модему для таких функций, как выход на динамик и вход микрофона. Смотрите даташит для получения полной информации.
Предыдущие версии
У вас есть старая версия этого продукта? Смотрите страницу Arduino GSM Shield V1.
