Распиновка ATmega8-Arduino (Pin Mapping)

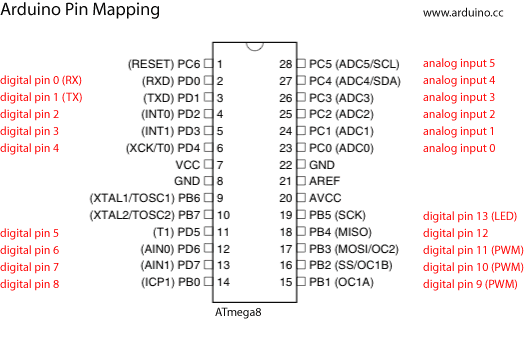

Диаграмма, показывающая соответствие между выводами на плате Arduino и выводами микроконтроллера ATmega8.

Ниже представлена распиновка ATmega8 — оригинального чипа, использовавшегося в ранних платах Arduino. Распиновка ATmega168 и 328P практически аналогична.
