Распиновка ATmega32U4 — соответствие выводам Arduino

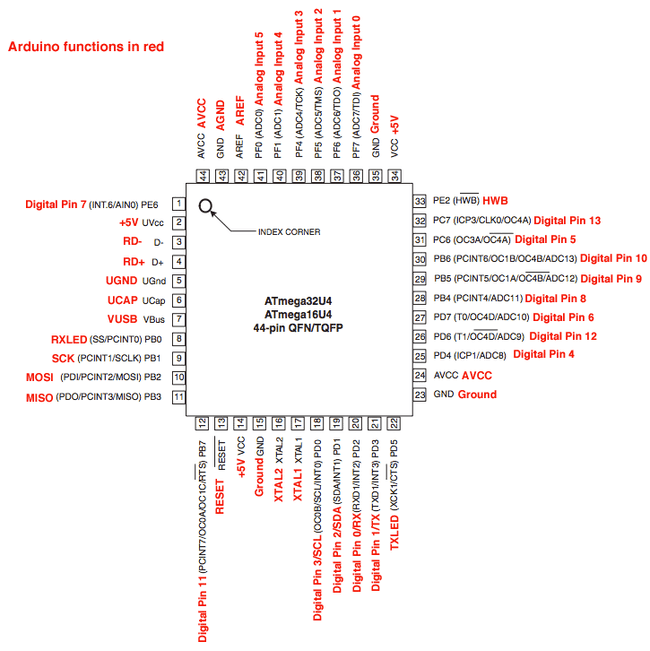

Схема, показывающая соответствие между выводами на плате Arduino и выводами микроконтроллера ATmega32U4.
Распиновка ATmega32U4.
Таблица распиновки Arduino Leonardo
Номер вывода |
Имя вывода |
Соответствие в Arduino |
|---|---|---|
1 |
PE6 (INT.6/AIN0) |
Цифровой пин 7 |
2 |
UVcc |
+5V |
3 |
D- |
RD- |
4 |
D+ |
RD+ |
5 |
UGnd |
UGND |
6 |
UCap |
UCAP |
7 |
VUSB |
VBus |
8 |
(SS/PCINT0) PB0 |
RXLED |
9 |
(PCINT1/SCLK) PB1 |
SCK |
10 |
(PDI/PCINT2/MOSI) PB2 |
MOSI |
11 |
(PDO/PCINT3/MISO) PB3 |
MISO |
12 |
(PCINT7/OC0A/OC1C/#RTS) PB7 |
Цифровой пин 11 (PWM) |
13 |
RESET |
RESET |
14 |
Vcc |
+5V |
15 |
GND |
GND |
16 |
XTAL2 |
XTAL2 |
17 |
XTAL1 |
XTAL1 |
18 |
(OC0B/SCL/INT0) PD0 |
Цифровой пин 3 (SCL)(PWM) |
19 |
(SDA/INT1) PD1 |
Цифровой пин 2 (SDA) |
20 |
(RX D1/AIN1/INT2) PD2 |
Цифровой пин 0 (RX) |
21 |
(TXD1/INT3) PD3 |
Цифровой пин 1 (TX) |
22 |
(XCK1/#CTS) PD5 |
TXLED |
23 |
GND1 |
GND |
24 |
AVCC |
AVCC |
25 |
(ICP1/ADC8) PD4 |
Цифровой пин 4 |
26 |
(T1/#OC4D/ADC9) PD6 |
Цифровой пин 12 |
27 |
(T0/OC4D/ADC10) PD7 |
Цифровой пин 6 (PWM) |
28 |
(ADC11/PCINT4) PB4 |
Цифровой пин 8 |
29 |
(PCINT5/OC1A/#OC4B/ADC12) PB5 |
Цифровой пин 9 (PWM) |
30 |
(PCINT6/OC1B/OC4B/ADC13) PB6 |
Цифровой пин 10 (PWM) |
31 |
(OC3A/#0C4A) PC6 |
Цифровой пин 5 (PWM) |
32 |
(ICP3/CLK0/)0C4A) PC7 |
Цифровой пин 13 (PWM) |
33 |
(#HWB) PE2 |
HWB |
34 |
Vcc1 |
+5V |
35 |
GND2 |
GND |
36 |
(ADC7/TDI) PF7 |
Аналоговый вход 0 |
37 |
(ADC6/TDO) PF6 |
Аналоговый вход 1 |
38 |
(ADC5/TMS) PF5 |
Аналоговый вход 2 |
39 |
(ADC4/TCK) PF4 |
Аналоговый вход 3 |
40 |
(ADC1) PF1 |
Аналоговый вход 4 |
41 |
(ADC0) PF0 |
Аналоговый вход 5 |
42 |
AREF |
AEF |
43 |
GND3 |
GND |
44 |
AVCC1 |
AVCC |
