Распиновка ATmega168/328P — соответствие выводам Arduino

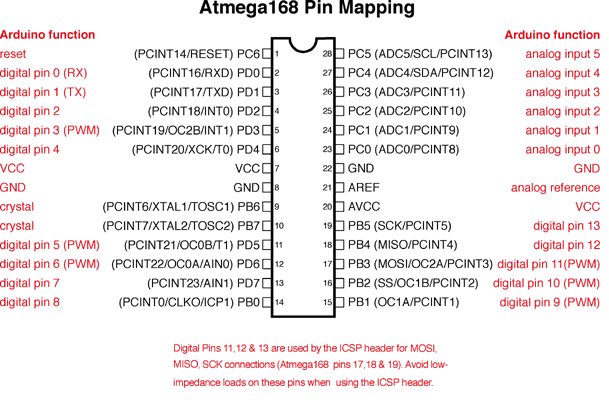

Схема, показывающая соответствие между выводами на плате Arduino и выводами микроконтроллера ATmega168/328P.

Примечание

Обратите внимание, что данная схема предназначена для микросхемы в DIP-корпусе. Arduino Mini основан на микросхеме в меньшем физическом корпусе, который включает два дополнительных вывода АЦП, недоступных в реализациях Arduino с DIP-корпусом.

Распиновка ATmega168.
