Начало работы с Arduino Ethernet Shield

Первые шаги по настройке Arduino Ethernet Shield

Предупреждение

Ethernet Shield – это снятый с производства продукт. Arduino Ethernet Shield Rev2 доступен для покупки. См. документацию для Ethernet Shield Rev2.

Arduino Ethernet Shield позволяет плате Arduino подключаться к интернету с использованием библиотеки Ethernet и считывать/записывать данные на SD-карту с помощью библиотеки SD. Этот шилд полностью совместим с предыдущей версией, но основан на более новом чипе W5500.

Подключение шилда

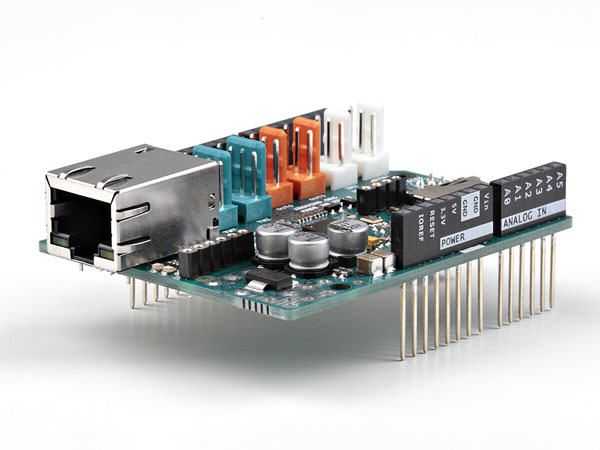

Arduino Ethernet Shield

Чтобы использовать шилд, установите его на плату Arduino (например, Uno). Для загрузки скетчей на плату подключите её к компьютеру USB-кабелем, как обычно. После загрузки скетча вы можете отключить плату от компьютера и питать её от внешнего источника питания.

Подключите шилд к компьютеру, сетевому хабу или маршрутизатору с помощью стандартного Ethernet-кабеля (CAT5 или CAT6 с разъёмами RJ45). Подключение к компьютеру может потребовать использования перекрёстного кабеля (хотя многие компьютеры, включая все последние Mac, могут выполнять перекрёстное соединение внутри).

Руководства

Все руководства для Ethernet Shield можно найти в разделе `Ethernet Shield Rev2 Tutorials <https://docs.arduino.cc/hardware/ethernet-shield-rev2#tutorials>`_.

Вы также можете найти вдохновение на нашей платформе Project Hub с некоторыми проектами, разработанными нашими пользователями.

Сетевые настройки

Шилду необходимо назначить MAC-адрес и фиксированный IP-адрес с помощью функции Ethernet.begin(). MAC-адрес – это глобально уникальный идентификатор конкретного устройства. Текущие Ethernet-шилды поставляются с наклейкой, указывающей MAC-адрес, который следует использовать. Для старых шилдов без выделенного MAC-адреса подойдёт случайно сгенерированный адрес, но не используйте один и тот же адрес для нескольких плат. Допустимые IP-адреса зависят от конфигурации вашей сети. Можно использовать DHCP для динамического назначения IP-адреса шилду. Опционально можно также указать сетевой шлюз и маску подсети.

SD-карта

Последняя ревизия Ethernet Shield включает слот для карты micro-SD, с которым можно работать с помощью библиотеки SD.
