Обновление прошивки Arduino UNO WiFi

Узнайте, как обновить прошивку на плате Arduino UNO WiFi.

Это руководство проведёт вас через процесс обновления прошивки вашей платы Arduino UNO WiFi.

Необходимое оборудование

Arduino UNO WiFi

Схема

Подключите плату к USB-порту компьютера, на котором установлена Arduino Software (IDE) 1.8.0 или более поздней версии.

Процедура обновления прошивки UNO WiFi

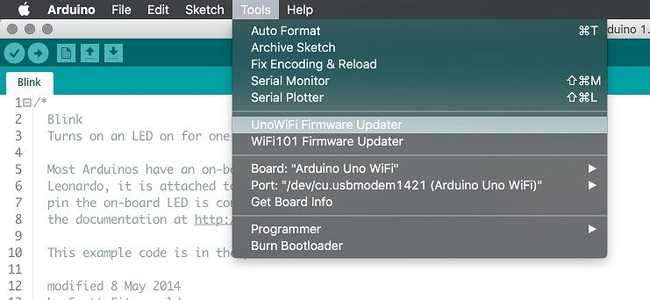

Для упрощения процесса мы подготовили инструмент — UNO WiFi Firmware Updater — доступный в Arduino IDE 1.8.0 или более поздней версии.

Выполните следующие шаги, чтобы включить этот инструмент в Arduino Software:

Скачайте инструмент здесь.
Создайте папку с именем tools в директории скетчей (обычно в Documents > Arduino).
Извлеките архив.

Теперь:

Запустите Arduino Software (IDE) 1.8.0 или более позднюю версию.
Подключите плату к ПК.
Выберите Arduino UNO WiFi в качестве платы в меню Tools > Board.
Выберите соответствующий последовательный порт в меню Tools > Port.
Загрузите скетч ESP Recovery. Он находится в библиотеке UNOWiFiDev.Edition. Скачайте её через Library Manager.

/*ESP Recovery sketch*/
#include <Wire.h>
#include <UnoWiFiDevEd.h>

#define BAUD 9600

WifiData ESPSerial;

void setup()
{
  Serial.begin(BAUD);
  pinMode(13, OUTPUT);
  digitalWrite(13, LOW);
  ESPSerial.begin(BAUD);
}

void loop()
{
  while (Serial.available()) {
    char inChar = (char)Serial.read();
    ESPSerial.write(inChar);
  }

  while (ESPSerial.available()) {
    char inChar = (char)ESPSerial.read();
    Serial.write(inChar);
  }
}
