UNO ROC — отладочная плата на ATmega328P

UNO ROC — это отличная альтернатива всем известной отладочной плате Arduino Uno. Плата UNO ROC разработана специально для обучения и создания DIY проектов.

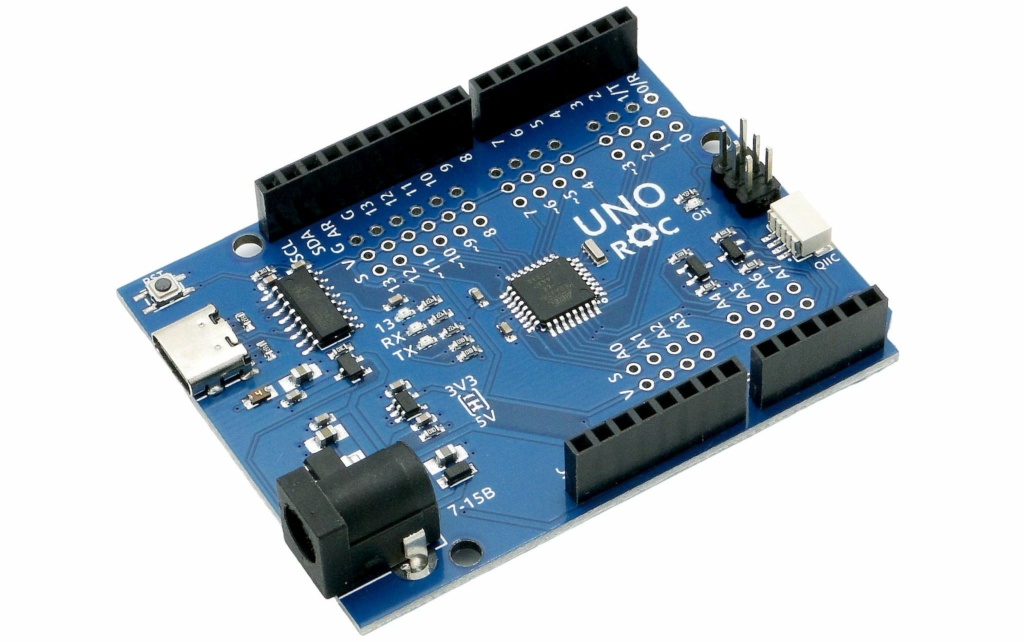

Как видно на фото, плата совместима по контактам с Arduino Uno R3, так что её можно смело применять везде, где вы раньше использовали классическую Arduino или её клоны.

Особенности платы UNO ROC

• полная совместимость с модулями расширения (шилды) для Arduino Uno R3;

• в Arduino IDE программируется как «Arduino/Genuino Uno»;

• в отличие от Arduino Uno R3 имеет два дополнительных аналоговых входа: A6, A7;

• разъём QIIC для подключения I2C-модулей;

• возможность переключения в режим питания 3,3 В с помощью перемычки;

• есть дополнительные тройные контакты для удобного подключения датчиков, сервомоторов и пр.;

• для подключения к компьютеру используется разъём USB Type-C;

• USB-UART мост на микросхеме CH340C;

• плата основана на микроконтроллере ATmega328P-AU в SMD исполнении, такой же как на Arduino Nano.

Характеристики платы UNO ROC

• микроконтроллер: ATmega328P-AU;

• рабочее напряжение: 5 В;

• рекомендованное напряжение питания Vin: от 7 до 12 В;

• предельные значения напряжения питания Vin: от 6 до 15 В;

• цифровых входов/выходов: 14 (6 с поддержкой ШИМ);

• аналоговых входов: 8;

• макс. ток на выводах: 20 мА;

• макс. ток на линии 3,3 В: 30 мА;

• ПЗУ флеш: 32 Кб (0.5 Кб занимает загрузчик);

• ПЗУ EEPROM: 1 Кб;

• ОЗУ: 2 Кб;

• тактовая частота: 16 МГц;

• размеры: 68,6 x 53,4 мм.

Совет

Для работы с платой вам, возможно, потребуется установка специального драйвера CH340. Подробную инструкцию по этой процедуре можно найти в статье об установке драйвера CH340.

Схема контактов

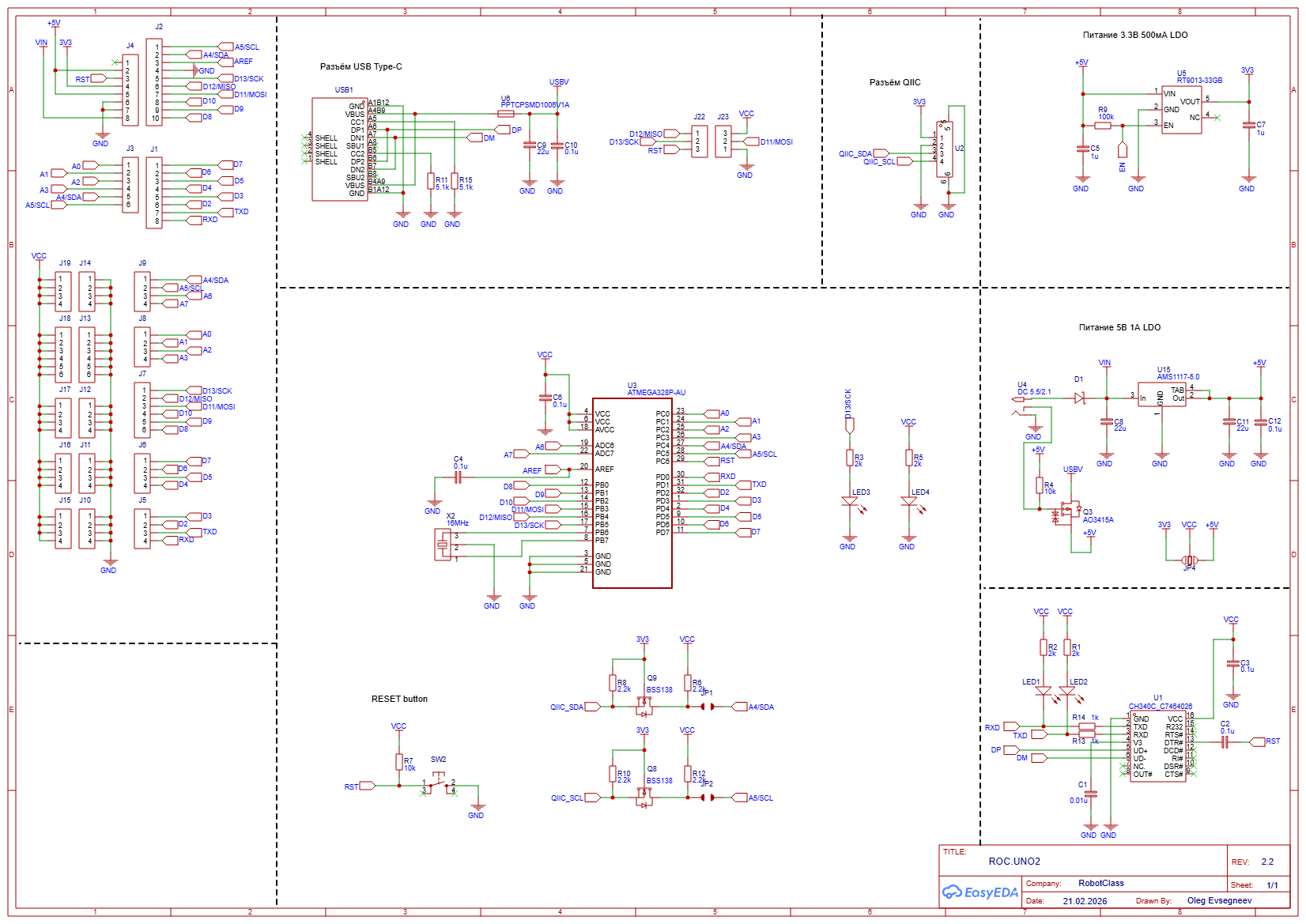

Принципиальная схема
