Светодиодный технокулон Циклон

Носимые интерфейсы, или умная одежда — это такие электронные устройства, которые служат человеку непосредственно находясь на его теле или на одежде. Направление достаточно новое и тесно связано с миниатюризацией электроники и развитием технологии интернета вещей.

Мы в AlashEd очень интересуемся этим направлением и создаём различные устройства, которые служат образовательным целям или являются технологичным украшением. Технокулон Циклон как раз относится ко вторым.

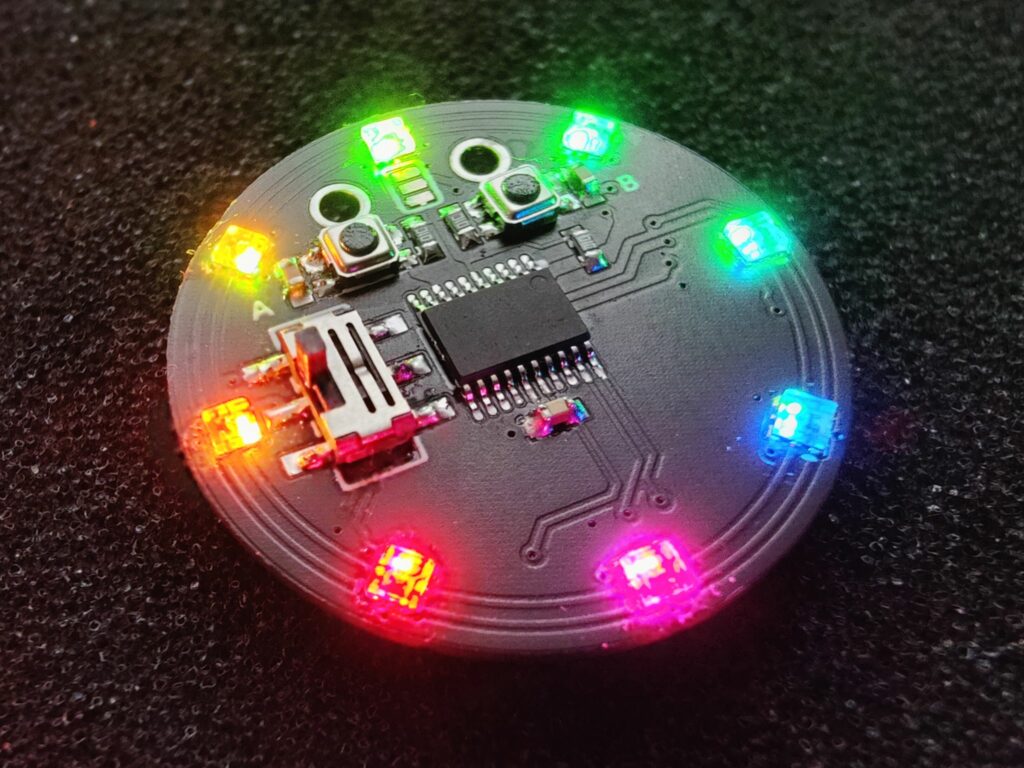

Циклон представляет собой печатную плату с восемью адресными светодиодами APA102-2020 (они же Пиксель), которые управляются микроконтроллером STM32F030F4P6.

Примечание

По умолчанию, в микроконтроллере уже есть программа, которая визуализирует разные световые эффекты. Переключение между эффектами происходит по нажатию кнопки A.

Кнопка B служит для переключения режимов яркости.

Для питания кулона используется литиевая батарейка CR02030, которая размещается на обратной стороне платы. Включение устройства осуществляется при помощи переключателя на лицевой стороне.

Совет

Данный технокулон производится у нас в AlashEd, а приобрести его можно в нашем интернет-магазине.

Программирование

На плате установлен 32-разрядный микроконтроллер STM32F030F4P6. Написать программу новичку проще всего в среде разработки STM32CubeIDE, о работе с которой мы посвятили несколько уроков: мигаем светодиодом на STM32, кнопки и прерывания на STM32.

Для подключения МК к компьютеру понадобится программатор ST-Link. На обратной стороне платы кулона имеется четыре контактные площадки, которые подключены к SWD интерфейсу микроконтроллера и к контактам питания. Подключить ST-Link к нему можно при помощи паяльника, либо с помощью специального пружинного контакта.

Важно

Пример программы можно найти в нашем репозитории:

https://github.com/Alash-electronics/STM32/tree/master/pendant_cyclone
