Отладочные платы Графит с ESP32

Графит — это линейка отладочных плат (ОП). Графиты отличаются микроконтроллерами и периферией, но имеют схожий форм-фактор. Основное предназначение Графитов — использование в любительских проектах в идеологии интернета вещей.

На плате Графит всегда есть USB разъём, система зарядки аккумулятора и стандартные два ряда контактов: с одной стороны 16, с другой — 12. Контакты размещены так, что линии питания и основные интерфейсы I2C, SPI находятся всегда в одном месте.

Ниже представлены платы Графит, основанные на разных модификациях микроконтроллера ESP32.

Модель ОП	Модель ESP32	Арх.ра	Связь	ОЗУ, кБ	ПЗУ, МБ
Графит-IOT	ESP8266-12F		WiFi 4	160	4
Графит-32	ESP32	RISC	WiFi 4, BLE4.2	520	4
Графит-32S	ESP32S	RISC	WiFi 4, BLE4.2	520	4
Графит-S2	ESP32-S2-WROOM-I	RISC	WiFi 4	320	4

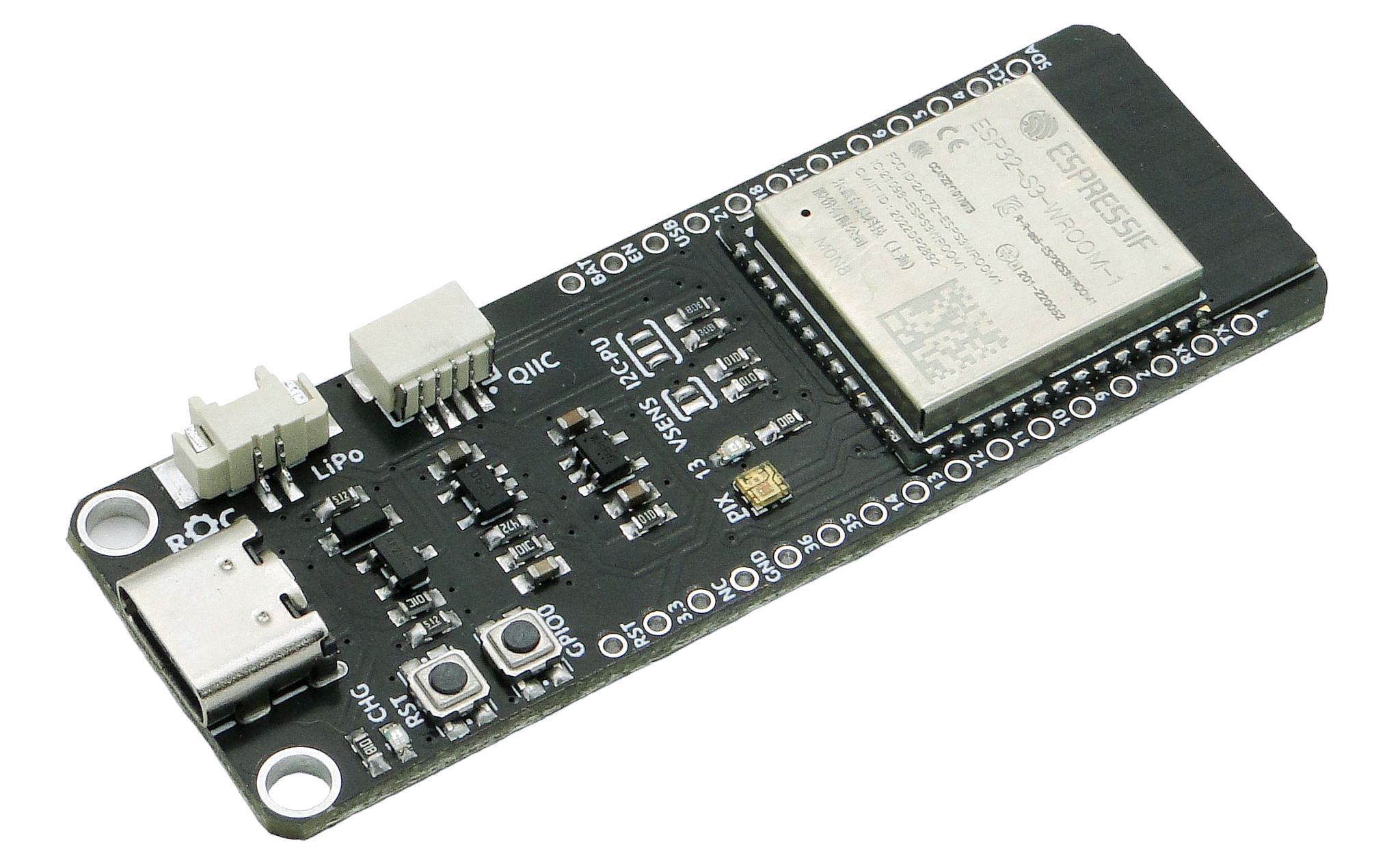

Графит-S3	ESP32-S3-WROOM-1-N8	RISC	WiFi 4, BLE5.0	512	8
Графит-C6	ESP32-C6-MINI-1	RISC-V	WiFi 6, BLE5.0	400	4

Настройка Arduino IDE

Для программирования Графит в среде Arduino IDE необходимо установить дополнительный пакет.

Мы разберем самый простой способ, рекомендованный нами к использованию. Он предполагает всего три действия.

Шаг 1. Запускаем среды и переход в настройки

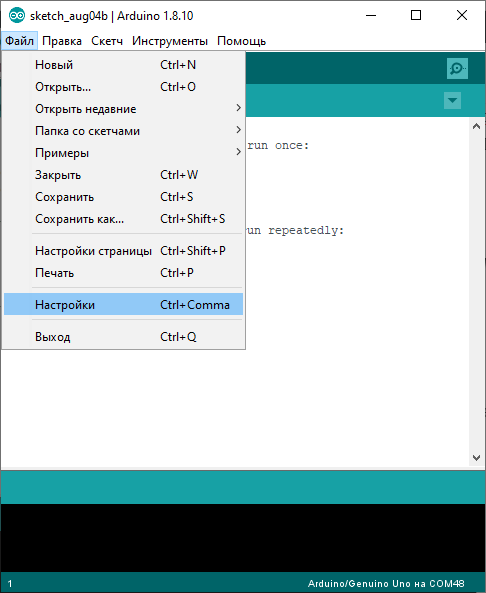

Запускаем Arduino IDE, заходим в меню Файл и далее выбираем пункт Настройки.

Шаг 2. Ссылка на хранилище настроек для плат ESP32

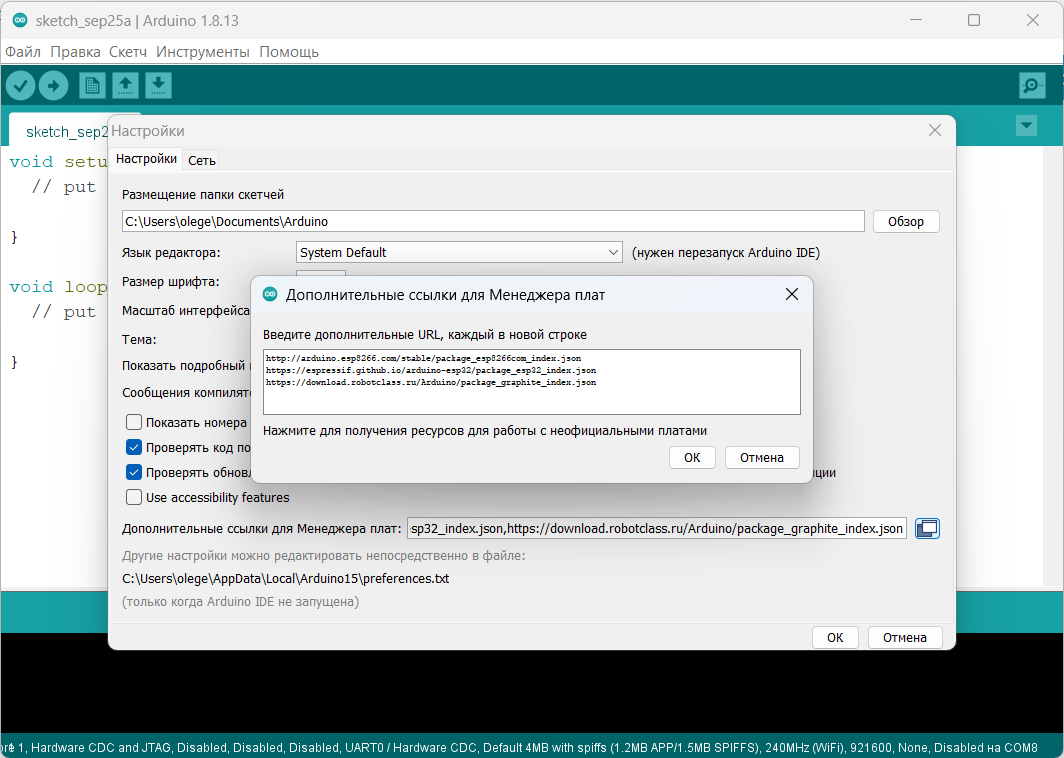

Затем, на форме настроек в поле «Дополнительные ссылки для менеджера плат» вставляем ссылку:

https://download.robotclass.ru/Arduino/package_graphite_esp32_index.json

Должно получиться вот так:

Шаг 3. Установка пакета с платами ESP32

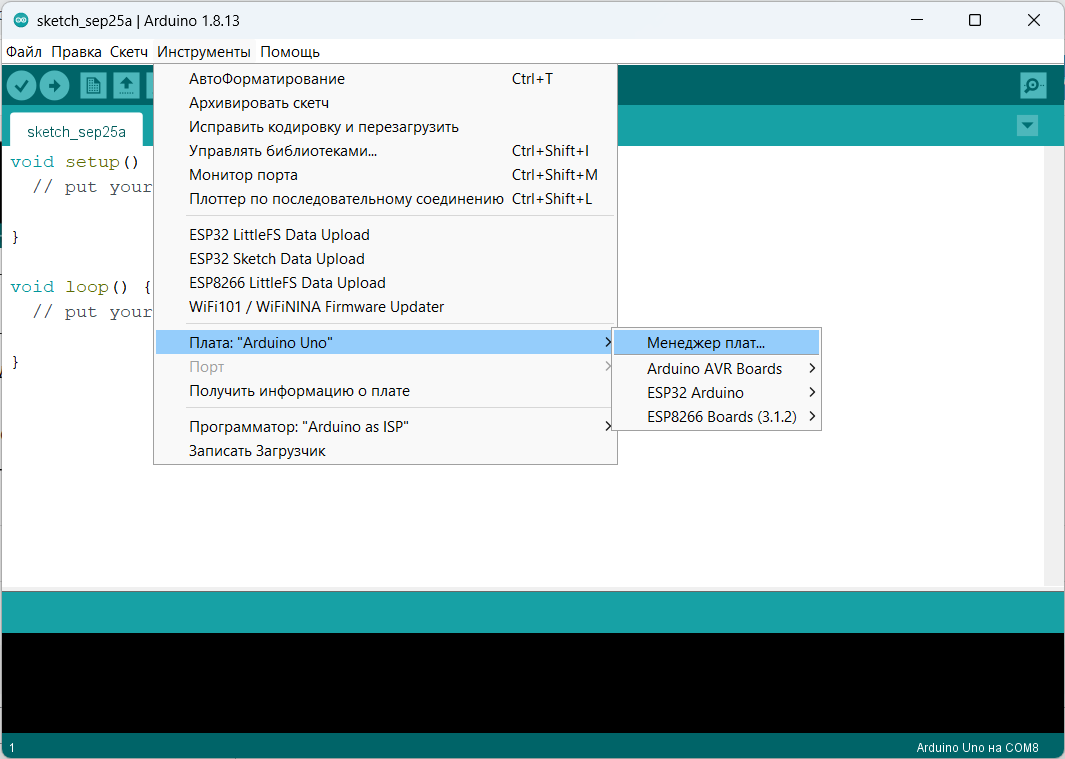

Теперь заходим в меню Инструменты, далее в пункт Плата и затем Менеджер плат.

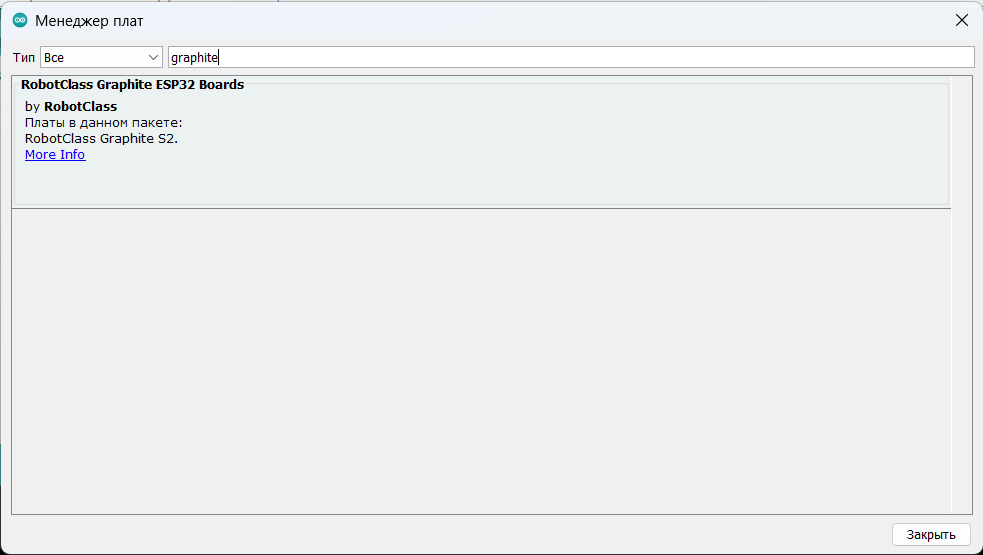

На открывшейся форме в строке поиска пишем слово graphite, после чего в результатах поиска появляется пакет с названием RobotClass Graphite ESP32 Boards. Жмём кнопку Установить.

Примечание

Ждём завершения установки, наблюдая за уровнем загрузки снизу. Это может занять 5-10 минут.

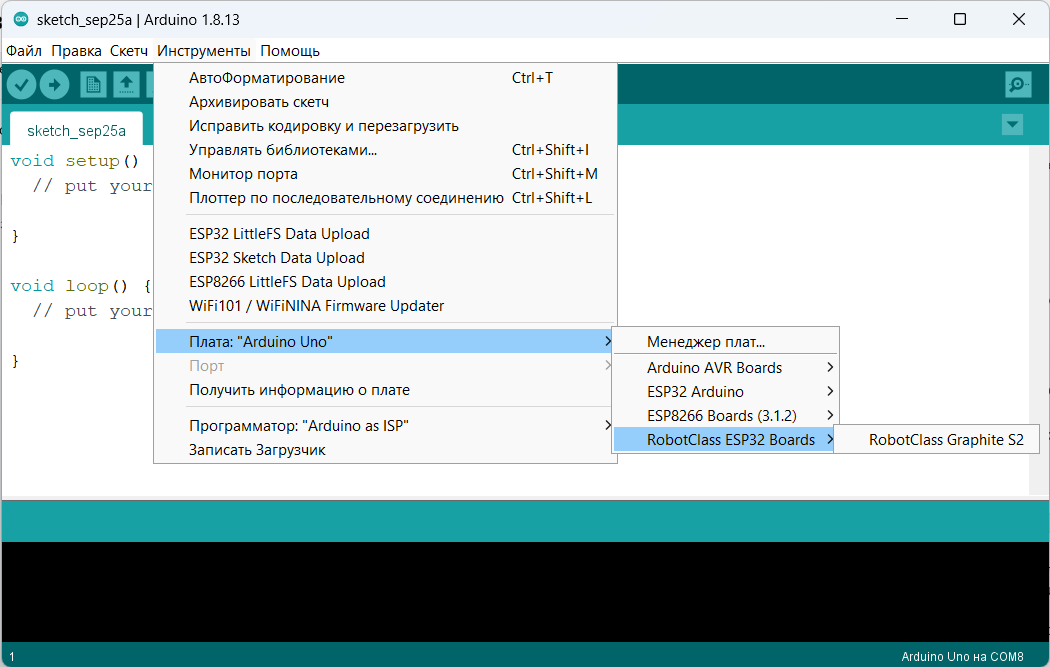

Теперь если зайти в меню Инструменты и далее Плата, можно увидеть, что появился дополнительный список плат Графит на базе ESP32. Готово!
