Руководство по сборке ProtoMate/PerfMate для Pico

Это руководство покажет вам, как собрать ProtoMate или PerfMate для Pico — превосходную платформу для прототипирования на базе Raspberry Pi Pico.

Разумеется, вы можете паять всё что угодно в зону прототипирования платы, однако это руководство охватывает несколько базовых советов по ориентации, установке и пайке.

В настоящее время в линейке ProtoMate/PerfMate для Raspberry Pi Pico доступны две версии:

• ProtoMate для Pico

• PerfMate для Pico

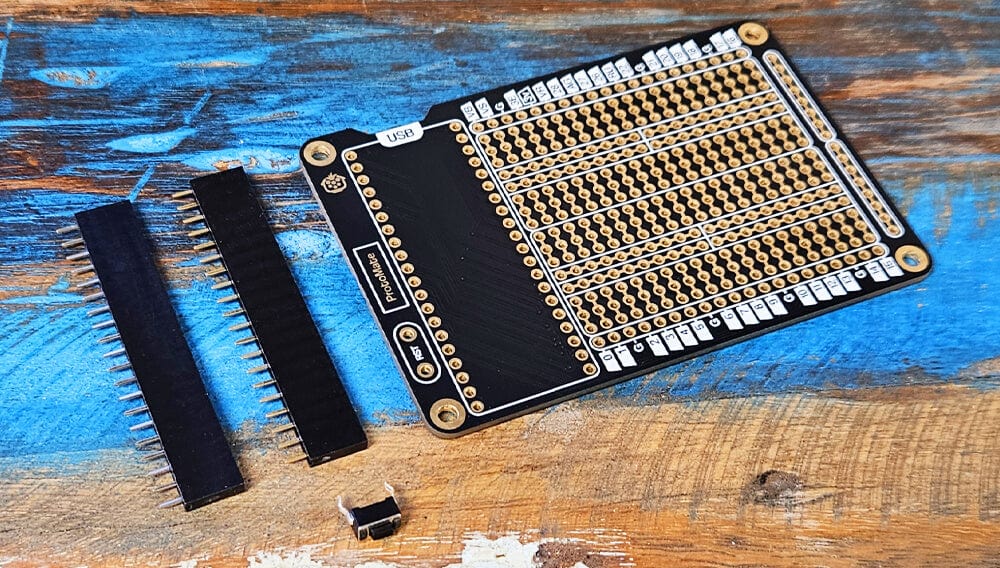

Проверка комплектации

В упаковке вы найдёте следующие два предмета:

• 1x Печатная плата ProtoMate/PerfMate для Pico

• 2x 20-контактные гнездовые штыревые разъёмы с шагом 2,54 мм

• 1x Тактильная кнопка

Вам также могут понадобиться (не входят в комплект):

• Raspberry Pi Pico

• Припой

• Паяльник

• Коврик для пайки

• Монтажный провод

Советы по сборке

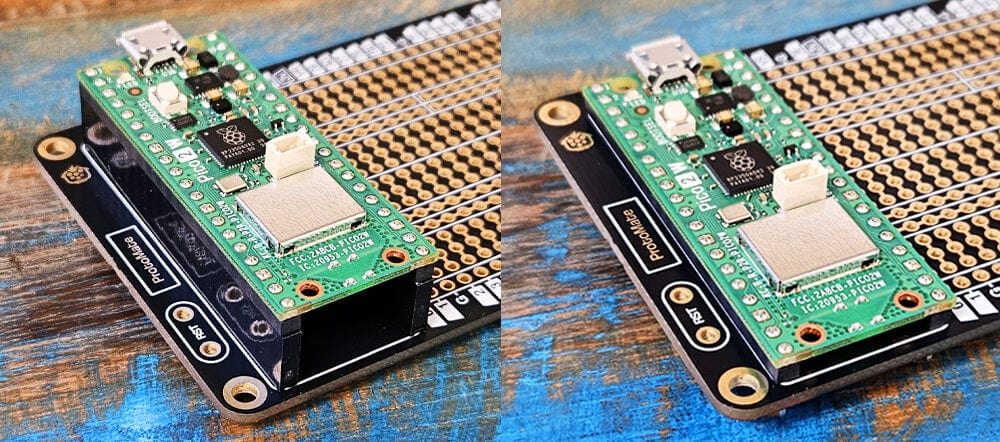

Варианты монтажа Pico

Существует несколько способов установки Pico на плату — в зависимости от того, как вы планируете её использовать.

Для создания простого разъёма, в который можно вставить Pico с припаянными штырями, припаяйте входящие в комплект 20-контактные гнездовые разъёмы к верхней стороне платы. Это по-прежнему надёжное соединение, но оно позволяет менять Pico по мере необходимости.

Другой вариант — припаять Pico со штырями напрямую к плате. Это лучший выбор для тех, кто стремится к максимальной компактности и низкому профилю, однако впоследствии заменить плату разработчика не получится, а снизу будет торчать больше контактов (их можно легко откусить).

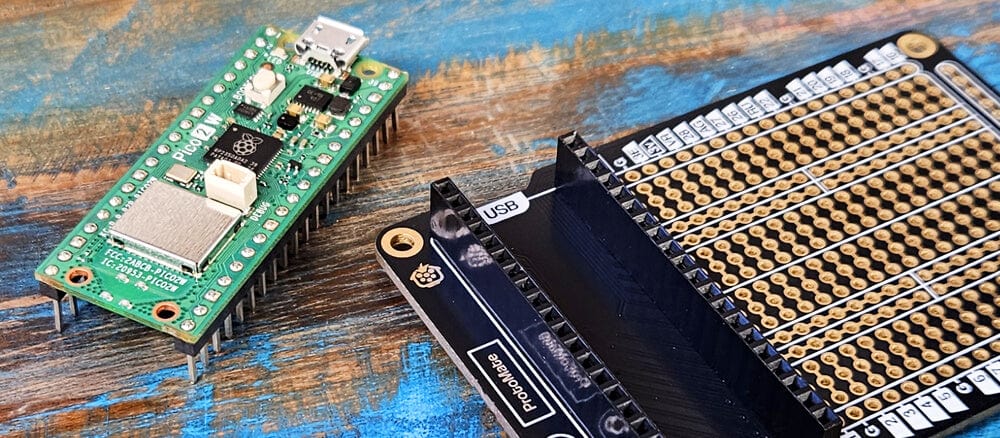

Паяйте разъёмы Pico последними

Если вы выбрали вариант с гнездовыми разъёмами, лучше всего паять гнездовые разъёмы последними. В противном случае они мешают при установке и пайке компонентов схемы и проводов.

Ориентация платы

Как правило, компоненты и провода вставляются через верхнюю сторону платы, а пайка производится на задней/нижней стороне (однако это ваш проект — делайте так, как вам удобно).

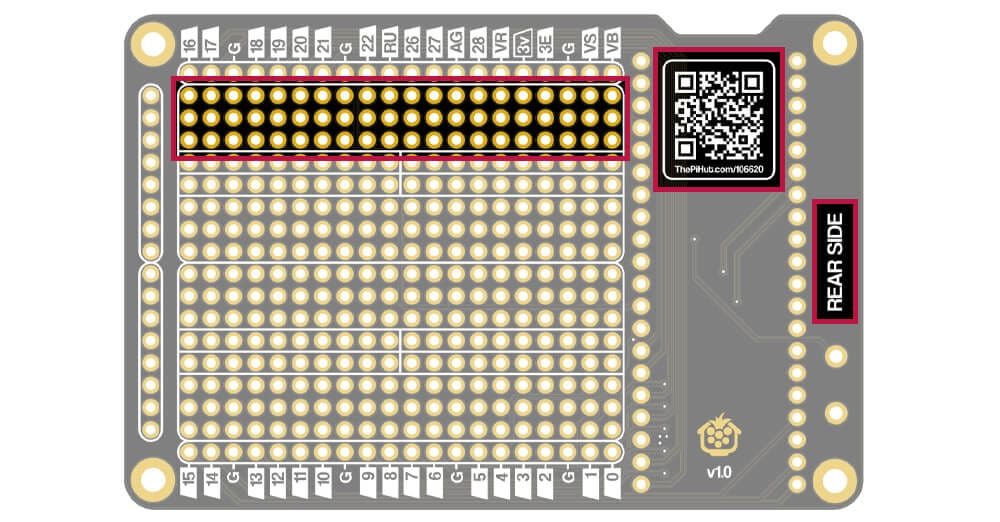

Определить заднюю/нижнюю сторону платы можно несколькими способами.

• Надпись «REAR SIDE» (задняя сторона)

• QR-код

• На версии ProtoMate — золотые перемычки между контактными площадками отсутствуют на нижней стороне (это позволяет разрезать дорожки сверху, если нужно разъединить площадки)

Также стоит отметить, что мы добавили метку «USB» и вырез, чтобы было совершенно ясно, в каком направлении нужно устанавливать Pico. Если вы всё ещё не уверены — посмотрите изображения в описании товара.

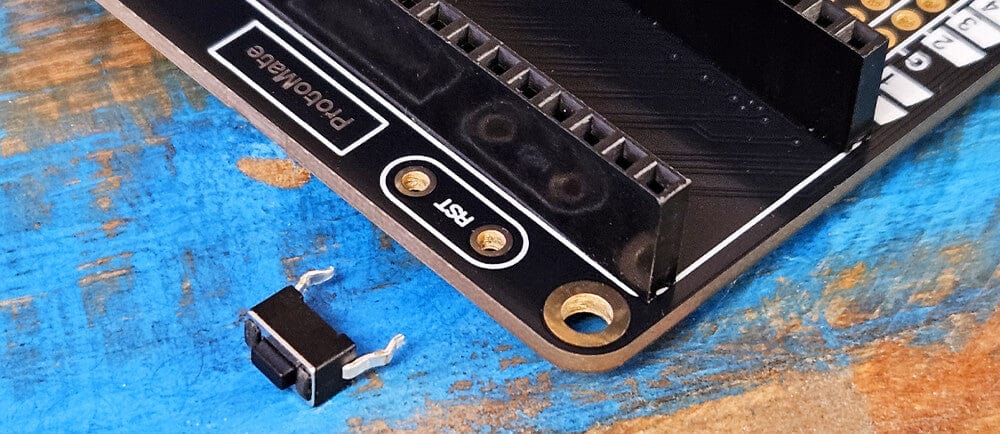

Кнопка/контакты RESET

В комплекте вы найдёте небольшую тактильную кнопку — она предназначена для пайки к контактам «RST» (сброс) слева от секции Pico (если вы хотите добавить кнопку сброса; это не обязательно).

Кнопка подключается к выводу RUN (вывод 30), который Raspberry Pi рекомендует использовать для кнопки сброса. Вы также можете использовать внешнюю кнопку — просто припаяйте провода к контактным площадкам (отлично подходит для внешней кнопки сброса, когда ваш проект размещён в корпусе).

Планируйте, планируйте, планируйте… и ещё раз планируйте!

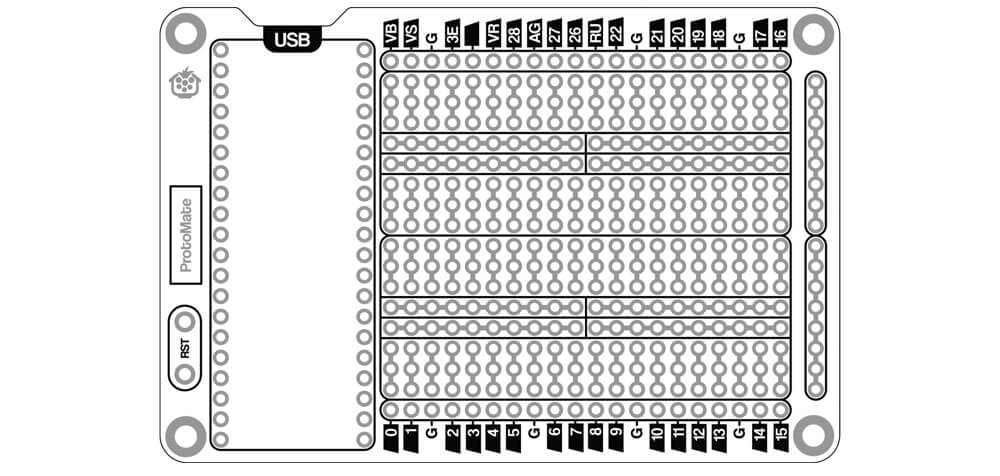

Мы не можем достаточно настойчиво это подчеркнуть — планируйте расположение компонентов и проводов до того, как перейдёте к горячему инструменту! Используйте наши чёрно-белые распечатываемые планировочные листы, чтобы заранее наметить, куда что пойдёт:

• Планировочный лист ProtoMate Pico A4 для распечатки

• Планировочный лист PerfMate Pico A4 для распечатки

Последнее, чего вам хочется — это оказаться на полпути к завершению пайки компонентов и проводов, и вдруг обнаружить, что не оставили достаточно места для чего-то (или просто неправильно разместили детали).

Это особенно критично для плат ProtoMate в стиле макетной платы, поскольку соединённые дорожки требуют тщательного предварительного планирования.

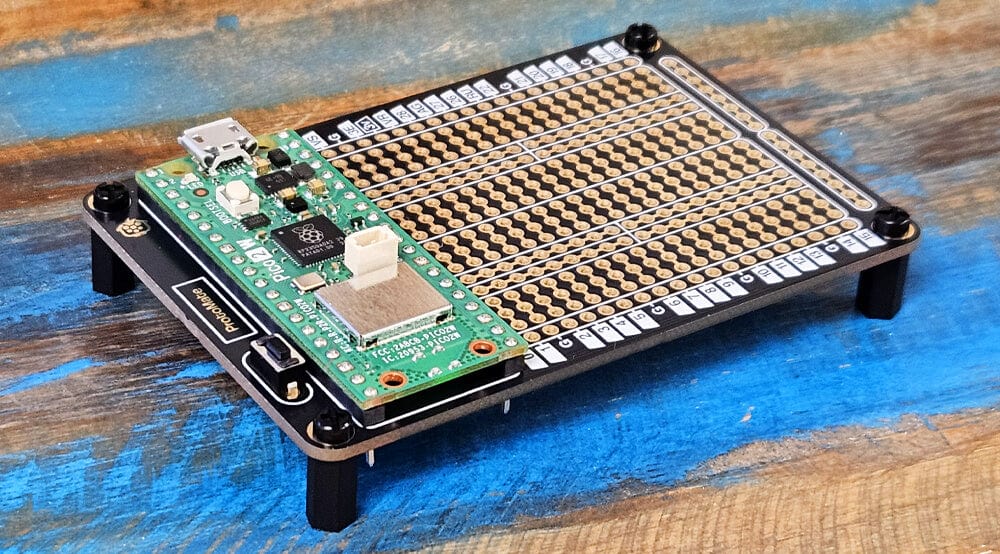

Монтаж и стойки

Если вы хотите смонтировать ProtoMate/PerfMate на стойках, вам понадобятся крепёжные элементы M2.5.

В ассортименте есть нейлоновые стойки M2.5, а также нейлоновые винты M2.5. Raspberry Pi использует крепёж M2.5, поэтому любые наборы, предназначенные для него, тоже подойдут.

Дальше — за вами!

Остальное зависит от вас — такова природа этих плат для прототипирования: чистый холст, на который вы переносите свой проект с макетной платы Pico.

Удачи!
