ESP32 с ультразвуковым датчиком HC-SR04 в Arduino IDE

В этом руководстве показано, как использовать ультразвуковой датчик HC-SR04 с платой ESP32 с использованием ядра Arduino. Ультразвуковой датчик использует сонар для определения расстояния до объекта. Мы покажем вам, как подключить датчик к ESP32, и предоставим несколько примеров скетчей для определения расстояния до объекта с помощью HC-SR04.

В этом руководстве рассматриваются следующие темы:

• Распиновка ультразвукового датчика HC-SR04

• Подключение ультразвукового датчика HC-SR04 к ESP32

• Получение расстояния до объекта с помощью ультразвукового датчика HC-SR04 и ESP32

• Отображение расстояния до объекта на дисплее с использованием ESP32 и HC-SR04

Знакомство с ультразвуковым датчиком HC-SR04

Ультразвуковой датчик HC-SR04 использует сонар для определения расстояния до объекта. Этот датчик измеряет расстояние от 2 см до 400 см (от 0,8 дюйма до 157 дюймов) с точностью 0,3 см (0,1 дюйма), что подходит для большинства любительских проектов. Кроме того, этот модуль поставляется с ультразвуковым передатчиком и приемником.

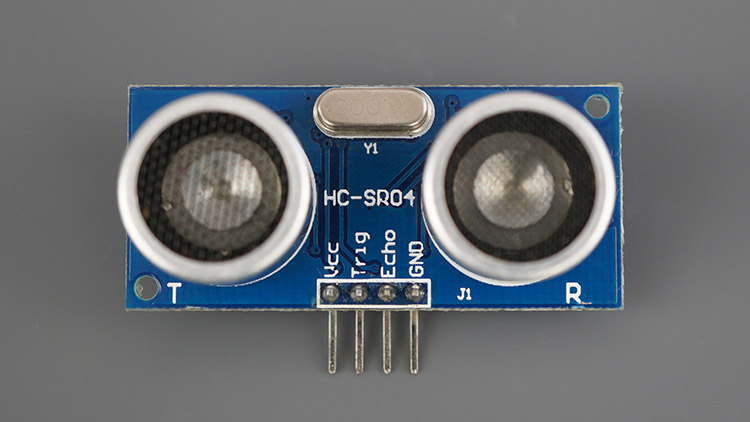

На следующем изображении показан ультразвуковой датчик HC-SR04.

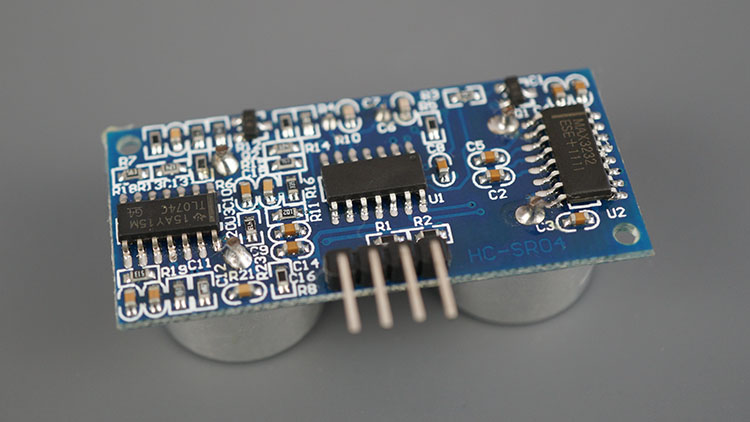

На следующем изображении показана обратная сторона датчика.

Технические характеристики HC-SR04

В следующей таблице приведены основные характеристики и спецификации ультразвукового датчика HC-SR04. Для получения дополнительной информации следует обратиться к даташиту датчика.

Напряжение питания	5V DC
Рабочий ток	15 мА
Рабочая частота	40 кГц
Максимальная дальность	4 метра
Минимальная дальность	2 см
Угол измерения	15°
Разрешение	0,3 см
Входной сигнал Trigger	TTL импульс 10 мкс
Выходной сигнал Echo	TTL импульс, пропорциональный дальности
Размеры	45 мм x 20 мм x 15 мм

Распиновка ультразвукового датчика HC-SR04

Вот распиновка ультразвукового датчика HC-SR04.

VCC	Питание датчика (5V)
Trig	Вход триггера (Trigger Input Pin)
Echo	Выход эхо-сигнала (Echo Output Pin)
GND	Общая земля

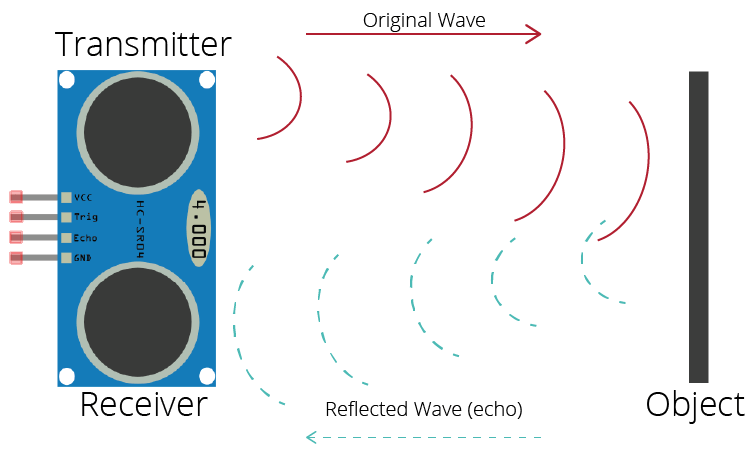

Как работает ультразвуковой датчик HC-SR04?

Ультразвуковой датчик использует сонар для определения расстояния до объекта. Вот как это работает:

1. Ультразвуковой передатчик (пин trig) излучает высокочастотный звук (40 кГц).

2. Звук распространяется в воздухе. Если он находит объект, он отражается обратно к модулю.

3. Ультразвуковой приемник (пин echo) принимает отраженный звук (эхо).

Учитывая скорость звука в воздухе и время прохождения (время, прошедшее с момента передачи и приема сигнала), мы можем вычислить расстояние до объекта. Вот формула:

расстояние до объекта = ((скорость звука в воздухе) * время) / 2

• скорость звука в воздухе при 20°C (68°F) = 343 м/с

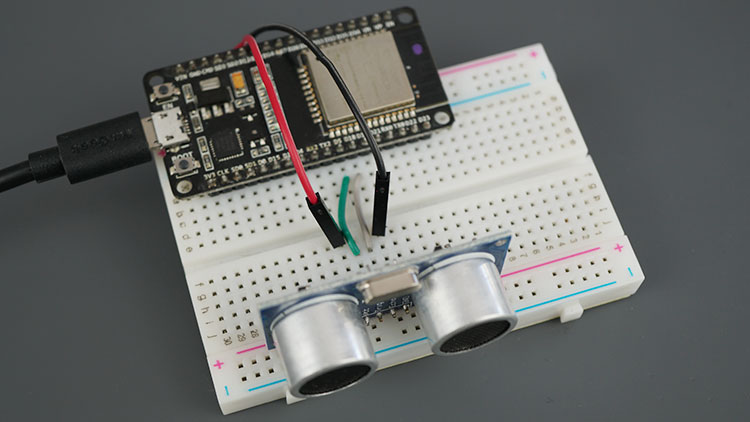

Необходимые компоненты

Для выполнения этого руководства вам понадобятся следующие компоненты:

• Ультразвуковой датчик HC-SR04

• ESP32 (см. Лучшие платы разработки ESP32)

• Макетная плата

• Соединительные провода

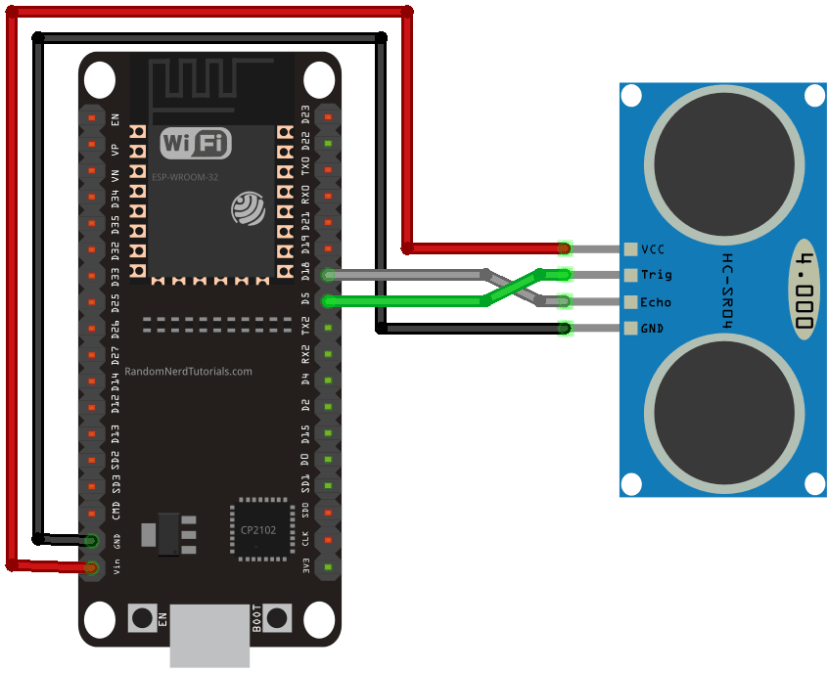

Схема подключения – ESP32 с ультразвуковым датчиком HC-SR04

Подключите ультразвуковой датчик HC-SR04 к ESP32, как показано на следующей схеме. Мы подключаем пин Trig к GPIO 5 и пин Echo к GPIO 18, но вы можете использовать любые другие подходящие пины.

Ультразвуковой датчик	ESP32
VCC	VIN
Trig	GPIO 5
Echo	GPIO 18
GND	GND

Подготовка Arduino IDE

Мы будем программировать плату ESP32 с помощью Arduino IDE. Поэтому убедитесь, что у вас установлено дополнение ESP32. Следуйте следующему руководству:

• Установка платы ESP32 в Arduino IDE

Если вы хотите использовать VS Code с расширением PlatformIO, следуйте следующему руководству, чтобы узнать, как программировать ESP32:

• Начало работы с VS Code и PlatformIO IDE для ESP32 и ESP8266 (Windows, Mac OS X, Linux Ubuntu)

Код – Получение расстояния до объекта с помощью HC-SR04 и ESP32

Следующий скетч – это простой пример того, как можно получить расстояние между датчиком и объектом, используя плату ESP32 с ядром Arduino.

/*********
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com/esp32-hc-sr04-ultrasonic-arduino/

  Permission is hereby granted, free of charge, to any person obtaining a copy
  of this software and associated documentation files.

  The above copyright notice and this permission notice shall be included in all
  copies or substantial portions of the Software.
*********/

const int trigPin = 5;
const int echoPin = 18;

//define sound speed in cm/uS
#define SOUND_SPEED 0.034
#define CM_TO_INCH 0.393701

long duration;
float distanceCm;
float distanceInch;

void setup() {
  Serial.begin(115200); // Starts the serial communication
  pinMode(trigPin, OUTPUT); // Sets the trigPin as an Output
  pinMode(echoPin, INPUT); // Sets the echoPin as an Input
}

void loop() {
  // Clears the trigPin
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  // Sets the trigPin on HIGH state for 10 micro seconds
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Reads the echoPin, returns the sound wave travel time in microseconds
  duration = pulseIn(echoPin, HIGH);

  // Calculate the distance
  distanceCm = duration * SOUND_SPEED/2;

  // Convert to inches
  distanceInch = distanceCm * CM_TO_INCH;

  // Prints the distance in the Serial Monitor
  Serial.print("Distance (cm): ");
  Serial.println(distanceCm);
  Serial.print("Distance (inch): ");
  Serial.println(distanceInch);

  delay(1000);
}

Просмотреть исходный код

Загрузите код на вашу плату, и он сразу заработает. Продолжайте чтение, если хотите узнать, как работает код, или перейдите к разделу демонстрации.

Как работает код

Сначала определяем пины триггера и эхо.

const int trigPin = 5;
const int echoPin = 18;

В этом примере мы используем GPIO 5 и GPIO 18. Но вы можете использовать любые другие подходящие GPIO – прочитайте Справочник по распиновке ESP32: Какие GPIO пины следует использовать?

Переменная SOUND_SPEED сохраняет скорость звука в воздухе при 20°C. Мы используем значение в см/мкс.

#define SOUND_SPEED 0.034

Переменная CM_TO_INCH позволяет нам конвертировать расстояние из сантиметров в дюймы.

#define CM_TO_INCH 0.393701

Затем инициализируем следующие переменные.

long duration;
float distanceCm;
float distanceInch;

Переменная duration сохраняет время прохождения ультразвуковых волн (время, прошедшее с момента передачи и приема импульсной волны). Переменные distanceCm и distanceInch, как следует из их названий, сохраняют расстояние до объекта в сантиметрах и дюймах.

setup()

В setup() инициализируем последовательную связь на скорости 115200 бод, чтобы мы могли выводить измерения в Serial Monitor.

Serial.begin(115200); // Starts the serial communication

Определяем пин триггера как OUTPUT – пин триггера излучает ультразвук. И определяем пин эхо как INPUT – пин эхо принимает отраженную волну и отправляет сигнал на ESP32, пропорциональный времени прохождения.

pinMode(trigPin, OUTPUT); // Sets the trigPin as an Output
pinMode(echoPin, INPUT); // Sets the echoPin as an Input

loop()

В loop() следующие строки создают импульс HIGH длительностью 10 мкс на пине триггера – это означает, что пин будет излучать ультразвук. Обратите внимание, что перед отправкой импульса мы подаем короткий импульс LOW, чтобы обеспечить чистый импульс HIGH.

// Clears the trigPin
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
// Sets the trigPin on HIGH state for 10 micro seconds
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);

Мы используем функцию pulseIn() для получения времени прохождения звуковой волны:

duration = pulseIn(echoPin, HIGH);

Функция pulseIn() считывает импульс HIGH или LOW на пине. Она принимает в качестве аргументов пин и состояние импульса (HIGH или LOW). Она возвращает длительность импульса в микросекундах. Длительность импульса соответствует времени, которое потребовалось для прохождения до объекта плюс время обратного пути.

Затем мы просто вычисляем расстояние до объекта, учитывая скорость звука.

distanceCm = duration * SOUND_SPEED/2;

Конвертируем расстояние в дюймы:

distanceInch = distanceCm * CM_TO_INCH;

И, наконец, выводим результаты в Serial Monitor.

Serial.print("Distance (cm): ");
Serial.println(distanceCm);
Serial.print("Distance (inch): ");
Serial.println(distanceInch);

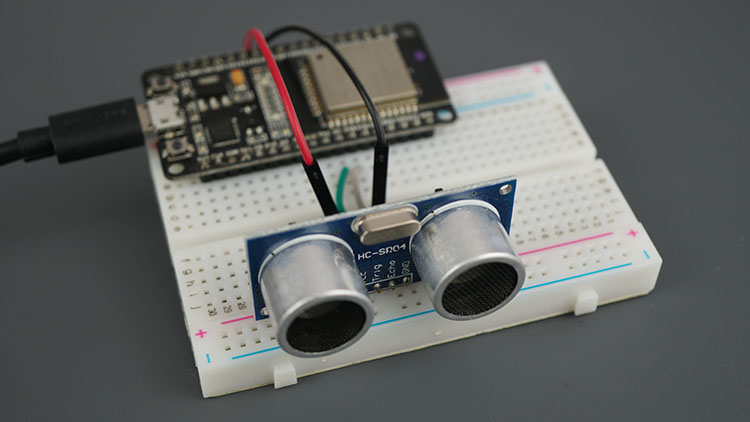

Демонстрация

Загрузите код на вашу плату. Не забудьте выбрать плату, которую вы используете, в Tools > Boards. Также не забудьте выбрать правильный COM-порт в Tools > Port.

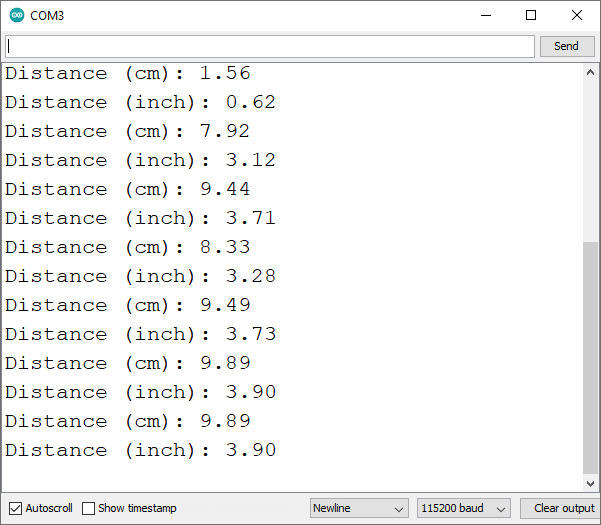

После загрузки откройте Serial Monitor на скорости 115200 бод. Нажмите кнопку RST на плате, чтобы перезагрузить её, и она начнет выводить расстояние до ближайшего объекта в Serial Monitor. Результат будет выглядеть примерно так, как показано на изображении ниже.

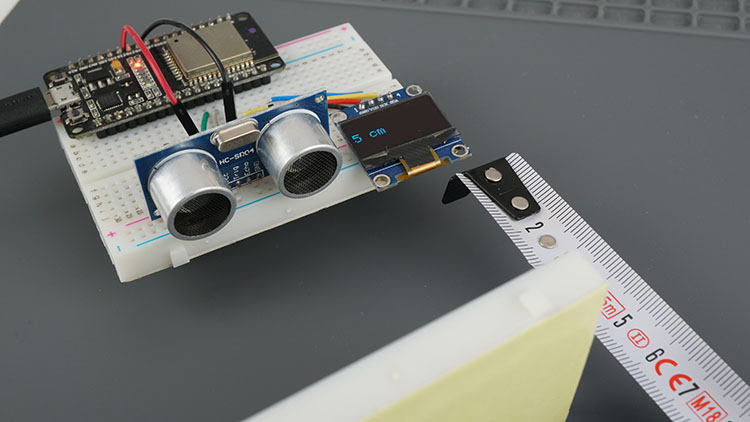

ESP32 с HC-SR04 и OLED-дисплеем

В этом разделе мы покажем вам простой пример с ESP32, который отображает расстояние на I2C OLED-дисплее.

Для лучшего понимания работы проекта рекомендуем ознакомиться с нашим руководством по ESP32 с I2C OLED-дисплеем.

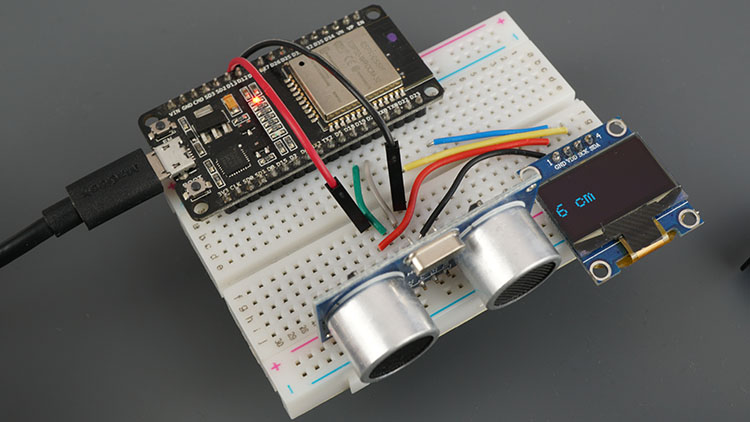

Необходимые компоненты (OLED)

Вот список компонентов, необходимых для выполнения этого примера:

• Ультразвуковой датчик HC-SR04

• ESP32 (см. Лучшие платы разработки ESP32)

• 0.96-дюймовый I2C OLED-дисплей SSD1306

• Макетная плата

• Соединительные провода

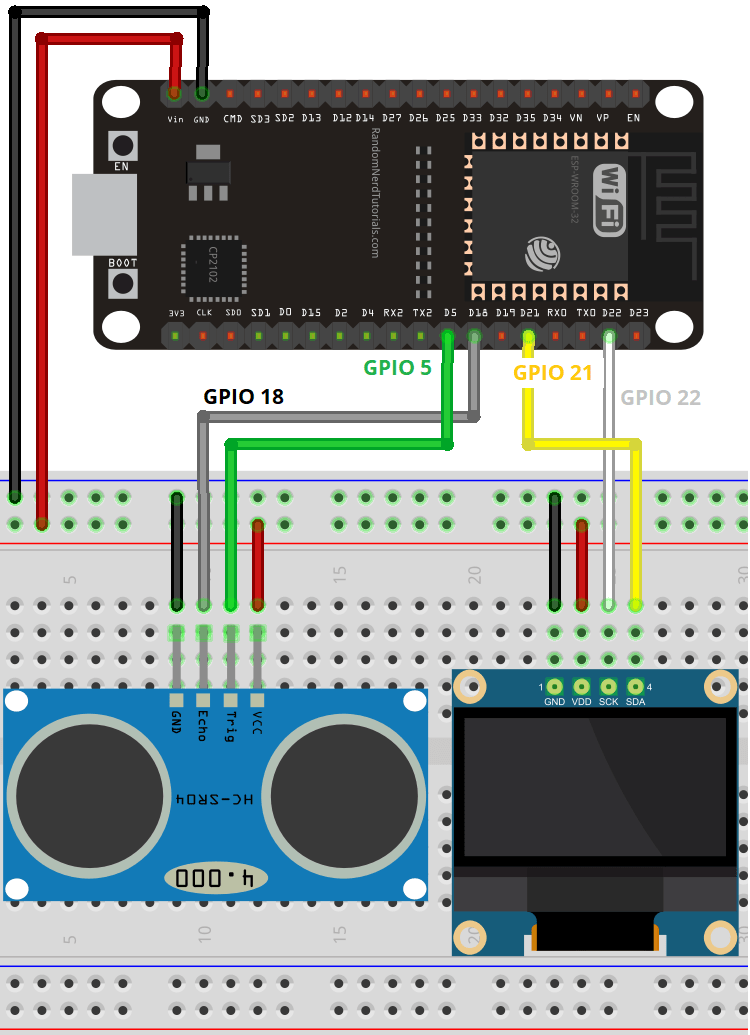

Схема подключения – ESP32 с HC-SR04 и OLED-дисплеем

Подключите все компоненты, как показано на следующей схеме.

Подробнее об OLED-дисплее с ESP32: ESP32 OLED-дисплей с Arduino IDE

Код – ESP32: отображение расстояния (HC-SR04) на OLED-дисплее

Для использования этого примера убедитесь, что у вас установлены библиотеки Adafruit SSD1306 и Adafruit GFX. Вы можете установить эти библиотеки через Arduino Library Manager.

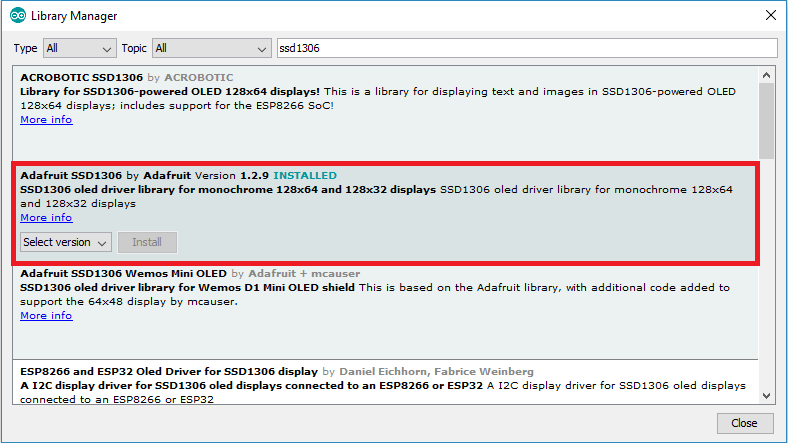

Перейдите в Sketch > Library > Manage Libraries, найдите «SSD1306» и установите библиотеку SSD1306 от Adafruit.

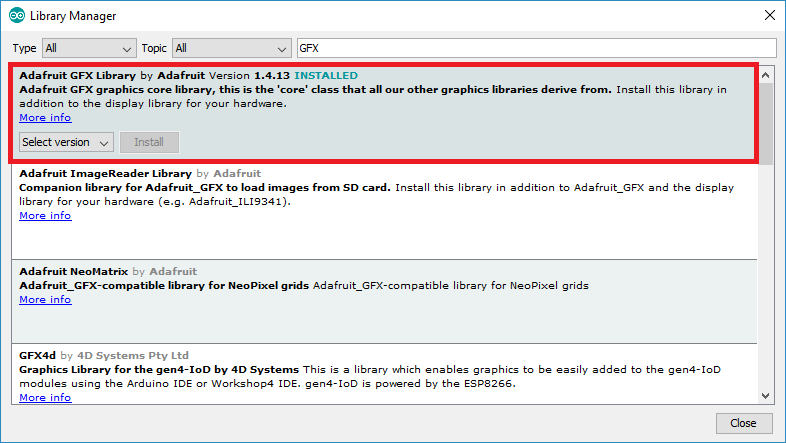

После установки библиотеки SSD1306 от Adafruit введите «GFX» в поле поиска и установите библиотеку.

После установки библиотек перезапустите Arduino IDE.

Затем просто скопируйте следующий код в Arduino IDE и загрузите его на плату.

/*********
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com/esp32-hc-sr04-ultrasonic-arduino/

  Permission is hereby granted, free of charge, to any person obtaining a copy
  of this software and associated documentation files.

  The above copyright notice and this permission notice shall be included in all
  copies or substantial portions of the Software.
*********/

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

const int trigPin = 5;
const int echoPin = 18;

//define sound speed in cm/uS
#define SOUND_SPEED 0.034
#define CM_TO_INCH 0.393701

long duration;
int distanceCm;
int distanceInch;

void setup() {
  Serial.begin(115200);
  pinMode(trigPin, OUTPUT); // Sets the trigPin as an Output
  pinMode(echoPin, INPUT); // Sets the echoPin as an Input

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  delay(500);
  display.clearDisplay();

  display.setTextSize(2);
  display.setTextColor(WHITE);
}

void loop() {
  // Clears the trigPin
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  // Sets the trigPin on HIGH state for 10 micro seconds
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Reads the echoPin, returns the sound wave travel time in microseconds
  duration = pulseIn(echoPin, HIGH);

  // Calculate the distance
  distanceCm = duration * SOUND_SPEED/2;

  // Convert to inches
  distanceInch = distanceCm * CM_TO_INCH;

  // Prints the distance in the Serial Monitor
  Serial.print("Distance (cm): ");
  Serial.println(distanceCm);
  Serial.print("Distance (inch): ");
  Serial.println(distanceInch);

  display.clearDisplay();
  display.setCursor(0, 25);
  //Display distance in cm
  display.print(distanceCm);
  display.print(" cm");

  // Display distance in inches
  /* display.print(distanceInch);
  display.print(" in");*/
  display.display();

  delay(500);
}

Просмотреть исходный код

Как работает код (OLED)

Начнем с подключения необходимых библиотек для OLED-дисплея:

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Определяем ширину и высоту OLED-дисплея. Мы используем OLED-дисплей 128x64:

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

Создаем объект Adafruit_SSD1306 с именем display для управления OLED-дисплеем.

Adafruit_SSD1306 display = Adafruit_SSD1306(128, 64, &Wire);

Определяем пины, к которым подключен датчик HC-SR04.

const int trigPin = 5;
const int echoPin = 18;

Создаем переменные для сохранения расстояния и времени между передачей и приемом звуковых волн.

long duration;
int distanceCm;
int distanceInch;

setup() (OLED)

В setup() инициализируем последовательную связь на скорости 115200 бод, чтобы мы могли выводить результаты в Serial Monitor.

Serial.begin(115200);

Определяем пин триггера как OUTPUT и пин эхо как INPUT.

pinMode(trigPin, OUTPUT); // Sets the trigPin as an Output
pinMode(echoPin, INPUT); // Sets the echoPin as an Input

Инициализируем OLED-дисплей:

if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
  Serial.println(F("SSD1306 allocation failed"));
  for(;;);
}

Устанавливаем размер шрифта и цвет для дисплея.

display.setTextSize(2);
display.setTextColor(WHITE);

loop() (OLED)

В loop() мы получаем расстояние и отображаем его на OLED.

Получаем расстояние (мы уже объясняли в предыдущем разделе, как вычислить расстояние).

// Clears the trigPin
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
// Sets the trigPin on HIGH state for 10 micro seconds
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);

// Reads the echoPin, returns the sound wave travel time in microseconds
duration = pulseIn(echoPin, HIGH);

// Calculate the distance
distanceCm = duration * SOUND_SPEED/2;

// Convert to inches
distanceInch = distanceCm * CM_TO_INCH;

Выводим расстояние в Serial Monitor.

// Prints the distance on the Serial Monitor
Serial.print("Distance (cm): ");
Serial.println(distanceCm);
Serial.print("Distance (inch): ");
Serial.println(distanceInch);

Очищаем дисплей в каждом цикле loop() для записи новых показаний.

display.clearDisplay();

Устанавливаем курсор дисплея в позицию (0, 25).

display.setCursor(0, 25);

Следующие строки выводят расстояние в сантиметрах на OLED-дисплей.

// Display static text
display.print(distanceCm);
display.print(" cm");

Закомментируйте предыдущие строки и раскомментируйте следующие строки, если хотите отображать показания в дюймах.

/* Display distance in inches
display.print(distanceInch);
display.print(" in");*/

Наконец, вызываем display.display(), чтобы фактически показать показания на OLED.

display.display();

Расстояние обновляется каждые 500 миллисекунд.

delay(500);

Демонстрация (OLED)

Загрузите код на вашу плату ESP32. Перейдите в Tools > Board и выберите плату ESP32, которую вы используете. Перейдите в Tools > Port и выберите порт, к которому подключена ваша плата. Затем нажмите кнопку загрузки.

Откройте Serial Monitor на скорости 115200 бод, нажмите кнопку RST на плате. Показания датчика будут отображаться как в Serial Monitor, так и на OLED-дисплее.

Приближайте объект к датчику и наблюдайте за изменением значений.

Заключение

Ультразвуковой датчик HC-SR04 позволяет определять расстояние до объекта. В этом руководстве вы узнали, как использовать HC-SR04 с ESP32. У нас есть руководства по другим популярным датчикам, которые могут вас заинтересовать:

• ESP32 с датчиком температуры и влажности DHT11/DHT22 в Arduino IDE

• ESP32 с BME280 в Arduino IDE (давление, температура, влажность)

• ESP32 с датчиком окружающей среды BME680 в Arduino IDE (газ, давление, влажность, температура)

• ESP32 с датчиком температуры DS18B20 в Arduino IDE (один датчик, несколько, веб-сервер)

• ESP32 с барометрическим датчиком BMP180 (температура и давление)

Узнайте больше об ESP32 с нашими ресурсами:

• Изучаем ESP32 с Arduino IDE (eBook + видеокурс)

• Создание веб-серверов с ESP32 и ESP8266 eBook (2-е издание)

• Другие проекты и руководства по ESP32…

---

Источник: ESP32 with HC-SR04 Ultrasonic Sensor with Arduino IDE
