ESP32 с датчиком BME280 в Arduino IDE (давление, температура, влажность)

Это руководство показывает, как использовать модуль датчика BME280 с ESP32 для считывания давления, температуры, влажности и оценки высоты с помощью Arduino IDE. Модуль датчика BME280 использует протокол связи I2C или SPI для обмена данными с микроконтроллером.

ESP32 с датчиком BME280 в Arduino IDE - давление, температура и влажность

Мы покажем вам, как подключить датчик к ESP32, установить необходимые библиотеки и написать простой скетч, отображающий показания датчика.

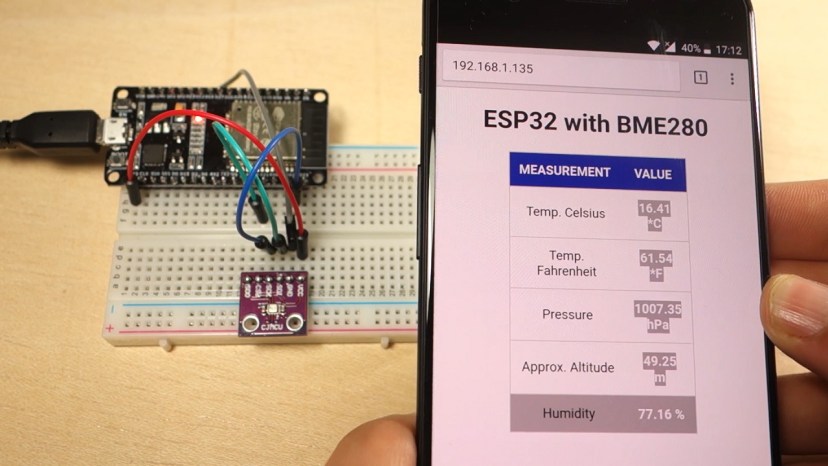

Рекомендуемое чтение: ESP32 веб-сервер с BME280 – метеостанция

Перед тем как приступить к этому руководству, у вас должно быть установлено дополнение ESP32 в Arduino IDE. Следуйте следующему руководству для установки ESP32 в Arduino IDE, если вы этого ещё не сделали.

Установка платы ESP32 в Arduino IDE (инструкции для Windows, Mac OS X и Linux)

Вам также может быть интересно прочитать другие руководства по BME280:

Знакомство с модулем датчика BME280 

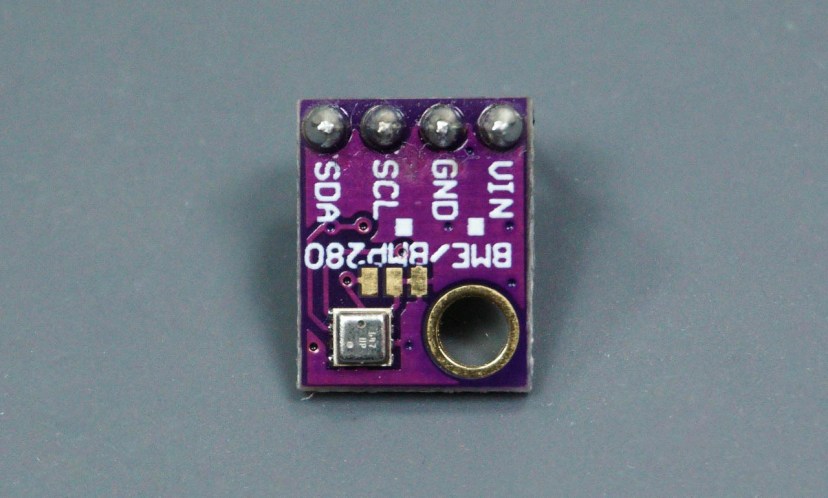

Модуль датчика BME280 считывает барометрическое давление, температуру и влажность. Поскольку давление изменяется с высотой, вы также можете оценить высоту над уровнем моря. Существует несколько версий этого модуля датчика. Мы используем модуль, показанный на рисунке ниже.

Модуль датчика BME280 I2C - считывает давление, температуру и влажность

Этот датчик взаимодействует по протоколу связи I2C, поэтому подключение очень простое. Вы можете использовать стандартные выводы I2C ESP32, как показано в следующей таблице:

BME280	ESP32
Vin	3.3V
GND	GND
SCL	GPIO 22
SDA	GPIO 21

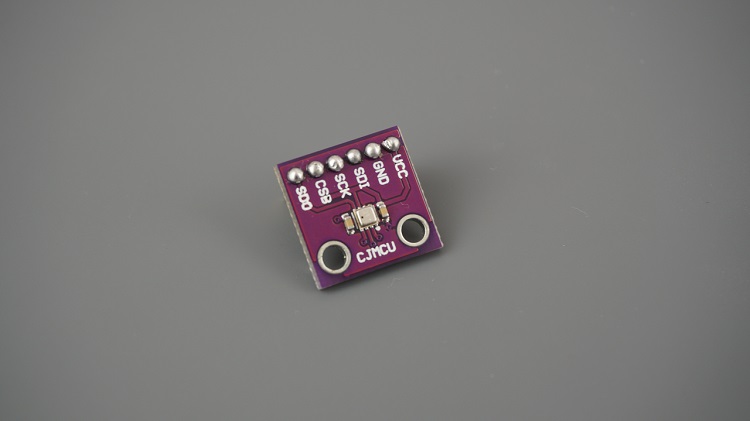

Существуют другие версии этого датчика, которые могут использовать протоколы связи SPI или I2C, как модуль, показанный на следующем рисунке:

Модуль датчика BME280 с протоколами связи SPI или I2C

Если вы используете один из таких датчиков, для использования протокола связи I2C используйте следующие выводы:

BME280	ESP32
SCK (вывод SCL)	GPIO 22
SDI (вывод SDA)	GPIO 21

Если вы используете протокол связи SPI, вам нужно использовать следующие выводы:

BME280	ESP32
SCK (тактовый сигнал SPI)	GPIO 18
SDO (MISO)	GPIO 19
SDI (MOSI)	GPIO 23
CS (выбор чипа)	GPIO 5

Необходимые компоненты 

Для выполнения этого руководства вам понадобятся следующие компоненты:

Вы можете использовать ссылки выше или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

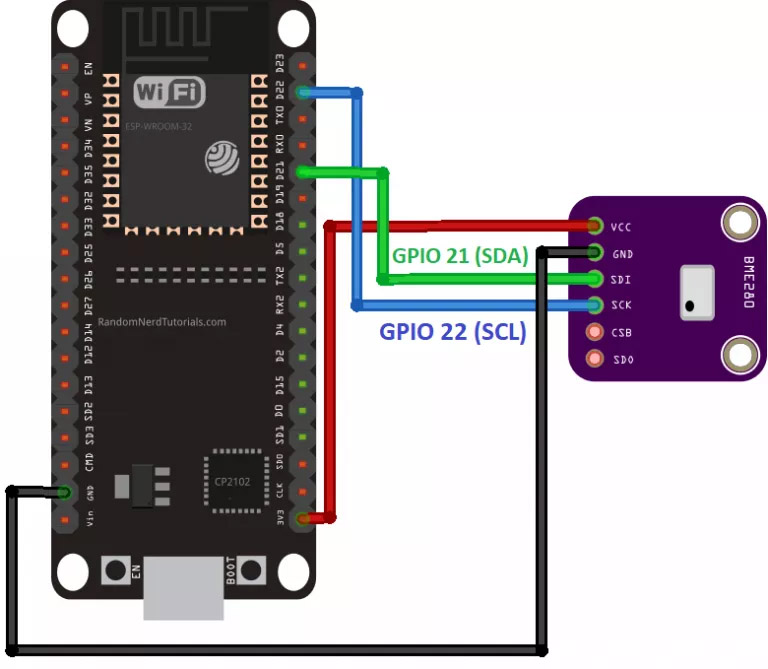

Схема подключения – ESP32 с BME280 по I2C 

Мы будем использовать связь I2C с модулем датчика BME280. Для этого подключите датчик к выводам SDA и SCL ESP32, как показано на следующей схеме.

Рекомендуемое чтение: Справочное руководство по выводам ESP32

Установка библиотеки BME280 

Для получения показаний с модуля датчика BME280 вам необходимо использовать библиотеку Adafruit_BME280. Выполните следующие шаги для установки библиотеки в Arduino IDE:

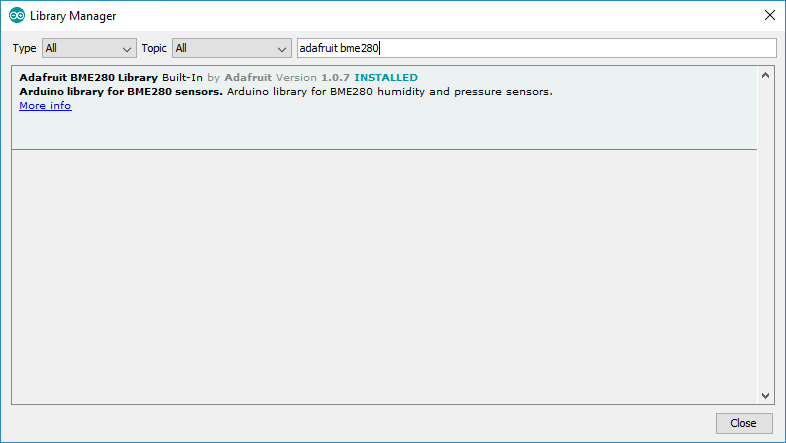

Откройте Arduino IDE и перейдите в Скетч > Подключить библиотеку > Управлять библиотеками. Должен открыться Менеджер библиотек.

Найдите «adafruit bme280» в поле поиска и установите библиотеку.

Установка библиотеки BME280 в Arduino IDE

Установка библиотеки Adafruit_Sensor 

Для использования библиотеки BME280 вам также необходимо установить библиотеку Adafruit_Sensor. Выполните следующие шаги для установки библиотеки в Arduino IDE:

Перейдите в Скетч > Подключить библиотеку > Управлять библиотеками и введите «Adafruit Unified Sensor» в поле поиска. Прокрутите вниз, чтобы найти библиотеку, и установите её.

Установка библиотеки Adafruit Unified Sensor Driver

После установки библиотек перезапустите Arduino IDE.

Считывание давления, температуры и влажности 

Для считывания давления, температуры и влажности мы будем использовать пример скетча из библиотеки.

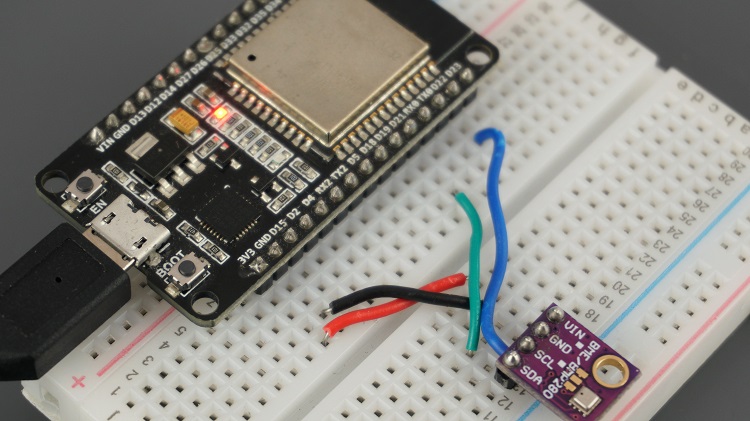

ESP32 с барометрическим датчиком BME280, запрограммированный в Arduino IDE

После установки библиотеки BME280 и библиотеки Adafruit_Sensor откройте Arduino IDE и перейдите в Файл > Примеры > Adafruit BME280 library > bme280 test.

/*********
  Complete project details at https://randomnerdtutorials.com
*********/

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

/*#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5*/

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BME280 bme; // I2C
//Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

unsigned long delayTime;

void setup() {
  Serial.begin(9600);
  Serial.println(F("BME280 test"));

  bool status;

  // default settings
  // (you can also pass in a Wire library object like &Wire2)
  status = bme.begin(0x76);
  if (!status) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }

  Serial.println("-- Default Test --");
  delayTime = 1000;

  Serial.println();
}

void loop() {
  printValues();
  delay(delayTime);
}

void printValues() {
  Serial.print("Temperature = ");
  Serial.print(bme.readTemperature());
  Serial.println(" *C");

  // Convert temperature to Fahrenheit
  /*Serial.print("Temperature = ");
  Serial.print(1.8 * bme.readTemperature() + 32);
  Serial.println(" *F");*/

  Serial.print("Pressure = ");
  Serial.print(bme.readPressure() / 100.0F);
  Serial.println(" hPa");

  Serial.print("Approx. Altitude = ");
  Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
  Serial.println(" m");

  Serial.print("Humidity = ");
  Serial.print(bme.readHumidity());
  Serial.println(" %");

  Serial.println();
}

Просмотреть исходный код

Мы внесли несколько изменений в скетч, чтобы сделать его полностью совместимым с ESP32.

Как работает код 

Продолжайте читать этот раздел, чтобы узнать, как работает код, или перейдите к разделу «Демонстрация».

Библиотеки 

Код начинается с подключения необходимых библиотек: библиотека Wire для использования I2C, а также библиотеки Adafruit_Sensor и Adafruit_BME280 для взаимодействия с датчиком BME280.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Связь по SPI 

Поскольку мы будем использовать связь I2C, следующие строки, определяющие выводы SPI, закомментированы:

/*#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5*/

Примечание: если вы используете связь SPI, вы используете выводы SPI ESP32. Для связи SPI на ESP32 вы можете использовать выводы HSPI или VSPI, как показано в следующей таблице.

SPI	MOSI	MISO	CLK	CS
HSPI	GPIO 13	GPIO 12	GPIO 14	GPIO 15
VSPI	GPIO 23	GPIO 19	GPIO 18	GPIO 5

Давление на уровне моря 

Создаётся переменная с именем SEALEVELPRESSURE_HPA.

#define SEALEVELPRESSURE_HPA (1013.25)

Эта переменная сохраняет давление на уровне моря в гектопаскалях (что эквивалентно миллибарам). Эта переменная используется для оценки высоты при заданном давлении путём сравнения его с давлением на уровне моря. В этом примере используется значение по умолчанию, но для более точных результатов замените это значение на текущее давление на уровне моря в вашем местоположении.

I2C 

В этом примере по умолчанию используется протокол связи I2C. Как видите, вам нужно лишь создать объект Adafruit_BME280 с именем bme.

Adafruit_BME280 bme; // I2C

Для использования SPI вам нужно закомментировать предыдущую строку и раскомментировать одну из следующих строк в зависимости от того, используете ли вы аппаратный или программный SPI (аппаратный SPI использует стандартные выводы HSPI ESP32; программный SPI использует выводы, определённые в коде).

//Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

setup()

В функции setup() запускается последовательная связь:

Serial.begin(9600);

И инициализируется датчик:

status = bme.begin(0x76);
if (!status) {
  Serial.println("Could not find a valid BME280 sensor, check wiring!");
  while (1);
}

Мы инициализируем датчик с адресом 0x76. Если вы не получаете показания датчика, проверьте I2C-адрес вашего датчика. С подключённым к ESP32 датчиком BME280 запустите этот скетч I2C сканера, чтобы проверить адрес вашего датчика. Затем при необходимости измените адрес.

Вывод значений 

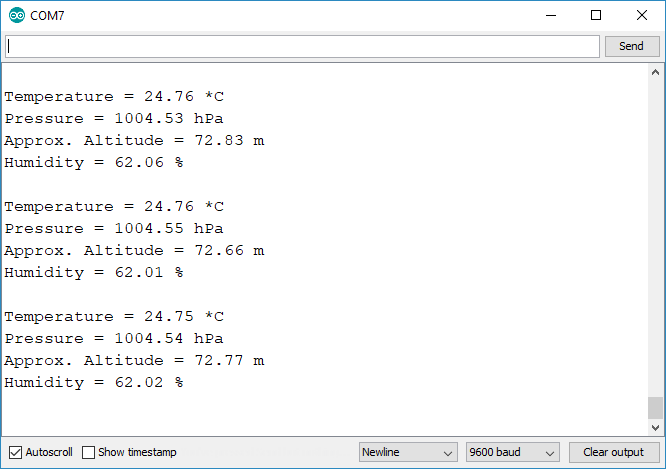

В функции loop() функция printValues() считывает значения с BME280 и выводит результаты в монитор последовательного порта.

void loop() {
  printValues();
  delay(delayTime);
}

Считывание температуры, влажности, давления и оценка высоты так же просто, как использование следующих методов объекта bme:

bme.readTemperature() – считывает температуру в градусах Цельсия;
bme.readHumidity() – считывает абсолютную влажность;
bme.readPressure() – считывает давление в гПа (гектопаскалях = миллибарах);
bme.readAltitude(SEALEVELPRESSURE_HPA) – оценивает высоту в метрах на основе давления на уровне моря.

Если вы хотите узнать больше об ESP32, обязательно запишитесь на наш курс: «Learn ESP32 with Arduino IDE».

Спасибо за чтение.
